Bettisの違い
プロジェクトの予算超過や保守費用が、事業に大きな負担となります。 Bettisスコッチヨークモジュラーアクチュエータは、高効率かつ安全に設計されています。
交換可能なモジュールをしようすることで、プロジェクトを順調に進めることができます。
腐食低減と業界最高水準の5年保証で、所有コストを大幅に改善します。
プロジェクト設計におけるスペース活用効率を高め、初期投資コストを削減します。 運転およびメンテナンス時の作業安全性を向上させ、スプリングの誤作動リスクを防ぎます。

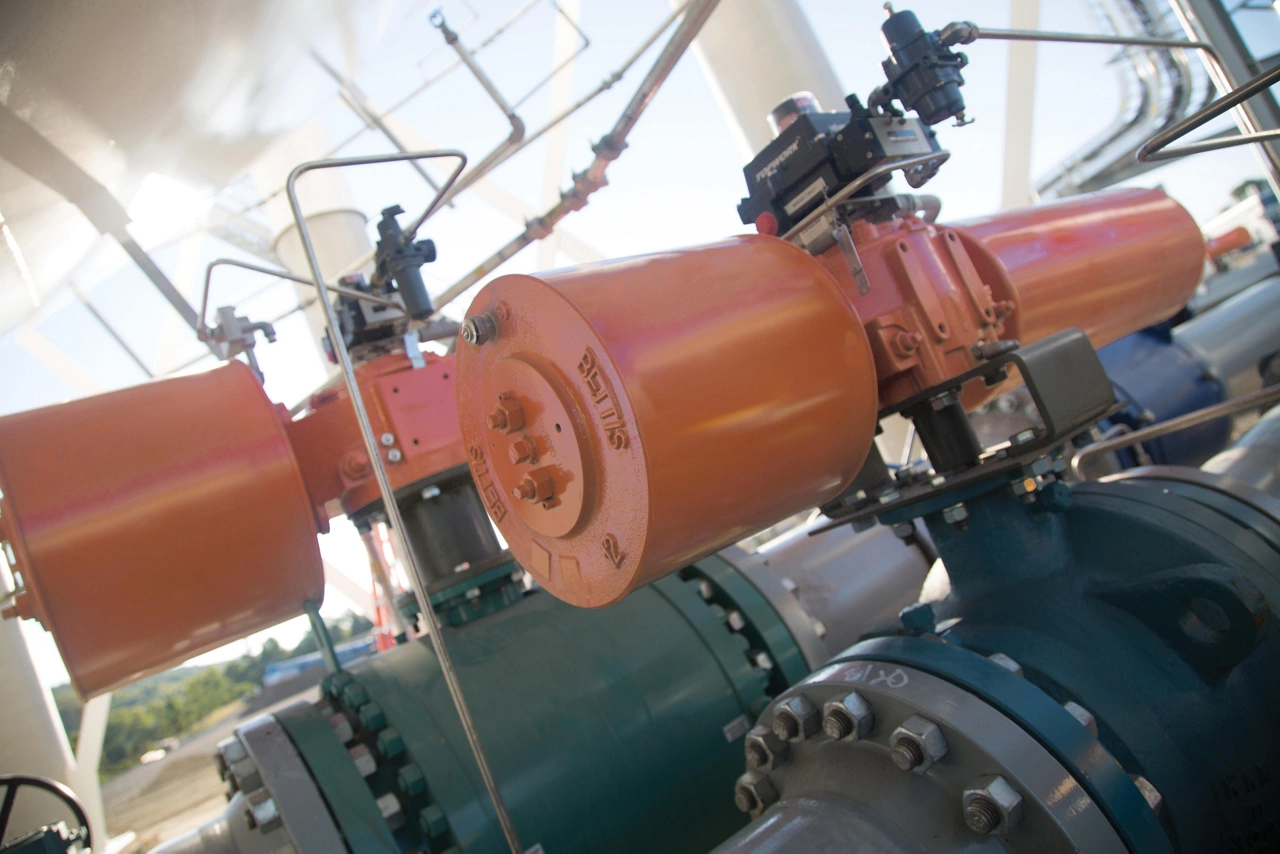

スコッチヨークアクチュエータとは？
作動原理
スコッチヨークアクチュエータは 、バルブやダンパーを自動的に開閉する機械装置です。
スコッチヨークは、スライドバーの前後運動（直線運動）を回転運動に変換するメカニズムです。
スライドバーはピストンとヨークに直接結合されており、スライドブロックと噛み合うスロットを備えています。
ピストンに力が加わると、スライドブロックがヨークのスロット内を移動し、ヨークを回転させます。
モジュラーソリューション
作動原理

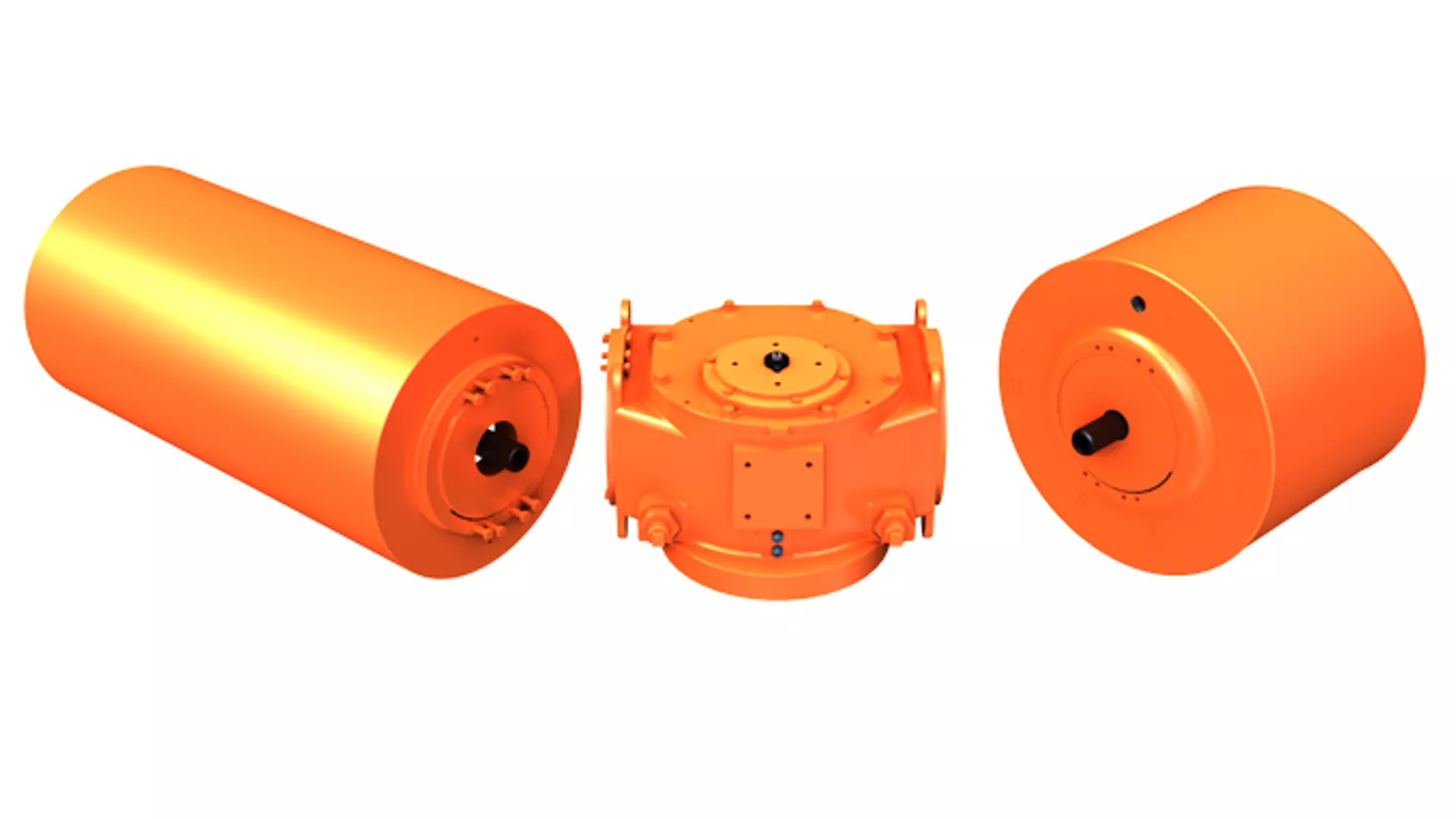

パワーモジュール、ドライブモジュール、スプリングモジュールを組み合わせ、業界で定評のある Bettis Scotch Yoke G シリーズアクチュエータを採用することで、変化し続ける課題に対応する柔軟性を提供します。 Gシリーズは、パワー・ドライブ・スプリングの3モジュール構成で、多様なバルブ要件に柔軟対応します。
モジュールは、シンプルなプラグ＆プレイとボルトオン方式で、簡単に取り付け・取り外しができます。 特殊工具や専門的な訓練は必要ありません。 これほど高い交換性を持つアクチュエータは他にありません。
長寿命サイクル

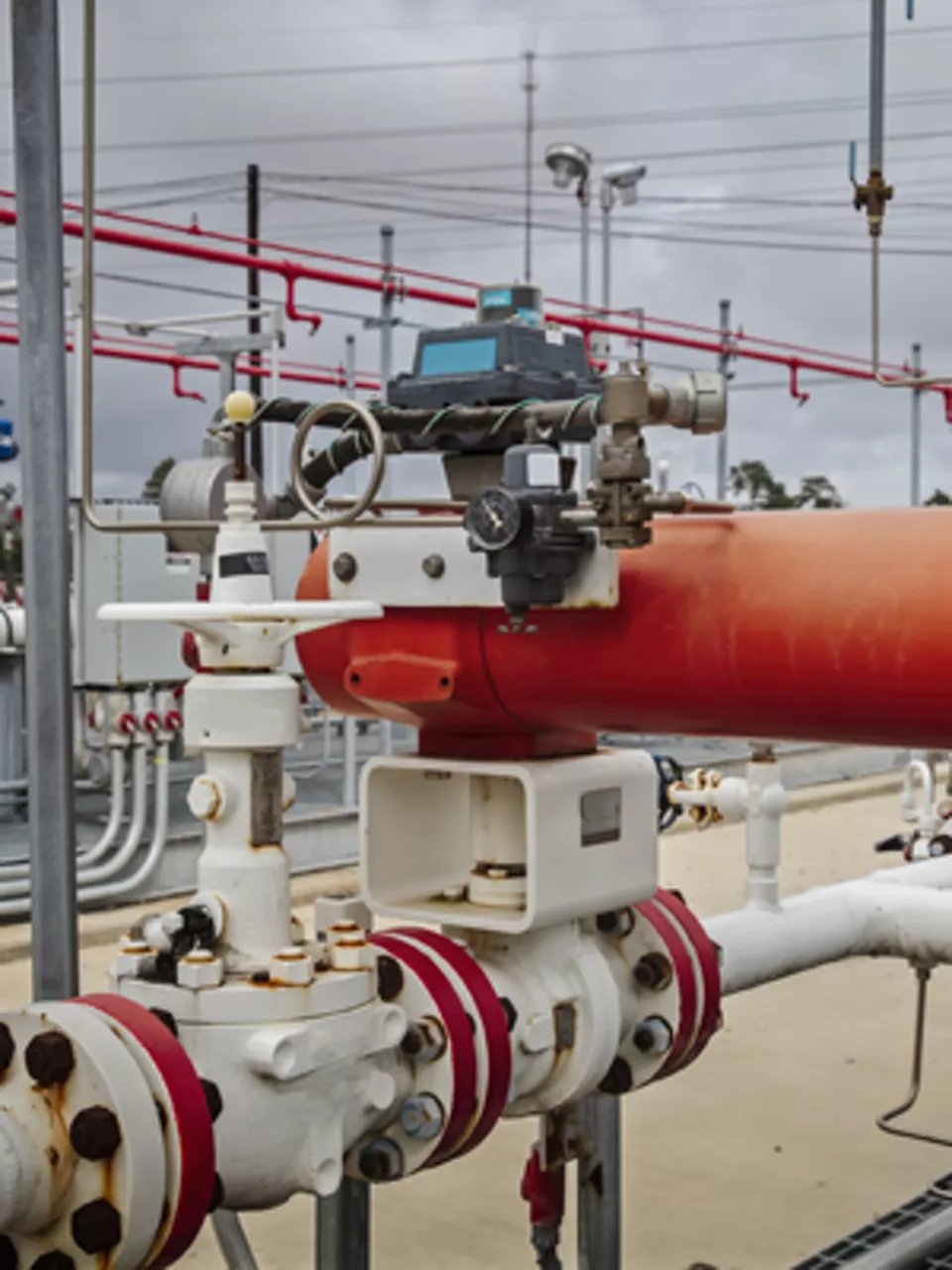

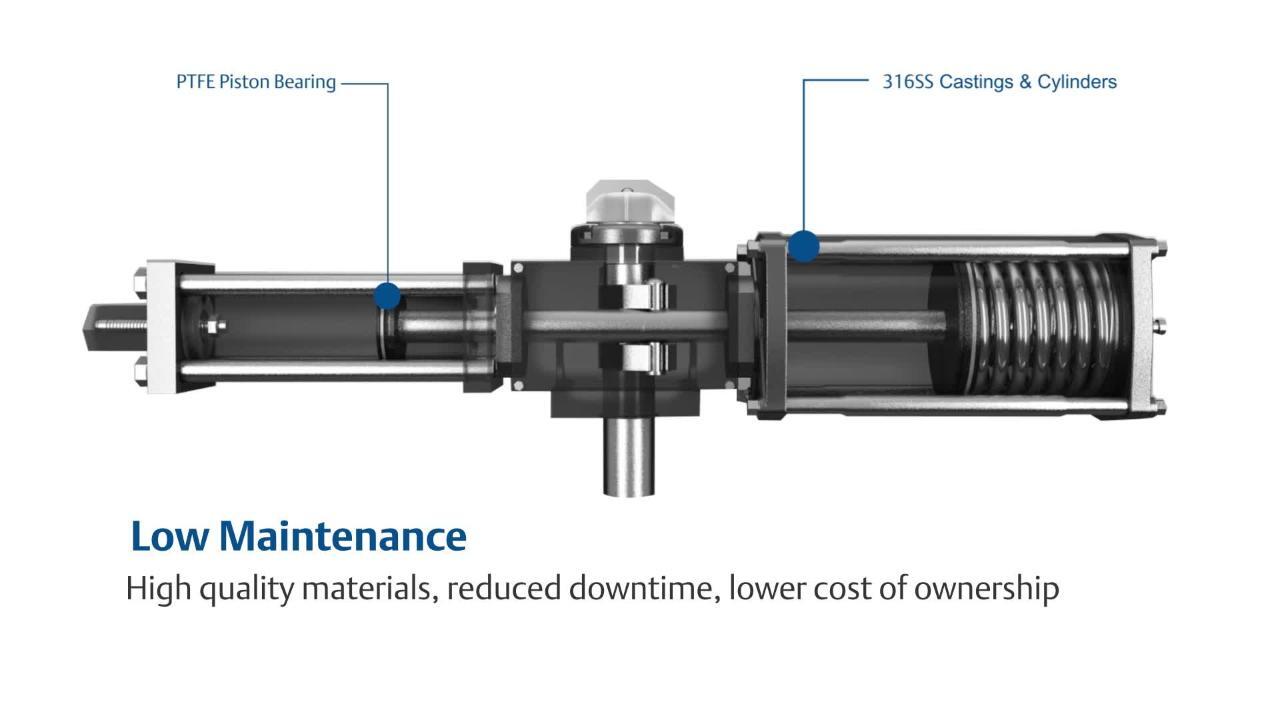

外部タイバーを備えたアクチュエータは、タイバー、ボルト、シリンダー壁の間で塗装が不十分なため、早期に腐食の問題が発生することがあります。
Bettisスコッチヨークモジュール式アクチュエータは外部タイバーを持たないため、腐食や衝撃など外部要因によるタイバー不具合のリスクを排除します。 Gシリーズアクチュエータは、内外に保護コーティングを施し、極めて過酷な環境でも安定した作動を保証します。 構造上の特長により、GシリーズアクチュエータはASTM B117塩水噴霧試験で確認されたように、IP67M仕様を満たし、高い耐腐食性を備えています。
コンパクトソリューション

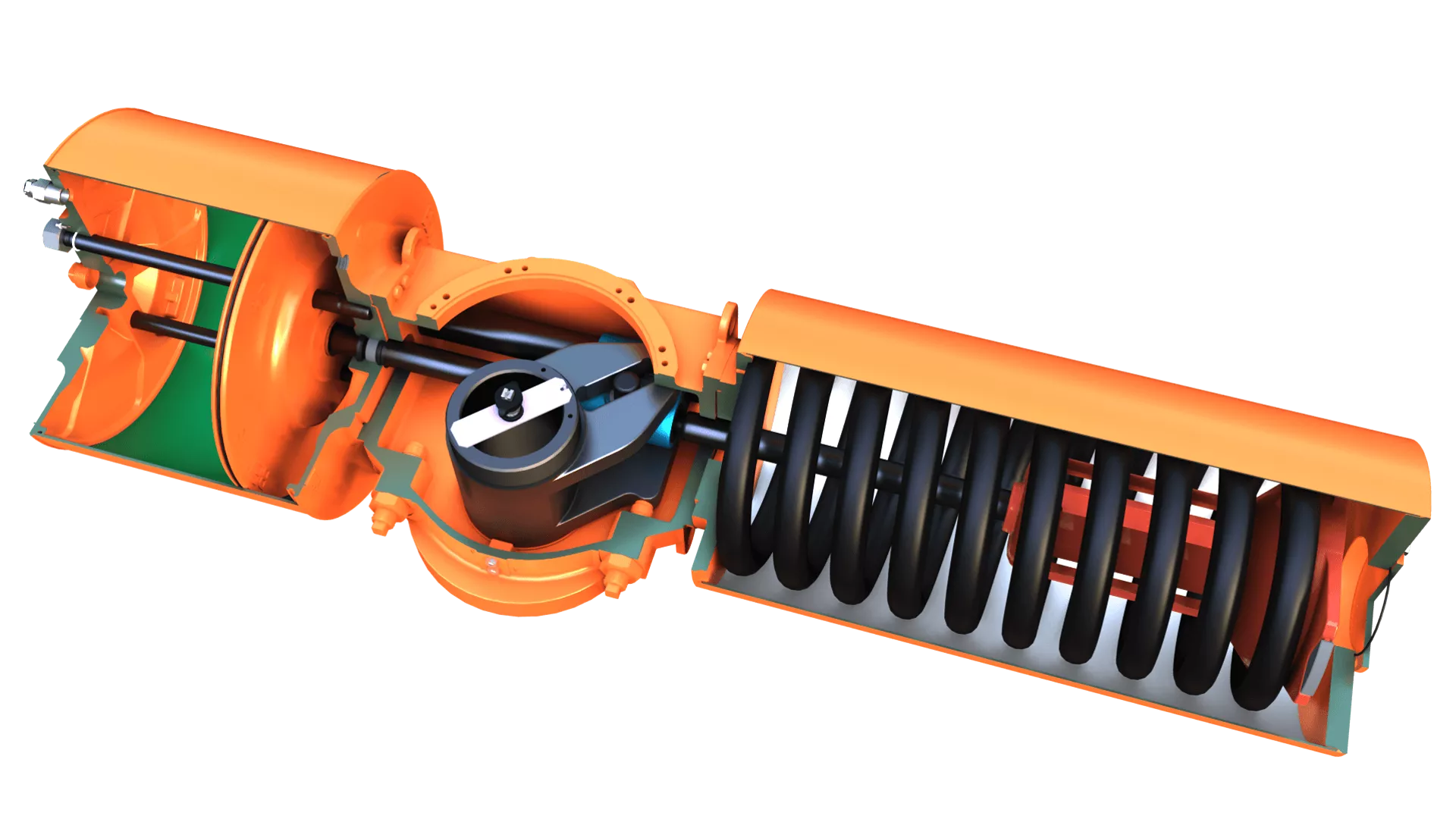

Bettis Gシリーズスコッチヨークモジュール式アクチュエータは、スプリングがピストンの内側に配置され、ピストンロッドを押すのではなく引く作動を行う設計です。
設置スペースを効率的に活用し、同じトルクで軽量化を実現します。
- 20-30%の重量削減
- 20-30%のスペース節約
内向きスプリング設計により、アクチュエータの重心がバルブシャフトに近づき、サイドロードを低減し、バルブの寿命を向上させます。 Gシリーズの設計により、重量とスペースは他の同様のアクチュエータと同等のトルクに対して約20%削減されます。 動作バランスの向上により、製品サイクル寿命を最大40%延長できます。 機器の耐用年数延長と稼働率向上
安全性の向上
Bettisスコッチヨークモジュール式アクチュエータは、スプリングリターン作動において最高レベルの安全性を備えています。

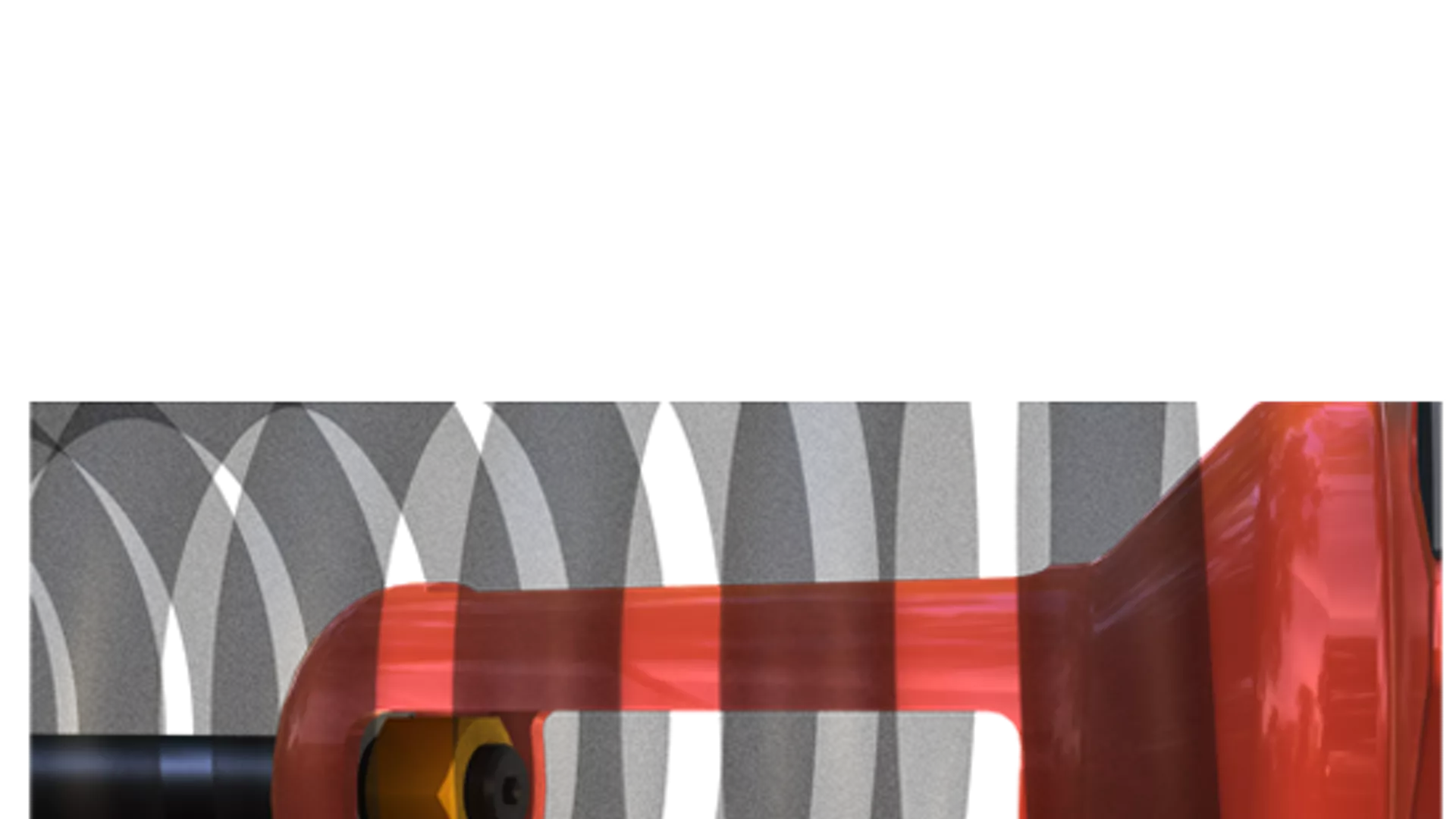

独自のデザインにより、Gシリーズはエンドキャップに圧力がかからず、Tension-Lok™によりスプリングの飛び出しを防ぎます。
Tension-Lokは、負荷下および事前圧縮状態でもスプリングモジュールを確実に固定し、圧縮されたスプリングがスプリングケースから飛び出して怪我を引き起こす可能性を防ぎます。
スプリングを解放する唯一の方法は、テンションを解放してスプリングの圧力を取り除いた後、正しい分解手順に従うことです。
