インテリジェント・マルチステージ・完成ネットワーク​

砂表面での貯留層監視と流量制御のための下部完成部分へのワイヤレスアクセス。

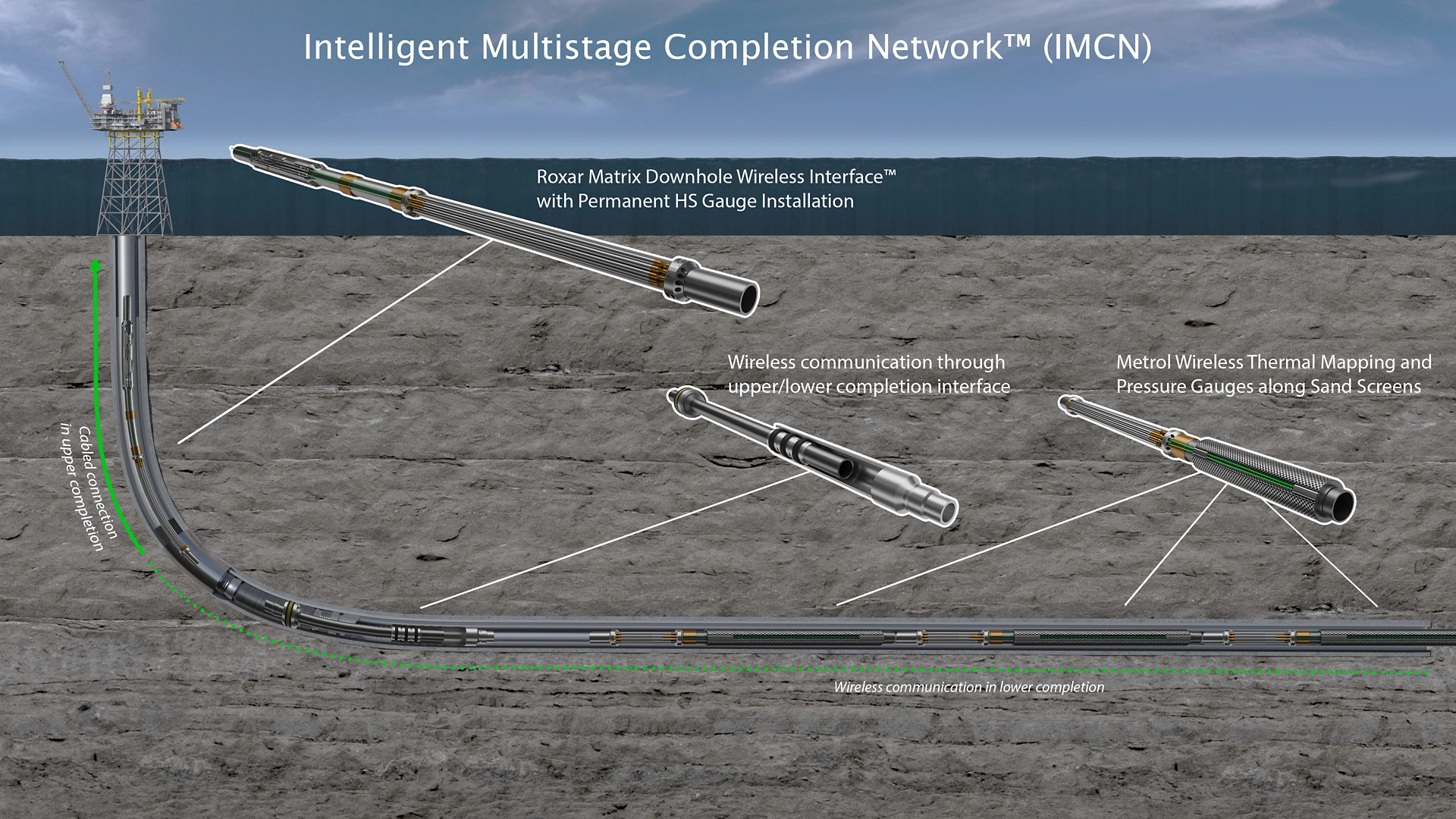

Intelligent Multistage Completion Network​ - Real-Time Online Data Access and Flow Control Directly in the Reservoir

リアルタイムのオンラインデータアクセスと貯留層の直接流量制御

Emerson と Metrol のパートナーシッププロジェクトである Intelligent Multistage Completion Network は、上部と下部の完成部分を橋渡しし、砂面から地表までの継続的な貯留層データとゾーン制御を提供し、複雑な坑井の監視と制御を簡素化します。



坑井上部には恒久的な貯留層監視システムが設置され、Roxar™ Matrix Downhole Wireless Interface により、坑井下部の Metrol ワイヤレス監視・制御装置への接続が可能になります。​



これにより、オペレータは貯留層を効率的に管理し、仮定ではなく実際のデータに基づいて意思決定を行えるようになります。

仕組み​

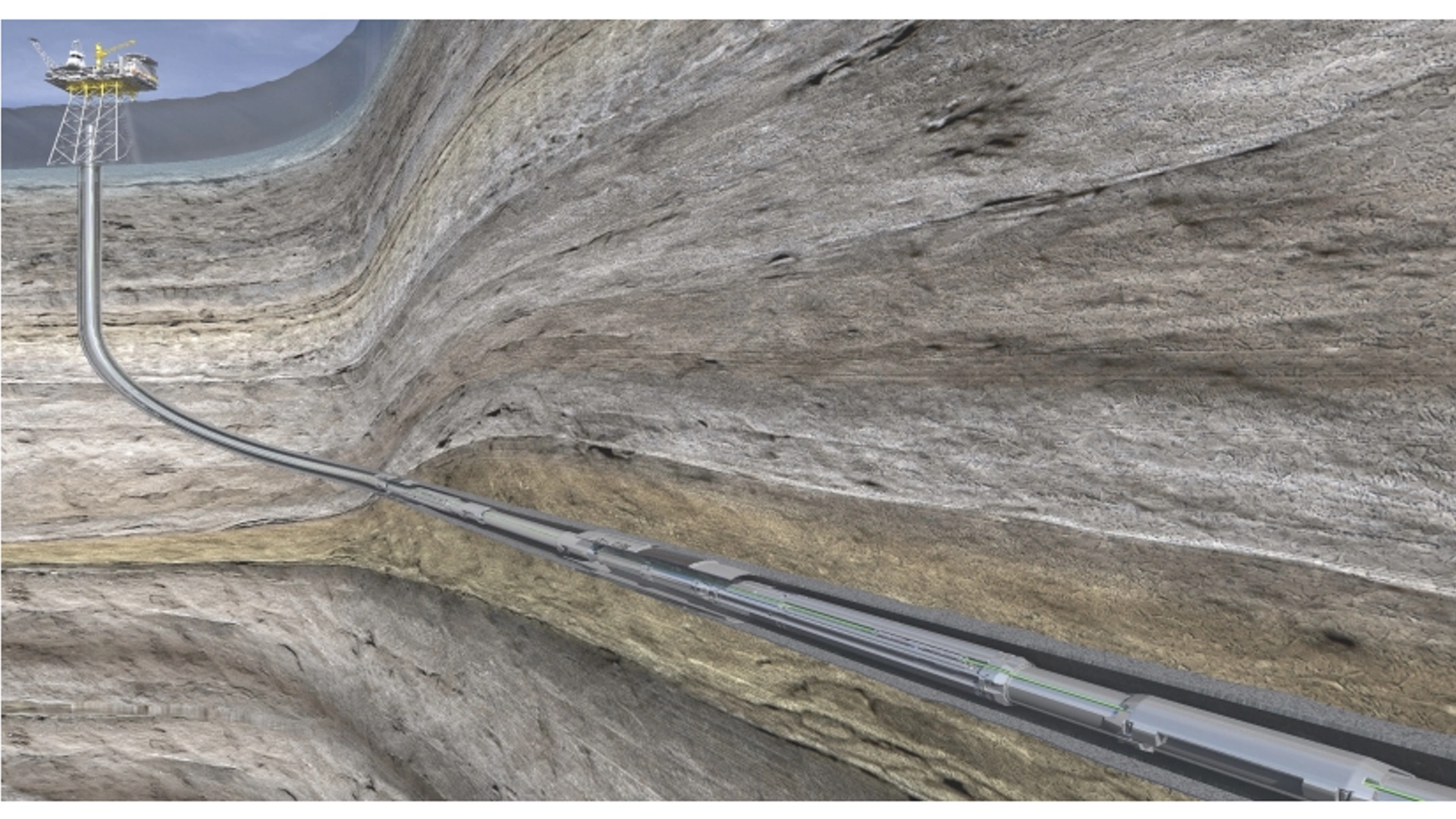

Intelligent Multistage Completion Network​ - Roxar Integrated Downhole Network​

Roxar 一体型ダウンホールネットワーク​

Intelligent Multistage Completion Network は、既存の Roxar™ 一体型ダウンホールネットワークの実証済みの機能に基づいて構築されています。このネットワークは、世界中の坑井で正常に展開されている現場で検証されたアーキテクチャです。



これは、坑井データの寿命まで上部の完成部分に恒久的なダウンホールゲージを設置し、現場で実証済みのワイヤレステレメトリ技術を使用して、下部の完成部分、砂スクリーン、または他の遠方坑井に位置するMetrolセンサ＆制御との通信を可能にします。

リソース

よくある質問​

Intelligent Multistage Completion Network（IMCN）に関するよくある質問に対するお答えをご覧ください。リアルタイムで貯留層の洞察を得る方法から、リモート流量制御と継続的な生産の最適化を可能にする方法までを紹介します。​

Intelligent Multistage Completion Network は、上部完成部分のケーブル付きゲージを下部完成部分のワイヤレスセンサーとリンクし、坑井全体にわたる通信を可能にします。 このハイブリッドアプローチは、以下を実現します：

  • 信頼性の高い恒久的な監視を保持（有線ゲージ）
  • 柔軟性とリモートゾーンへのアクセス性を追加（ワイヤレスセンサー）
  • 上部完成部分と下部完成部分の間のウェットメイトコネクタやパッカーフィードスルーを必要とせずに、上部と下部の完成部分間の従来の通信ギャップを埋めます

Emerson の Roxar™ Intelligent Multistage Completion Network（IMCN）は、ダウンホールセンサーと流量制御装置にバッテリーを使用します。 バッテリ寿命は、貯留層の温度と、記録および送信されるデータの量によって異なります。

温度が高いほど、バッテリの寿命は短くなります。

高解像度のロギングレートは、よりバランスの取れたロギングと送信よりも多くの電力を必要とします。

設置されている機器に応じて、Intelligent Multistage Completion Network は以下の機能を提供できます。

  • 圧力および温度データ
  • 高解像度温度プロファイル

これにより、オペレータは仮定ベースの意思決定からデータ主導の意思決定に移行できます。

Emerson の Intelligent Multistage Completion Network（IMCN）ソリューションは、多段階の完成（上部 + 下部）または多分岐坑井、遠隔地またはアクセスが困難な貯留層ゾーンのある坑井、砂面でのリアルタイムの監視と流量制御が必要な状況向けに設計されています。

はい。Intelligent Multistage Completion Network を使用すると、ワイヤレス流量制御バルブと通信し、流量を調整したり、ゾーンを完全に遮断したり、複数のゾーンにまたがる選択制御を可能にします。

いいえ。Intelligent Multistage Completion Network（IMCN）は、単一の Tubing Encapsulated Conductor（TEC）有線システムを使用してワイヤレス計器や制御装置と通信するため、追加の上部または海底制御システムハードウェアを必要としません。 このシステムは単一の標準インターフェースカードを使用し、坑井バリアを通す追加の貫通を必要としません。 これによりシステムの複雑さと設置リスクが大幅に軽減されます。

Intelligent Multistage Completion Network は、以下を使用します：

  • Roxar Matrix Downhole ワイヤレスインタフェース​
  • 下部完成部分で Metrol 機器に接続するためのワイヤレステレメトリ ​

恒久的な上部完成ゲージとワイヤレス貯留層センサーおよび制御装置を統合します。

Intelligent Multistage Completion Network は、以下を可能にします：

  • 坑井の流量中に貯留層圧力を監視
  • 貯留層の接続性と排水についての理解​
  • 生産上の問題の検出（ウォーターブレークスルーなど）

このデータは、生産の最適化と回収戦略の改善をサポートします。​
