強力な独立型 簡単に統合。

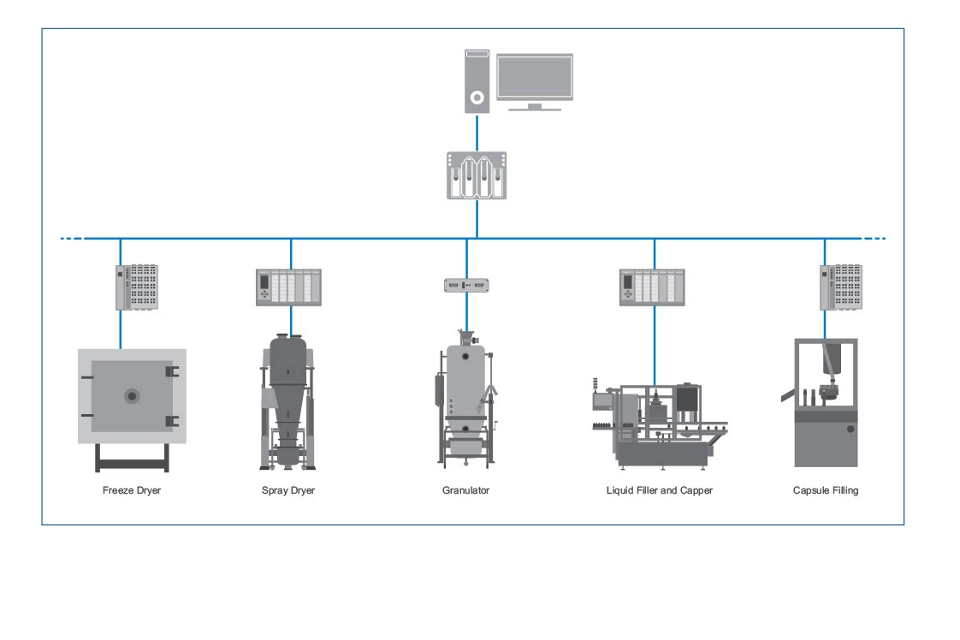

市場で最も汎用性の高いコントロールソリューションを提供する DeltaV PK コントローラは、スキッドユニットなどの小規模アプリケーション用に、大規模な従来の制御アプリケーションに実装できます。
使い勝手の良いコントローラーはスタンドアロンシステムとして機能し、より大きい DeltaV システムにシームレスに統合することができ、単一のネイティブデータベースとシステムが得られ、プロジェクトスケジュールを短縮し、遅れた変更に対応することができます。
DeltaV PK コントローラは、操作の規模や段階に関係なく、難しい要求でも処理が可能です より高速なロジック実行、内蔵のイーサネットポート、ネイティブデバイスプロトコルを備えた DeltaV PK コントローラは、さまざまなアプリケーションやシステムサイズに対応します。
仕組み

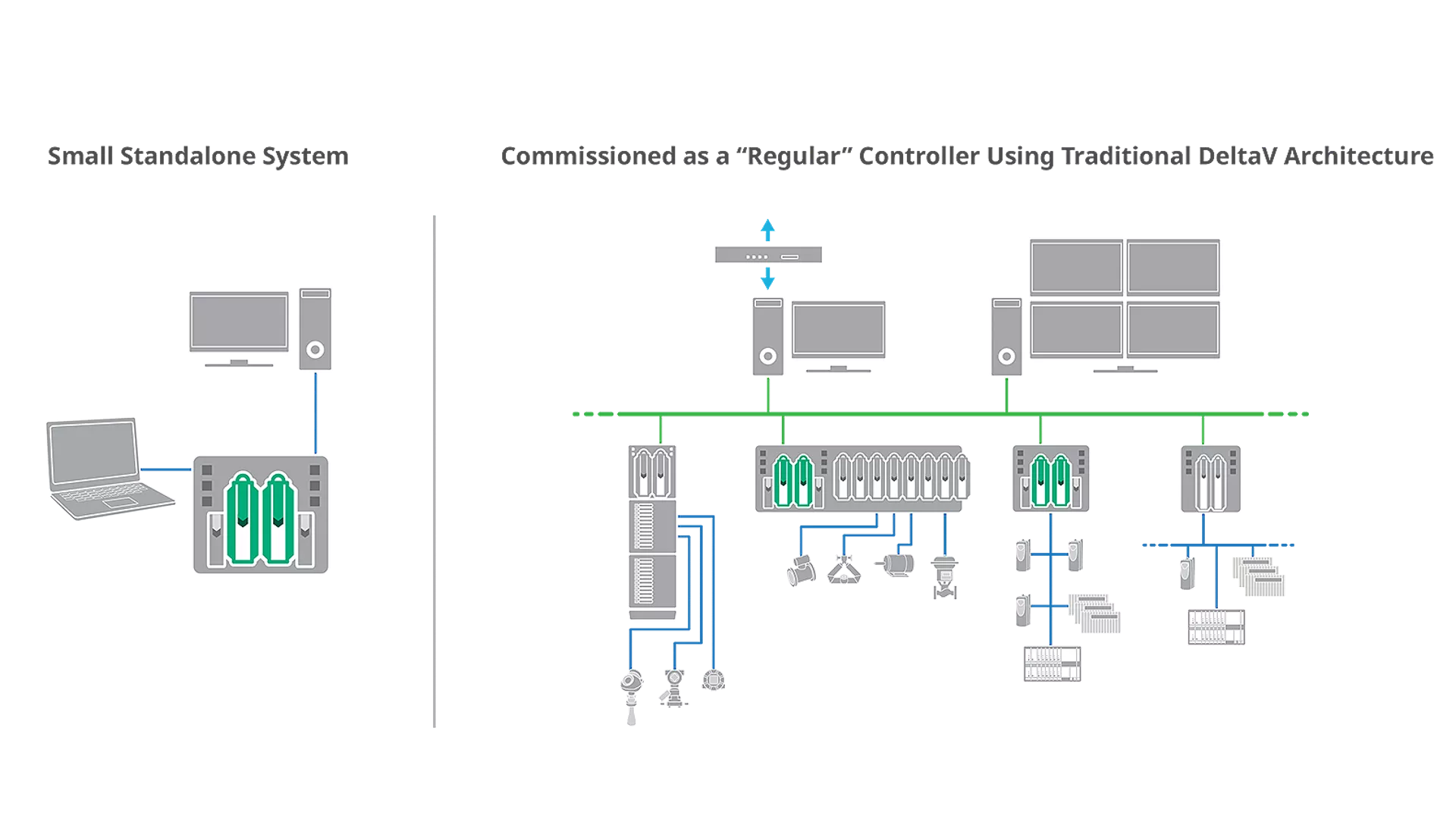

柔軟なオペレーティング環境

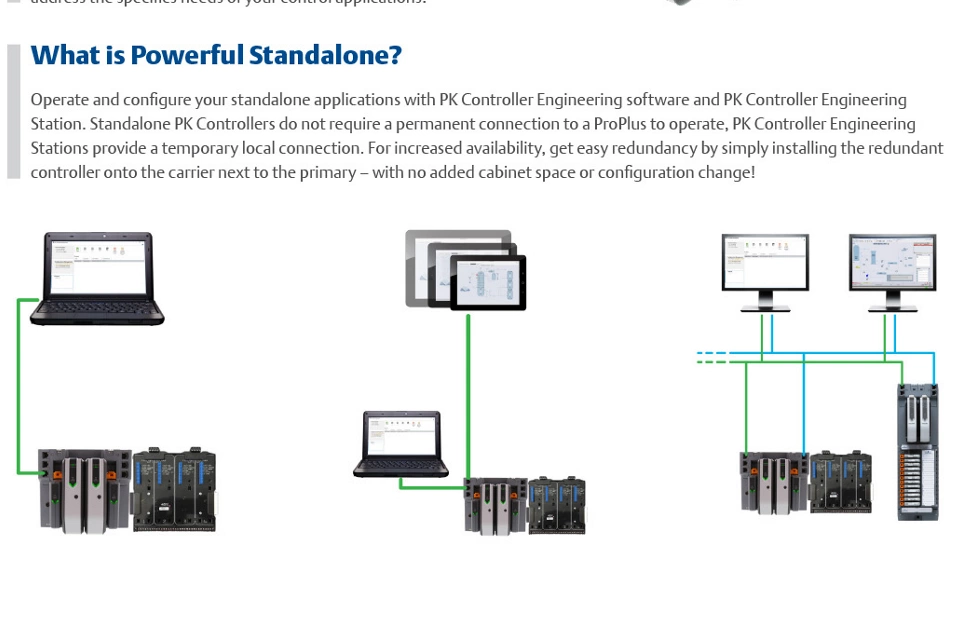

スタンドアローン方式で動作するように設計された PK コントローラは、サーバ、パネル HMI、または追加の分散制御システム要素に接続することなく動作します。
さらに、DeltaV DCS システム上のネイティブノードとして構成することで、より高速な制御アプリケーション用のソリューションを提供できます。

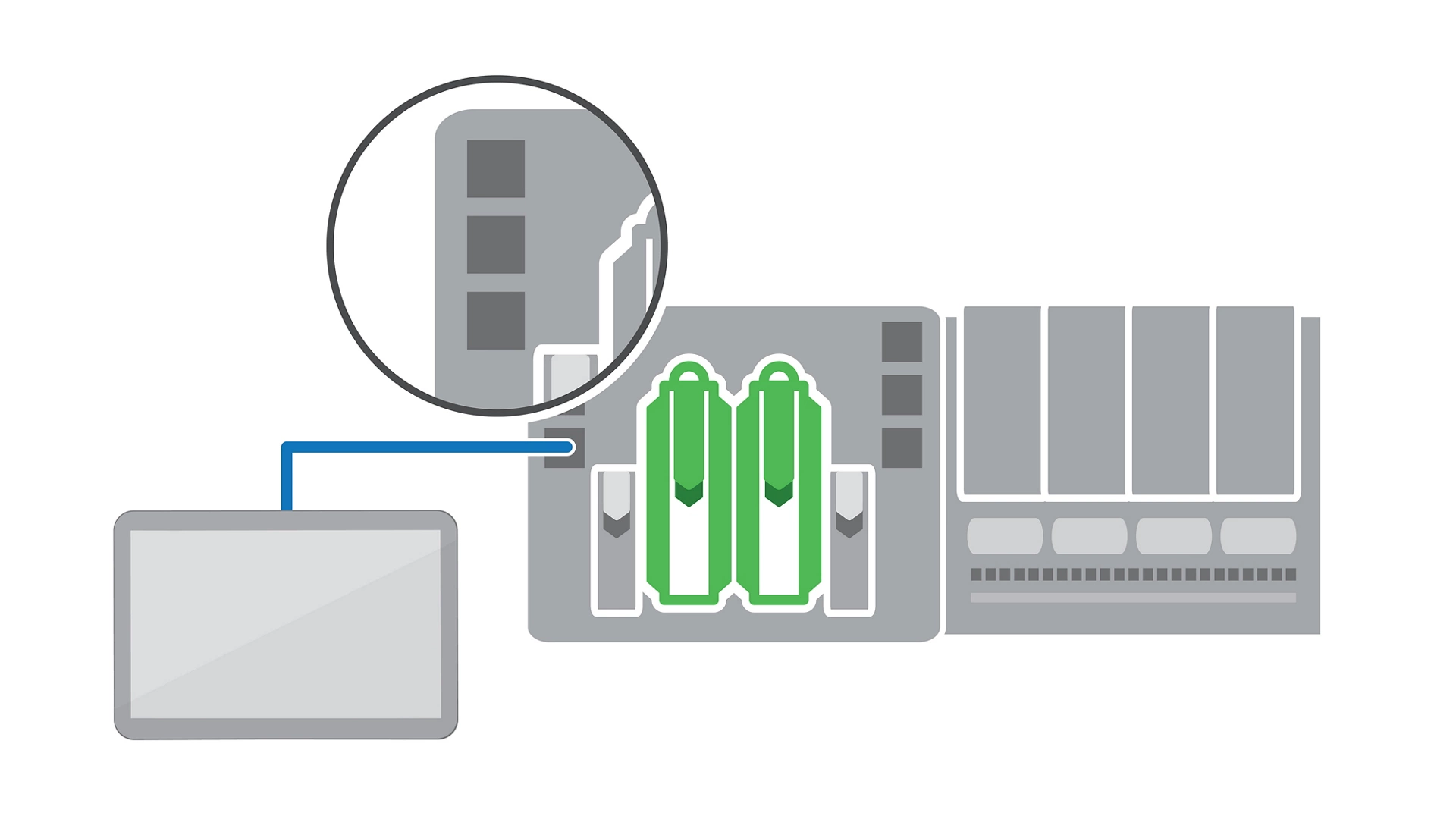

設置面積を削減
- 容易な冗長性 – 費用やフットプリントの追加が必要となる、異なるキャリア/シャーシの I/O の分割を排除します。 PK コントローラを使用すると、フットプリントを追加したり構成を変更したりせずに、プライマリの隣にあるキャリアに冗長コントローラを追加できます。
- サードパーティのデバイスに簡単に接続 - 専用のイーサネットまたは I/O カードを使用せずに、パネル HMI や可変速度ドライブなどのサードパーティ製デバイスをネイティブに簡単に接続できます。
- イーサネットデバイス制御の管理 - 6 つの内蔵イーサネットポートを使用することで、多くのアプリケーションでスイッチの必要性がなくなります。 ネイティブプロトコルには、OPC UA サーバー、Modbus TCP クライアント＆サーバー、イーサネット/IP クライアントが含まれます。

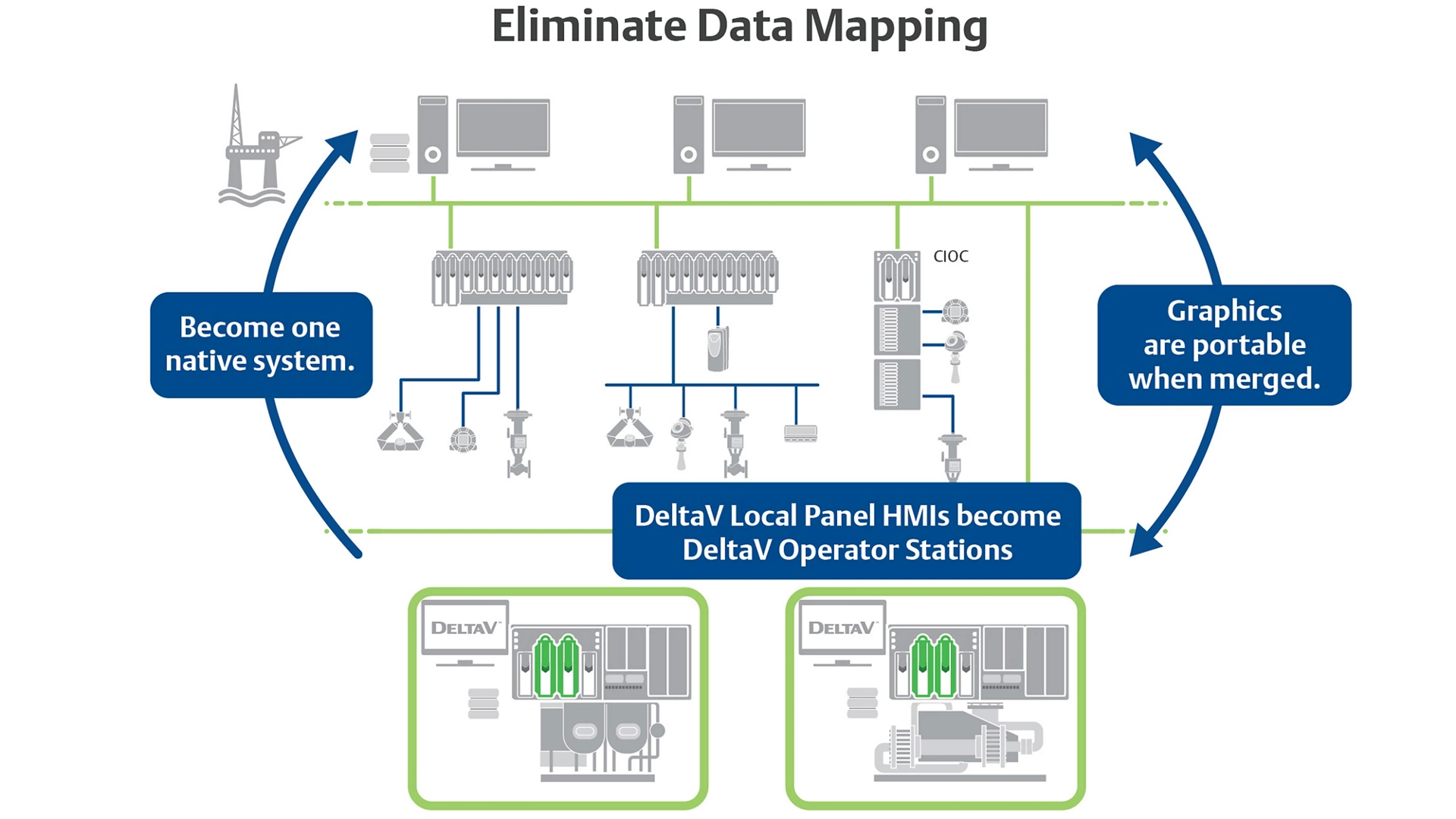

データマッピングを削除
データマッピングの実施に関連する多くの労力、コスト、時間を無くします。

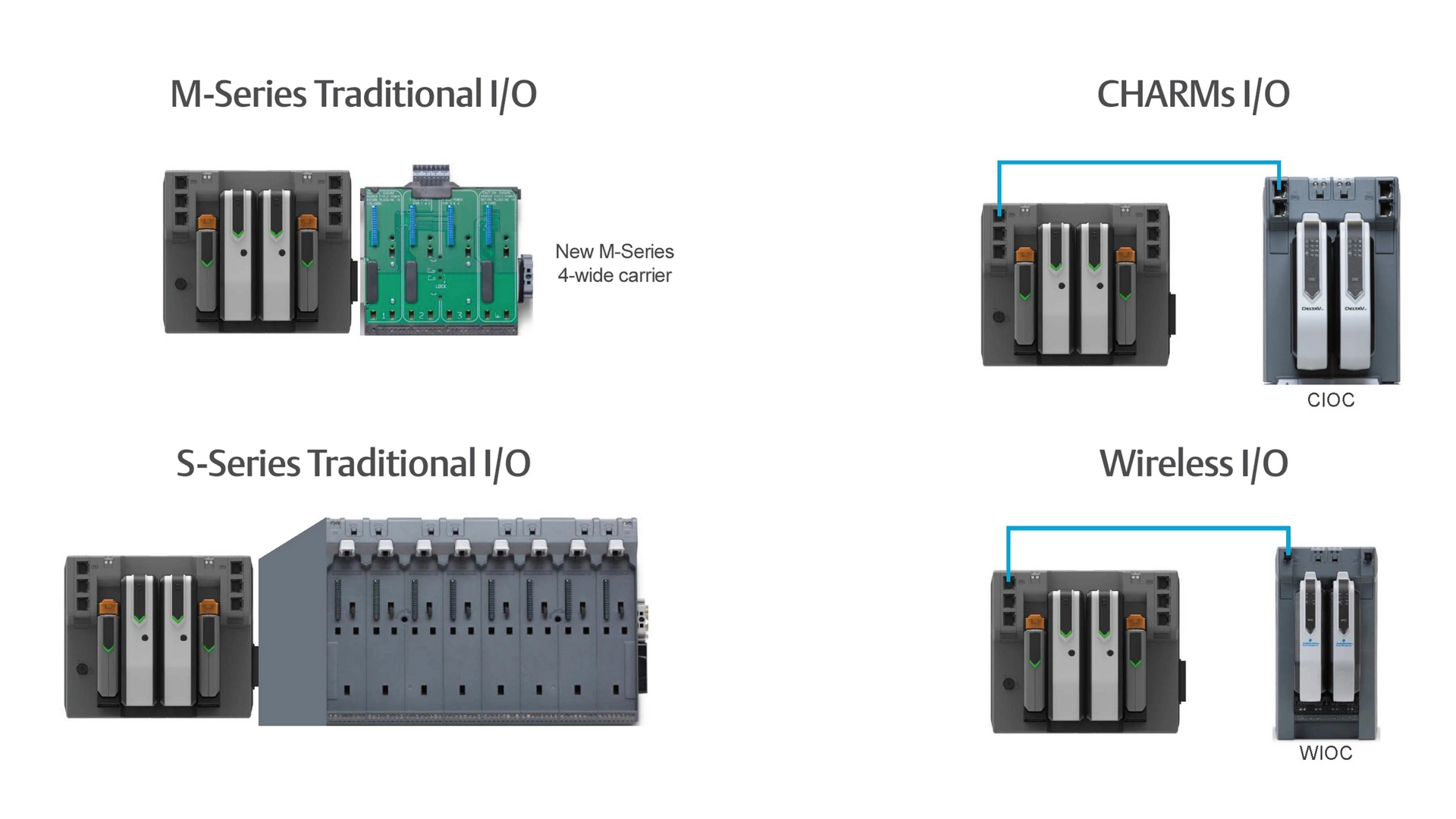

柔軟性のある I/O
次のような既存の DeltaV I/O オプションに接続します。
- M-シリーズ従来型
- S-シリーズ従来型
- チャーム I/Oカード、および
- ワイヤレス I/O カード

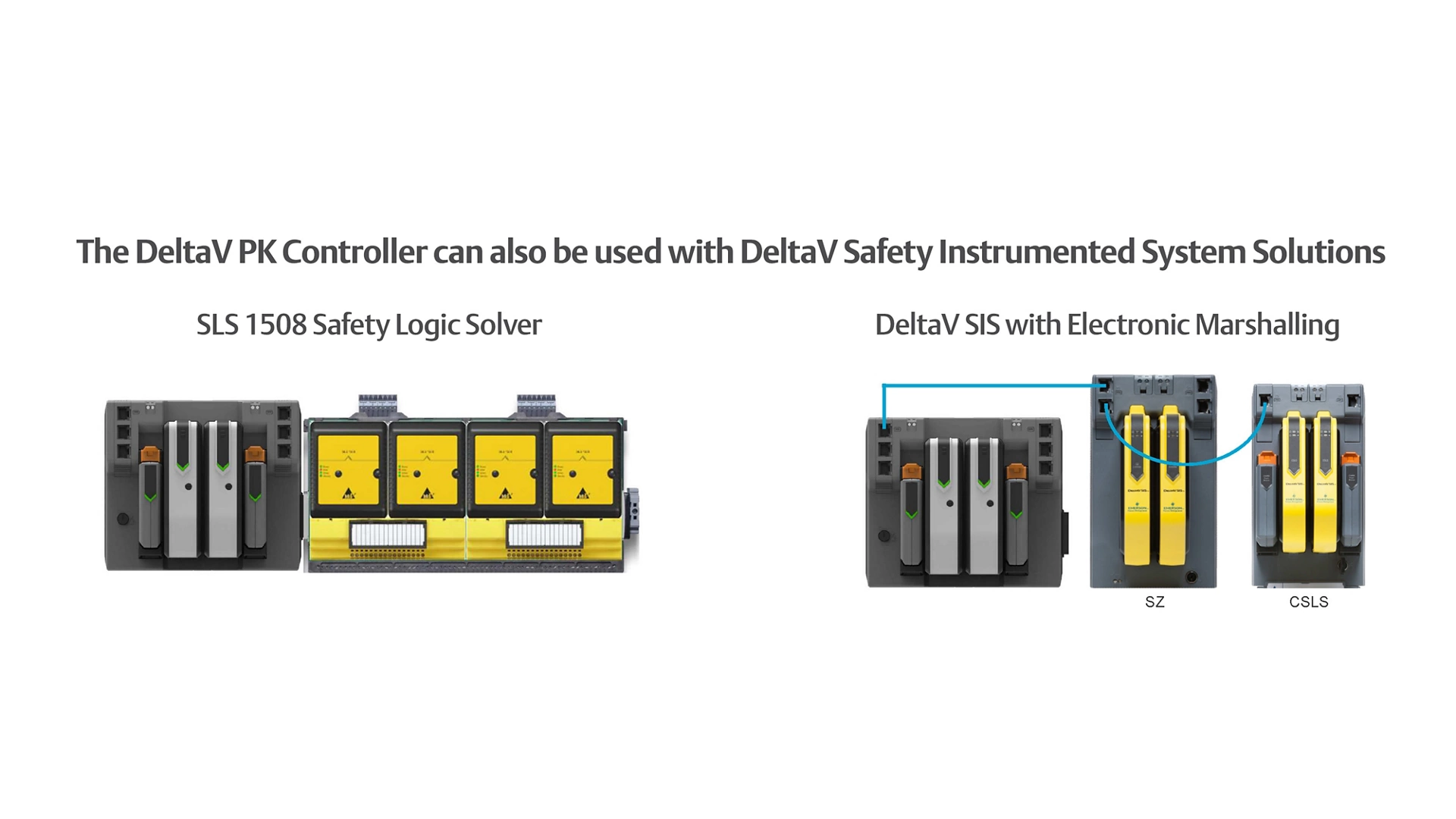

統合型安全ソリューション
DeltaV PK コントローラは、DeltaV SIS Electronic Marshalling および DeltaV SlS 1508 Safety ロジックソルバーで使用でき、ユニークなメリットを提供し、容易に拡張することができます。
動画
DCS システムと PLC システムのギャップを埋める DeltaV™ PK コントローラ
DeltaV PK コントローラが PLC と DCS システムの両方の長所を活用して、複数のスキッドユニット、PLC の処理、複数のデータソースの管理など、ﾌﾟﾛｾｽ業界の一般的な課題をどのように解決しているかをご覧ください。
業界初のモジュラー DCS コントローラとして知られている DeltaV PK コントローラは、適切なサイズで安全で信頼性が高く、ライフサイエンス、石油・ガス、パルプ・製紙、鉱業、石油化学などの多くの業界に適しています。
DCS システムと PLC システムのギャップを埋める DeltaV™ PK コントローラ
Emerson の DeltaV PK コントローラは、業界全体でパワー、汎用性、拡張性を提供します
知識を広げる

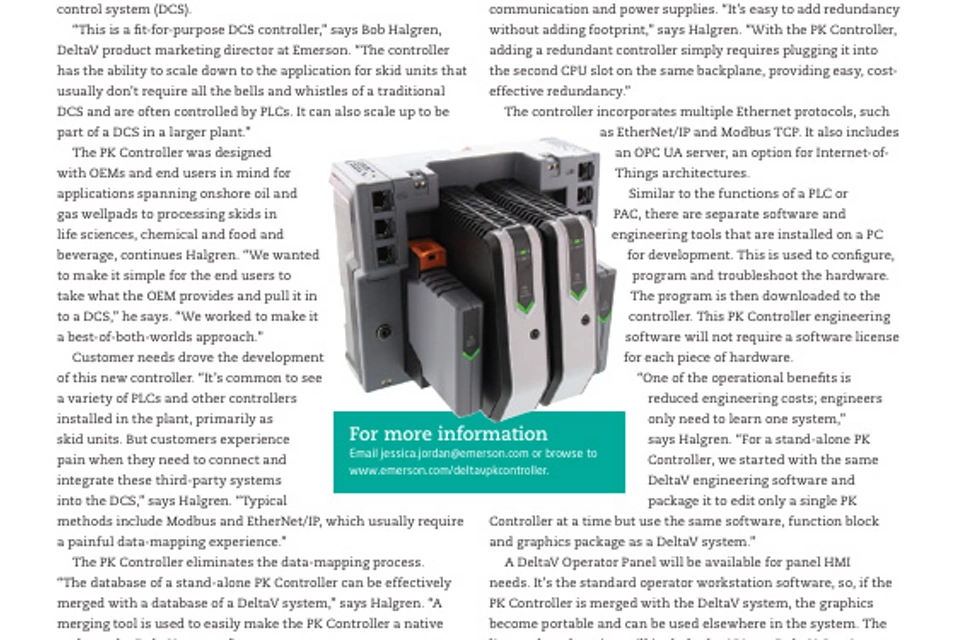

パンフレット
プロダクト・データ・シート
ホワイトペーパー

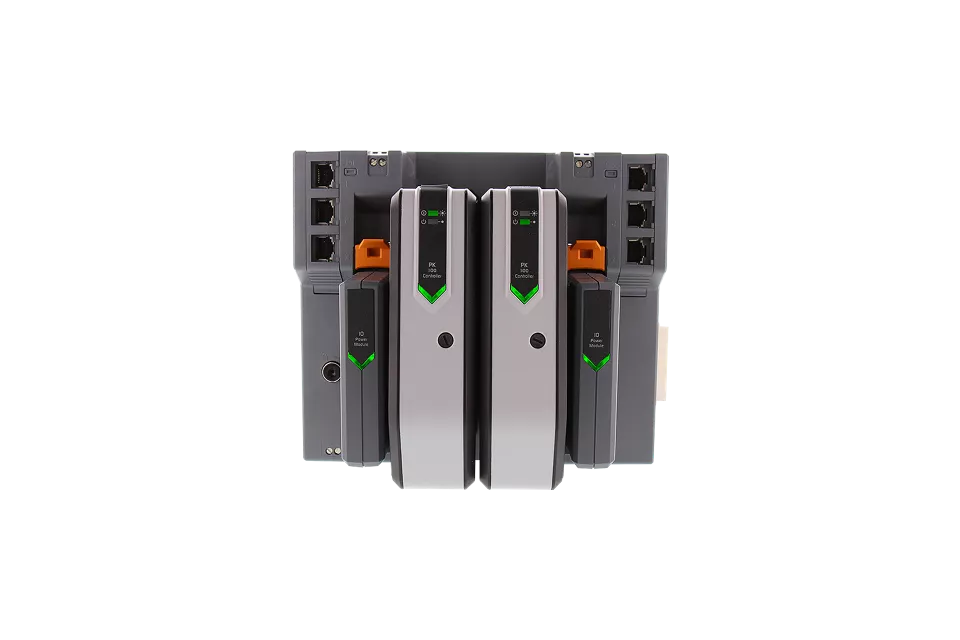

DeltaV PK コントローラ
DeltaV PKコントローラーは、より速いロジック実行、内蔵ネイティブのイーサネット・デバイス・プロトコルおよび多くのスケーラブルなサイズをもたらし、イーサネット装置制御、wellpadsなど様々なアプリケーションで利用でき、および種々なシステムサイズに対応しています。 スキッドユニットのような小規模アプリケーションから、大規模な従来型の制御操作まで、オペレーションのサイズやステージ二関係なく、多目的多機能のコントローラーで最も過酷な要件にも対応できます。
機能
- スタンドアロン、または DeltaV システムの一部として利用可
- DeltaV システムにシームレスに融合しネイティブデータベースとシステムを実現
- 時間とコストのかかるデータマッピングのエクササイズをゼロに
- 6つの内蔵のイーサネットポートによりキャビネットスペースを節約
- フットプリントまたは構成の変更を加えずに1:1 冗長をサポート
- 柔軟な I/Oにより、 Mシリーズの従来型、Sシリーズの従来型、Charms I/O カードとワイヤレス I/O カードからシステムのニーズに合わせて選択できます。
- DeltaV SIS 電子マーシャリングとDeltaV SIS 1508 安全ロジックソルバーで安全性を統合
- 専用イーサネットあるいは I/O カードなしに容易にパネル HMI および可変速ドライブなどのサードパーティ機器をネイティブ接続できます。
- 複数の保護層と暗号化により不正アクセスを防止する安全なアクセス
- システム性能を向上させる高速ロジック実行
- 電源なしで18か月間構成を保持
仕様
DST 制限 | 100、300、750、または1500 | |
モジュール実行速度 | 25ms、50ms、100ms、500ms、1s、2s、5s、10s、30s、60s | |
ユーザーメモリ | コントローラーメモリ、SDカードメモリ | |
必要な入力電源 | DC 24V | |
プロトコルは、PKコントローラー上でネイティブサポート | Modbus TCP(サーバー&クライアント)、イーサネット/IP(クライアント: クラス1、3およびOPC UAサーバー。 他のプロトコルも専用バスで利用可能です。 | |
動作温度 | -40°～60° C（-40°～140° F） | |
保管温度 | -40℃～85℃（-40°F～185°F） | |
相対湿度 | 5～95%、結露なきこと。保護等級IP20、NEMA 12 | |
浮遊汚染物質 | ISA-S71.04-1985 浮遊汚染物質クラス G3 コンフォーマル・コーティング・ショック（正常運転条件）10g、 ½-正弦波、11 ms | |
振動（作動限界） |
