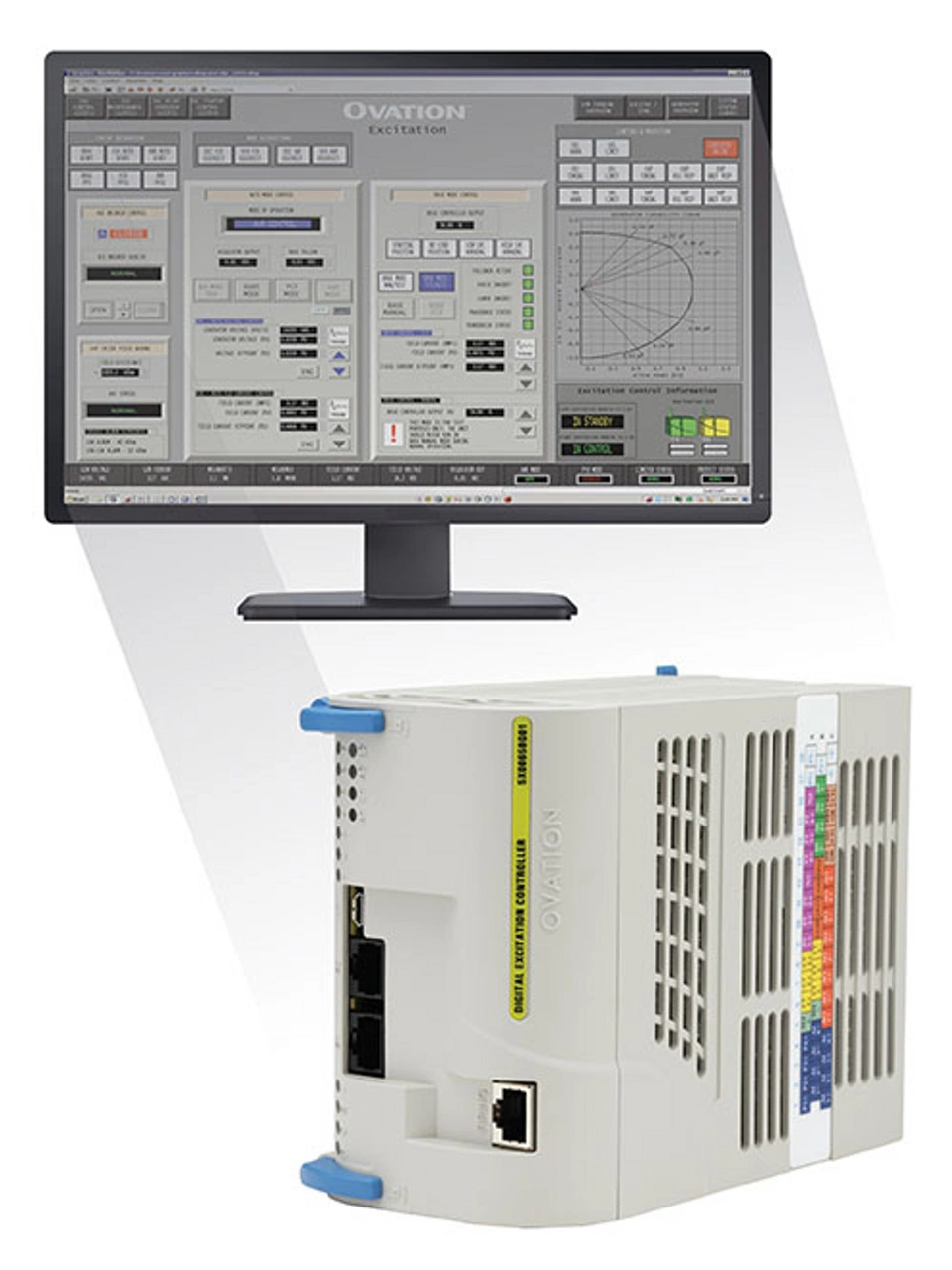

信頼性の高いプラント操業のための統合発電機励起制御システム
発電所の発電機および関連する励起制御システムは、グリッドの安定性を維持する上で重要な役割を果たします。 損傷や廃止された発電機励起制御システムの完全な故障は、計画外の機能停止を強制し、その結果収益が失われる可能性があります。
Ovation™ プラットフォームは、すべての同期発電機向けに、高速オシロスコープ機能、ダイナミックブリッジバランシング、独立型界磁電流レギュレーターなどの革新的な機能を備えたネイティブの発電機励磁装置および励磁制御システムを提供します。 統合された電源システム安定装置ソフトウェアおよび制限および保護機能の完全な一連も利用できます。
仕組み

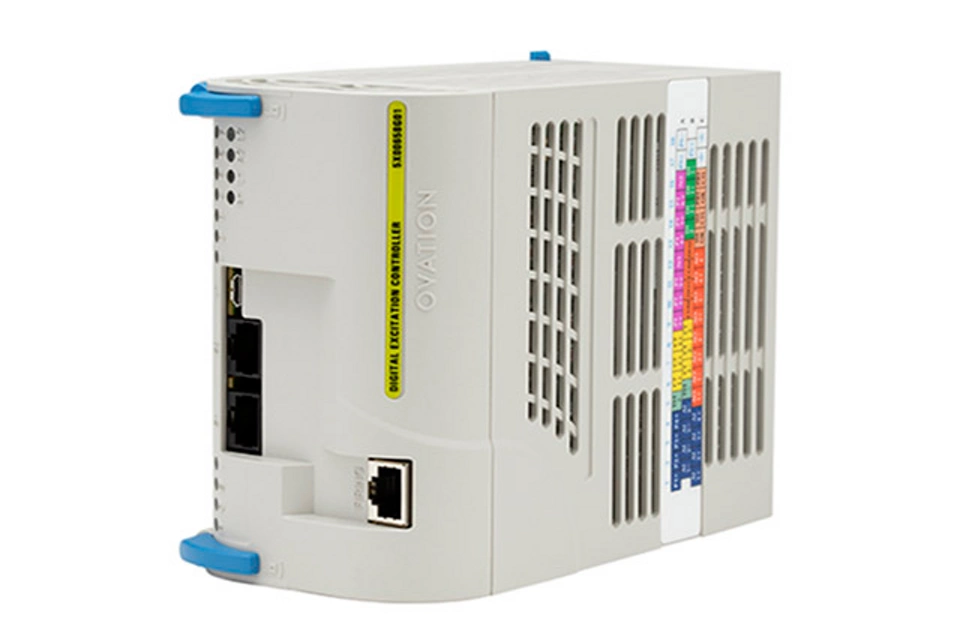

励起コントローラと I/O
Ovation 励起コントローラキャビネットには、電圧および電流データを収集するための高速 I/O を備えた特別に設計された励起モジュールと、励起ロジックを実行する統合コントローラが装備されています。
励磁コントローラキャビネットには、標準の Ovation コントローラと I/O モジュールもあり、発電機の起動と停止などの機能の重要ではないデータを収集します。 励起コントローラは、従来のインターフェースカードを介してネットワークと通信します。
オシログラフィ
高速トリガーイベントレコーダーは、発電機ﾗｲﾝの電圧と電流、フィールド電圧および電流、周波数偏差などの高解像度の励起データを、ユーザー定義のトリガーが起動された場合にキャプチャします。 イベントの期間とサンプルレートは選択可能です。
試運転ﾌﾟﾛｾｽ中に使用されるリアルタイムのオシログラフィは、発電機の故障を分析するための正確な発電機性能データを提供します。 電流または電圧の変化は、最大 2560 Hz のサンプリング周波数で測定されます。
冗長性
励起モジュールや標準の Ovation コントローラおよび I/O モジュールを含む Ovation 励起コントローラ内に冗長コンポーネントを提供することで、システムの信頼性を高めることができます。
従来の Ovation コントローラと同様に、励起コントローラには、ロジックを同時に実行するプライマリプロセッサとバックアッププロセッサが含まれています。 ウォッチドッグ検出回路を備えた自動トラッキングにより、プライマリプロセッサからバックアッププロセッサに制御をバンプなしで転送できます。
発電機の電力と保護
発電機の電力と保護は、必要に応じて、フィールドブレーカ、電力整流器、フィールドフラッシング、フィールド過電圧、非励磁回路、放電抵抗器、およびバスシステムを通じて提供されます。 これらのデバイスは通常、専用の Ovation 励起コントローラキャビネットに隣接するか、または発電機設備の近くに離れた場所にあるキャビネットに収納されます。 電力整流器ブリッジは、N または N+1 構成を使用して提供され、特定の発電機定格および冗長性要件に適合します。
