揚水式水力発電（PSH）は長時間エネルギー貯蔵の基幹であり、再生可能エネルギー発電の拡大に伴い、迅速な応答、周波数サポート、系統安定性を提供します。 しかし、多くの揚水発電設備は、今日の頻繁なサイクル運転、急速なモード切替、または最新のサイバーセキュリティ要件を想定して設計されていない老朽化した制御装置や機器に依存しています。 Emerson の Ovation™ 自動化プラットフォームは、タービン、ポンプ水車、モータ発電機、油圧、および BOP 制御を、安全で柔軟かつレジリエントなアーキテクチャに統合することで、揚水発電の運用を最新化します。 その結果、運用信頼性の向上、ユニット間協調の強化、より安全なモード移行、ならびに揚水・発電の両モードにわたるシステム挙動の可視性向上が実現します。
揚水発電とは何ですか？

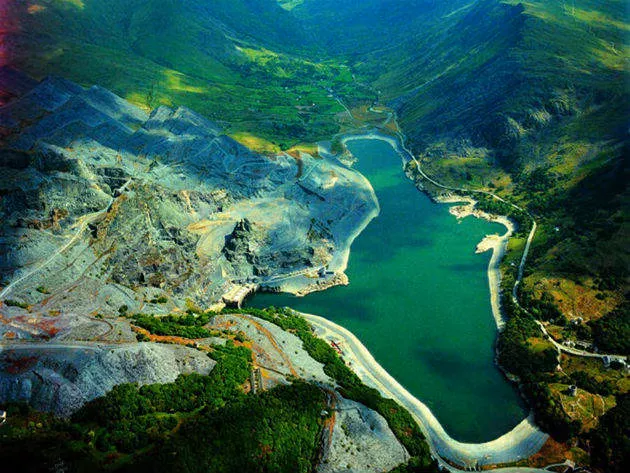

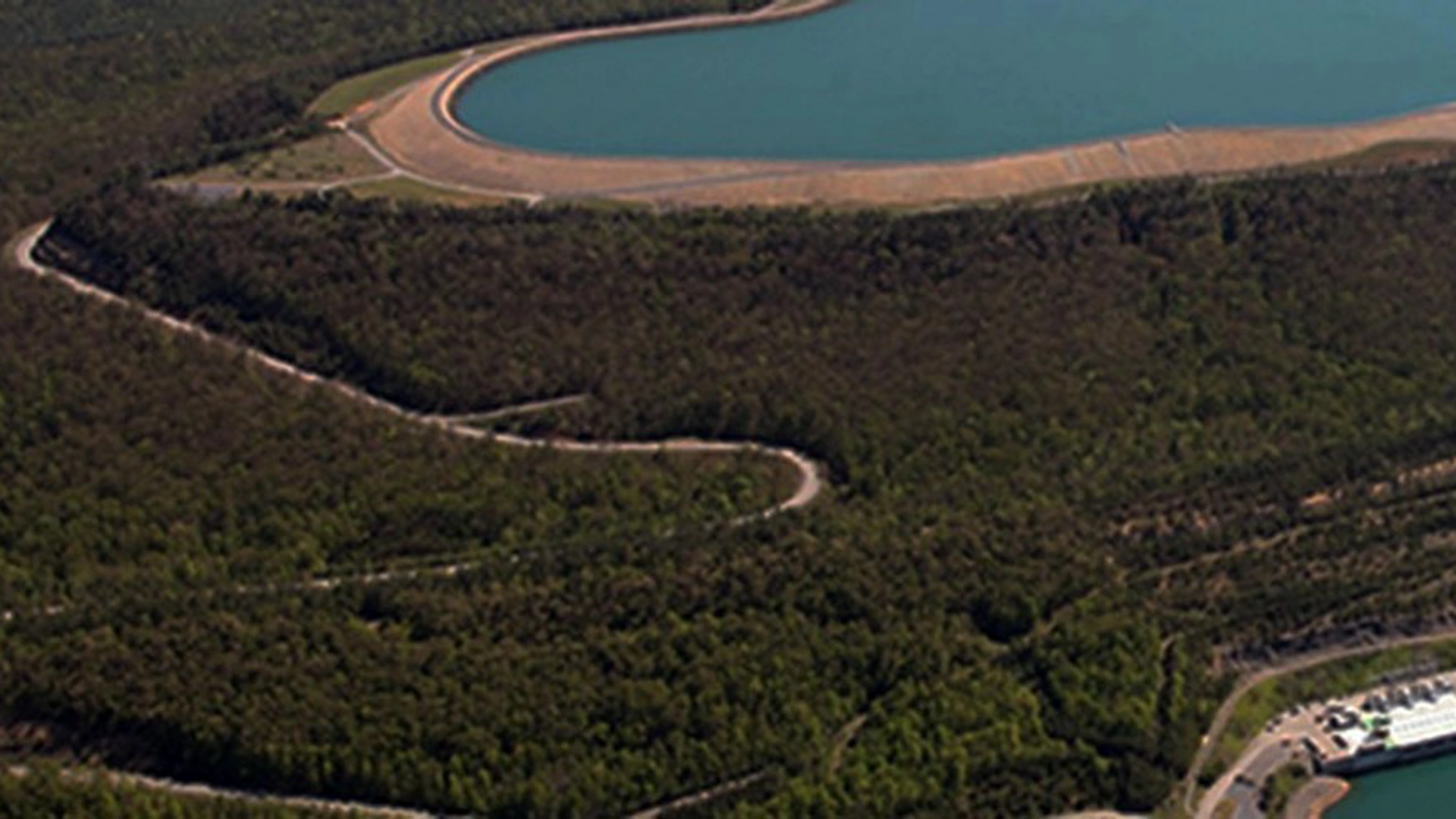

揚水発電（または揚水式水力発電）は、標高の異なる2つの貯水池間で水を移動させるエネルギー貯蔵の一形態です。 需要が低いときや再生可能エネルギー発電量が過剰な時には、プラントはポンプモードで運転され、下部の貯留層から上部の貯留層に水を汲み上げます。 需要が高い時間帯には、プラントは発電モードに切り替わり、水を下方に放流してユニットで発電します。
現代の揚水発電設備では一般的に、リバーシブルポンプ水車とモータ発電機セットが使用されており、運転モード間を迅速かつ安全に切り替える必要があります。 これらの移行には、油圧システム、電気システム、機械設備間の複雑な相互作用が含まれます。したがって、自動化は信頼性の高い再現性のあるパフォーマンスにとって重要です。
今日の揚水発電施設が直面する課題
多くの PSH ユニットは、柔軟な操作に必要な精度、サイバーセキュリティ機能、診断機能が欠けている数十年前のガバナー、エキサイター、アナログ計測器に依存しています。
送電網の動的化に伴い、ポンプ式貯蔵ユニットは、当初の設計よりもはるかに頻繁に始動、停止、同期、および流れの反転を行う必要があります。 これにより機器の摩耗が増加し、厳密に同期された制御が必要になります。
Reversible units require precise coordination between electrical and hydraulic systems to manage torque, speed, synchronization, and loading across both pumping and generating modes.

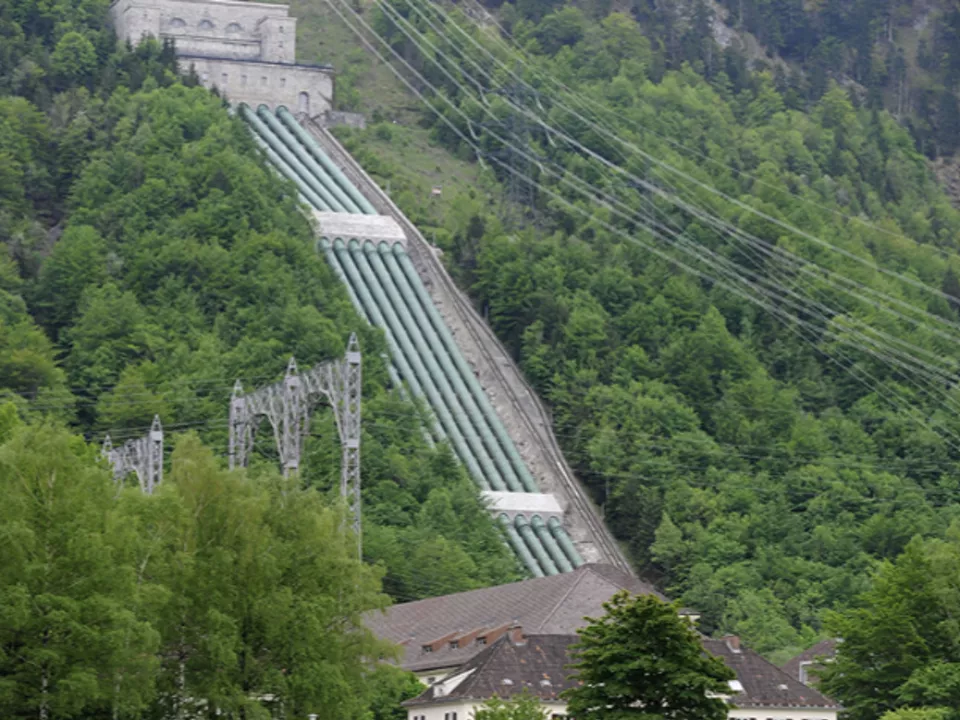

水圧管、サージタンク、ゲート、バルブなどの大型水力構造物は、圧力変動を制限し、機器の疲労や効率の低下を避けるために正確に制御する必要があります。
揚水発電施設は、最新の NERC CIP の要件を満たす必要があり、多くの場合、一元的なフリート運用やリモートサポートのために安全な接続が必要です。
オペレータは、上流水位/下流水位、ユニットの性能、振動、効率の傾向、および資産全体の状態に関する統一された見解が欠けている可能性があります。
Emerson の揚水発電向け機能

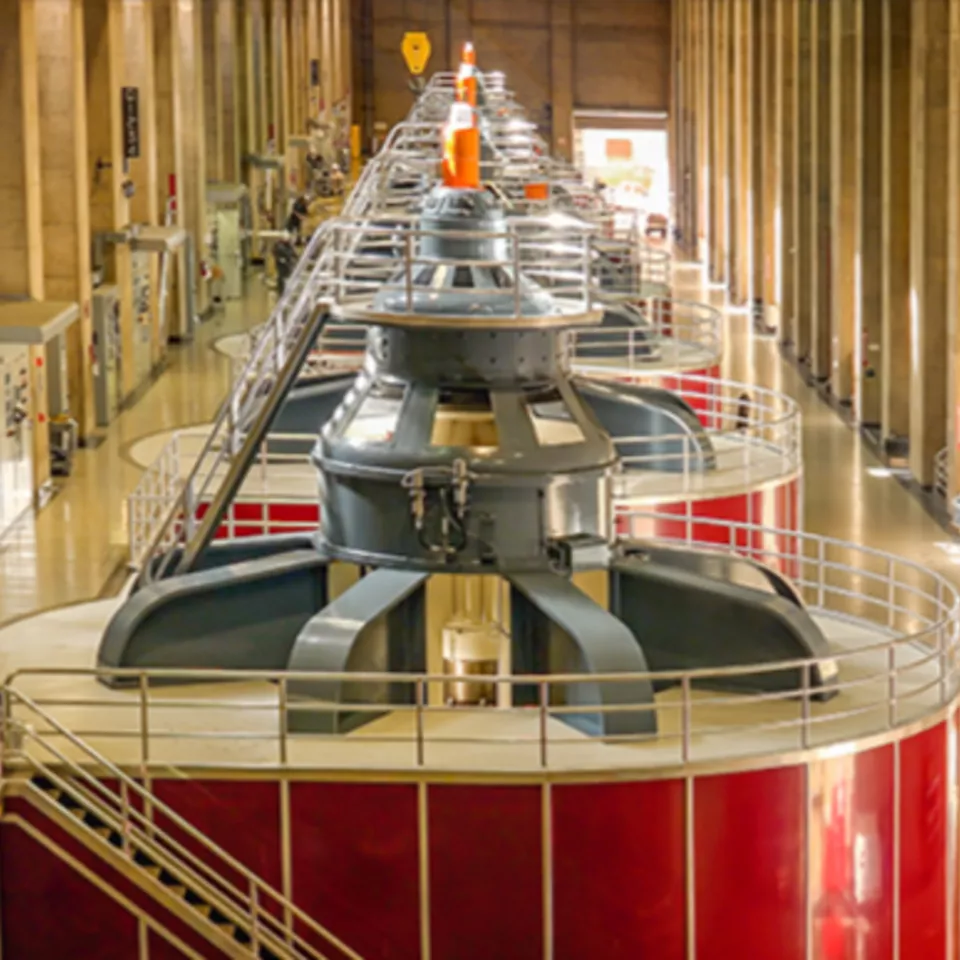

タービンおよびポンプタービン制御
- リバーシブルポンプ水車の挙動に合わせて設計された高度なガバナーアルゴリズム
- ポンピングモードと発電モード間のスムーズで予測可能な移行
- 水門と流量制御の調整
- 機器を保護するための過速度および暴走保護
- 複数ユニットの連携によりシステム出力と応答を最適化
揚水発電に Emerson を選ぶ理由は？
Emerson と Ovation 自動化プラットフォームは、複雑な水力条件に特化して構築された統合環境に、制御、電気、油圧、機械の専門知識を結集します。 Emerson の水力発電最新化における長い歴史と、発電分野における深い専門知識により、事業者は以下を得られます。
大型揚水システムおよびリバーシブル・ユニット・システムでの実証済みの経験
ポンプ水車、モータ・発電機、油圧制御の緊密な連携
機器へのストレスを軽減し、予測可能で再現性のあるモード遷移を実現
単一ユニットプラントまたは大規模なマルチユニットフリート向けの拡張可能なアーキテクチャ
統合プラットフォームによるエンジニアリングとメンテナンスの簡素化
進化するグリッド需要をサポートする最新のサイバーセキュリティとリモート機能
Emerson は、揚水発電施設が信頼性の高い柔軟な容量を提供し、再生可能エネルギーを多用するエネルギーシステムにおいて戦略的資産であることを確保できるよう支援します。
揚水発電自動化に関するよくある質問
タービン、ポンプ水車、モータ・発電機、油圧系、電気系、補機系を調整し、揚水モードと発電モードの両方で安全かつ効率的な運転を確保します。
高度な制御アルゴリズムが、ゲート位置、モータ・発電機制御、バルブシーケンス、同期、負荷、圧力変化、油圧過渡現象を管理し、スムーズで再現性のある遷移を実現します。
長時間貯蔵と高速応答サービスを提供し、変動の大きい風力発電や太陽光発電の導入が進む中で、電力系統の安定化に役立ちます。
Ovation 自動化プラットフォームは、電気システムと油圧システムを正確に連携させることで、高周波サイクル中の圧力スパイク、機械的負荷、摩耗を低減します。
ポンプ式貯蔵では、可逆式ポンプ水車の挙動、モータ発電機の運転、頻繁なサイクル運転の統合が必要です。 これらはすべて高度な自動化戦略を必要とします。
はい。Emerson と Ovation 自動化プラットフォームは、段階的な最新化をサポートし、レガシーデバイスと連携できるため、大規模なダウンタイムなしで段階的なアップグレードが可能です。
