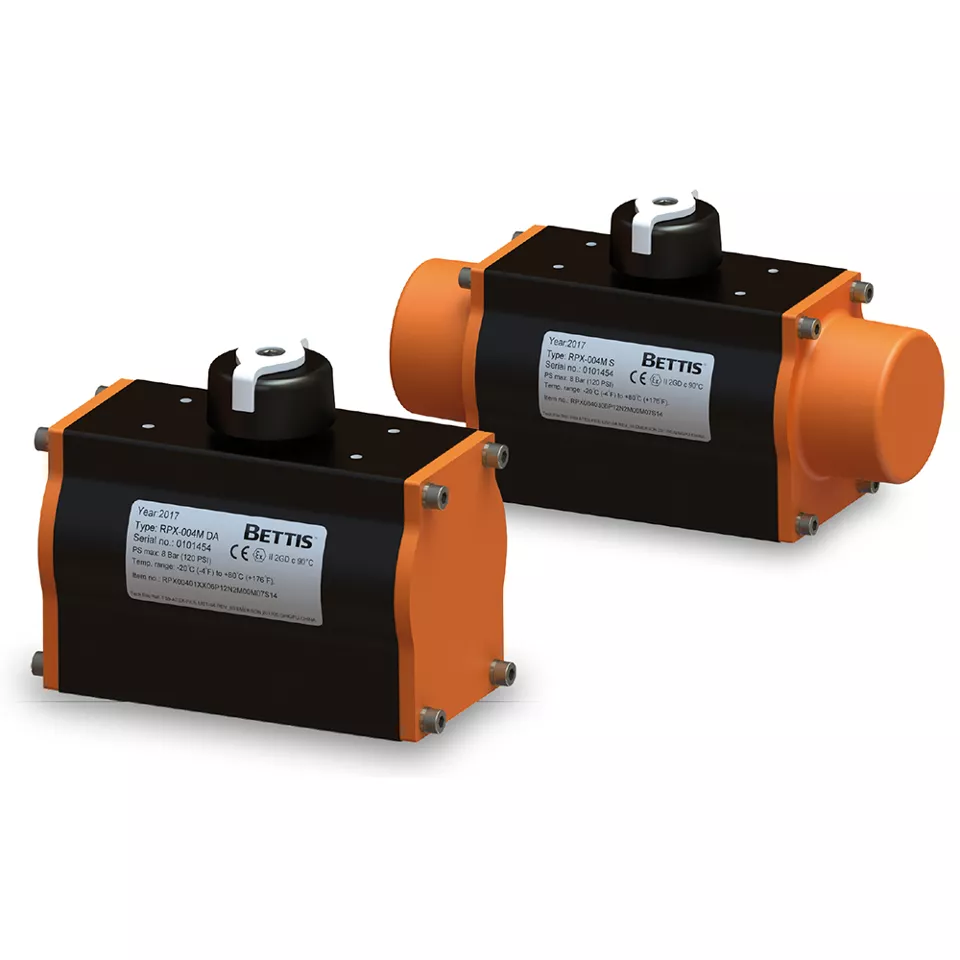

ラックアンドピニオンアクチュエータとは？
- ラック & ピニオン式アクチュエータとは、通常産業用のバルブまたはダンパーを自動開閉する際に使用される機械装置です。
- ラック & ピニオン式とは、直線運動を回転運動に変換する 1 対の歯車の総称です。 ラックと呼ばれる直線ギアは、ピニオンと呼ばれる円形ギアの歯とかみ合います。 ラックに与える直線力により、ピニオンの回転運動が起こります。
- バルブを自動化するために、一般的なアクチュエータの設計は、ピニオンでバランスのとれた力を確保するため、反対方向に動くピストン型ラックを 2 つ使用します。 通常、アクチュエータの駆動には空気圧が使用されます。 ピストンラックに圧力をかけることにより、ピニオンを目的の位置に回転させることができます。 ピニオンはバルブステムに接続されており、ピニオンが回転するとバルブが開閉します。
仕組み

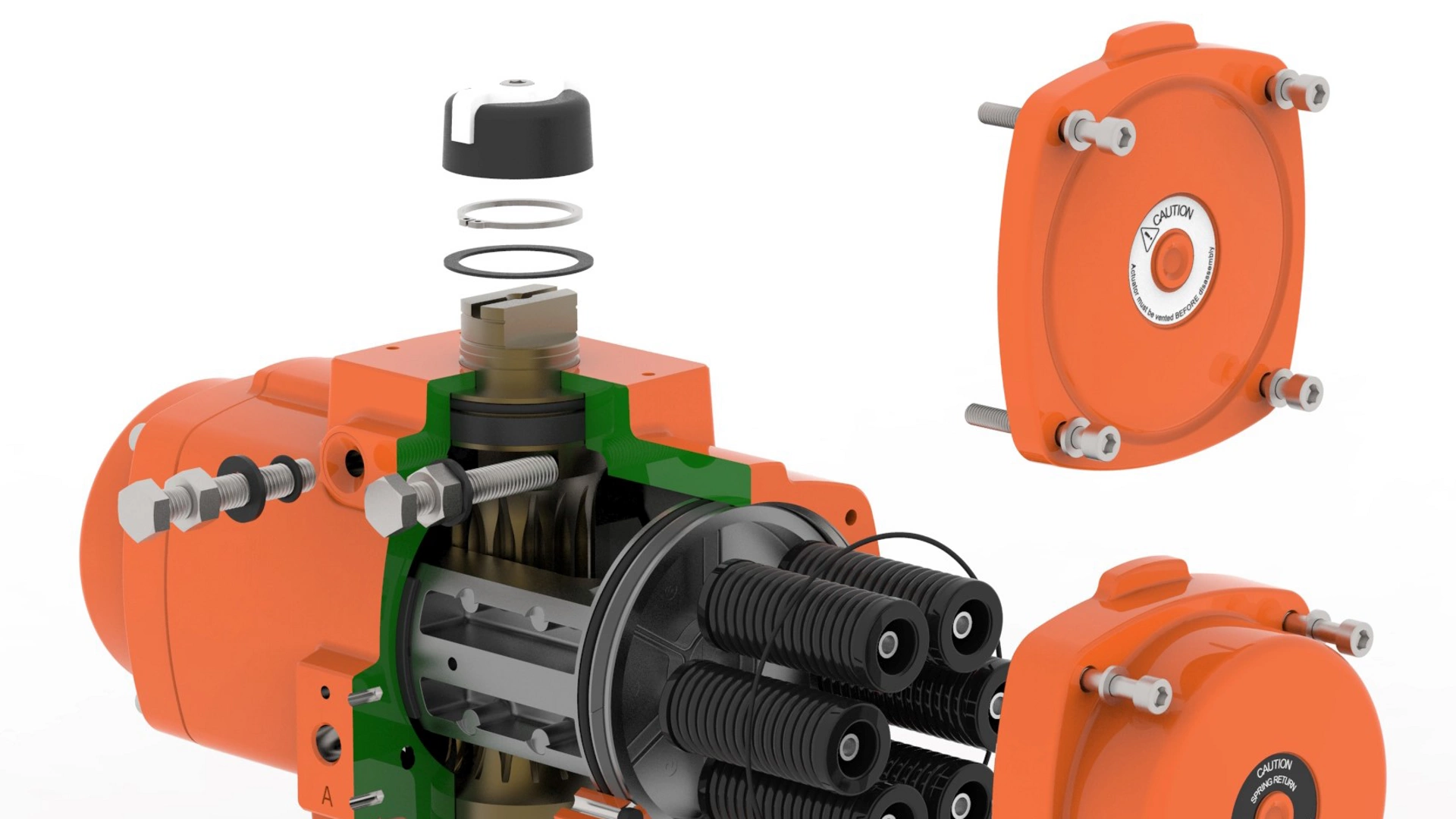

一般的なラック & ピニオン用途
ラック & ピニオン式アクチュエータは、化学、製薬、水処理、石油・ガスなどのプロセス産業で使用されるバタフライ、ボール、プラグバルブのような 90 度回転式バルブの自動化と制御に使用されます。
このアクチュエータには、スプリングリターンとダブルアクティング（複動式）の 2 種類の構造があります。 機械式スプリングターンはフェイルセーフに使用するためのもので、「フェイルクローズ」または「フェイルオープン」として安全機能に使用できます。
複動式アクチュエータは、「フェイル最終位置保持」として安全機能に使用できます。
動画

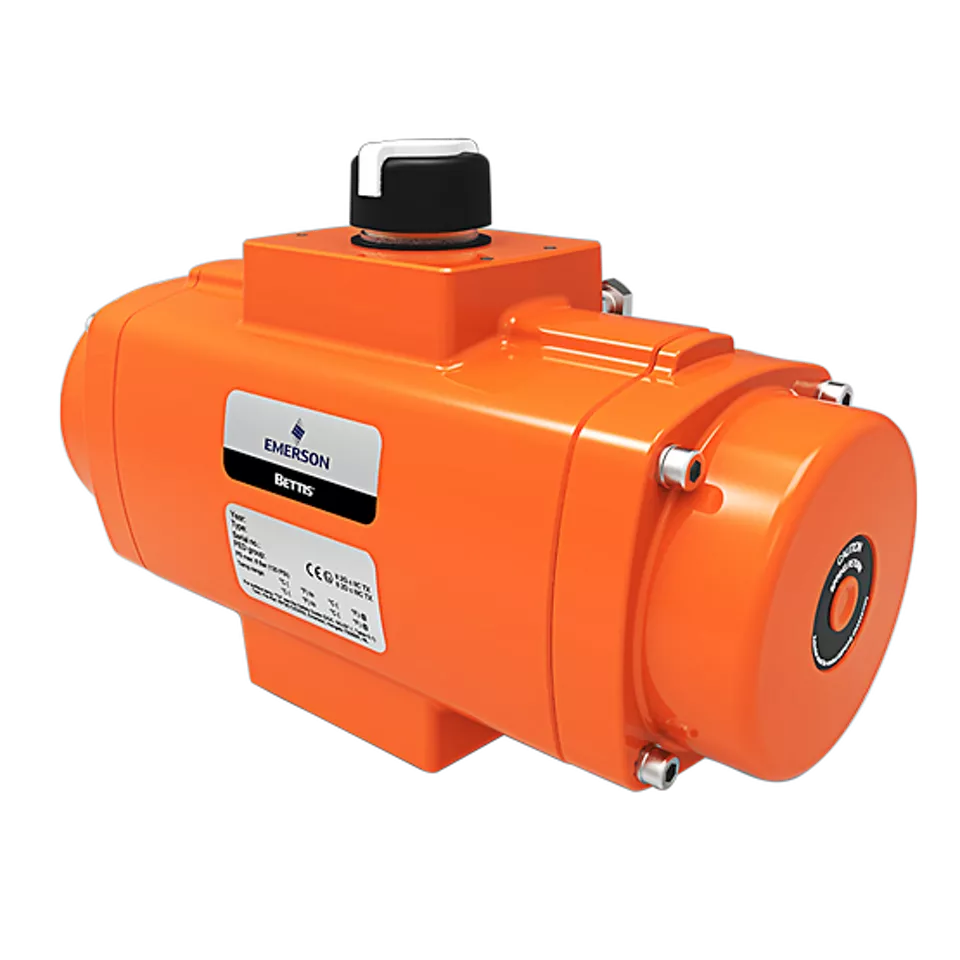

Bettis RPE シリーズアクチュエータのスプリングチェンジトレーニングビデオ 。
このトレーニングビデオでは 、RPEシリーズアクチュエータのスプリングセットの変更方法について説明します 。 このビデオは 、Bettis RPE シリーズのウェブサイトからダウンロードできる IOM マニュアルに記載されている説明書と併せて使用する必要があります 。
Bettis RPE シリーズアクチュエータのスプリングチェンジトレーニングビデオ 。
