バルブおよびアクチュエータ

バルブポジショナ

設定点のばらつきを最小限に抑え、制御ループの安定性を持続するために、コントロールバルブのステムまたはシャフトを配置します。

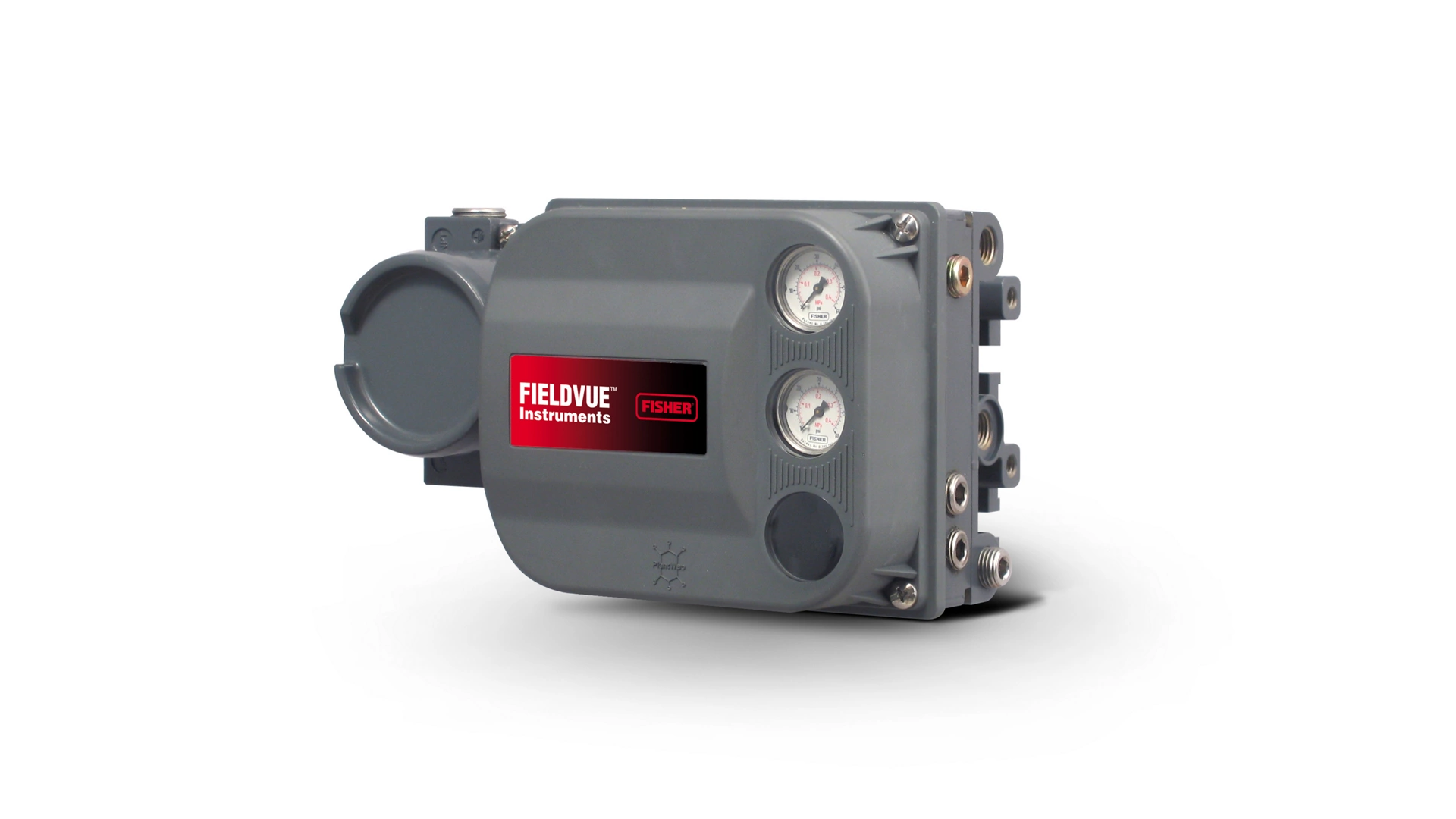

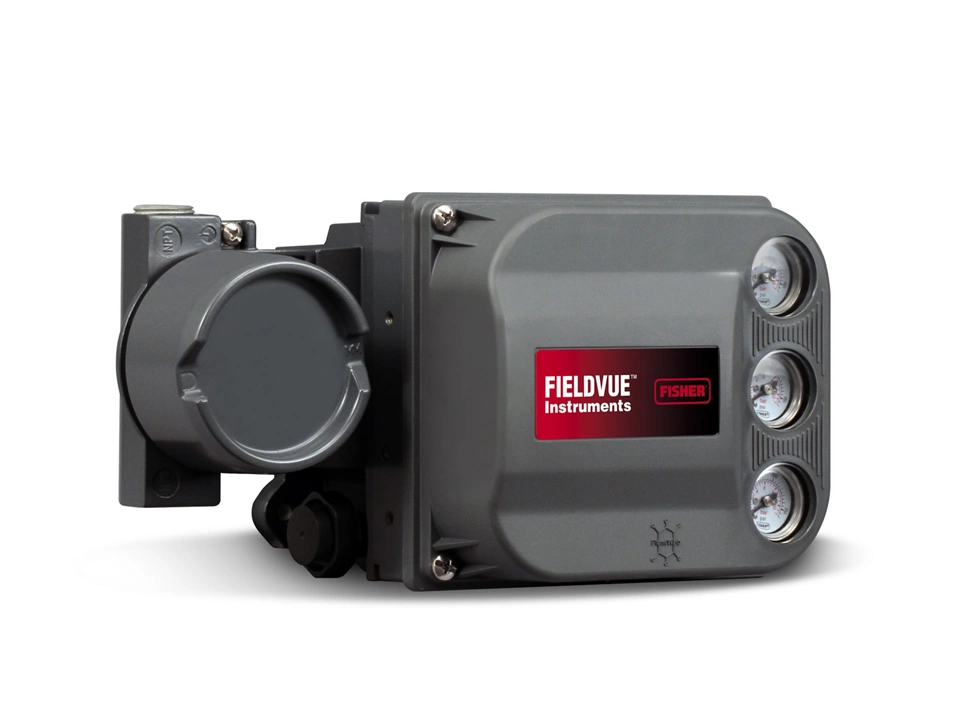

Fisher DVC6200 Series Digital Valve Controller

バルブポジショナとは？

一般的なコントロールバルブの付属品として、ポジショナは、バルブステムまたはシャフトの位置が制御システムからの設定値に対応するように、圧縮空気をアクチュエータに供給します。 バルブポジショナは通常空気式またはアナログの電空式で、バルブの制御が必要な場合に使用されます。 これらはバルブステムまたはシャフトの位置に関するフィードバックを必要とし、バルブを開閉するためにアクチュエータに空気圧を供給します。 空気圧ポジショナとアナログポジショナが基本的なバルブ位置を制御しますが、デジタルバルブコントローラはバルブアセンブリ全体にインテリジェンスをもたらします。

バルブポジショナの仕組み

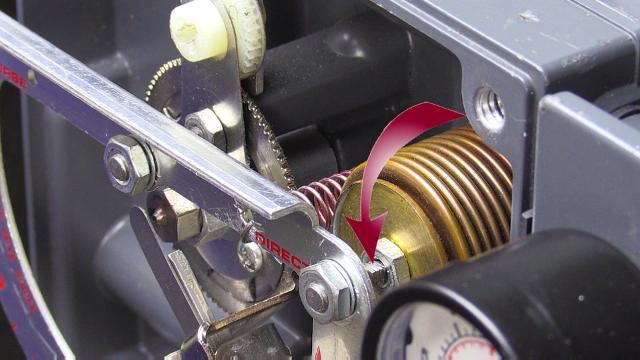

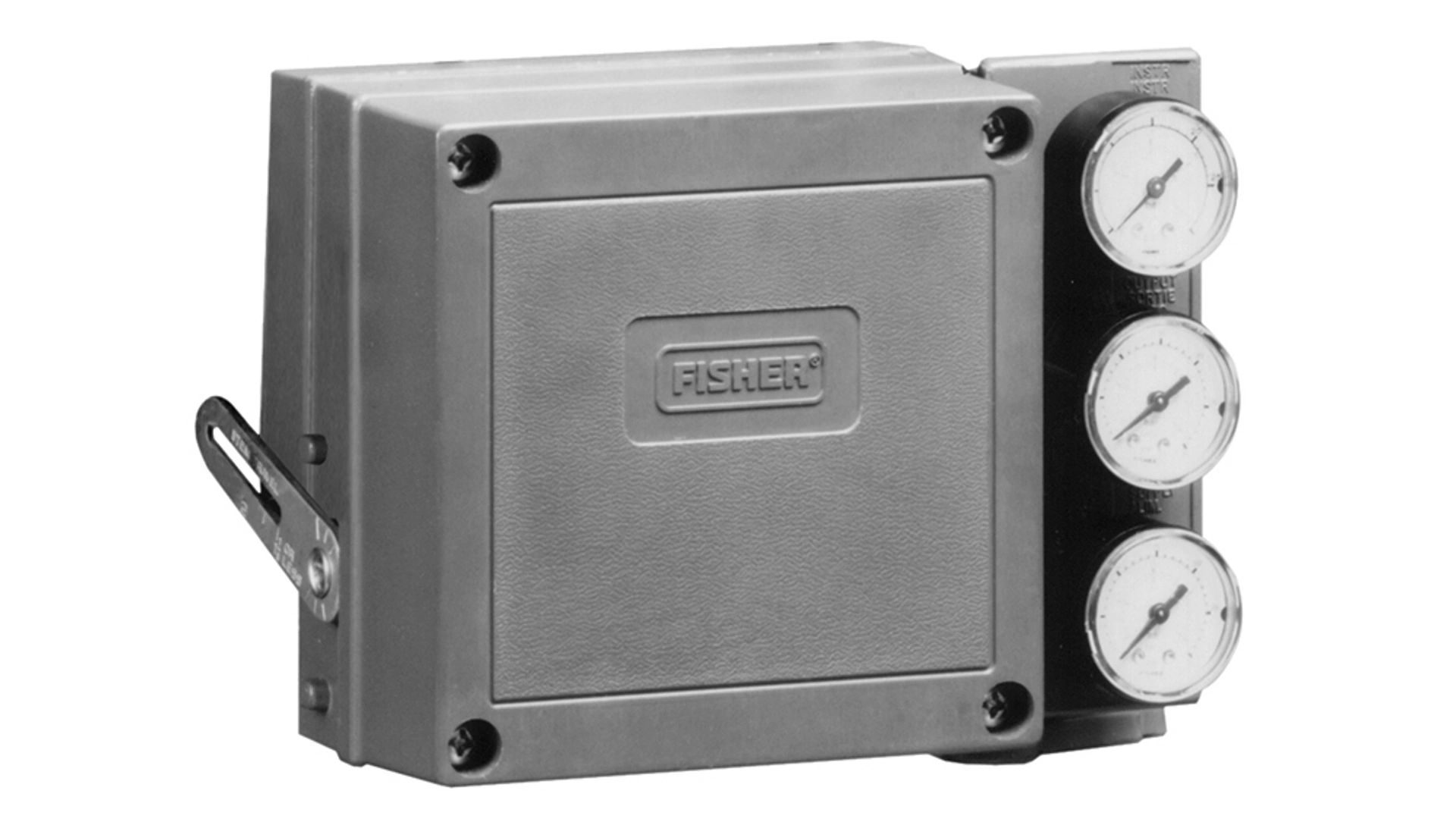

Pneumatic Valve Positioners

空気式バルブポジショナ

従来の処理ユニットは、コントロールバルブへの制御セットポイントとして、空気圧信号を使用しています。 一般的な空気式ポジショナの設計では、空気圧入力信号が制御装置から受信され、コントロールバルブのアクチュエータへの供給圧力を調整し、空気の入力信号に比例する正確なバルブステムまたはシャフトの位置を実現します。

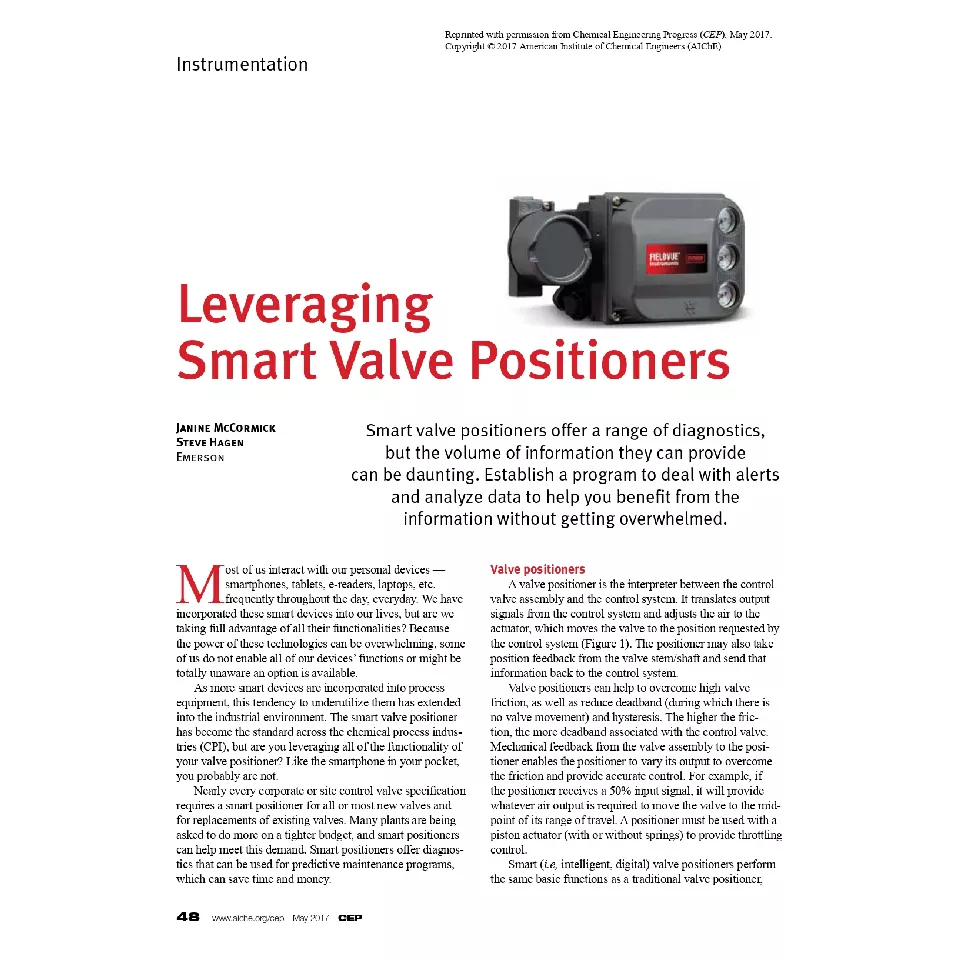

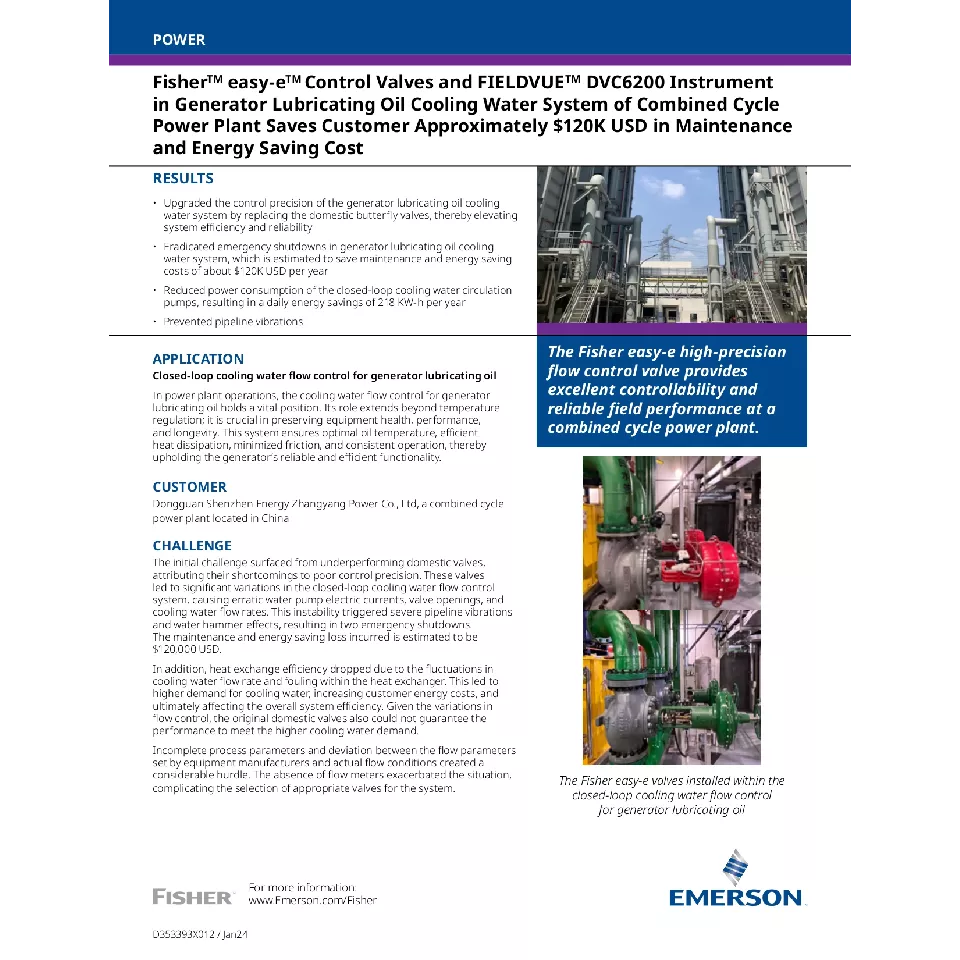

バルブポジショナのリソース

バルブポジショナに関するよくある質問

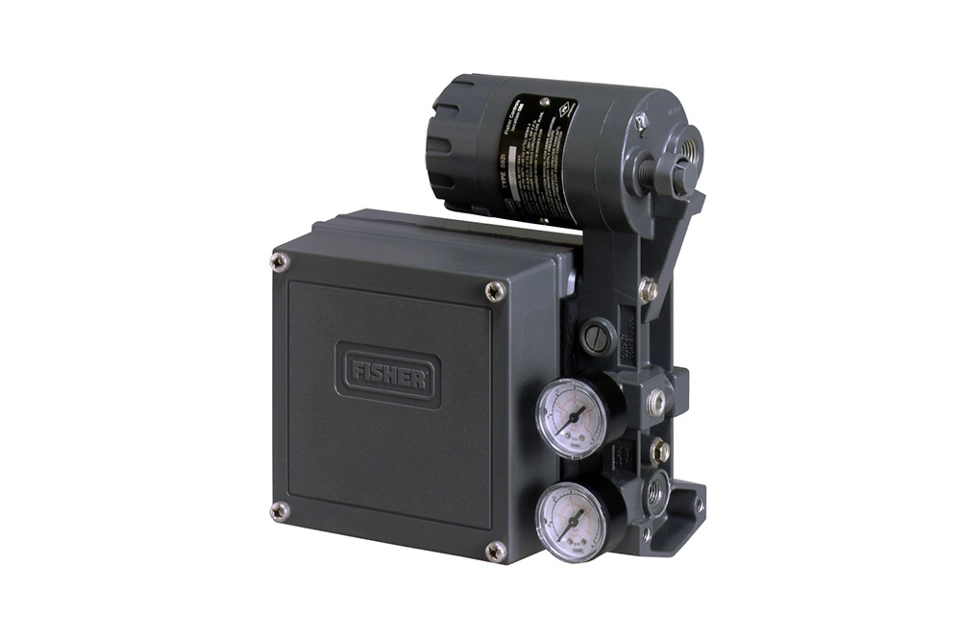

コントロールバルブポジショナは通常、空気式またはアナログ電空式で、バルブがスロットル動作を必要とする場合に使用されます。 ポジショナは、バルブステムまたはシャフトの位置が制御システムからの設定値に対応するように、圧縮空気をアクチュエータに供給します。

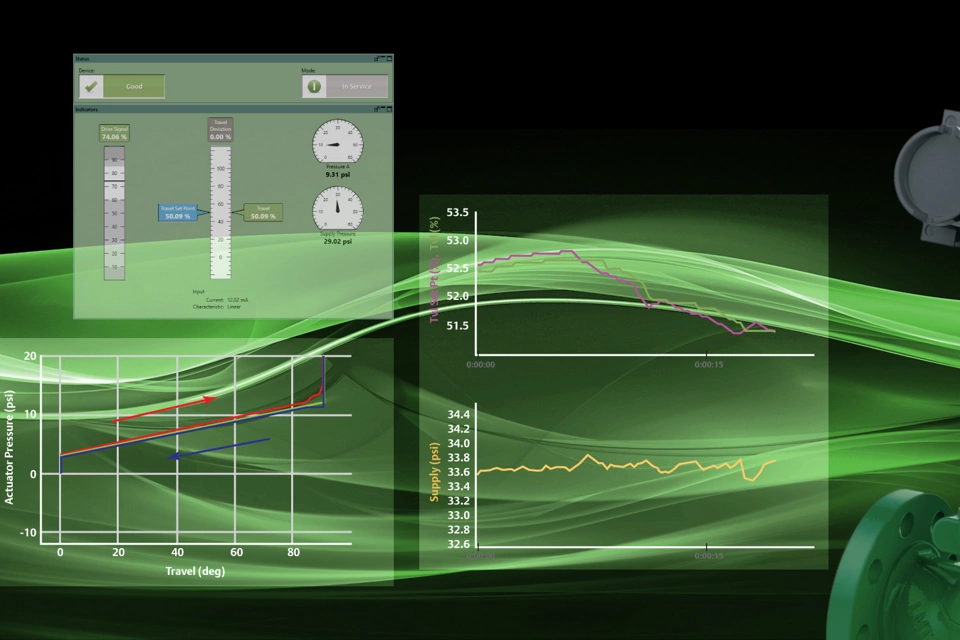

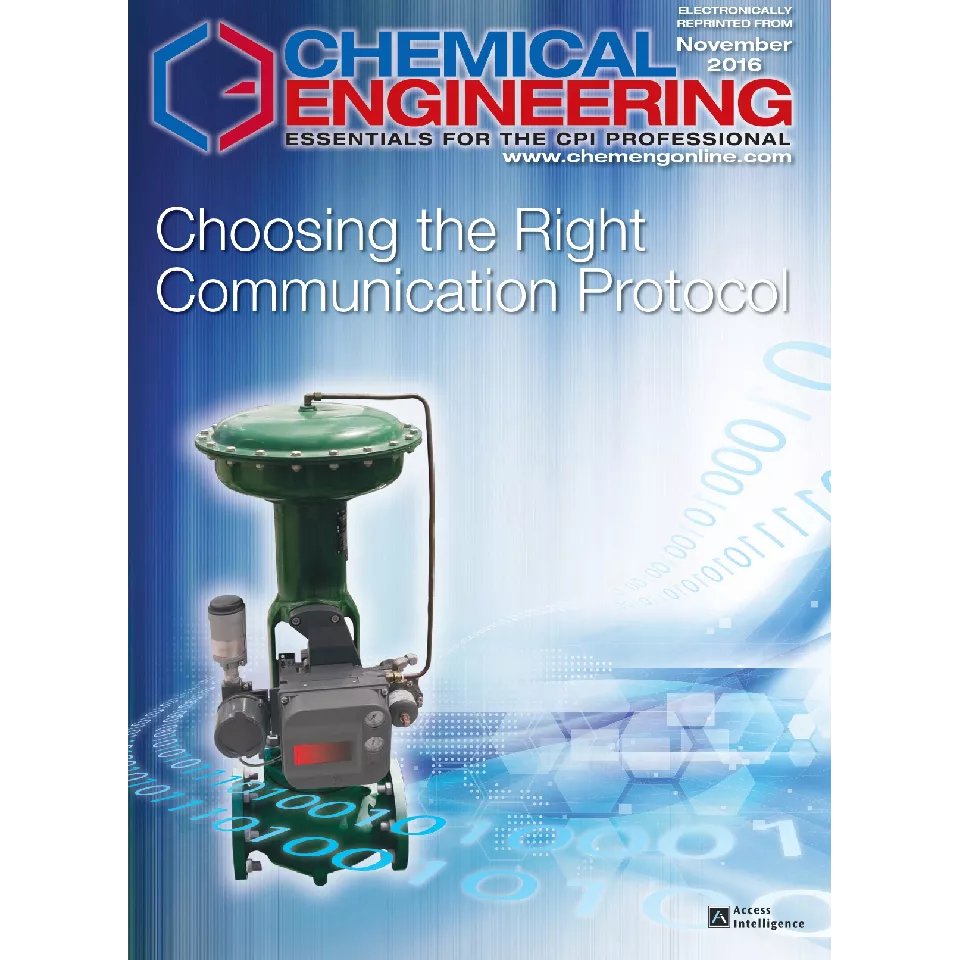

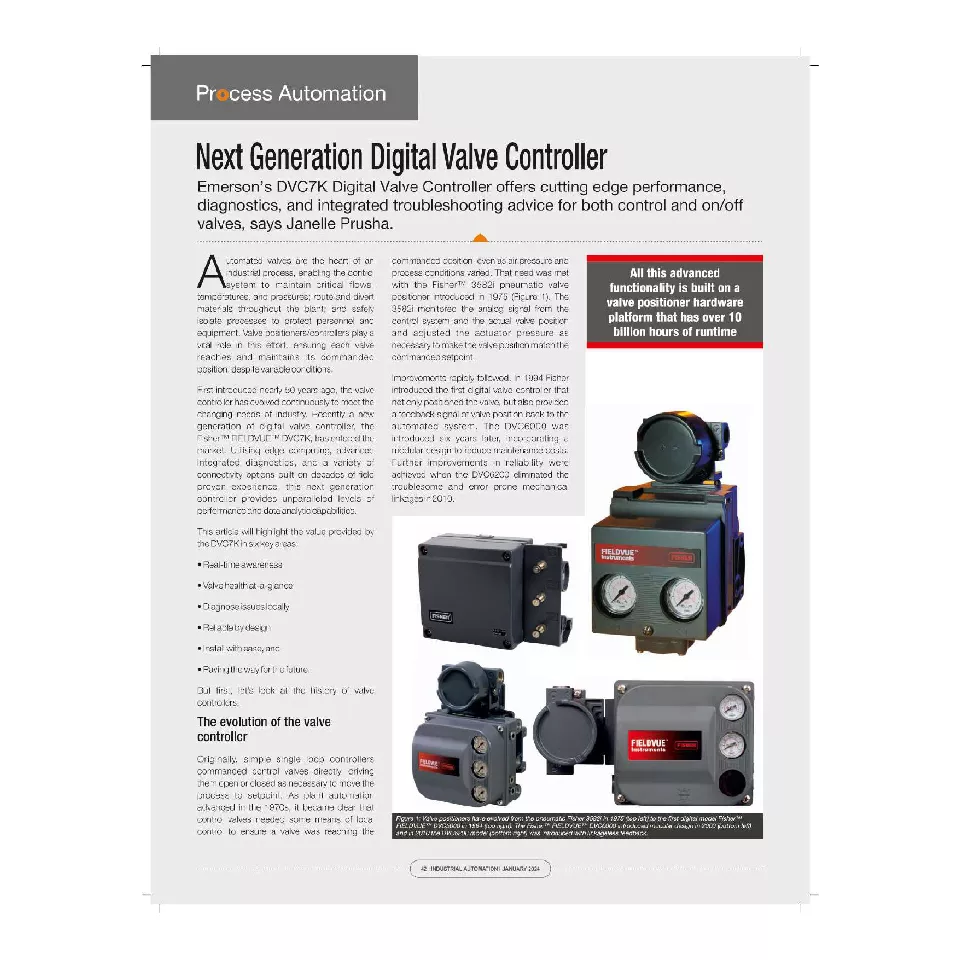

コントロールバルブポジショナは、意図された制御位置にバルブを保持するという単一の目的で役割を果たしますが、デジタルバルブコントローラはデジタル設計によってより多くのことを実現します。 デジタルバルブコントローラは、HART、FOUNDATION フィールドバス、PROFIBUS などのさまざまな通信プロトコルと互換性のあるマイクロプロセッサベースの機器です。 マイクロプロセッサは、診断機能と双方向通信を可能にし、セットアップとトラブルシューティングを簡素化します。
