コントロールバルブ診断

コントロールバルブ診断

デジタル・バルブ・コントローラ内にあるマイクロプロセッサにより、ポジショナは診断テストを実行、分析、および内容保存ができます。診断情報は、コントロールバルブアセンブリ全体の正常性を判断する際に役立ちます。圧力センサー、温度センサー、移動センサー、および内部の読み取り値を使用することで、コントロールバルブの性能と正常性を示すグラフ表示が作成され、推奨されるアクションが提示されます。この情報はその後、メンテナンスが必要なコントロールバルブのアセンブリの要素を識別するために使用されます。

運転中に診断を行うと、機器の空気量、漏れ、供給圧力の制限に関する問題を検出でき、過度の摩擦、不動帯、キャリブレーションからの脱落などといった、コントロールバルブの問題を特定できます。

注目製品

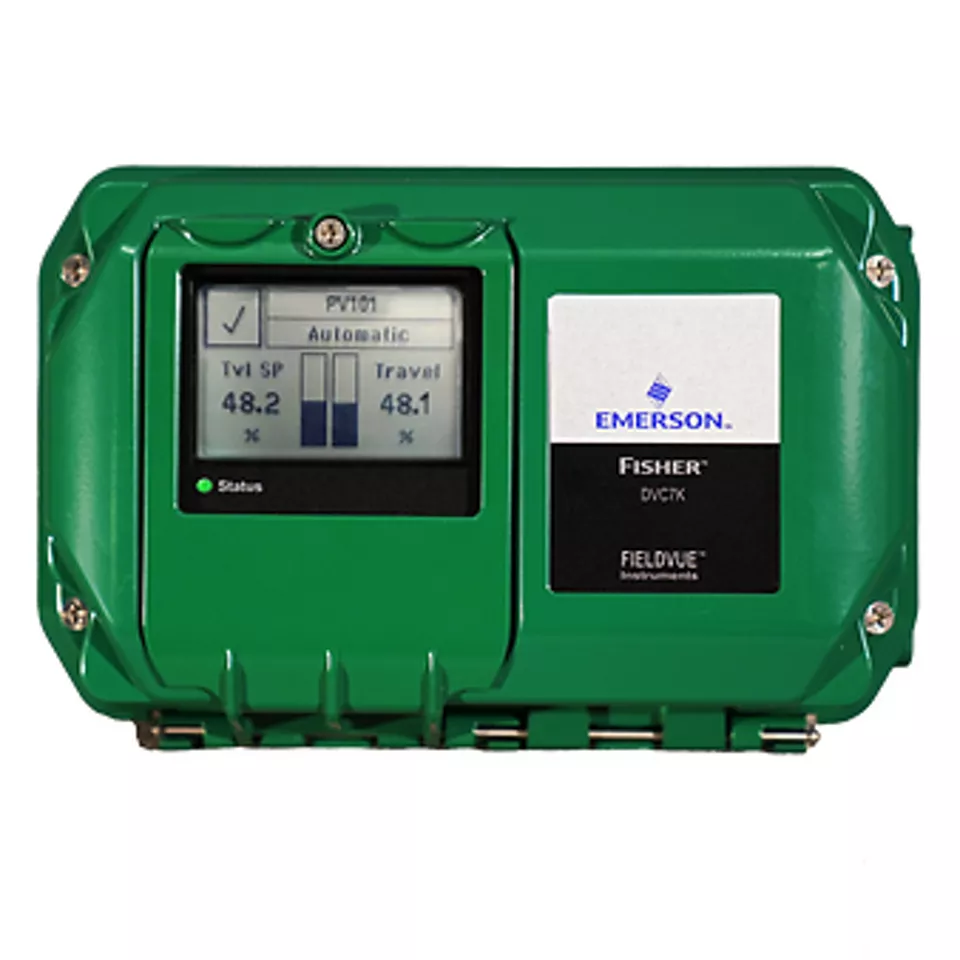

Fisher™ FIELDVUE™ DVC7K デジタルバルブコントローラ

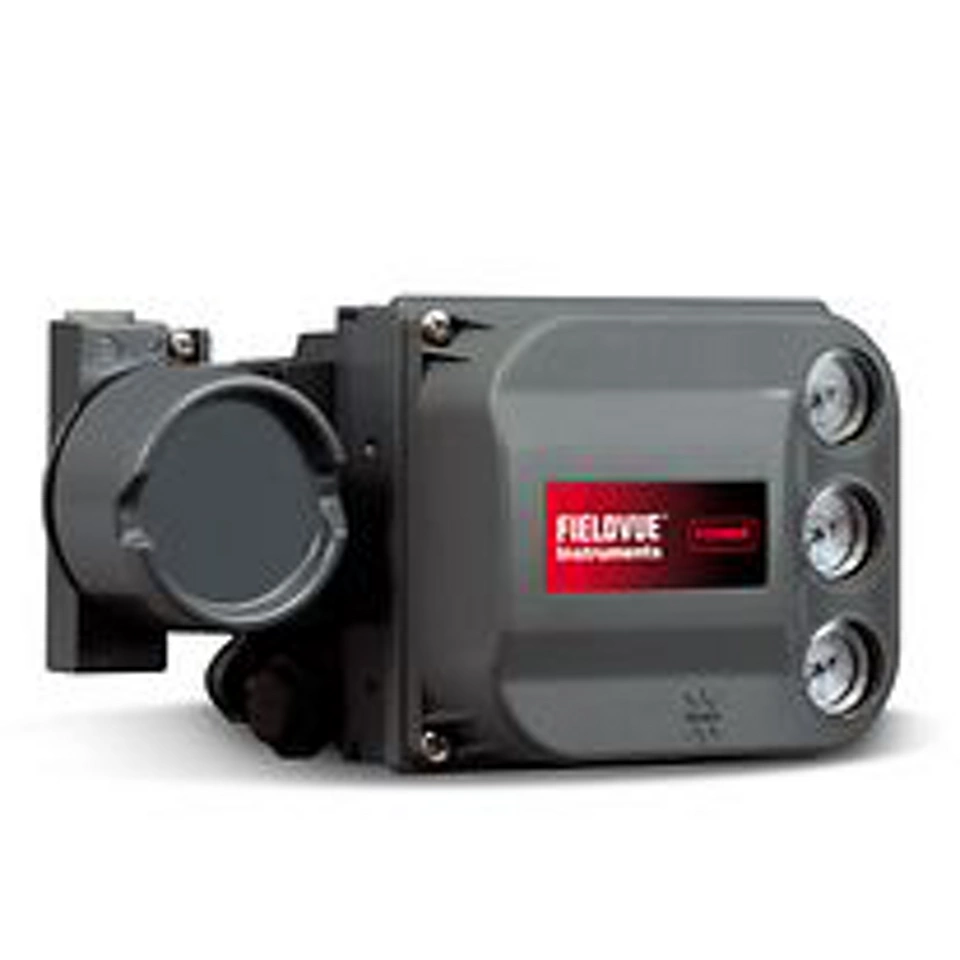

Fisher™ FIELDVUE™ DVC6200 デジタルバルブコントローラ

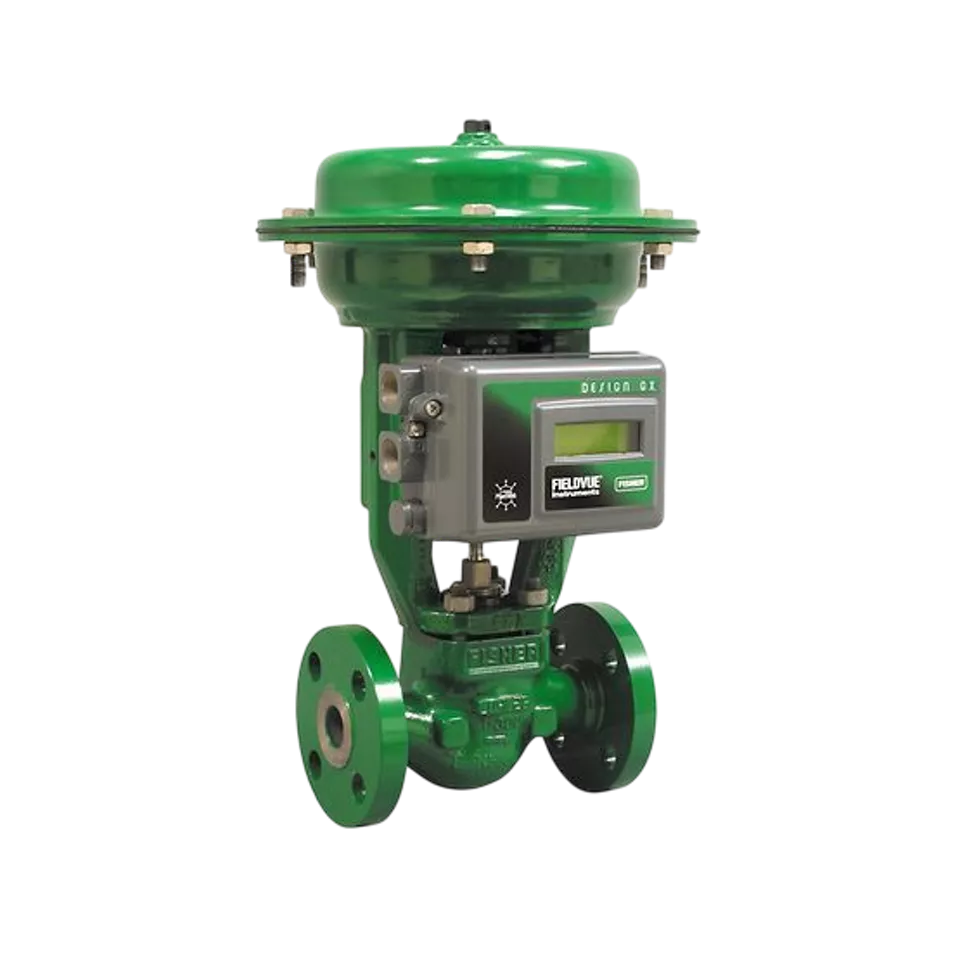

Fisher™ FIELDVUE™ DVC6200f デジタル・バルブ・コントローラ

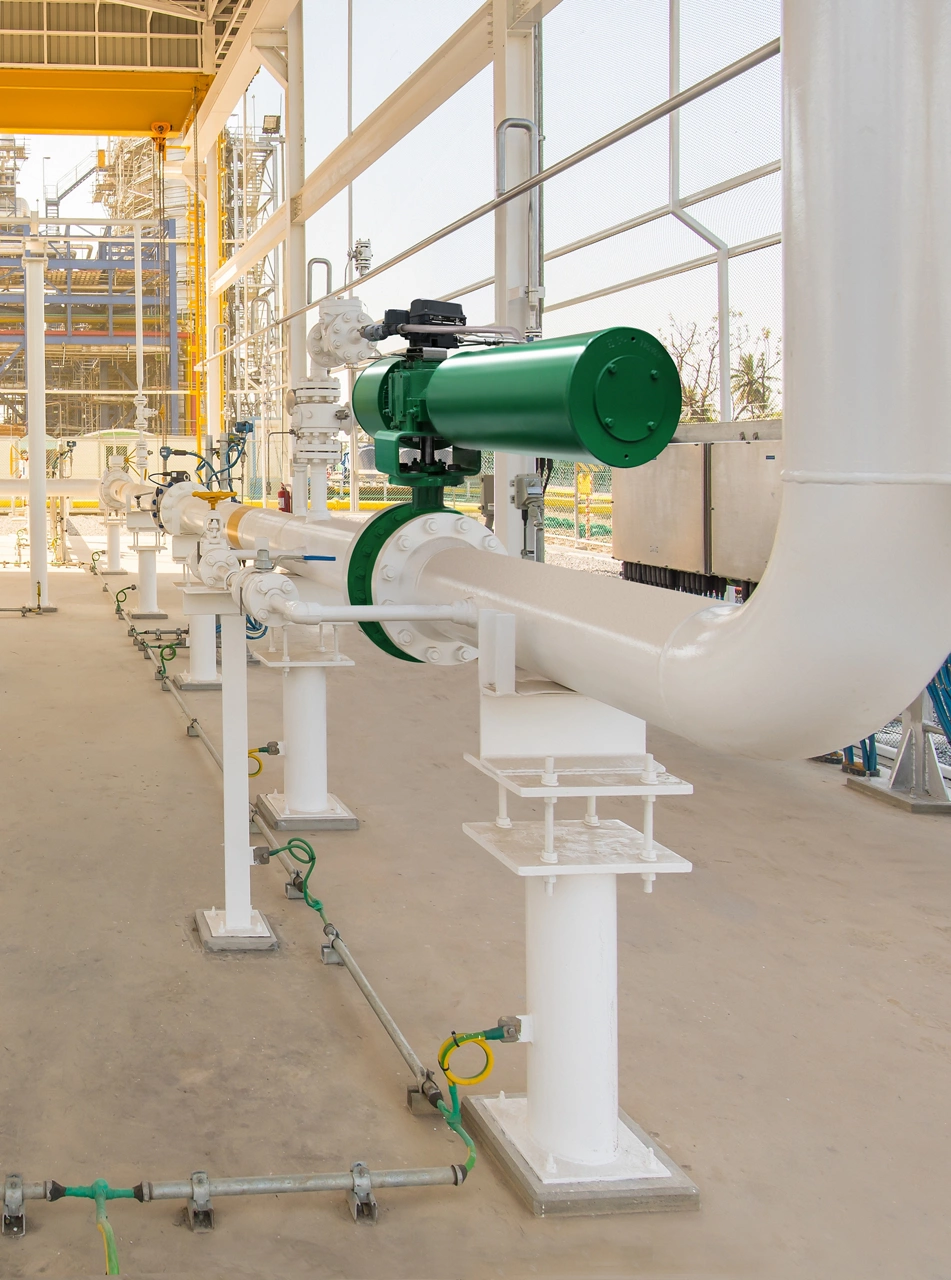

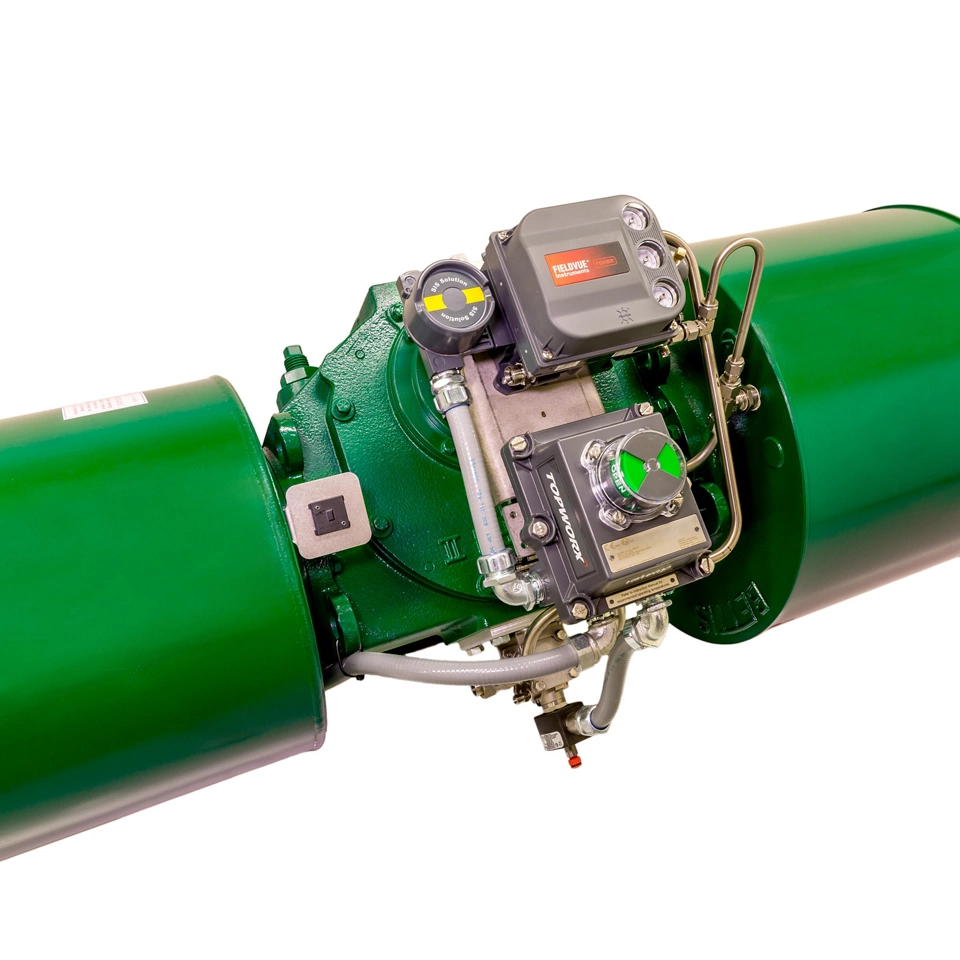

Fisher™ FIELDVUE™ DVC6200 SIS デジタルバルブコントローラ

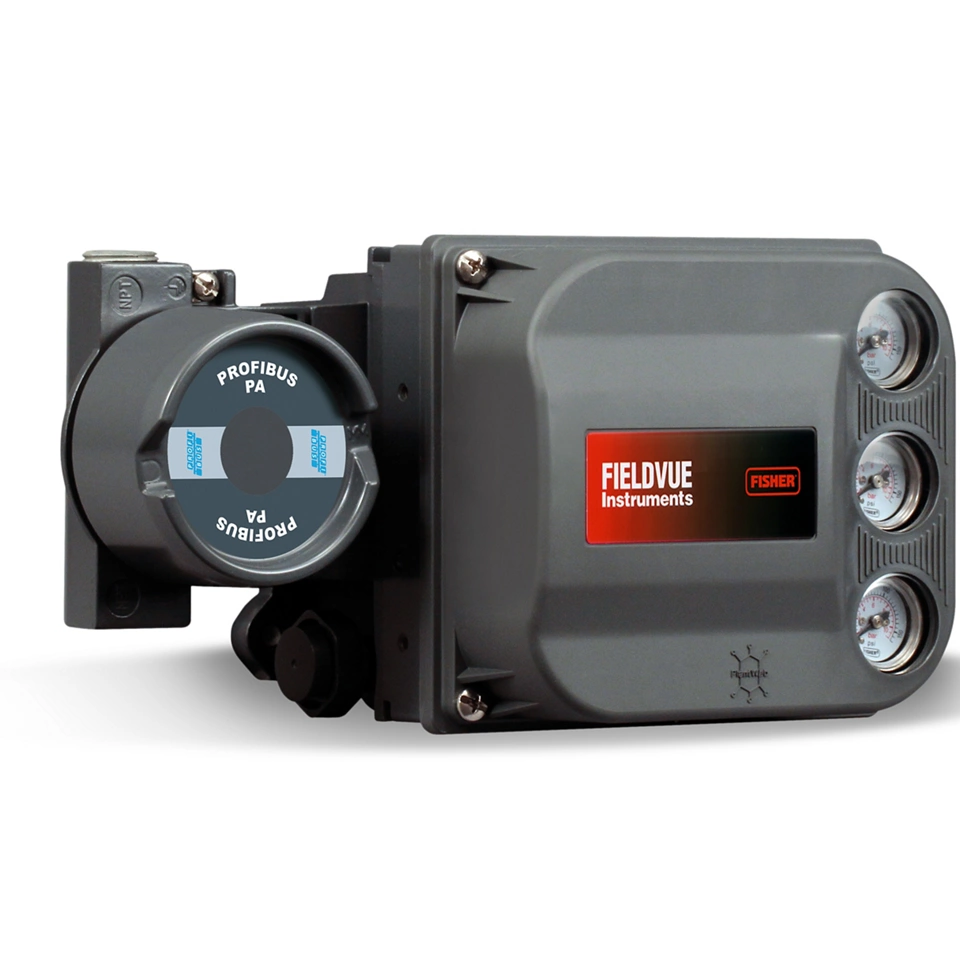

Fisher™ FIELDVUE™ DVC6200p デジタル・バルブ・コントローラ

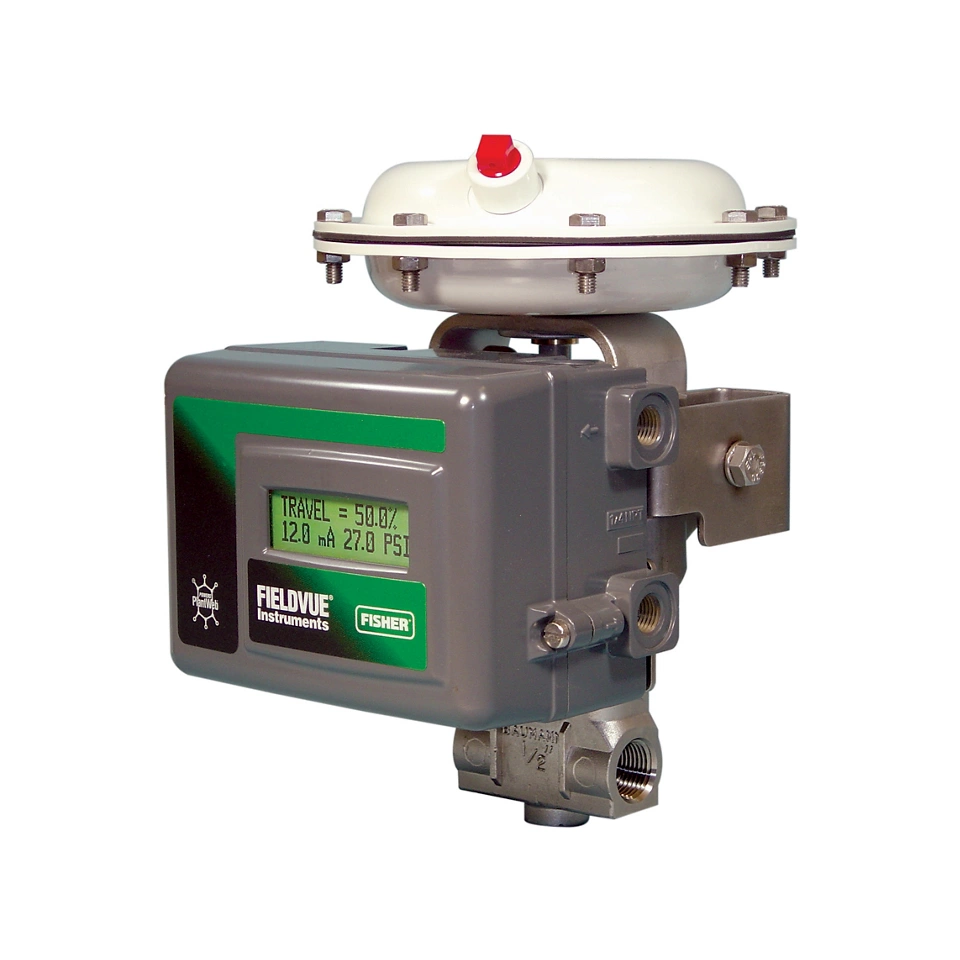

Fisher™ FIELDVUE™ DVC2000 デジタルバルブコントローラ

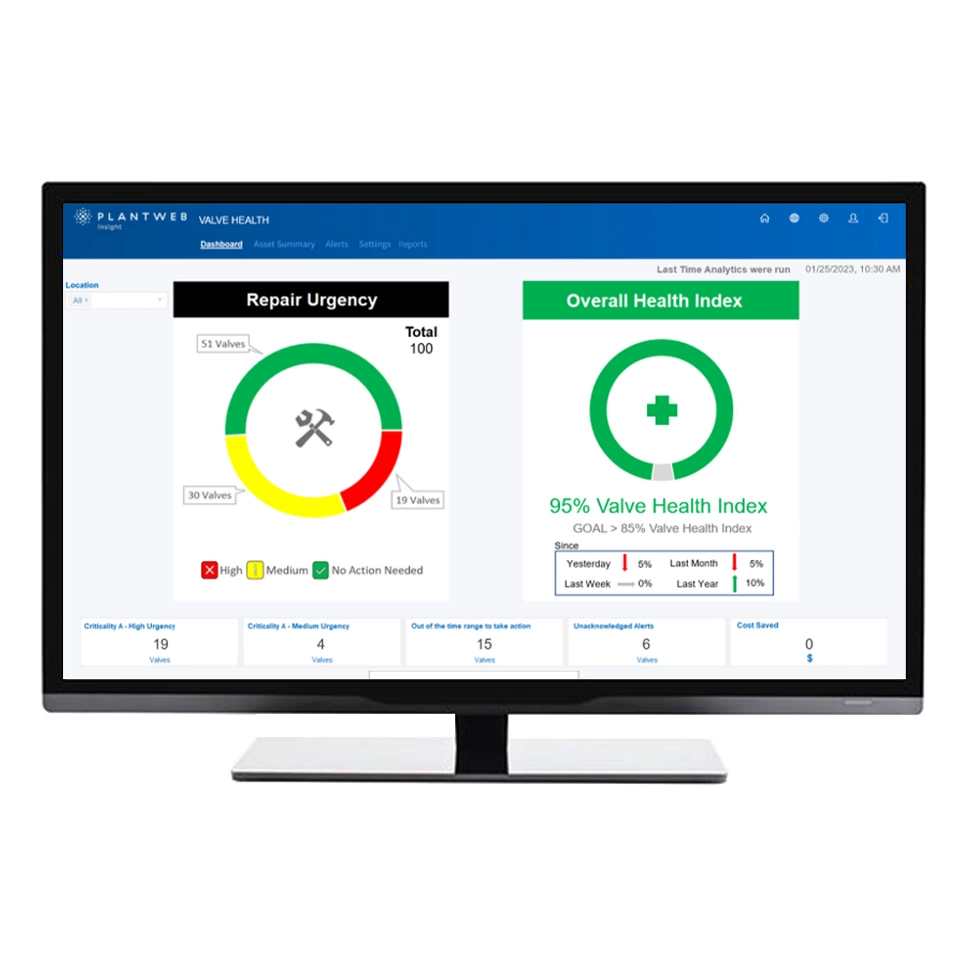

Plantweb Insight™ バルブヘルスアプリケーション

Fisher™ ValveLink™ ソフトウェア

注目のサービス

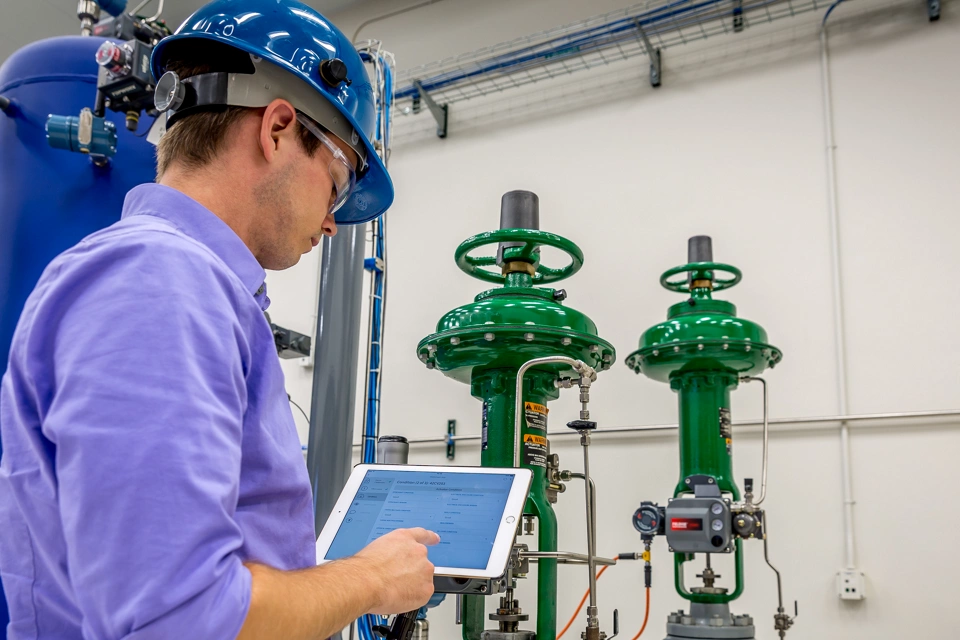

バルブの状態監視

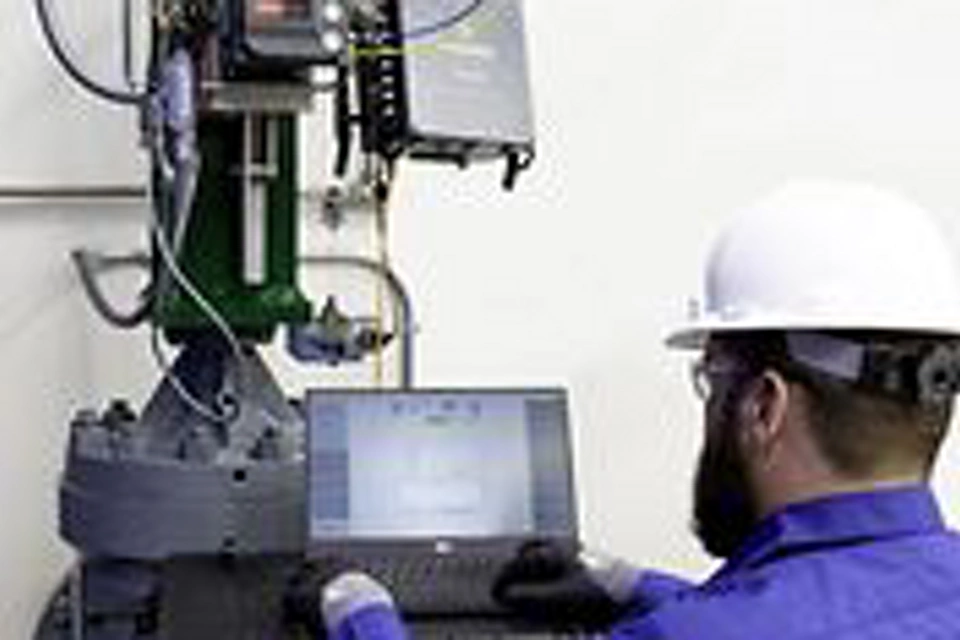

FlowScanner™ 診断サービス

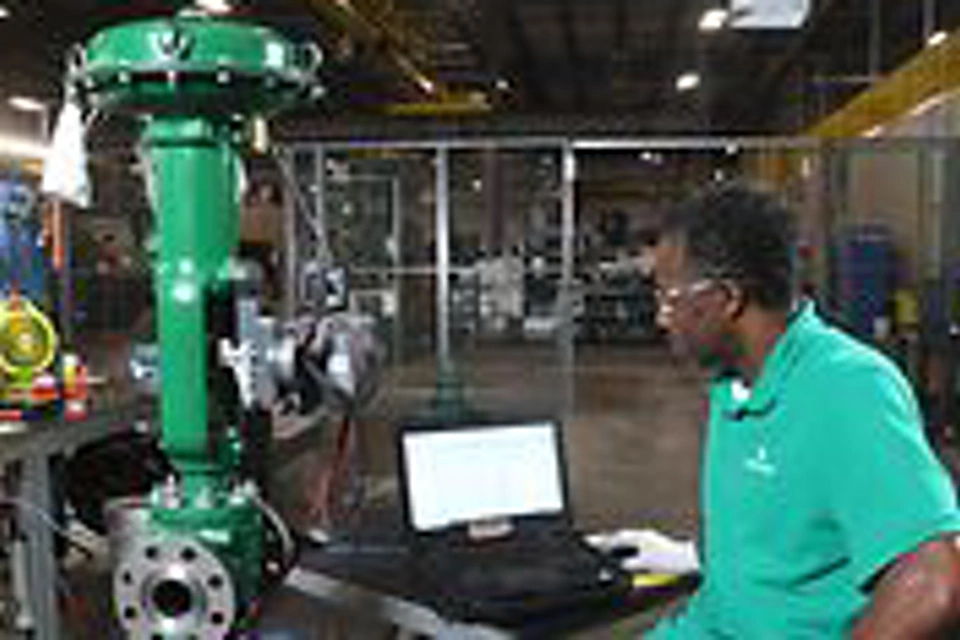

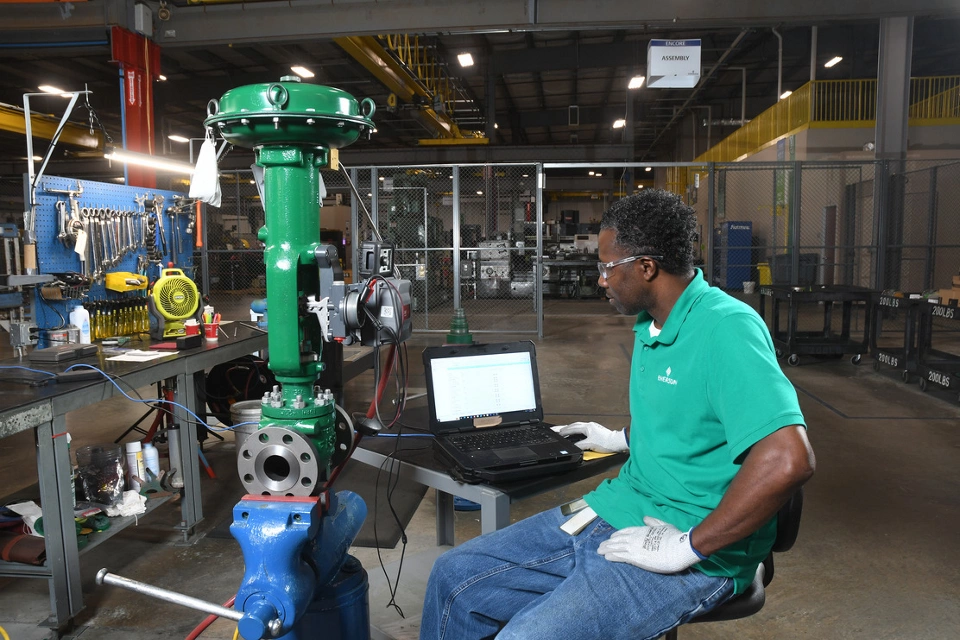

コントロールバルブ診断サービス

コントロールバルブ校正サービス

コントロールバルブ診断の使用

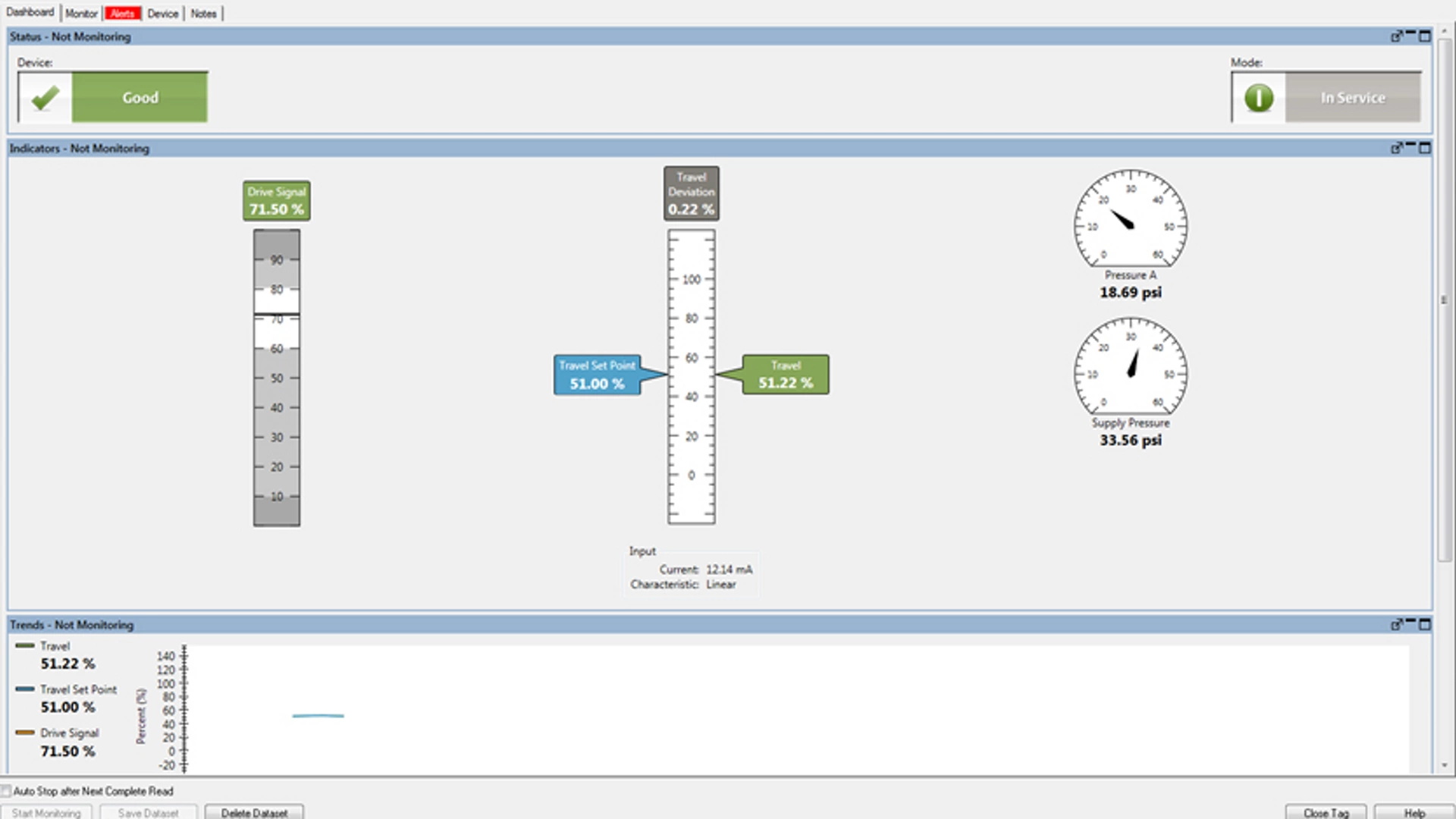

ステータスモニター

ステータスモニターにより、入力電流、移動設定値、移動距離、圧力などといった、機器の操作パラメータをリアルタイムでオンライン監視できます。この診断では、フィールド診断の警告など、実際の警告に関する情報も入手できます。

これらは ValveLink ソフトウェアと FIELDVUE デジタルバルブコントローラの HART 通信 (HC) 診断レベル以上で実施できます。

Valve Total Scan and Step Response Tests

バルブのトータルスキャンおよびステップ応答テスト

バルブシグネチャ、動的エラーバンド、ステップ応答などのサービス外診断では、新たに発生するバルブの問題特定を支援して、性能に影響を与える前に問題や修理箇所を特定します。

•バルブの摩擦、不動帯、遮断機能を評価する

•アクチュエータのバネレートとベンチセットを計算する

•梱包問題の可能性を特定する

•現在の状態と過去のベースライン状態とを比較する

これらは ValveLink ソフトウェアと FIELDVUE デジタルバルブコントローラの高度な診断 (AD) レベル以上で実施できます。

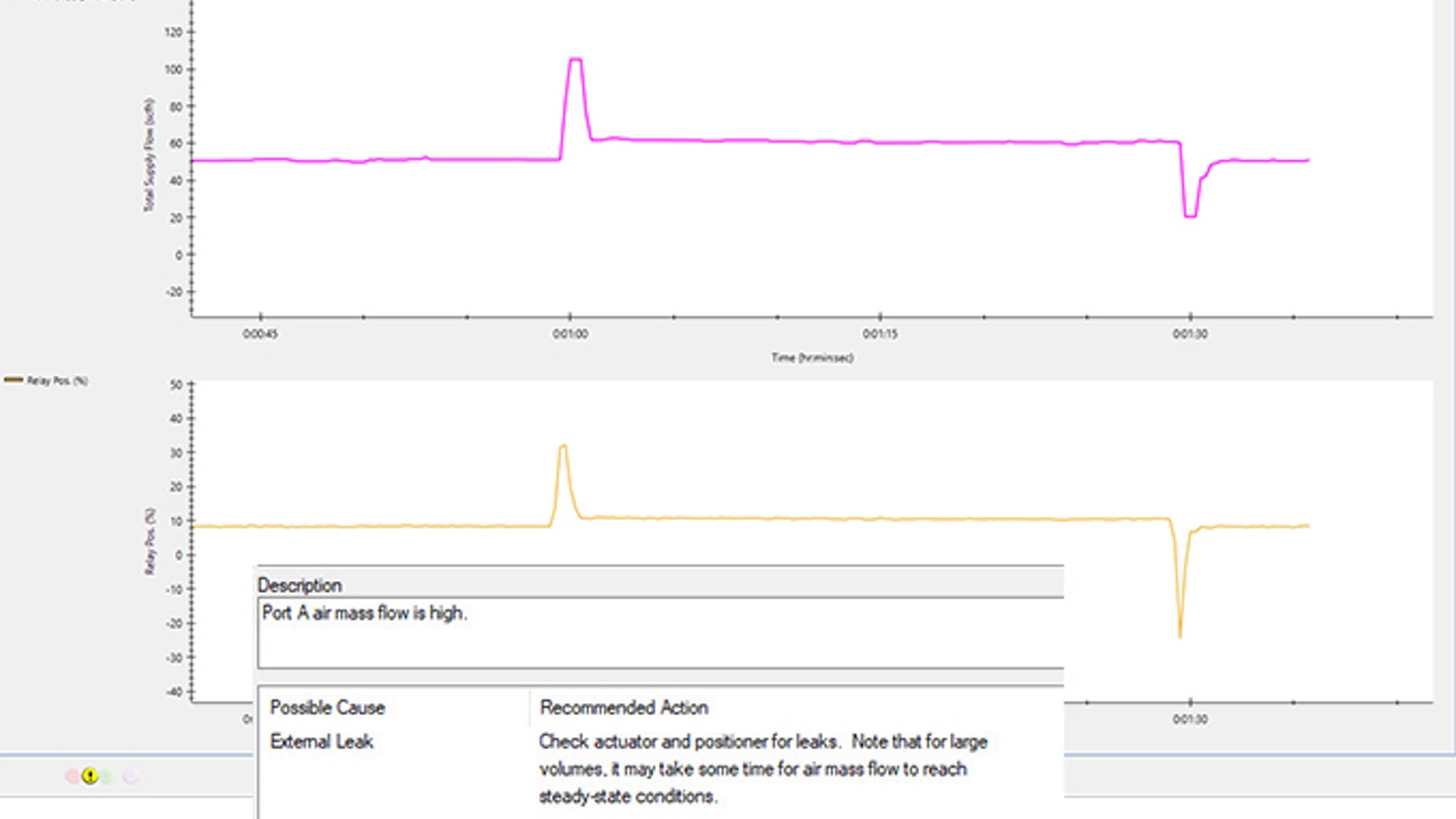

空気漏れ

空気質量流量診断では、アクチュエータアセンブリを通る機器の空気流量を測定します。センサーが複数あるため、この診断では、デジタルバルブコントローラからの正 (供給) と負 (排気) の空気質量流量の両方を検出できます。この診断では、アクチュエータまたは関連するチューブの漏れを検出するだけでなく、一段と難しい問題も検出します。例えば、ピストンアクチュエータの場合、空気質量流量診断ではピストンシールの漏れや O リングの破損を検出できます。

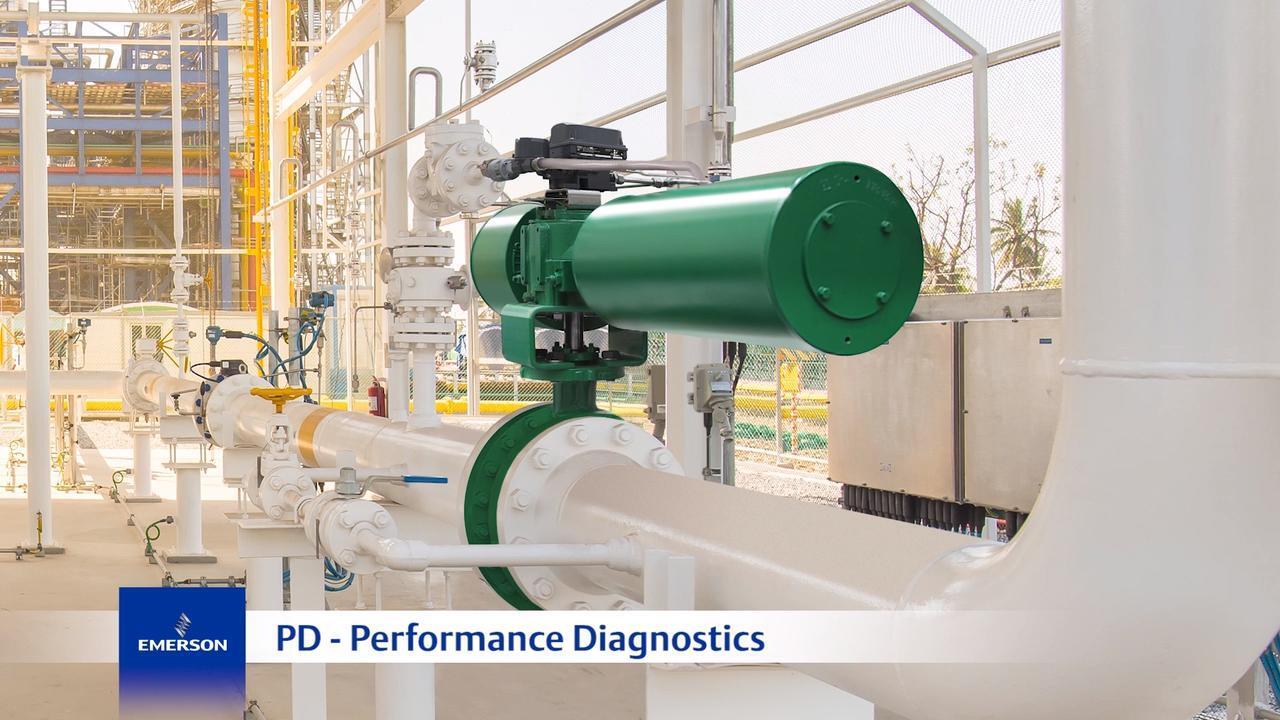

これらは ValveLink ソフトウェアと FIELDVUE デジタルバルブコントローラの性能診断 (PD) レベルで実施できます。

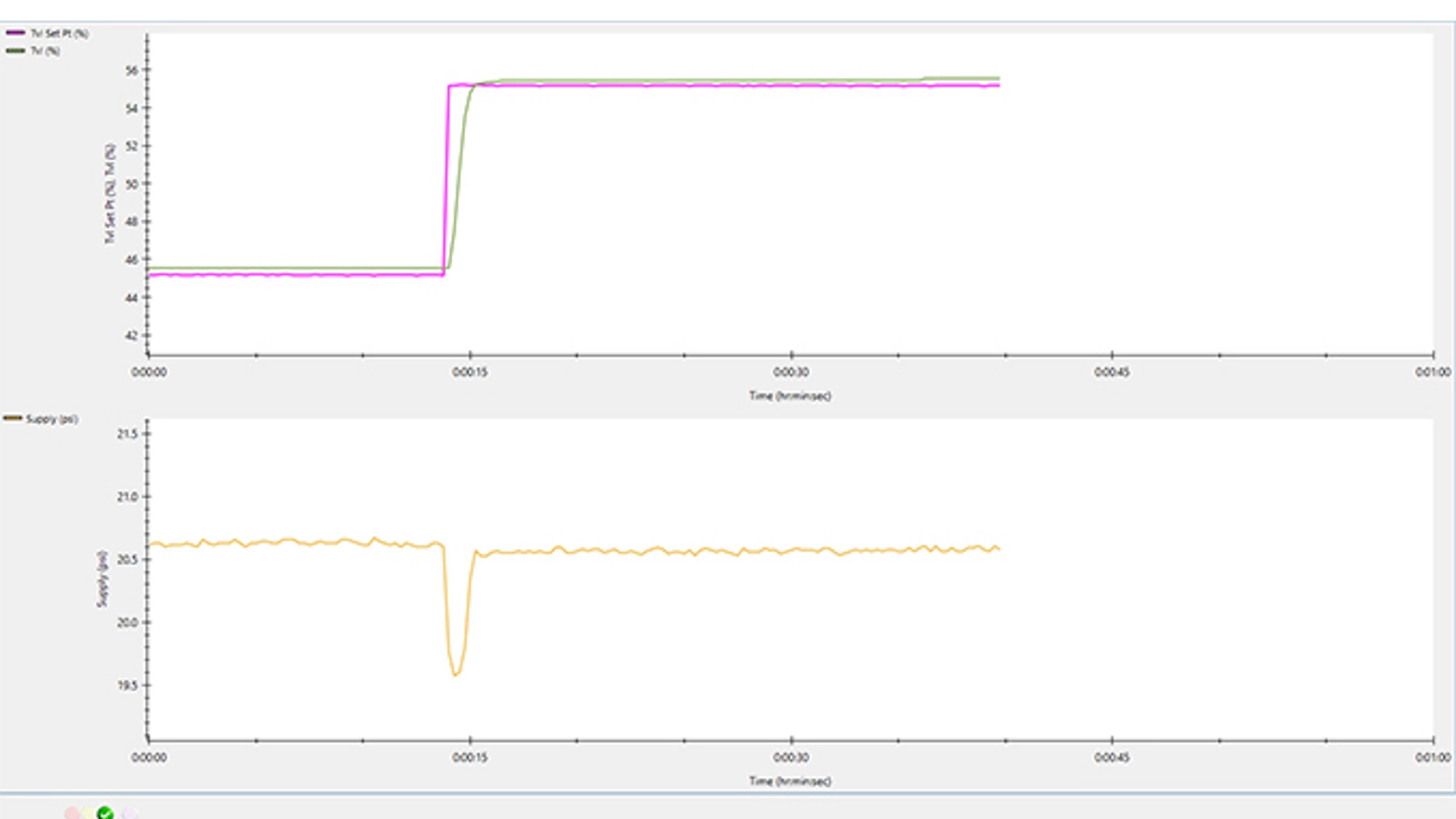

供給圧力

供給圧力診断では、供給圧力に関連したコントロールバルブの問題を検出します。この運転中に行う診断では、供給圧力の低値と高値の両方を検出します。適切な供給圧力を確認することに加えてこの診断を使用すると、大きく上昇して移動している間の空気供給の垂下を検出して数値化できます。これは、供給ラインの制限を特定する際に特に役立ちます。

これらは ValveLink ソフトウェアと FIELDVUE デジタルバルブコントローラの性能診断 (PD) レベルで実施できます。

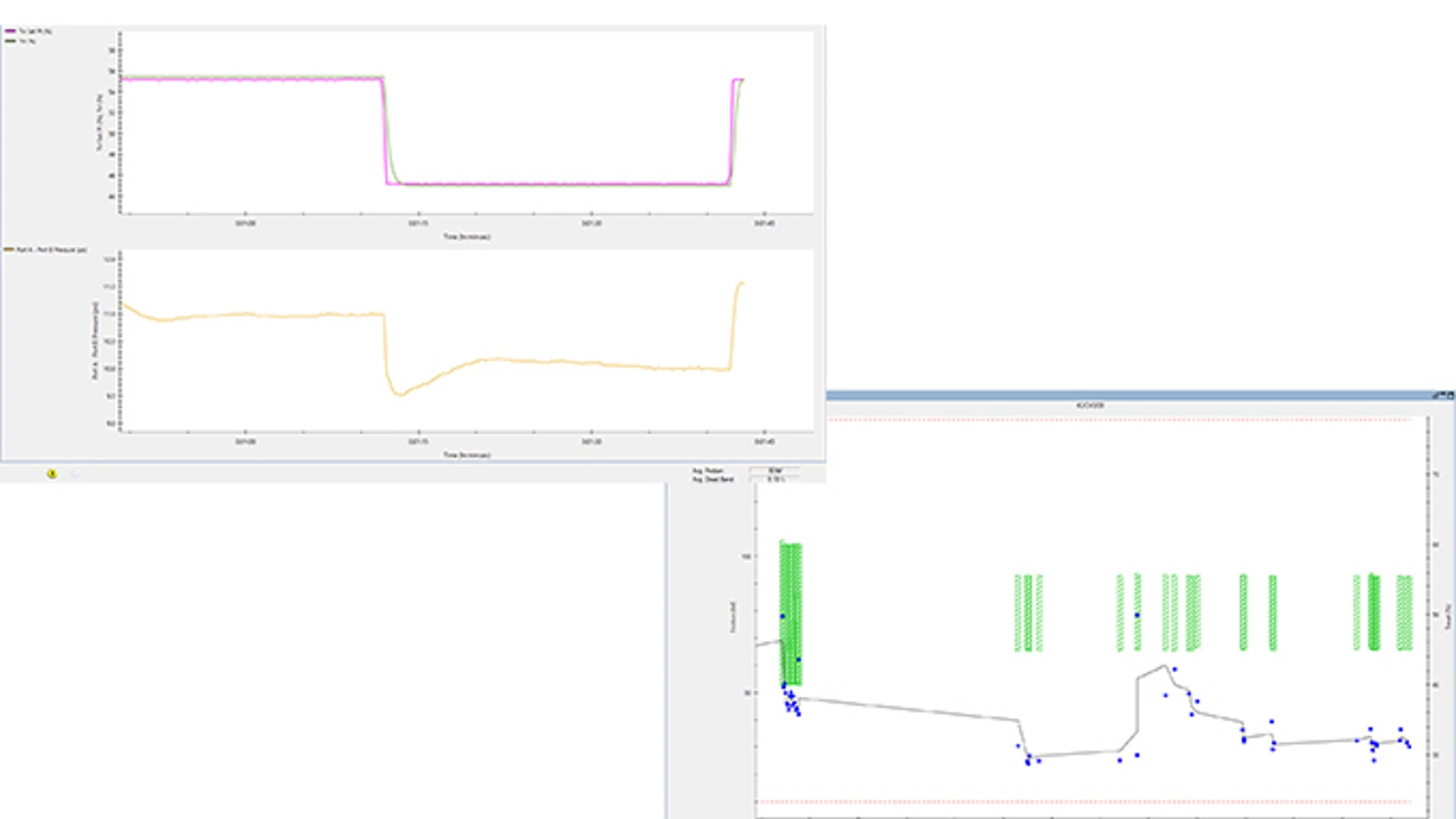

In-Service Friction and Friction Testing

運転中の摩擦と摩擦の傾向

運転中の摩擦および不動帯診断により、制御システムで制御されているバルブの摩擦を判断します。摩擦診断データを収集して傾向分析を行い、プロセス制御に影響するバルブの変化を検出します。

これらは ValveLink ソフトウェアと FIELDVUE デジタルバルブコントローラの性能診断 (PD) レベルで実施できます。

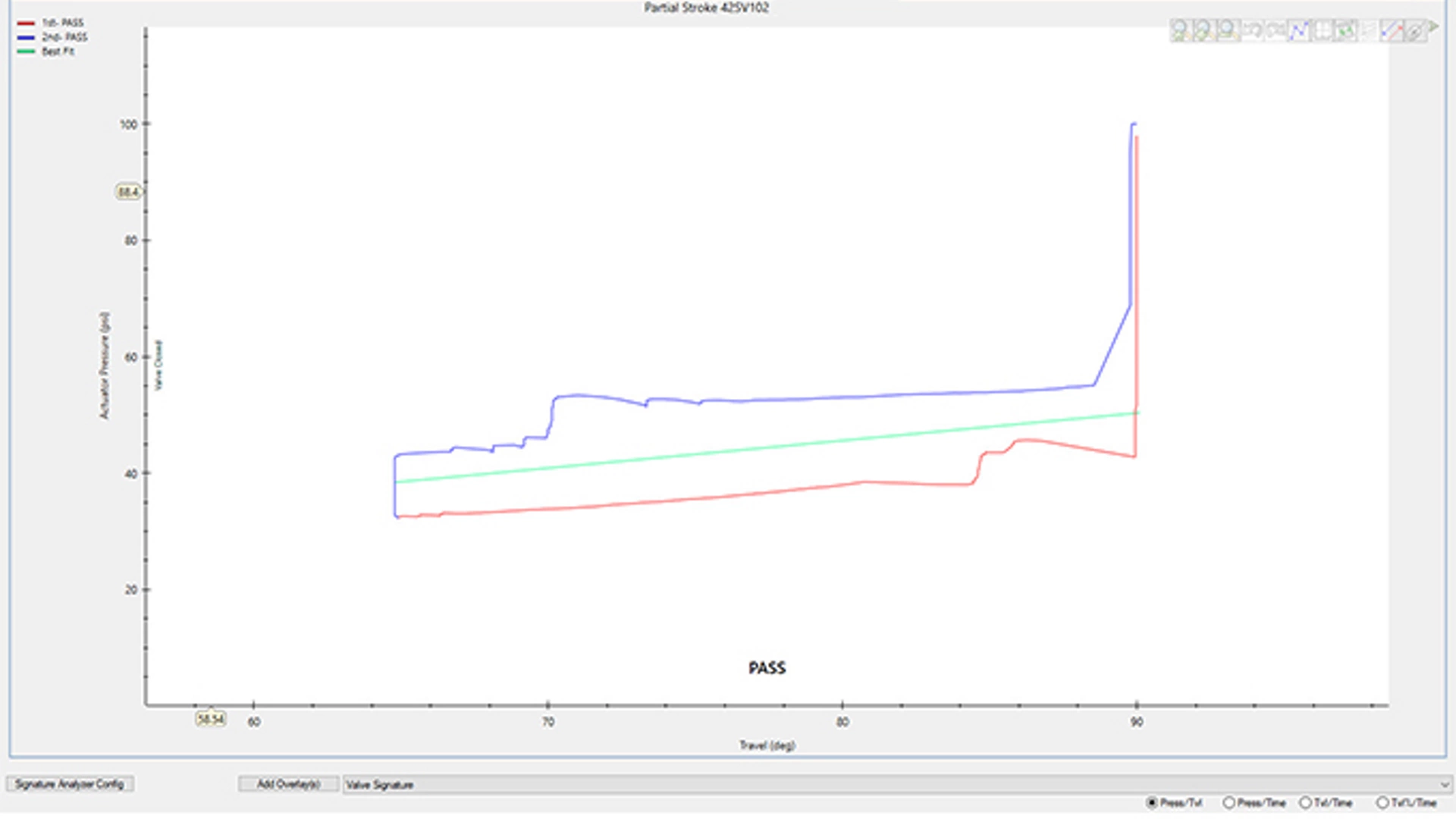

パーシャルストローク試験

デジタルバルブコントローラは、パーシャルストロークテストの機器として使用できます。機器は、バルブをバルブの総移動距離の一部だけをゆっくりと移動させてバルブのパーシャルストロークテストを実行した後で通常の状態に戻ります。こうすることで、プロセスの中断を最小限に抑えながら、安全バルブの機器構成品を動かします。

さらに、デジタルバルブコントローラには、問題の可能性を診断し、テスト結果を伝える機能があります。デジタルバルブコントローラは、全テストに関する文書だけでなく、緊急事態において必要となる全文書を提供でき、テストの証拠として利用できます。

これらは ValveLink ソフトウェアと FIELDVUE デジタルバルブコントローラのパーシャルストロークテスト (PST) および安全計装システム (SIS) 診断で実施できます。
