C-ボールバルブ

C ボールバルブとは？

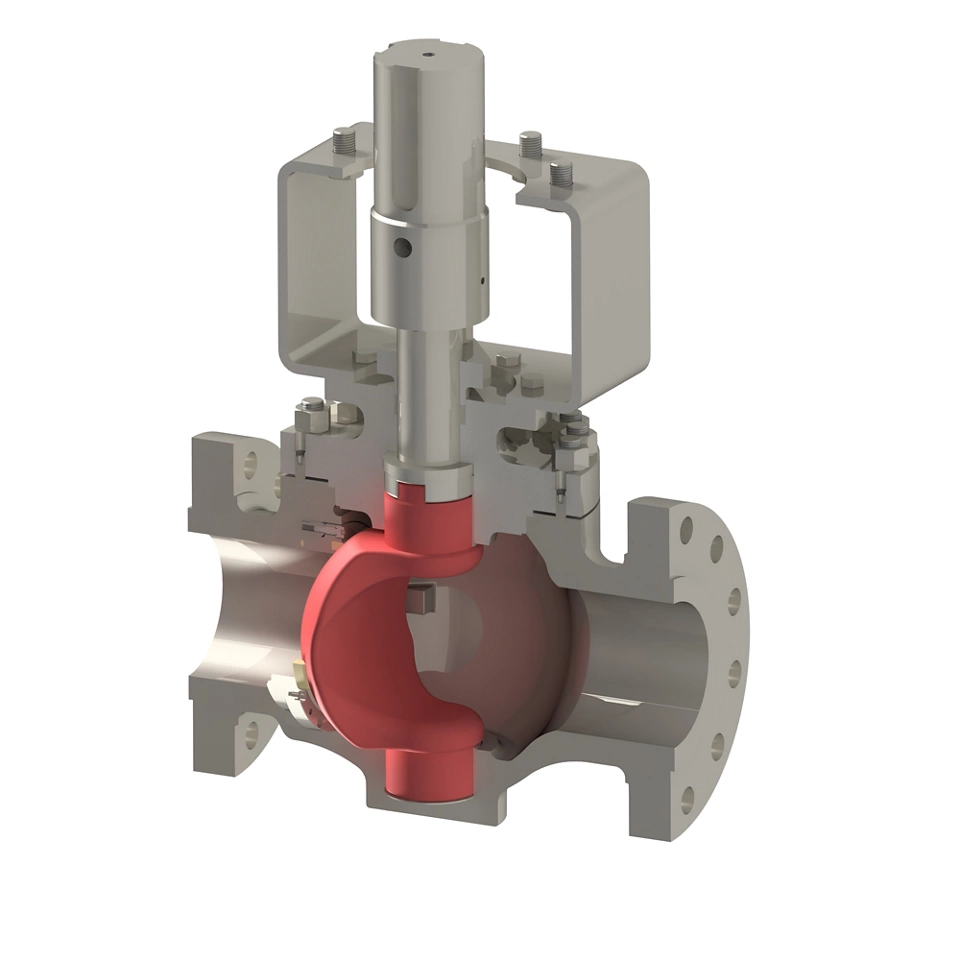

二次偏心 C ボールバルブは、基本的には従来のボールバルブに似ていますが、ハーフボールで「C」形状になります。この C 型ボールは、2 つの面を相殺させて、固定式シートに対するカムの影響で密閉状態をつくる二次偏心の動きを可能にします。

Emerson の高度な AEV 設計は、優れた密閉性能があり、問題のある従来のボールバルブの空洞が排除されています。また、密閉ポイントまで非接触の開閉動作により長持ちします。

この設計により、プロセスの圧力に依存しない堅固な密閉が可能になり、従来のトラニオンマウント型ボールバルブにおける信頼性の問題で根本原因となっているシートと本体の間のスプリングやダイナミックシールが不要になります。

Emerson の高度な設計により、優れたシール性能と信頼性できるオペレーションが実現し、保守費用を最小限に抑えることができます。

C ボールバルブの仕組み

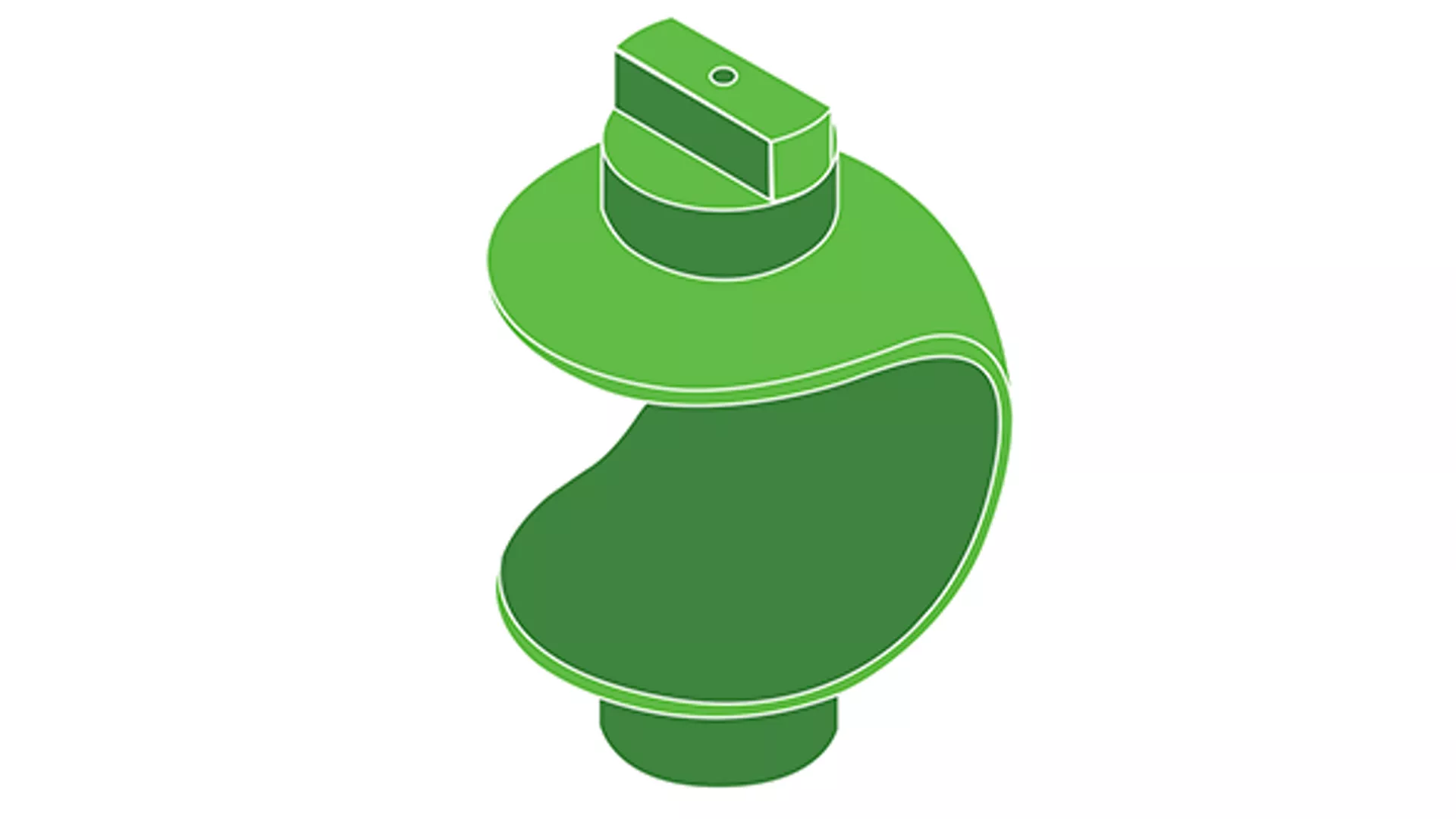

設計

独自の "C" ボール形状および二次偏心設計によって有効になると、²XC ボールは、2 つのベクトルに沿って移動し、シートや "C" 接触部で摩擦や装着を行わずにバルブを開閉することができます。

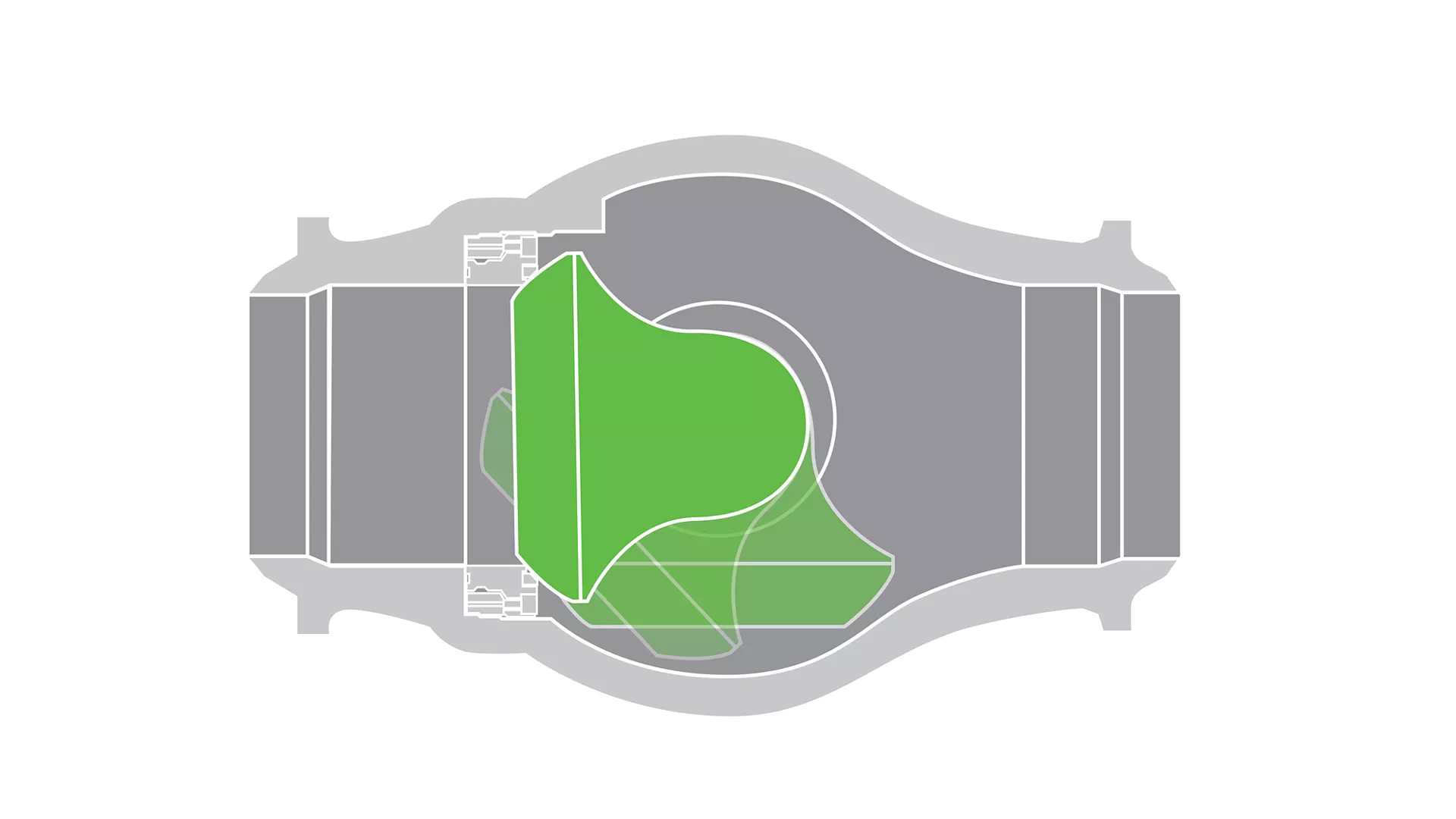

シーリング

C ボールは、両端が凸形状の密閉機構が特徴的です。密閉動作中、C ボールは粒子をバルブシートに押し付けるのではなく、粒子を掃き出します。この設計により、粒子がシートとボールの間に閉じ込められないようになります。これは、粒子を含む扱いにくい媒体で優れた密閉性を実現するために非常に重要です。

シールエネルギーはステムを介して固定シートに伝達されるため、リップシール、スプリング、またはダイナミックシールが不要になります。これにより、本質的に耐火性の設計で、高圧および低圧で優れた、信頼性の高い、均一な締め切り性能が得られます。

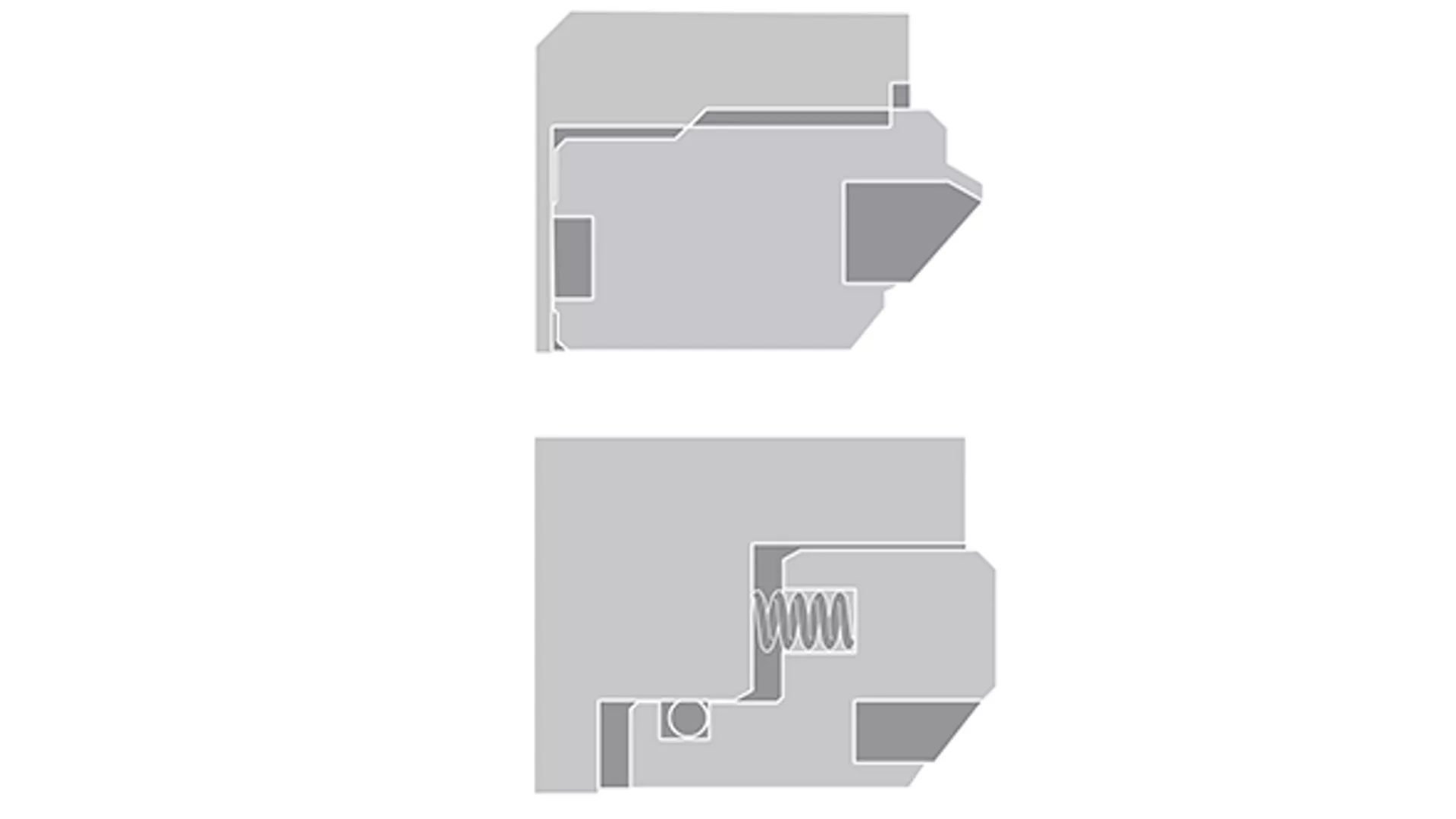

安全性

C 形状は、従来のバルブにあったボール空洞も排除しており、真の双方向設計で不安定な閉じ込められた製品が拡大することによる壊滅的な故障のリスクがありません。

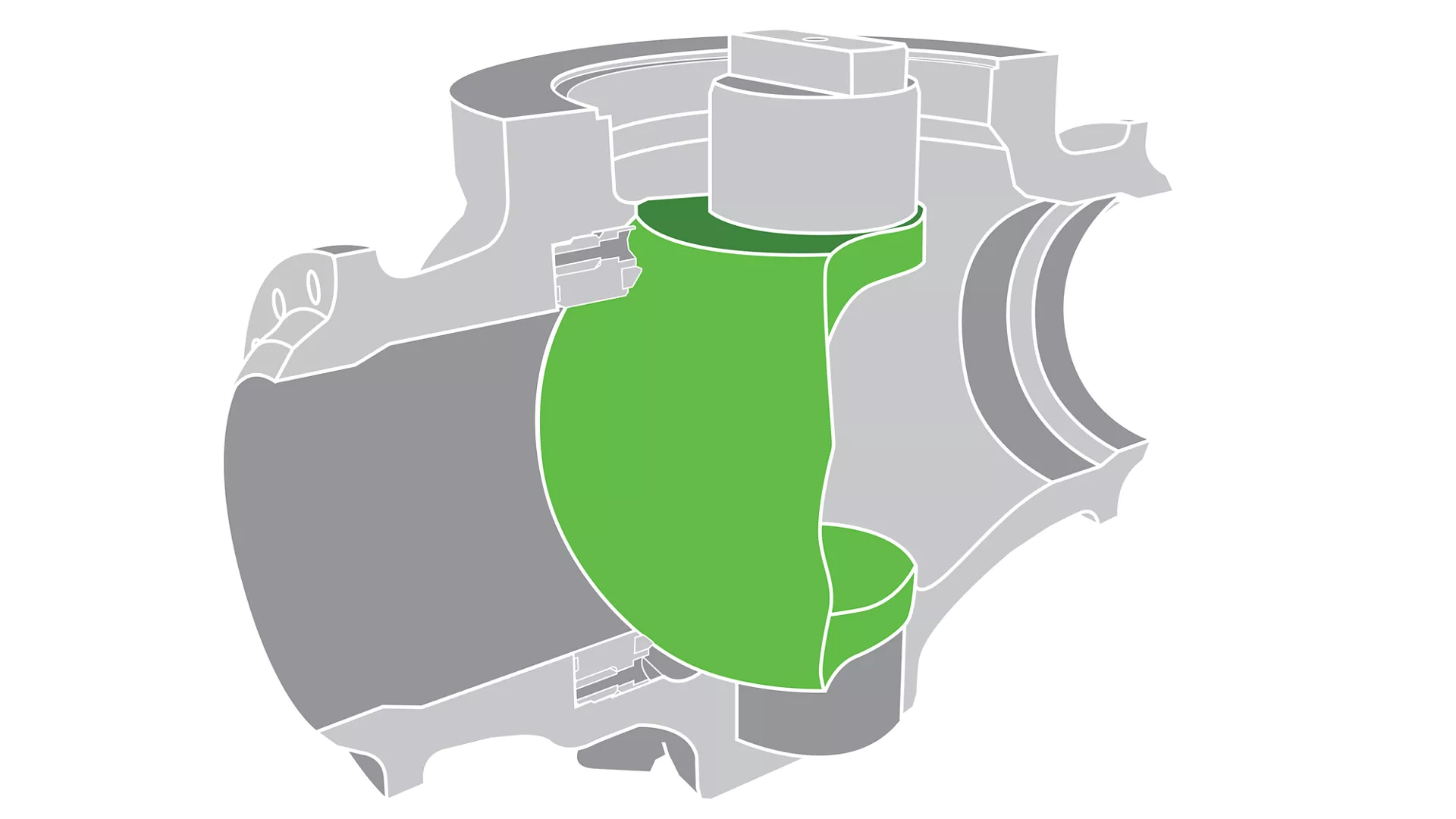

信頼性

摩耗を最小限に抑える二重オフセット設計で、プロセスをより長く実行します。このシール設計は、重要なサービスで媒体がシートと本体の間に蓄積し、硬くなることがないようにして、バルブの故障につながる原因を阻止します。

C ボールバルブの動画

Safer Cryogenic Ball Valves

エマソンの AEV™ ²XC™ C ボールバルブは、極低温プロセスの隔離におけるボールバルブの考え方に革命をもたらすように設定されています。画期的な "C" 形状のボール設計により、²XC™ ボールバルブは、比類のないトルクシート分離を実現し、安全性、信頼性、および漏洩排出ガス性能が向上しています。
