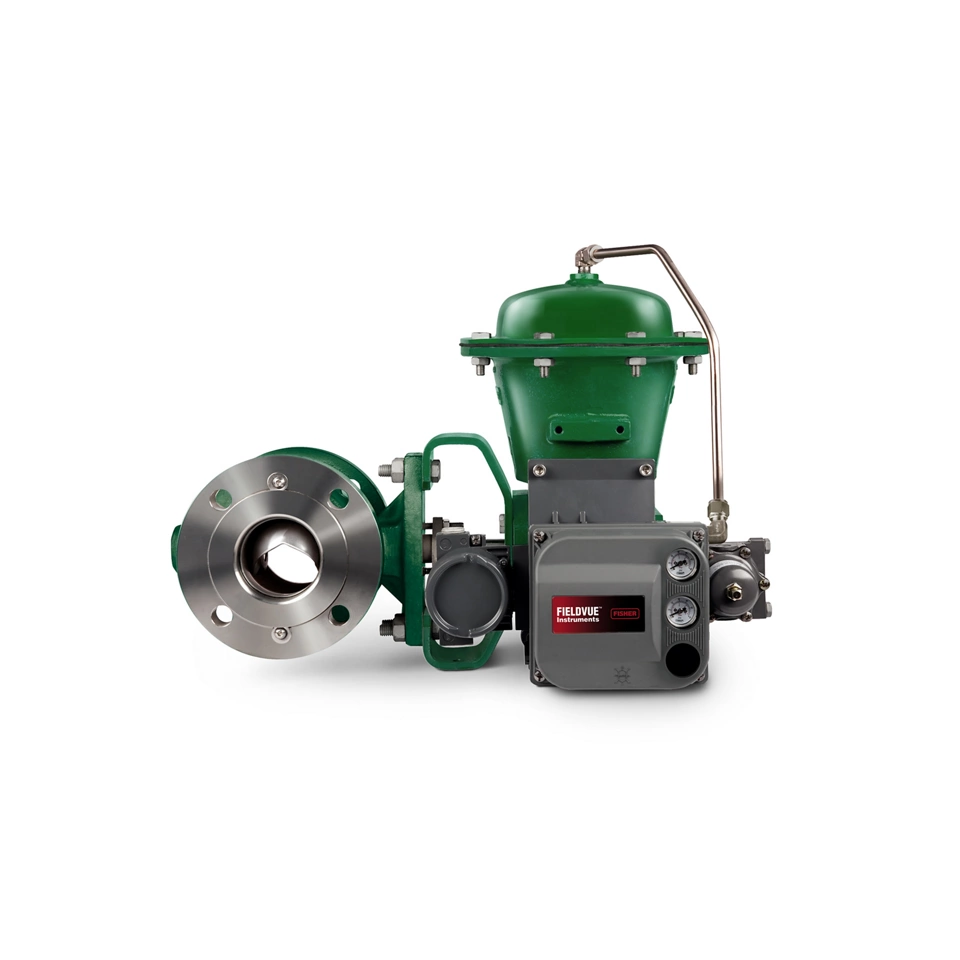

セグメント型ボールバルブとは？
セグメント型ボールバルブは従来のボールバルブと似ていますが、ボールの外形部に V ノッチ形に切り込まれた部分があります。 このコントロールバルブは、優れたレンジアビリティ、制御、遮断性能を有します。 Vノッチボールは積極的な剪断作用を提供し、固有のイコールパーセント流量特性を生み出します。 目詰まりのない大容量の流量制御を提供します。 V ノッチボールは、容量を最大化し、シールの寿命とシャットオフの完全性を高めるように特別に設計されています。
セグメント型ボールバルブの動作方法

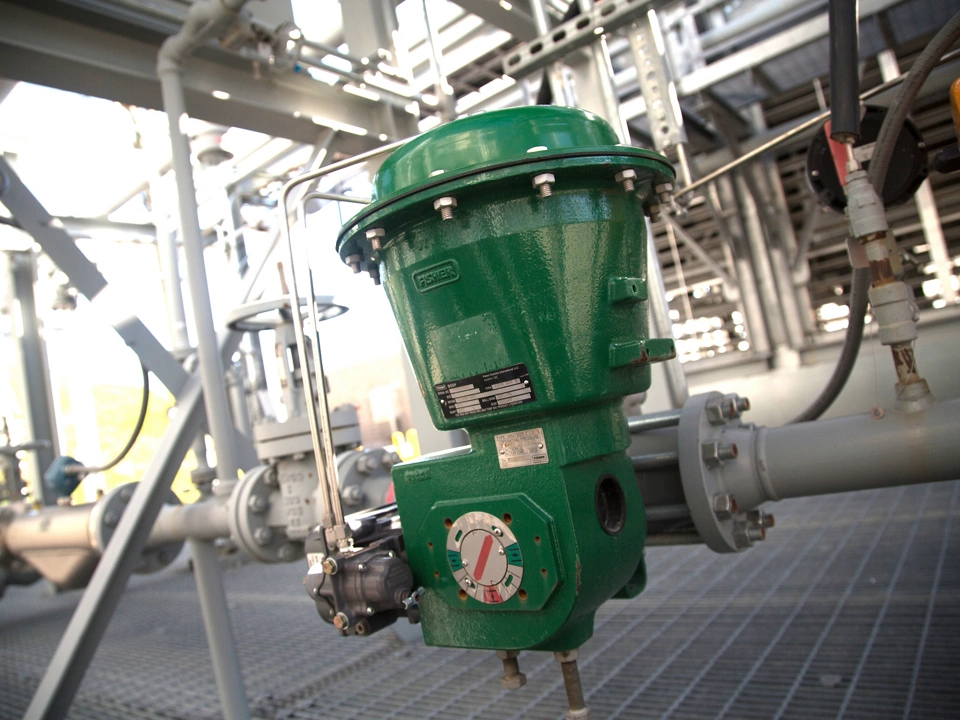

一般的な用途
V ノッチボールコントロールバルブは、腐食性または粘性流体、紙料、または固体や繊維が混入したその他のスラリーを制御するのに適しています。 V ノッチボールコントロールバルブは、製紙業界、化学工場、下水処理場、電力業界、石油精製所で使用されています。

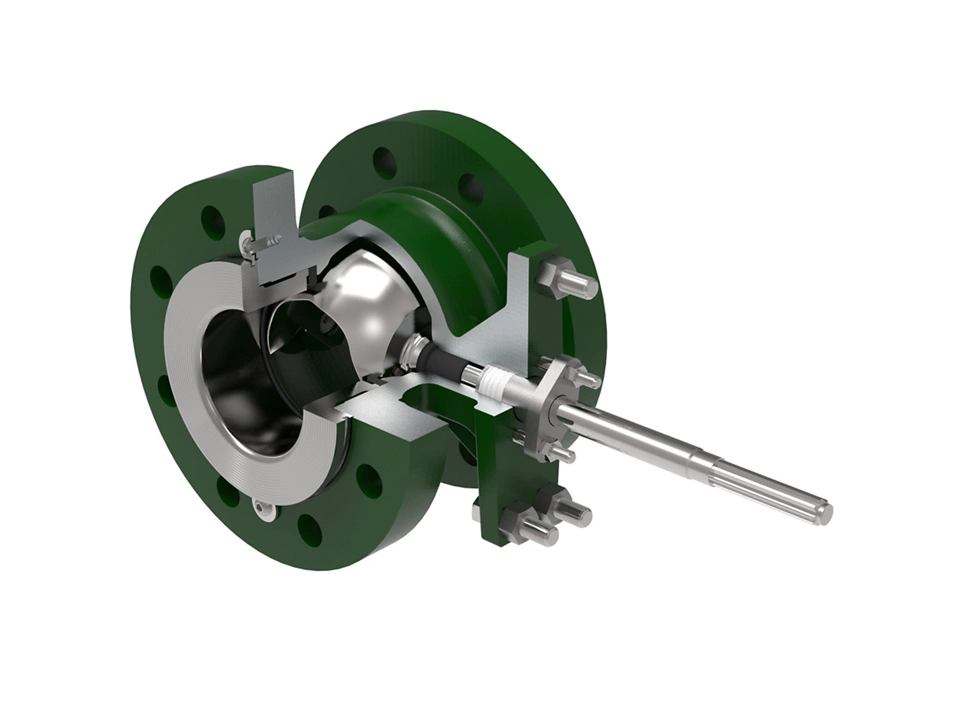

バルブの構成部品
2 本のシャフト構造により、中心の流路を拡大できます。 ドライブシャフトがセグメント型ボールの一方に接続され、フォロワシャフトが反対側に接続されています。 ドライブシャフトが回転すると、ボールも回転してVノッチを通る流路を露出させます。 この V ノッチは、弁の開度が小さいと流路面積が小さくなり、最大まで開くと流路面積が大きくなるため、広い流量レンジを可能にします。
セグメント型ボールバルブには、フランジなしまたはフランジ付きの 2 種類の端部接続が用意されています。
特定用途の要件に合わせて、さまざまな金属性および非金属性のボールシール素材が選べます。

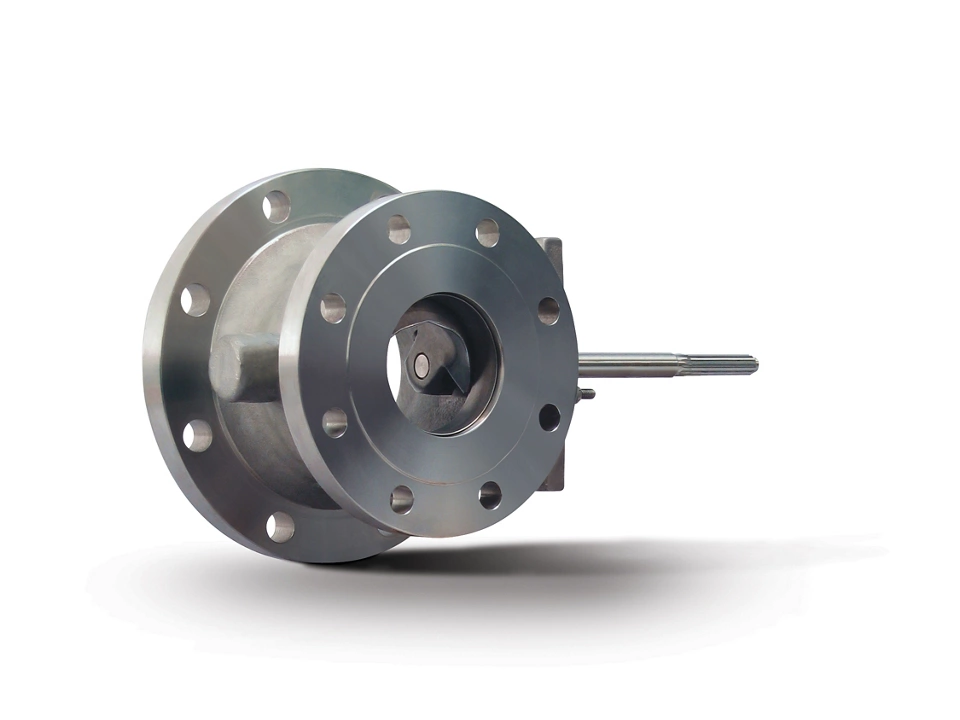

出口側が拡張された製品
出口側が拡張された V ノッチボールバルブ製品は、拡径された下流側配管に対応します。 その出口側フランジは入口側よりもワンサイズの直径が大きく、中程度の密度ののファイバースラリーを制御するために設計されています。

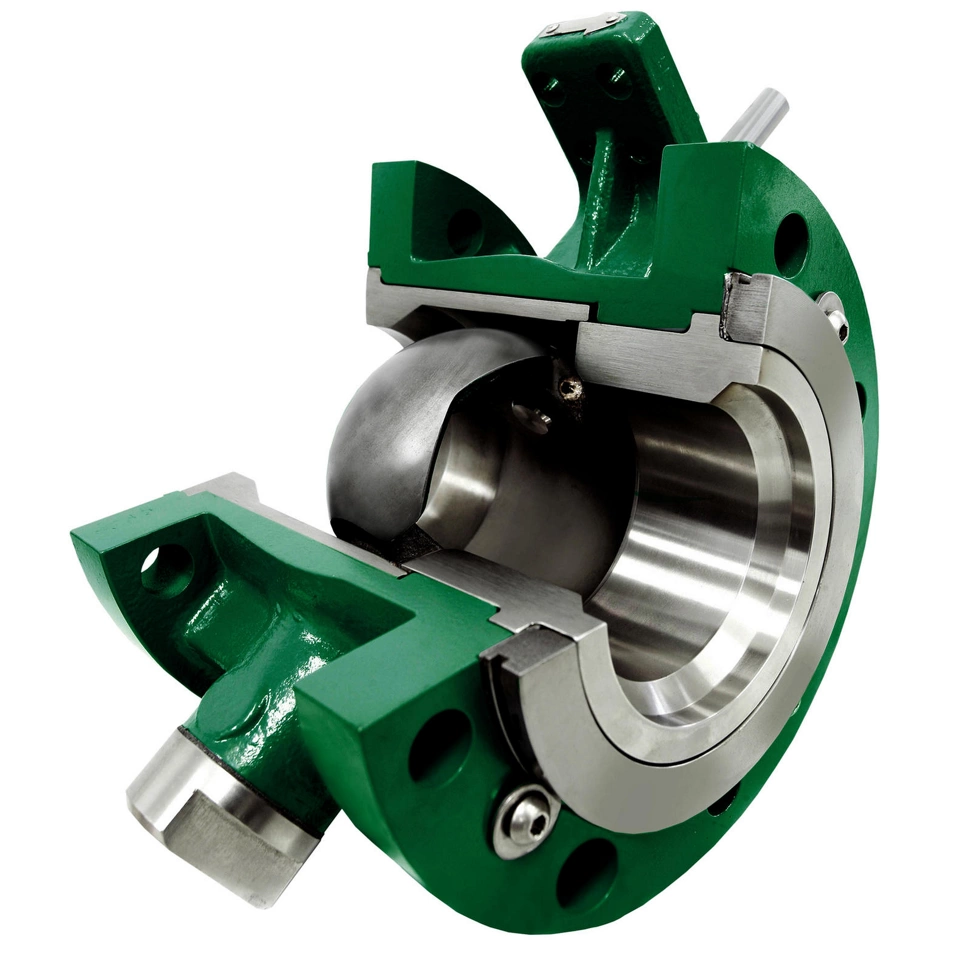

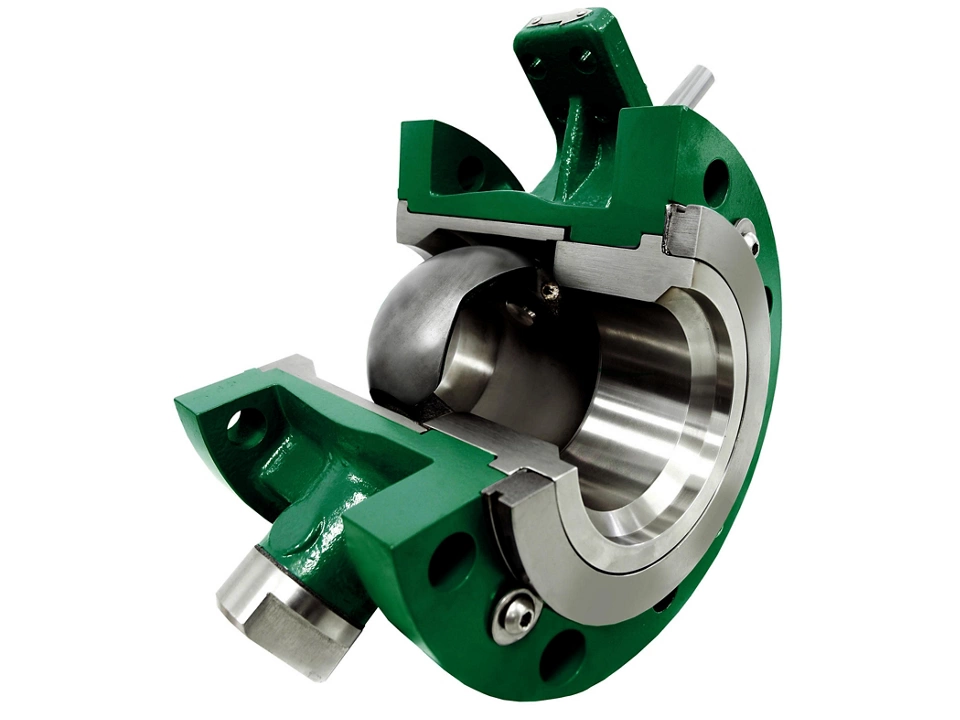

腐食スラリー制御
このスラリーバージョンの V ノッチボールバルブには、ボディを腐食摩耗から保護する耐腐食性のトリム構成品が含まれています。 ボディライナー、V ノッチボール、フローリングをすべて高クロム鋼で構成することで、腐食性の流体から保護します。 セラミック製のフローリングインサートは、特に過酷なスラリー用途に使用できます。
