高性能バタフライバルブはどのように動作しますか？

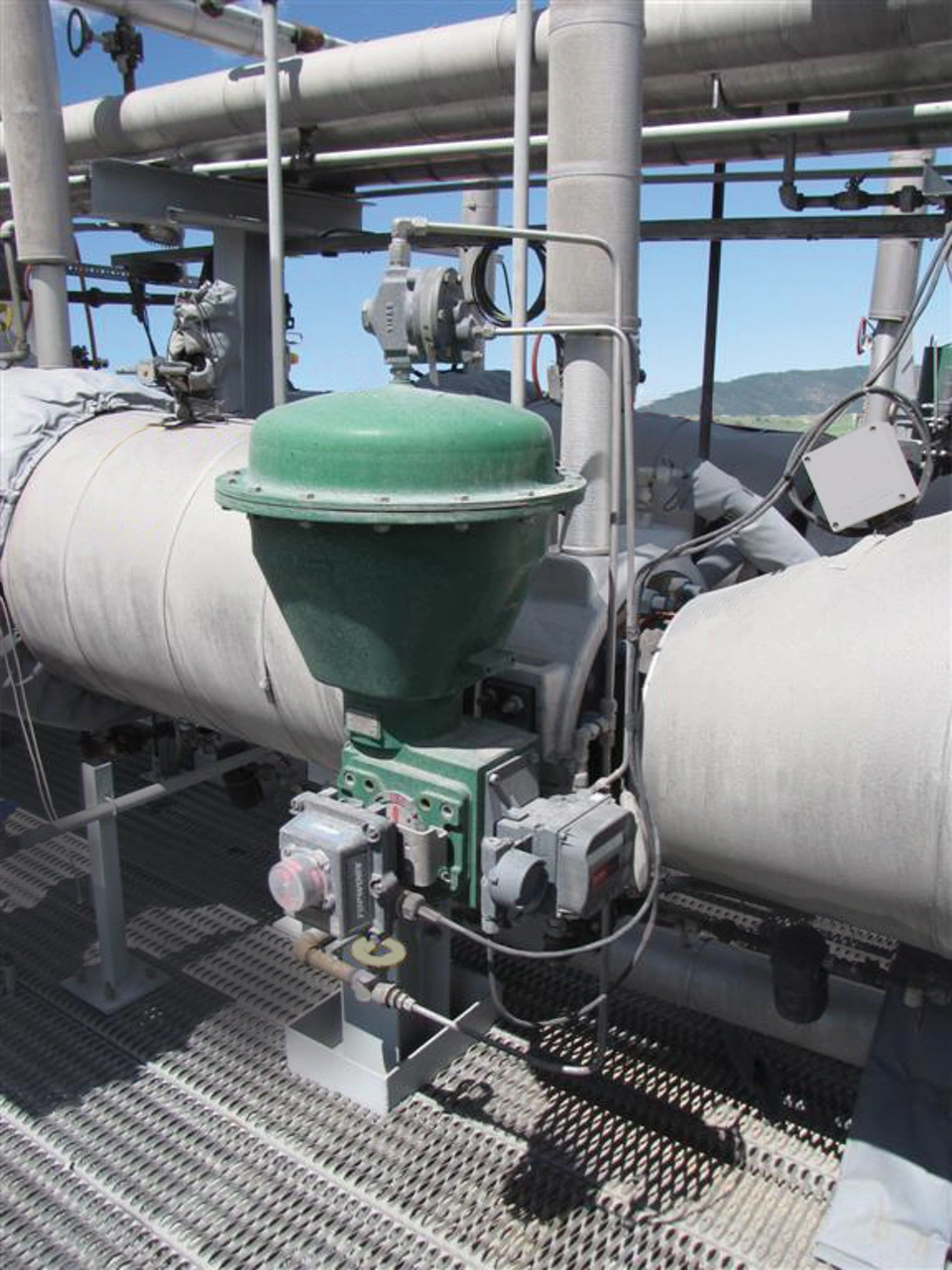

絶縁用途

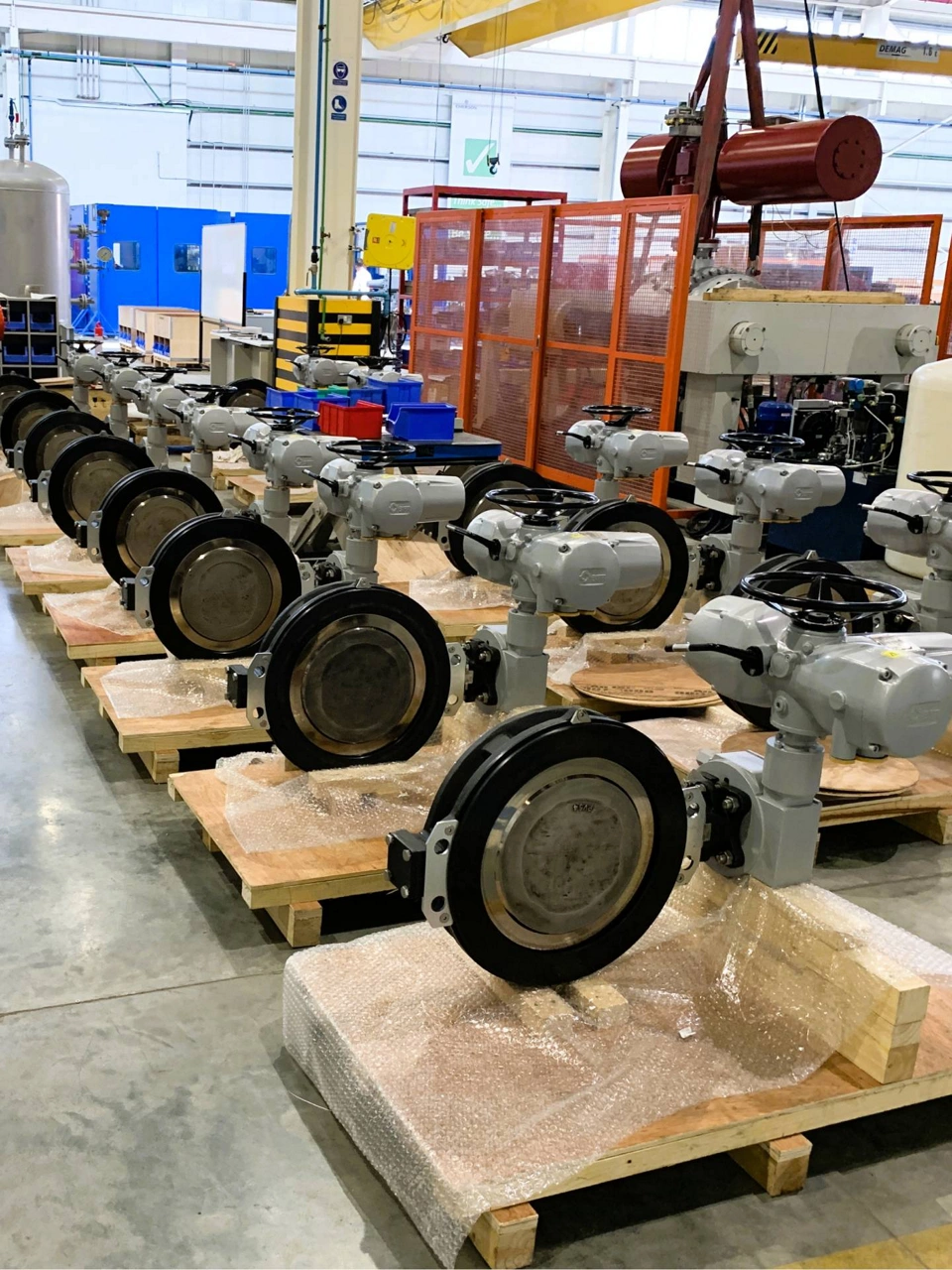

オン/オフおよび遮断用途向けに設計された Emerson の高性能バタフライバルブは、ライン圧力に関係なく、EN 12266 に準拠した漏れゼロの遮断を実現する高度な K-LOK® シート設計を特徴としています。 実証済みの設計により、ほぼすべての空隙が排除され、流体が滞留する可能性も排除されます。 これにより、バルブは、高圧と極低圧の両方で、また微粒子を含む厳しい条件下でも、同様に優れたシール性能を発揮できます。
これらのバルブは、堅牢な構造と精密なエンジニアリングにより、長いサイクル寿命にわたって摩耗が最小限に抑えられます。定期的なパッキンメンテナンスが不要で、作動トルクが低く、ディスクやシャフトを取り外さずにシートを簡単に交換できるため、総所有コストを低く抑えられます。 これにより、メンテナンス費用および自動化コストが削減され、および耐用年数の延長によるダウンタイムが最小化されます。

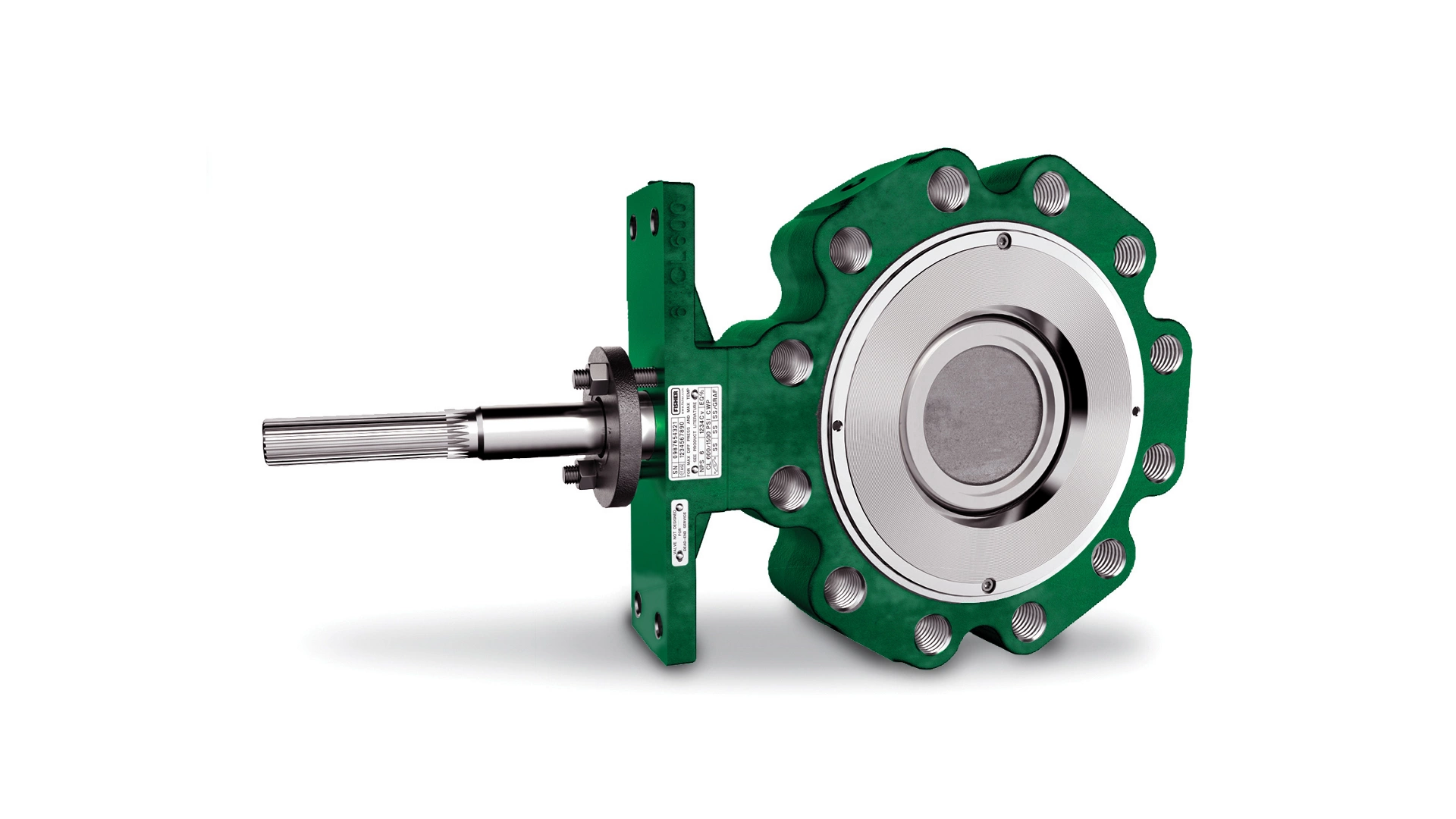

ダブルオフセット設計

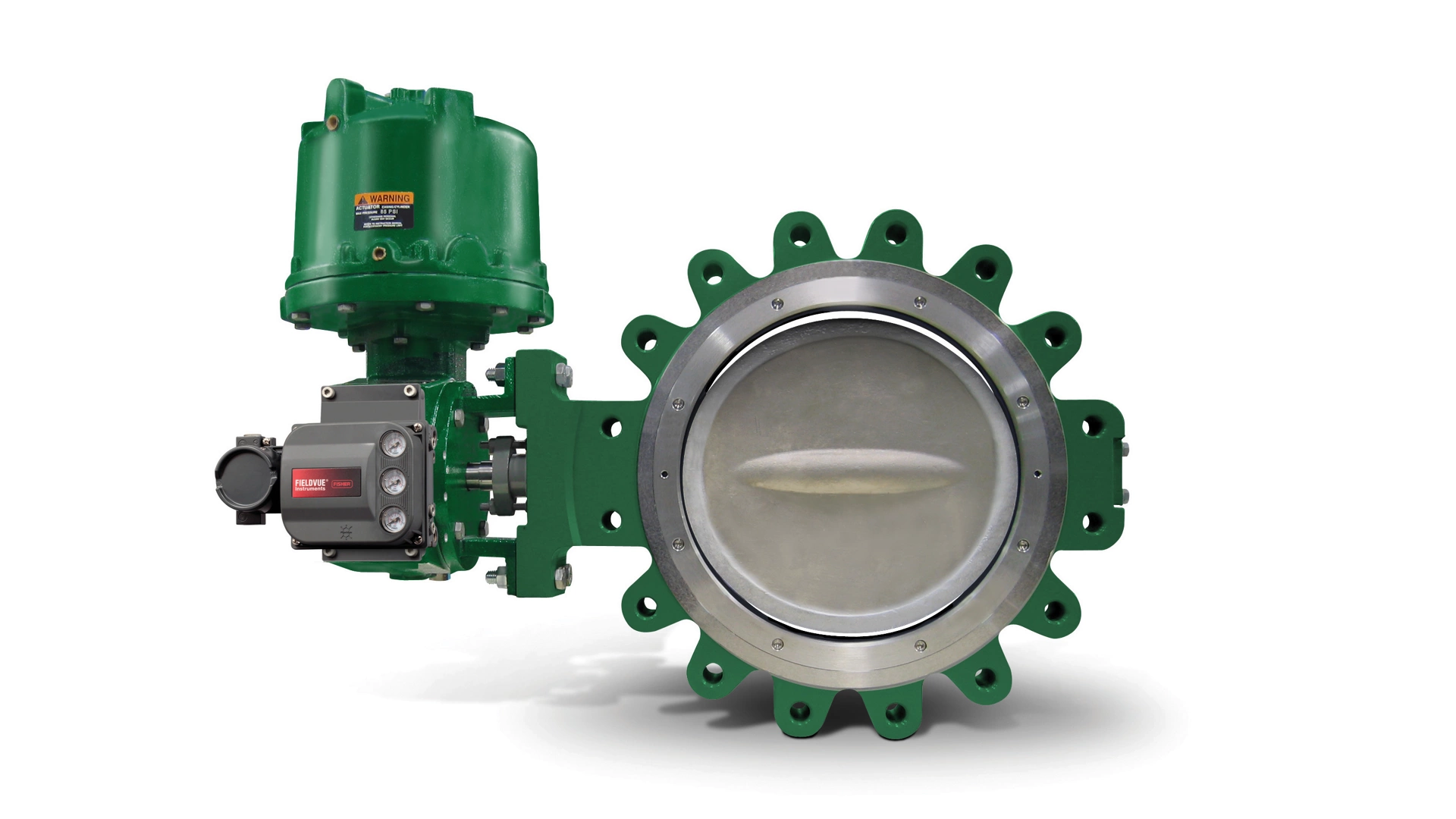

ダブルオフセット設計により、開弁直後にディスクがバルブシールから離れるため、摩擦とシールの摩耗が軽減され、制御性が向上し、シール寿命が長くなります。
制御範囲
高性能バタフライ弁の制御範囲は約30〜50％開いており、ボールまたはグローブスタイルのバルブの3分の1です。

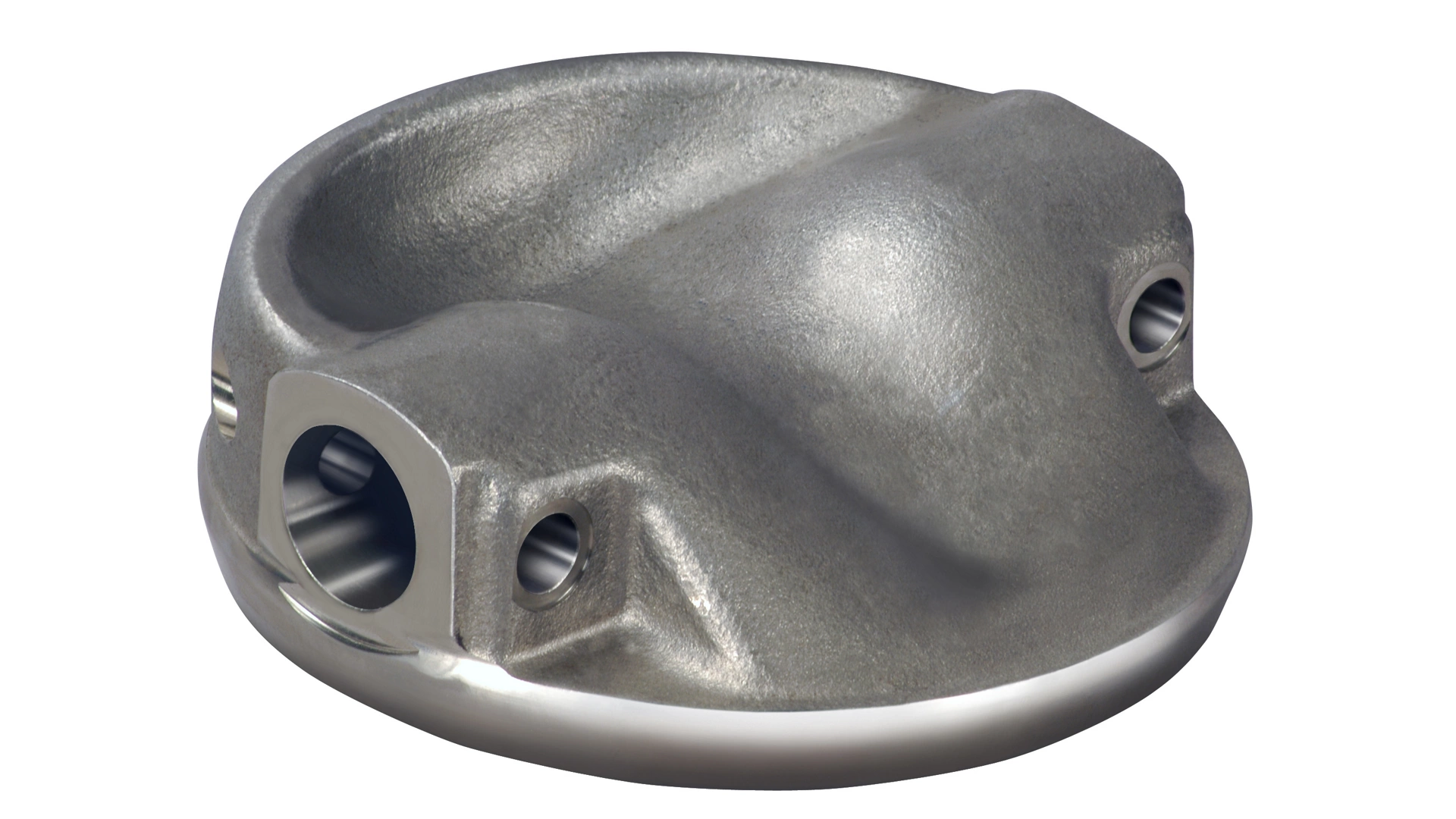

バタフライ弁が利用可能になり、これは直線的な設置特性を与える固有の等しい割合の流量特性を提供する輪郭のあるディスクを有しています。
この設計のバタフライバルブは、開度約 10% から 70% の範囲において、ゲイン 0.5〜2.0 の許容範囲内で良好な制御性能を発揮します。これは、同サイズの一般的な高性能バタフライバルブ（HPBV）と比較して、制御範囲が約 3 倍に拡張されていることを示します。 この拡張された制御範囲は、セグメント型ボールバルブやグローブバルブの制御範囲と同等です。
