コントロールバルブの選定概要
コントロールバルブの選定を標準化しようという動きは、1960 年代、Fluids Control Institute が圧縮性流体および非圧縮性流体を取り扱うための選定方程式を発表した時期まで遡ります。 これらの式によって正確に収容できる使用条件の範囲は、非常に狭く、基準が高い受け入れ性を達成しませんでした。 1967 年、ISA は標準方程式を開発し発行する試運転を設立しました。 この試運転の取り組みは、米国国家規格の地位を獲得したバルブ選定手順で最高でした。 その後、国際電気技術試運転（IEC）の試運転は、ISAの作品を使用して、選定制御バルブの世界基準を打ち出します。 ANSI/ISA-75.01.01 および IEC 60534-2-1 バルブ選定規格が整合されており、いずれかの規格を使用することができます。

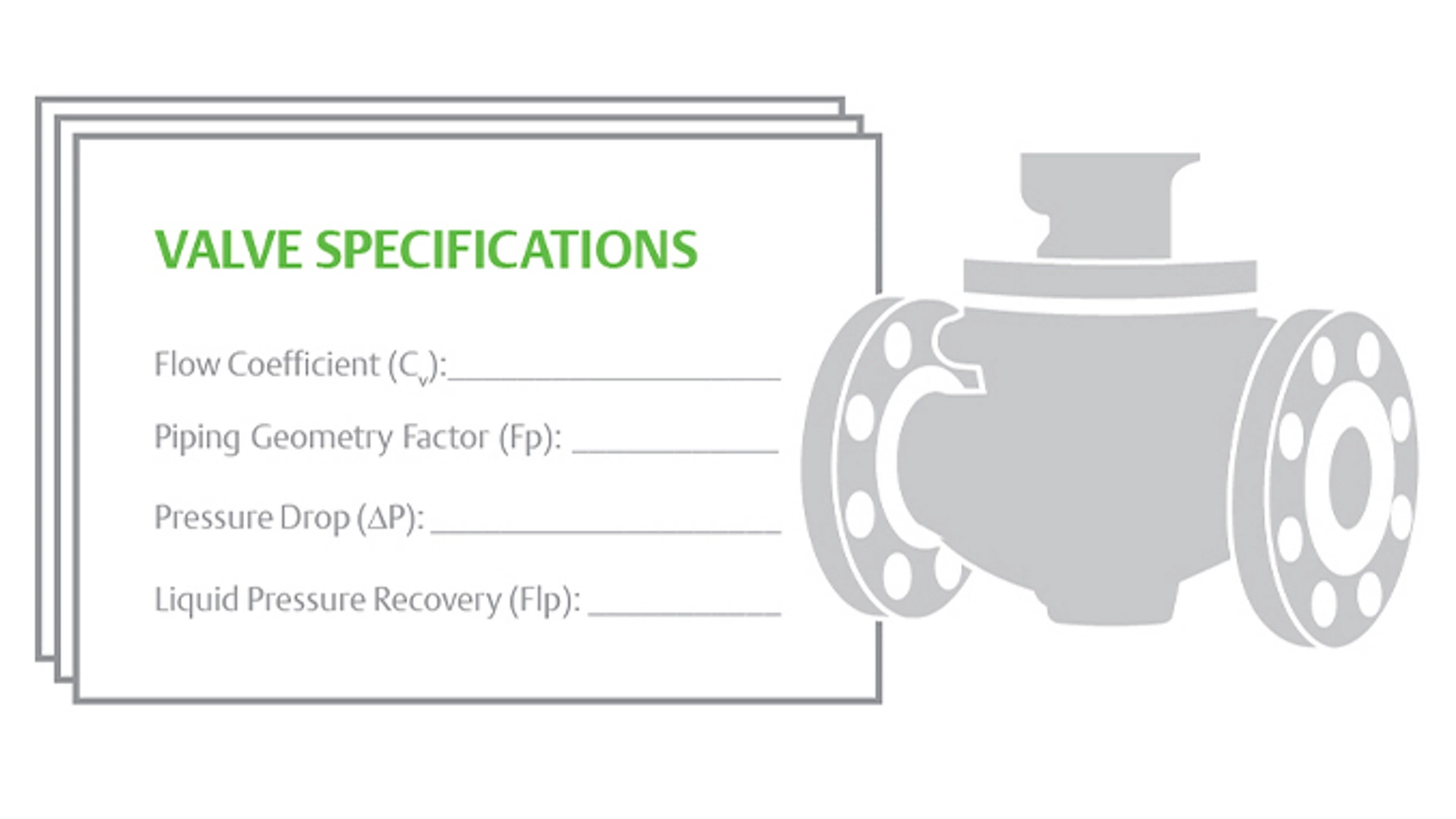

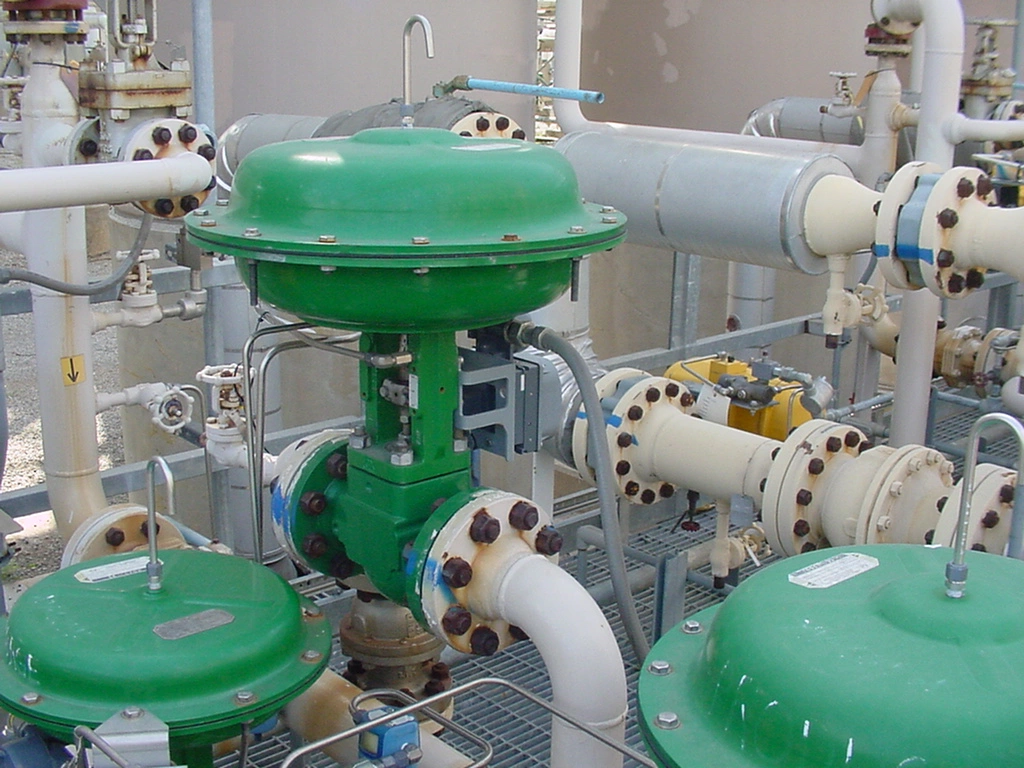

重要な選定要素
コントロールバルブの適切なサイズ選定には、以下の情報の提供が重要です。
- 物理的詳細情報（管径、圧力等級、トリムタイプ）
- プロセス条件（上流圧/下流圧、温度、ノイズ制限）
- 流量特性（流量、密度）
液体流量のコントロールバルブの選定方法
ステップ 1

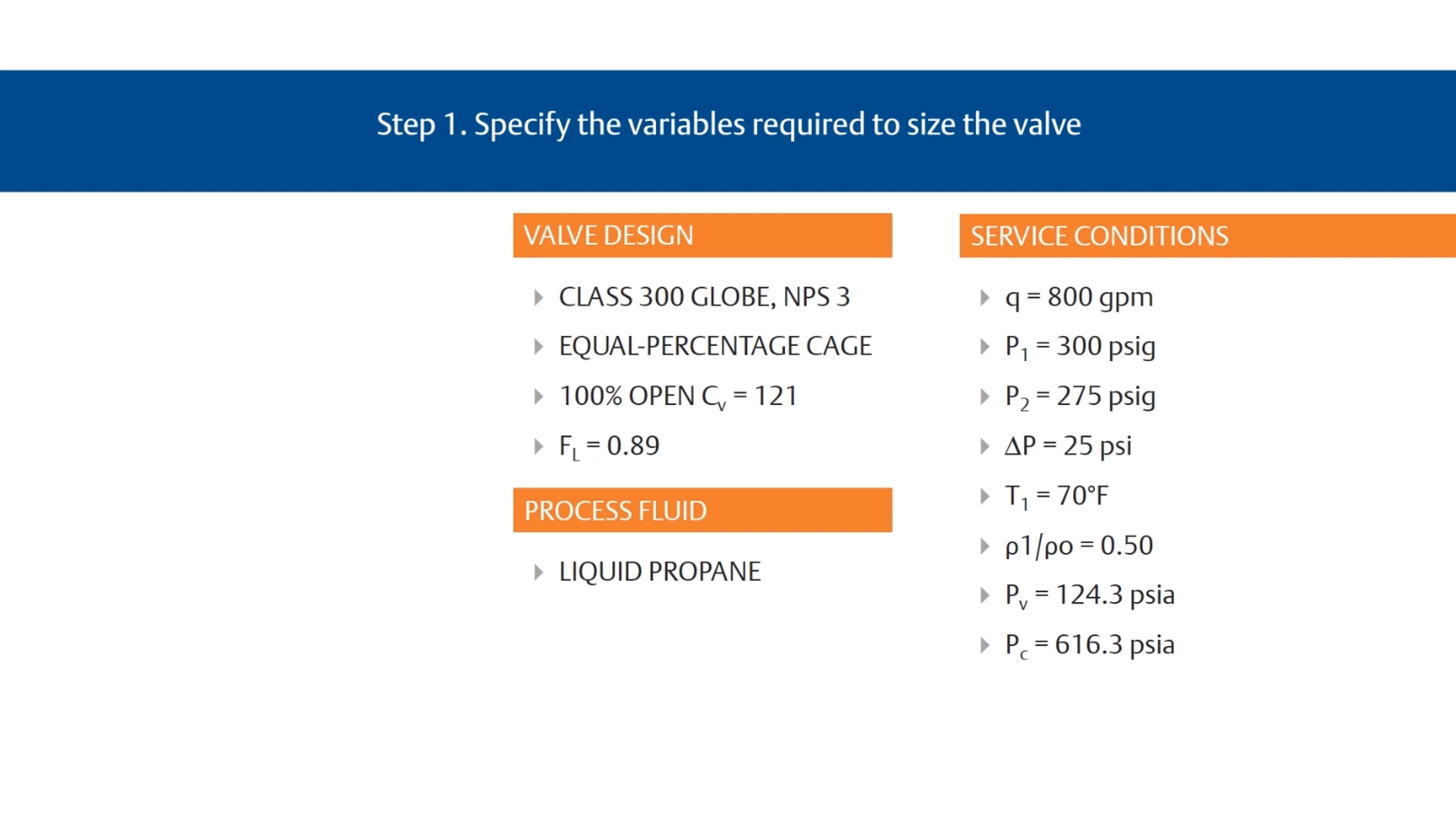

ステップ 1: バルブの選定に必要な変数を指定する
- 意図された設計、
- プロセス流量（水、石油など）、および
- 適切なサービス条件
- q または w、P1、P2 または ΔP、T1、ρ1/ρo、Pv、Pc、および n
特定のサイズ決め手順に適切な条件を見極める能力を培うには、さまざまなサイズ決めの問題を経験するしかありません。
ステップ 2

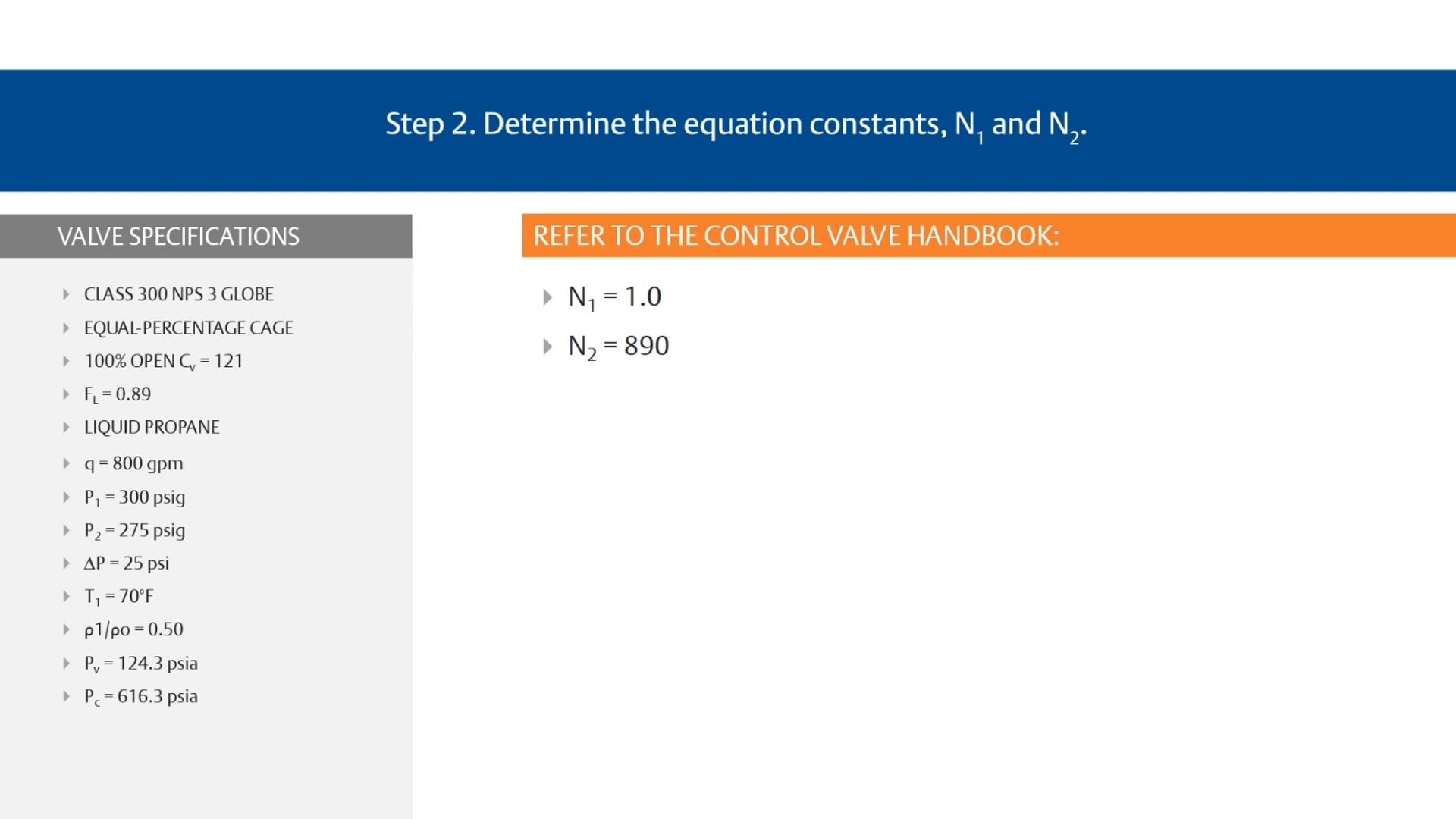

ステップ 2. 方程式の定数 N₁ と N₂ を決定する
N₁ と N₂ は、異なる単位を使用するための流量方程式の定数です。
ステップ 3

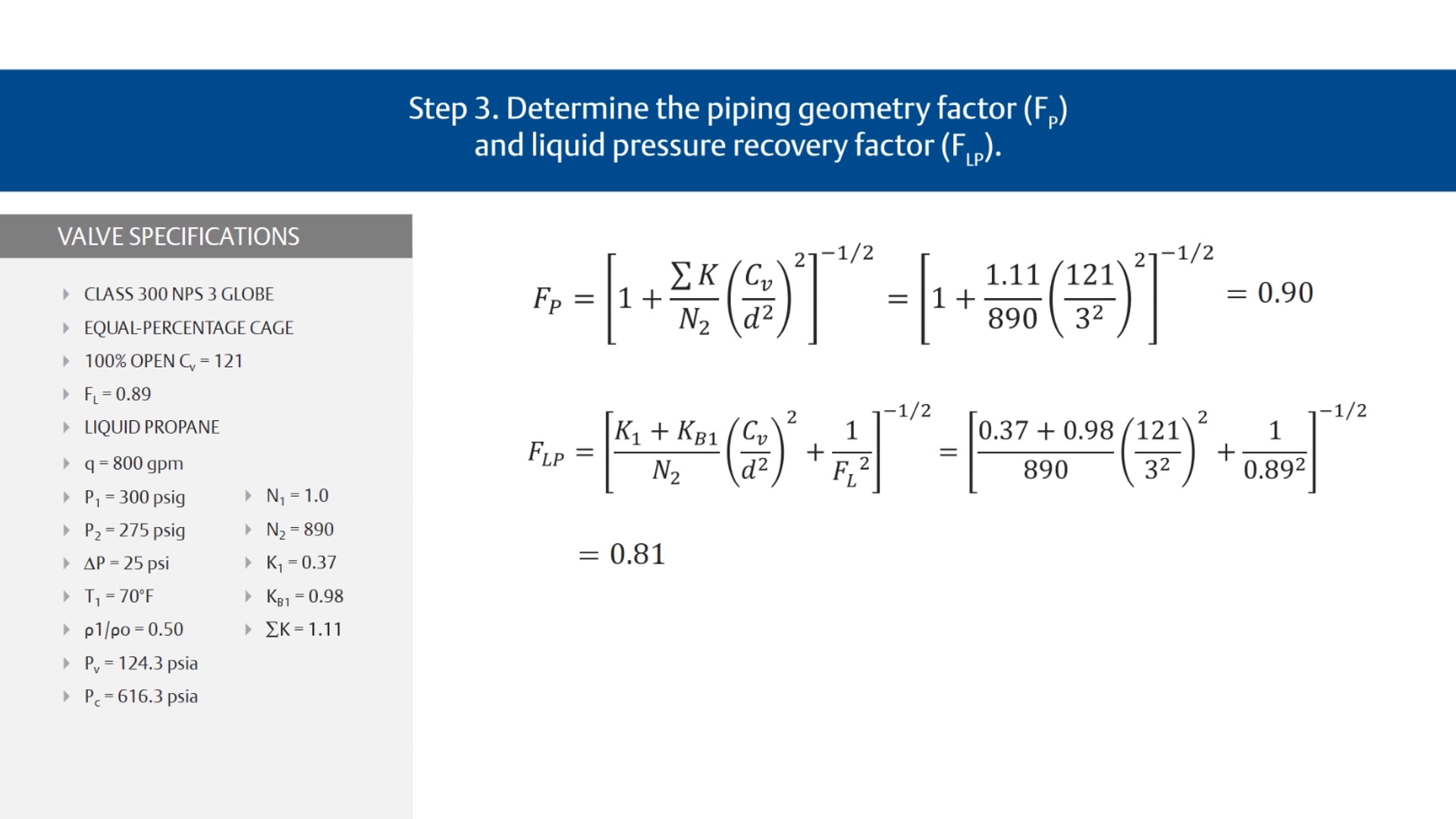

ステップ 3 配管形状係数（FP）および液圧回復係数（F）ならびに液圧回復係数（FLP）を決定します
これらの計算には、推定された Cᵥ の値と、それに対応する F の値、および FL の値が使用されます。 FP は補正係数であり、流量を決める対象の制御バルブの入口/出口の接続部に直接取り付ける可能性のあるレデューサ、エルボ、T 字管などの配管継手による圧力損失を考慮したものです。 それらの継手をバルブに取り付ける場合は、それも考慮する必要があります。 標準サイズ決め手順は、同心型レデューサとエキスパンダの FP 係数を算出するための方法を提供します。 ただし、バルブに継手を取り付けていない場合、同心型レデューサとエキスパンダの F 係数。 ただし、バルブに継手を取り付けていない場合、 FPは 1.0 となり、サイズ決め方程式からは省かれます。 また、 FLP= FL.
ステップ 4

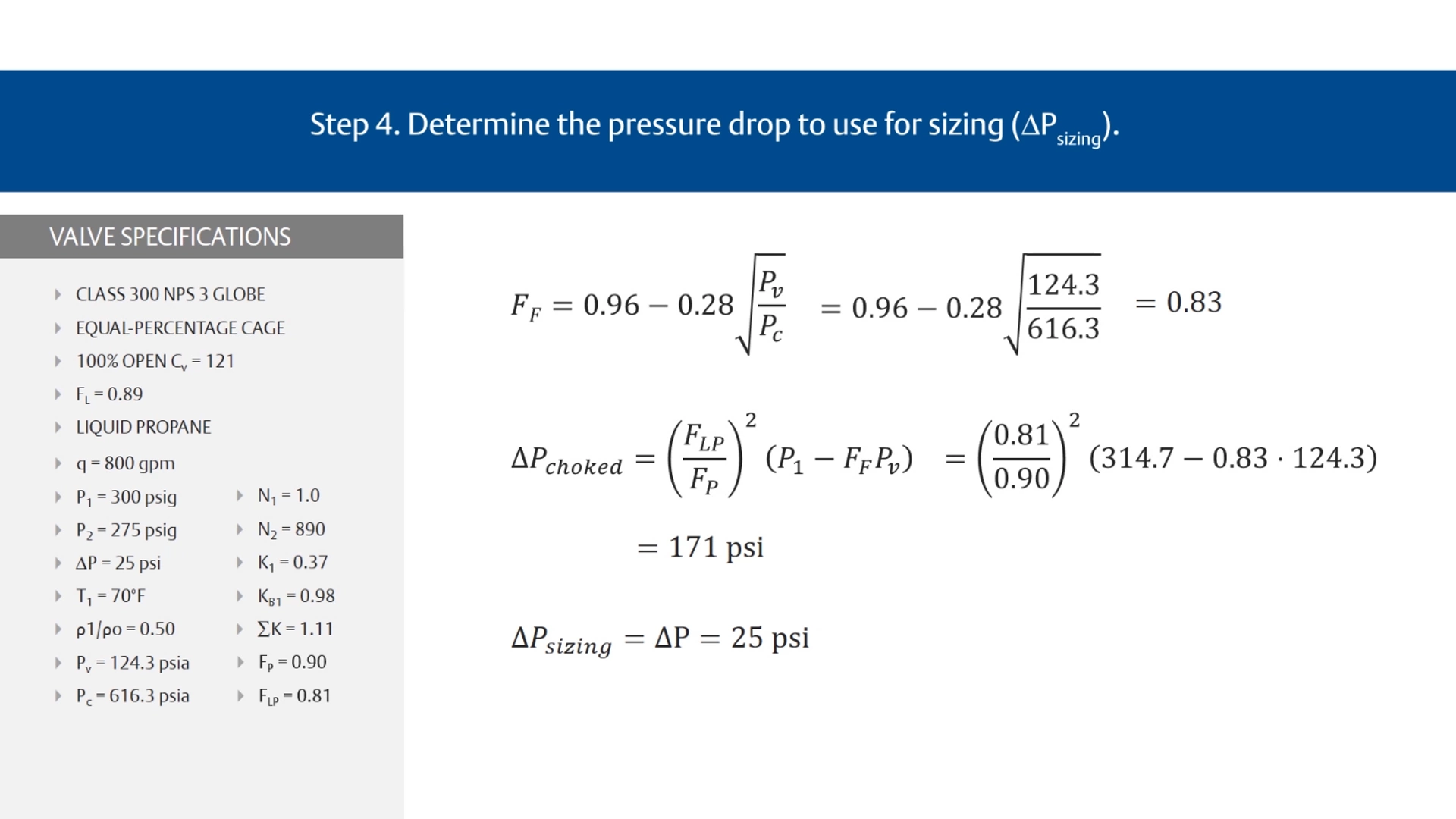

ステップ 4 ステップ 4. 選定時に使用する圧力降下を決定する（ΔP sizing）
上流圧力と下流圧力の差が十分に高いと、液体が蒸発し始め、チョークフローを引き起こす可能性があります。 バルブの実際の圧力降下（ΔP）がチョーク流れを引き起こす圧力降下より高い場合、チョーク流れ圧力降下（ΔP choked）は実際の圧力降下の代わりに使用する必要があります。
ステップ 5

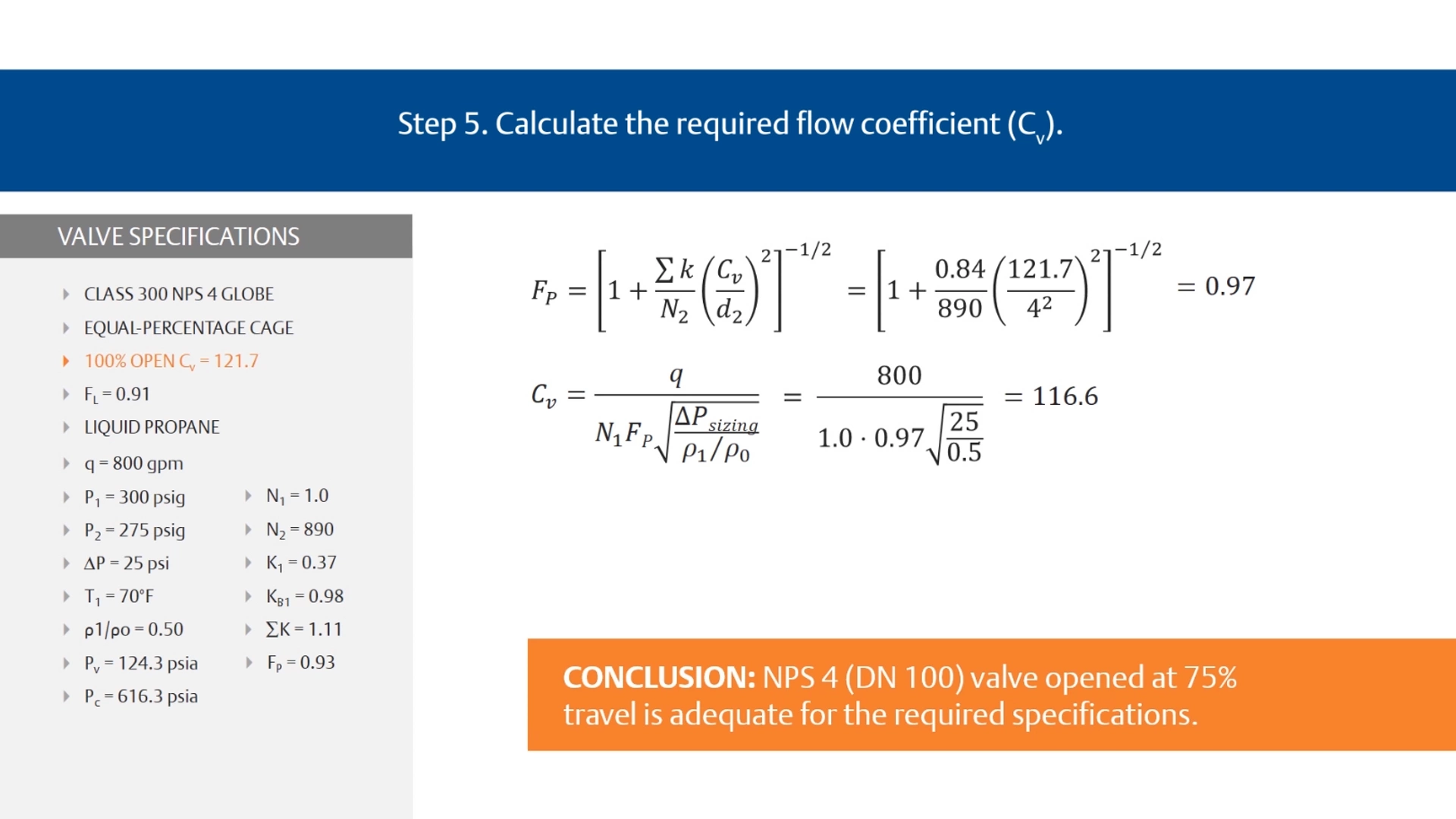

ステップ 5 必要な流量係数（C v）を計算する

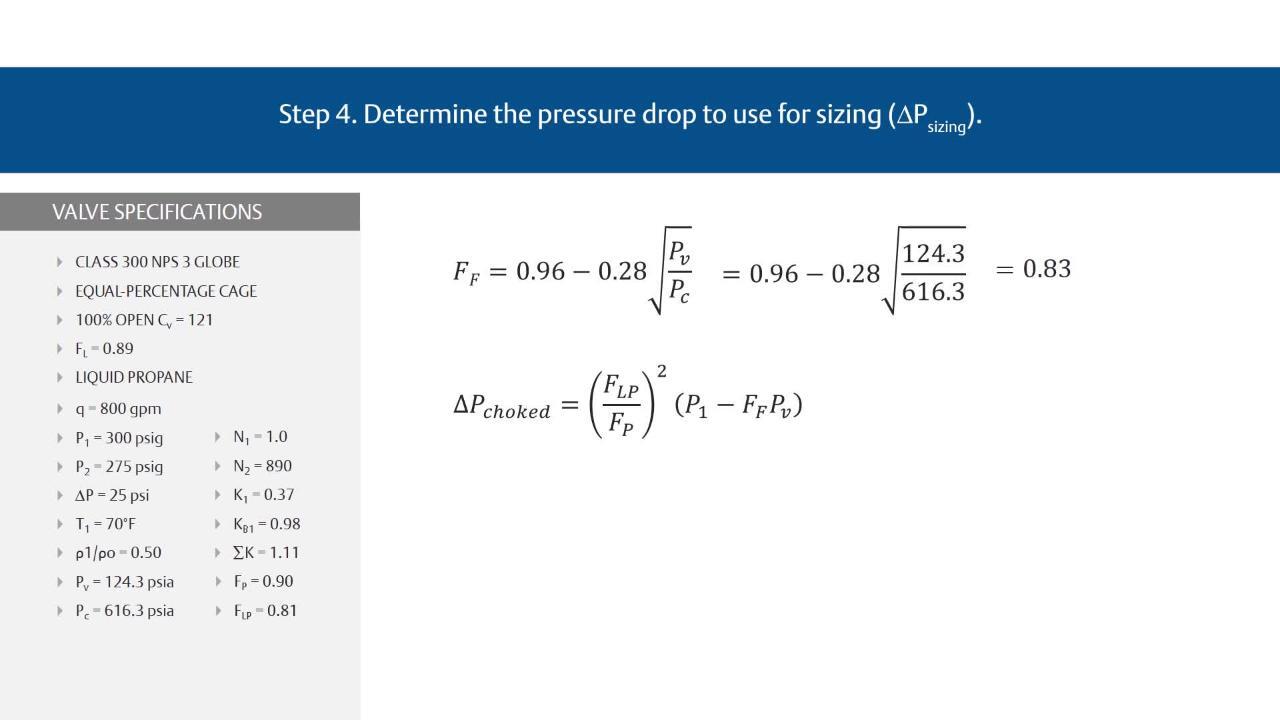

コントロールバルブの選定ビデオ

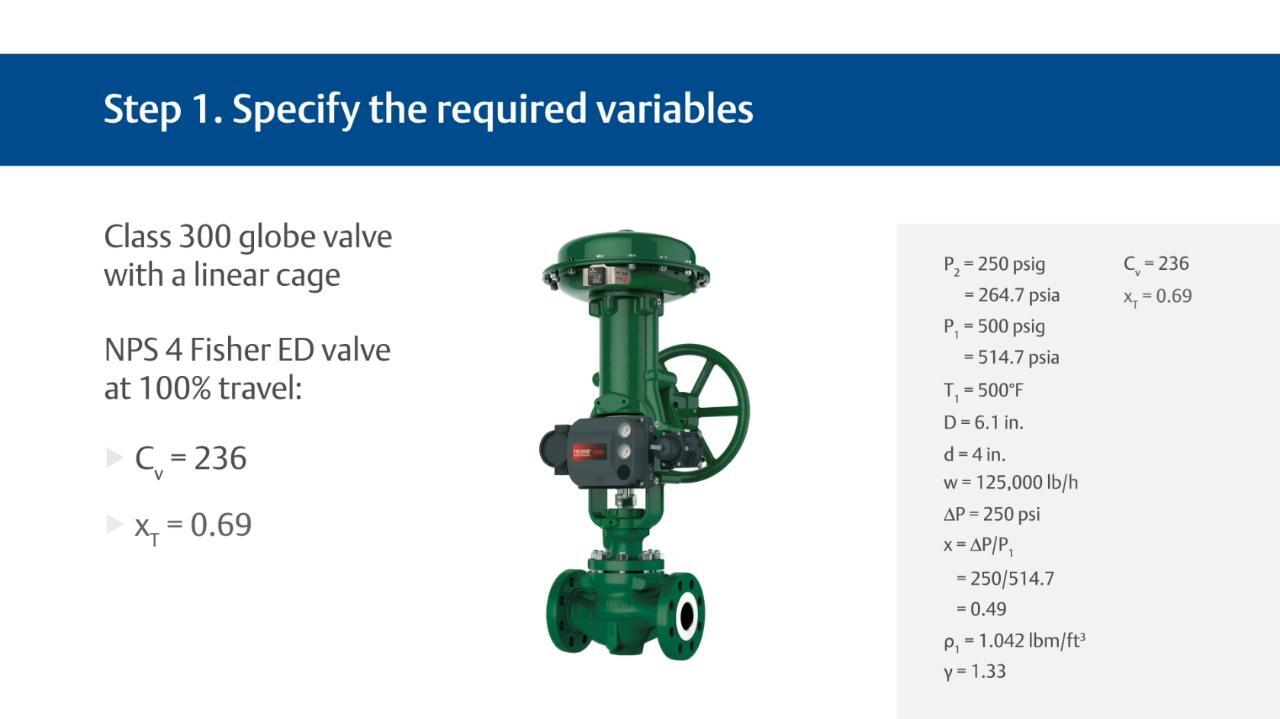

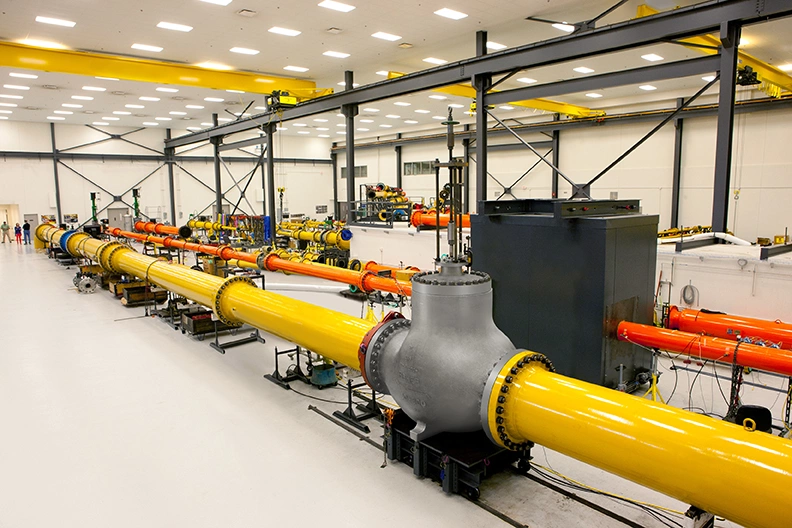

圧縮性流体のコントロールバルブのサイジング方法
ISA および IEC の推奨手順を使用した圧縮性流体のコントロールバルブのサイジングの段階的なﾌﾟﾛｾｽを学びます。
圧縮性流体のコントロールバルブのサイジング方法
ウェビナー: 制御バルブのサイジングと選択 - Fisher 技術関連クイックトーク
制御バルブのフロー特性

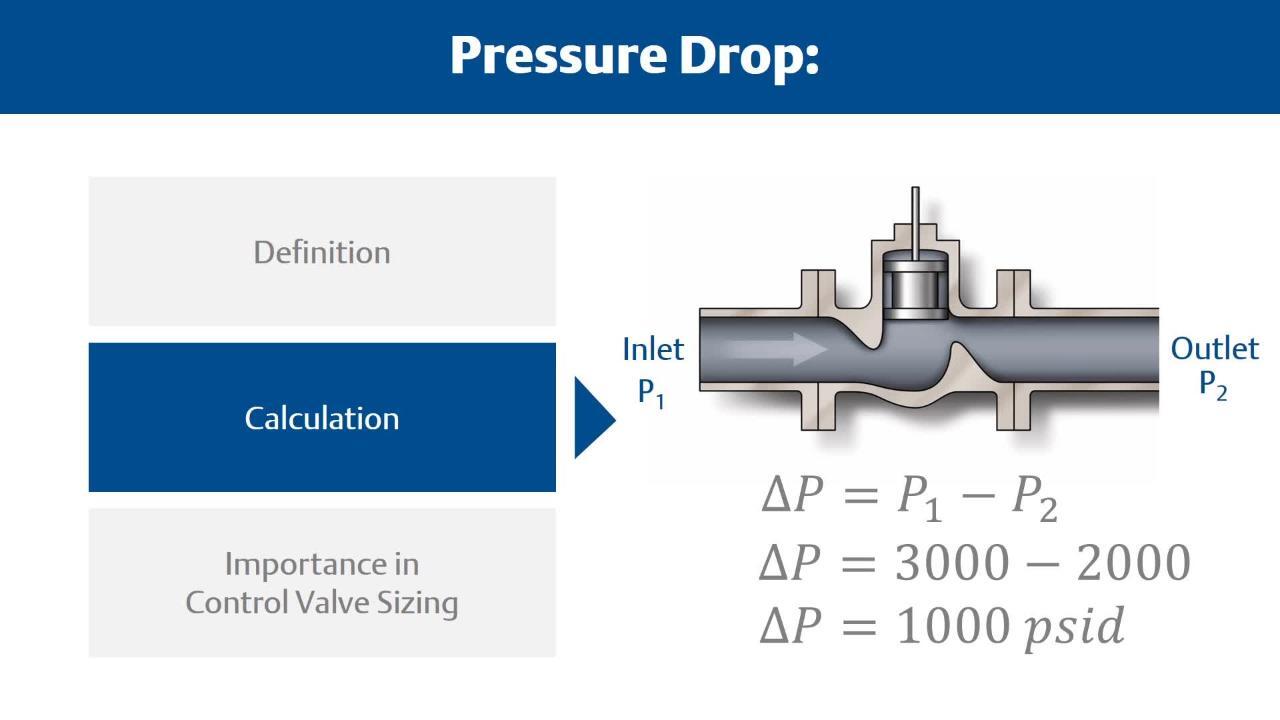

コントロールバルブの選定基礎: 圧力低下とは?
