グローブコントロールバルブとは何か？

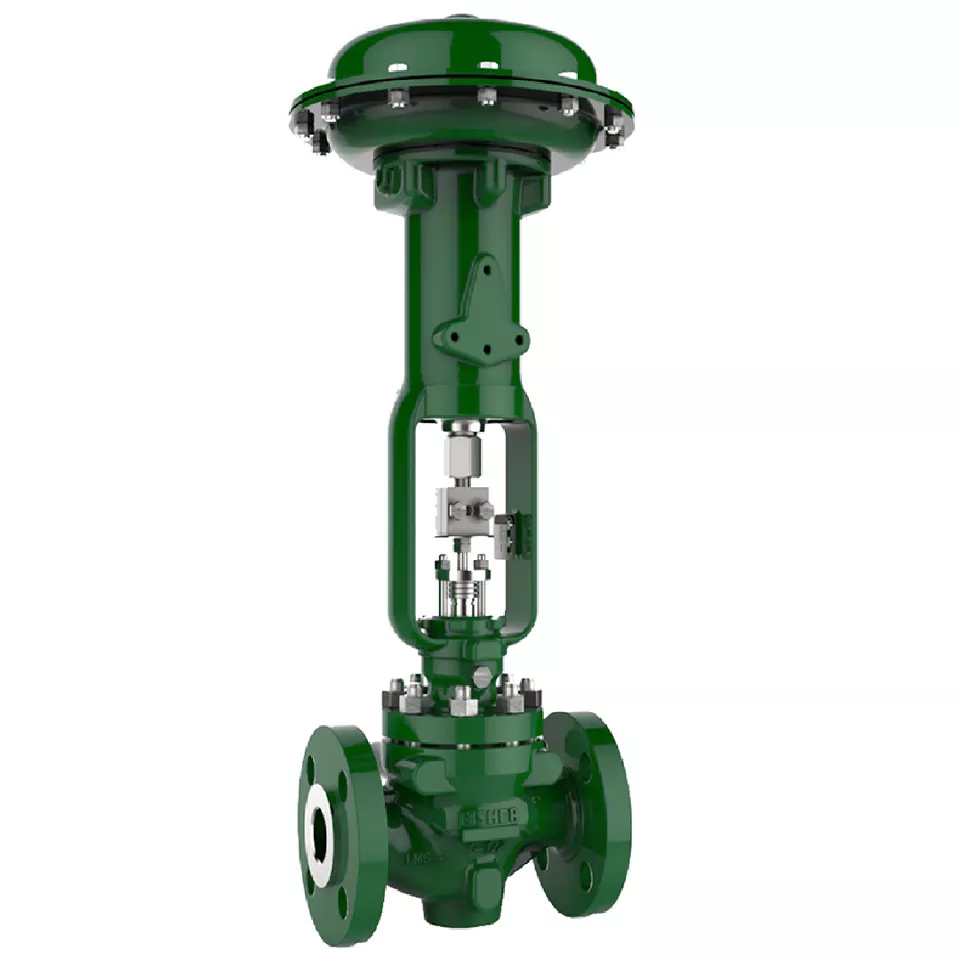

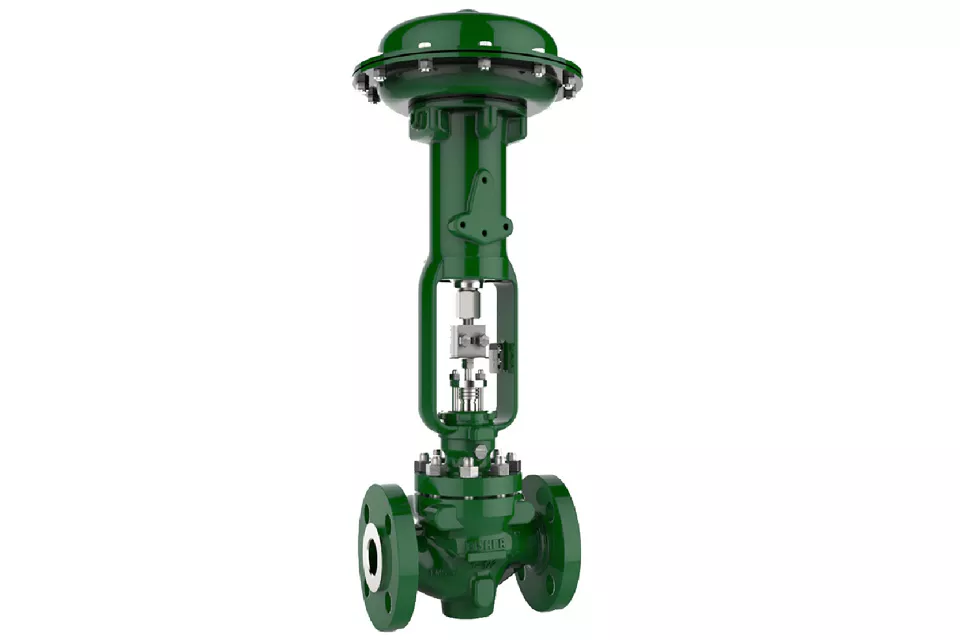

制御用グローブコントロールバルブは、縦の動きを使って閉鎖部材をシート面に出入りさせます。 本体はポート部の周囲にある球形のくぼみによって区別されており、アクチュエータ組品と共に使用することでプロセスの流れを調整するように設計されています。 多くのシングルポートバルブボディは、シートリングを保持し、バルブプラグガイドを提供し、そして特定のバルブフロー特性を確立するための手段を提供するためにケージまたはリテーナ型の構造を使用します。 ケージ型またはリテーナ型のシングルシートバルブ本体も、トリム部品の交換により、流量特性を変えたり、微小流量、低騒音、またはキャビテーションの減少や排除を実現したりすることができます。
仕組み
一般的な用途
グローブコントロールバルブはさまざまなサイズ（NPS 1/2〜36）で入手可能で、高性能と信頼性を提供します。 大型から小型、高温から低温、そして一般用途から厳しい条件まで、アプリケーションのニーズを解決します。
ボンネットは、さまざまなアプリケーションの温度に対応するため、さまざまな種類をご用意しています。 これには主に、標準ボンネットとオプションの延長ボンネットが含まれ、バルブが極端に高温または低温の用途で使用される場合にパッキンを保護するために使用する場合があります。
漏洩排出物の濃度を環境基準値よりも下で維持するパッキンシステムを必要とする用途に対応できる、特殊なパッキン構成もあります。

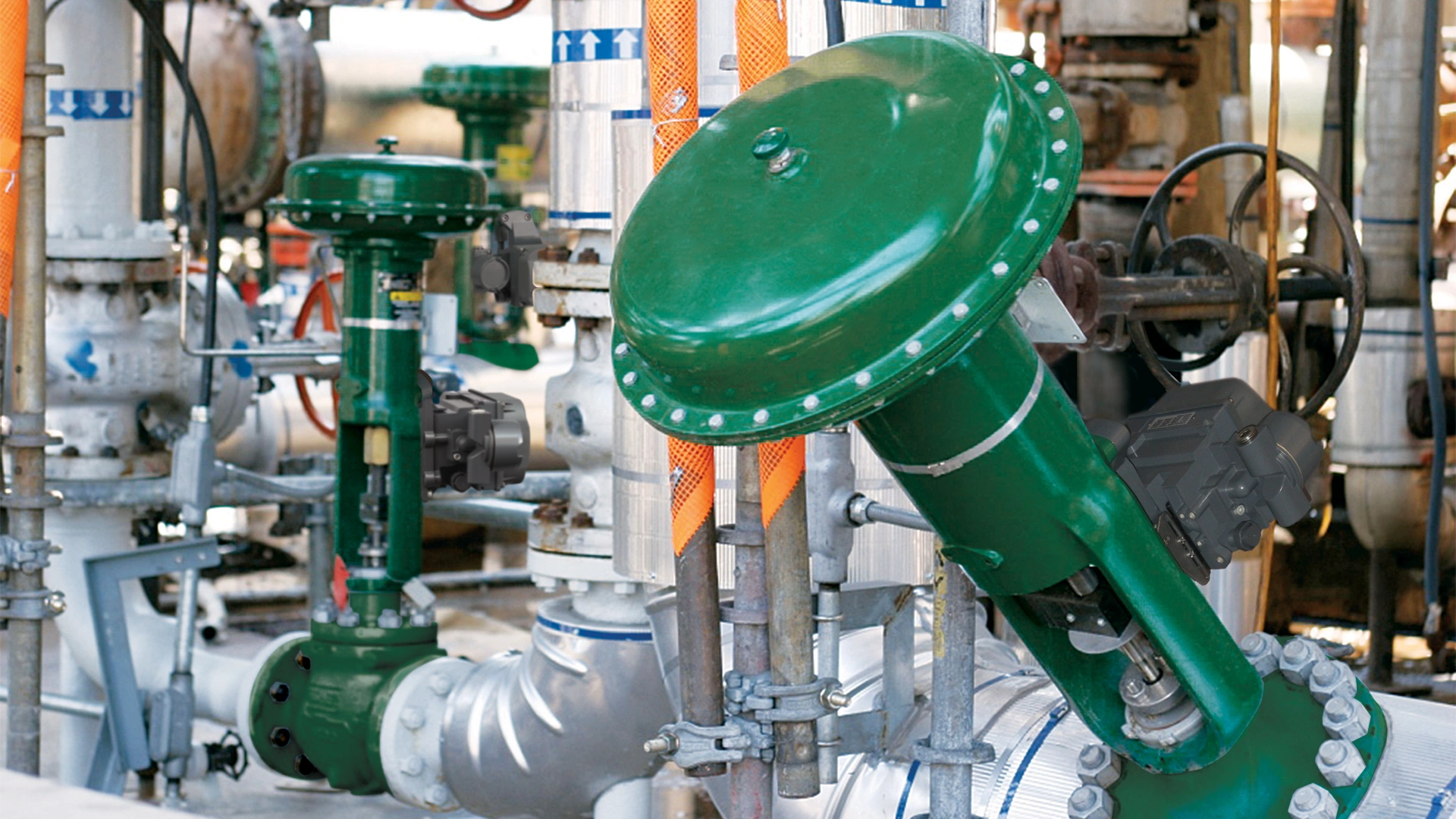

グローブコントロールバルブの最も典型的な用途には、冷却水システム、燃料油システム、給水または化学供給ライン、ボイラーおよび主蒸気のベントおよびドレイン、ならびにタービン潤滑油システムが含まれます。
バルブプラグの種類
グローブコントロールバルブは、バランス型またはアンバランス型のプラグ設計で取り付けることができます。 バランス型のポートはプラグ上下のプロセス圧力を均等にでき、典型的な流れ方向はシートリングを通って下向きです。 アンバランス型のプラグは、貫通穴がなく堅牢で、一般的な流れの方向はシートリングを通って上向きとなります。

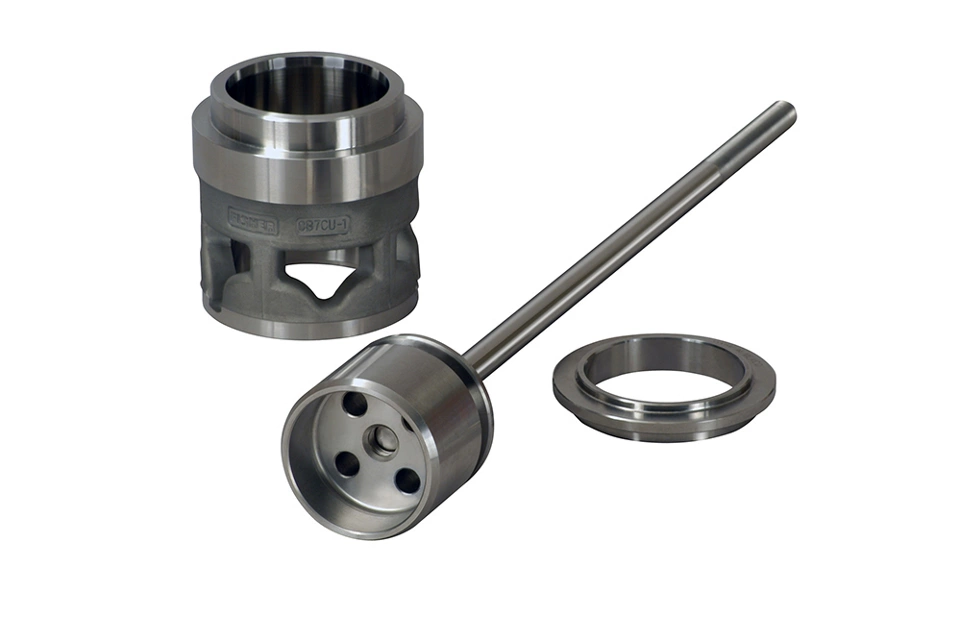

グローブコントロールバルブにおいてプラグをガイドする方法はいくつかありますが、最も一般的なのは、ケージガイド式とポストガイド式です。 ケージガイド式のアセンブリは、バランス型とアンバランス型のバルブプラグデザイン両方を使用できます。 このガイド方法は、ケージの内径と接触するプラグの外径を使用し、非常に良好なパグ安定性および整列を提供しますが、プラグとケージとの間に非常に厳密な公差を必要とします。 ポストガイド組品は、ケージをシートリングリテーナと呼ばれるコンポーネントと交換します。 シートリングリテーナには、プラグ上のポストをガイドするガイドブッシュがあります。 このスタイルではプラグ周辺の流路が開かれるため、ポストガイドトリムが粘性のある汚れた流体に適したものになります。
トリムスタイル
異なる流量特性を持つトリムを選択することで、グローブコントロールバルブをリニア、イコールパーセント、クイックオープンにすることができるため、0.001 Cv から最大 12,000 Cv までの容量に対応することができます。

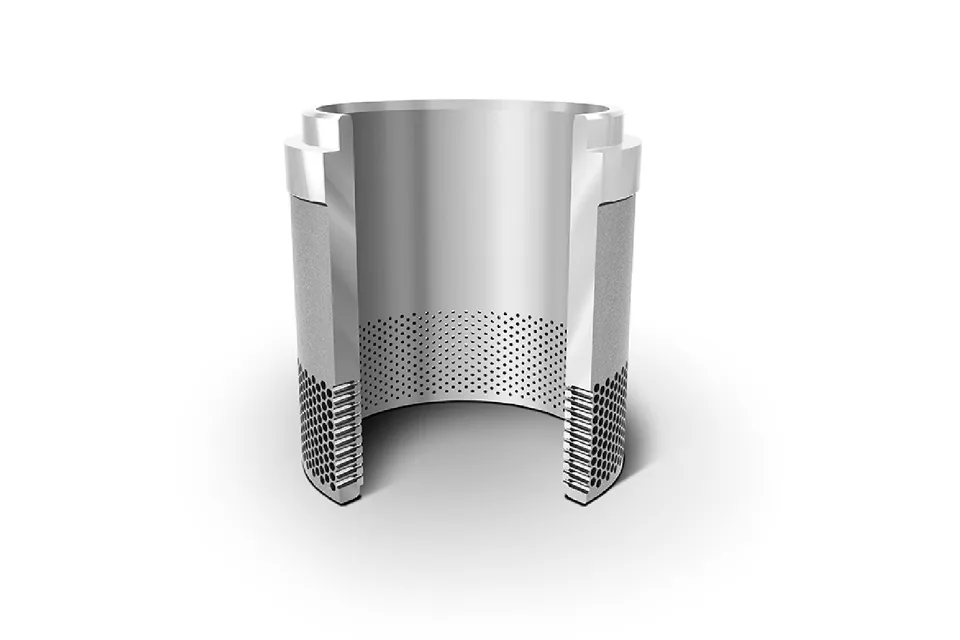

清潔な用途と汚れやすい用途の両方で、ノイズとキャビテーションの問題を防ぐように設計された特殊トリムも利用可能です。
