コントロールバルブの振動

コントロールバルブの振動について

振動が大きいと、バルブの制御に障害が生じます。部品の疲労/破損、過度のコンポーネントの摩耗、付属品の損傷、振動中および振動後の性能低下の原因となる可能性があります。コントロールバルブに由来する場合、通常は空力ノイズやキャビテーションにリンクされています。一方、コントロールバルブ周囲の振動は、ポンプやコンプレッサなど、さまざまな発生源による可能性があります。激しい振動が発生した場合は、発生源を特定してｱﾄﾞﾚｽするために迅速に行動することが重要です。

コントロールバルブ振動の原理

Damage Potential

プラントでは、振動は制御バルブ内だけでなく、上流および下流の配管や機器からも発生する可能性があります。コントロールバルブの設置で発生する振動は、部品や機器を損傷する可能性があります。

少なくとも、振動は騒音が発生するので迷惑です。最悪の場合、振動はコントロールバルブがプロセスを制御するのを防ぎます。

コントロールバルブ本体は大きな差圧により振動が起こりやすく、それを防ぐデザインの選択には注意が必要です。ケージに対して振動するプラグは、高い摩擦と制御バルブアセンブリの性能低下を引き起こす可能性があります。

ポジショナとコントロールバルブのステムにと物理的なリンクがあると、故障の原因となります。激しい振動には、頑丈な取り付け、頑丈な内部機構、またはリモート設置等で設計されたポジショナが必要になることがあります。

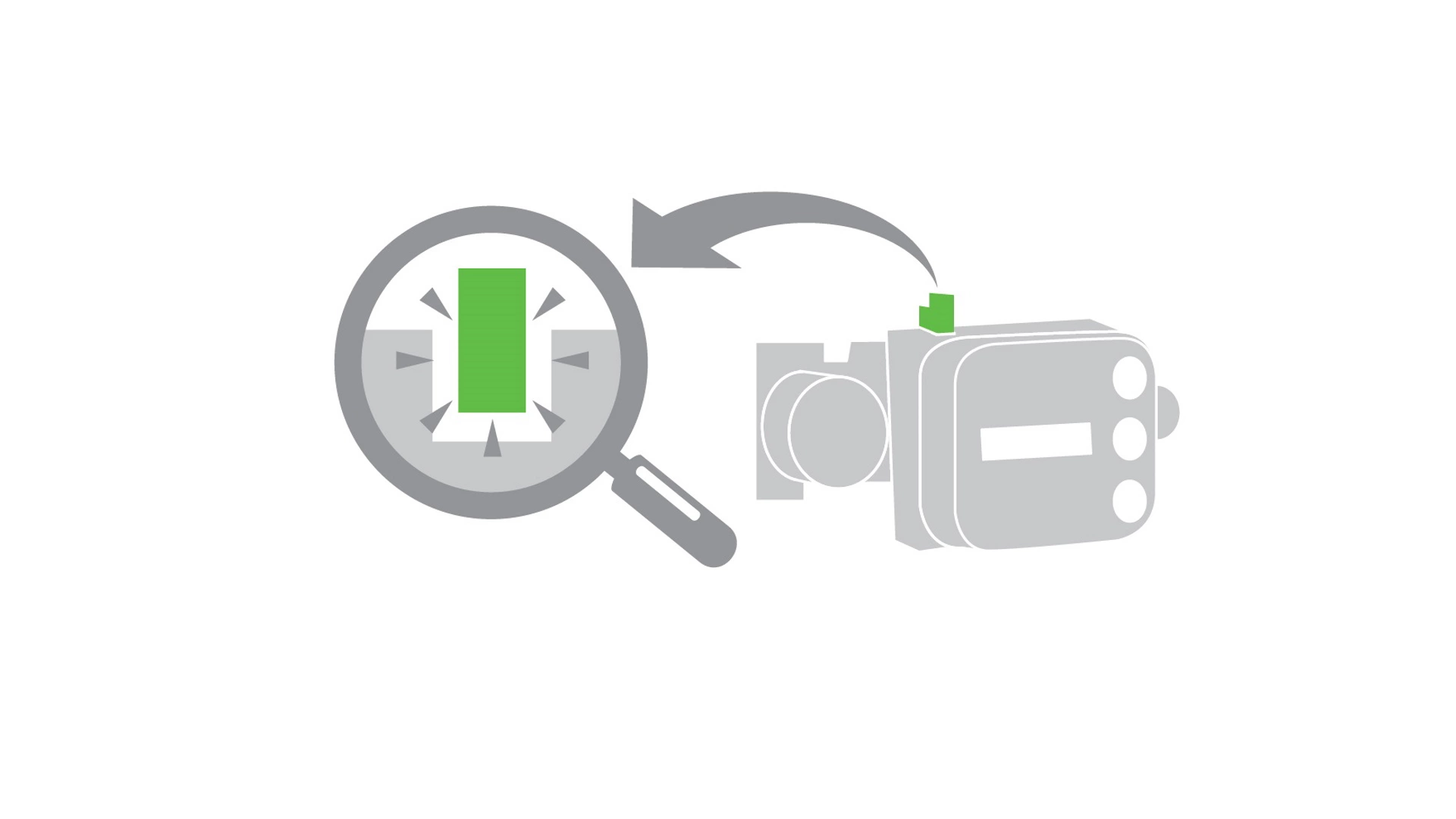

The magnet array and hall effect sensor on the FIELDVUE DVC6200 digital valve controller mean there are no sliding parts to vibr

Solving Vibration Problems

Fisher コントロールバルブと計器は設計上、振動堅牢性の向上に強化されています。

リンケージレスの非接触位置フィードバックにより、計装において摩耗ポイントが排除されます。 Fisher FIELDVUE DVC6200 デジタルバルブコントローラはマグネットアレイとホール効果センサーを使用しているため、過酷な、またはノンストップのサイクリング環境では摺動部品が振動することはありません（図を参照）。

統合取付けにより、ブラケットと外部チューブは時代遅れになります。 Fisher 667 サイズ 30i ~ 76i アクチュエータの統合空気経路によって、振動を受けやすい外部チューブと継手は不要です。

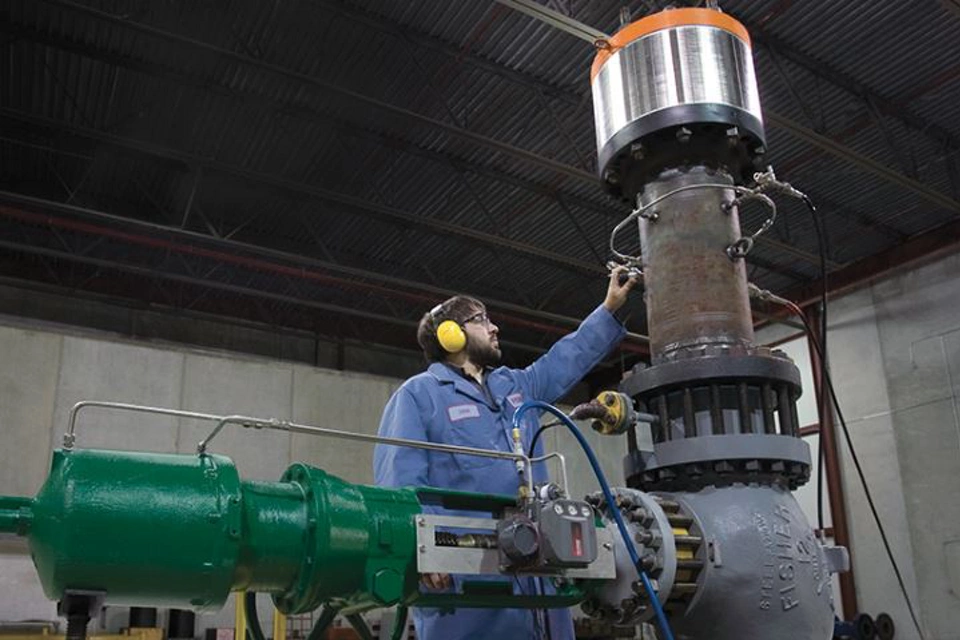

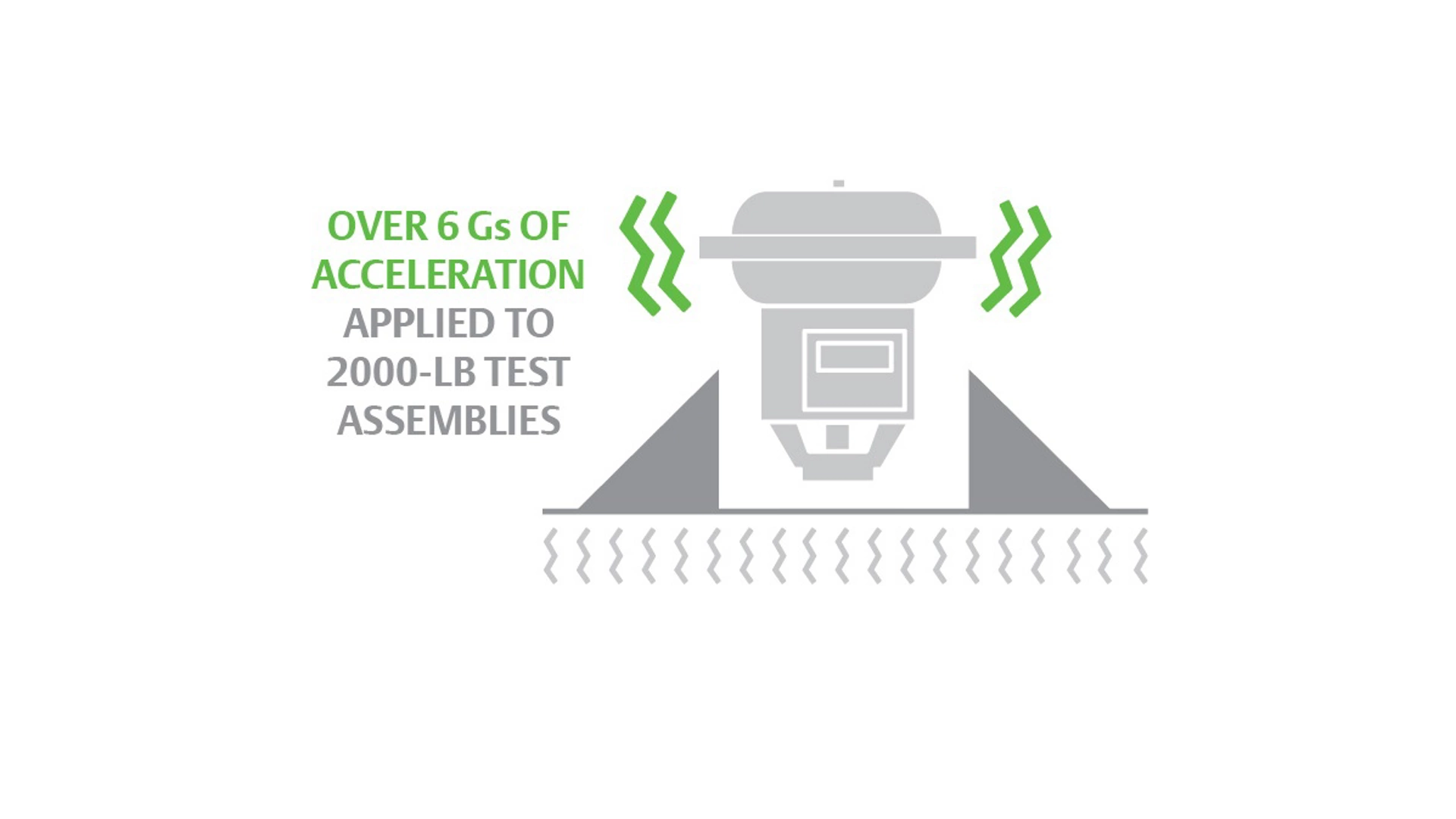

Emerson measures the ability of Fisher products to withstand vibration extremes

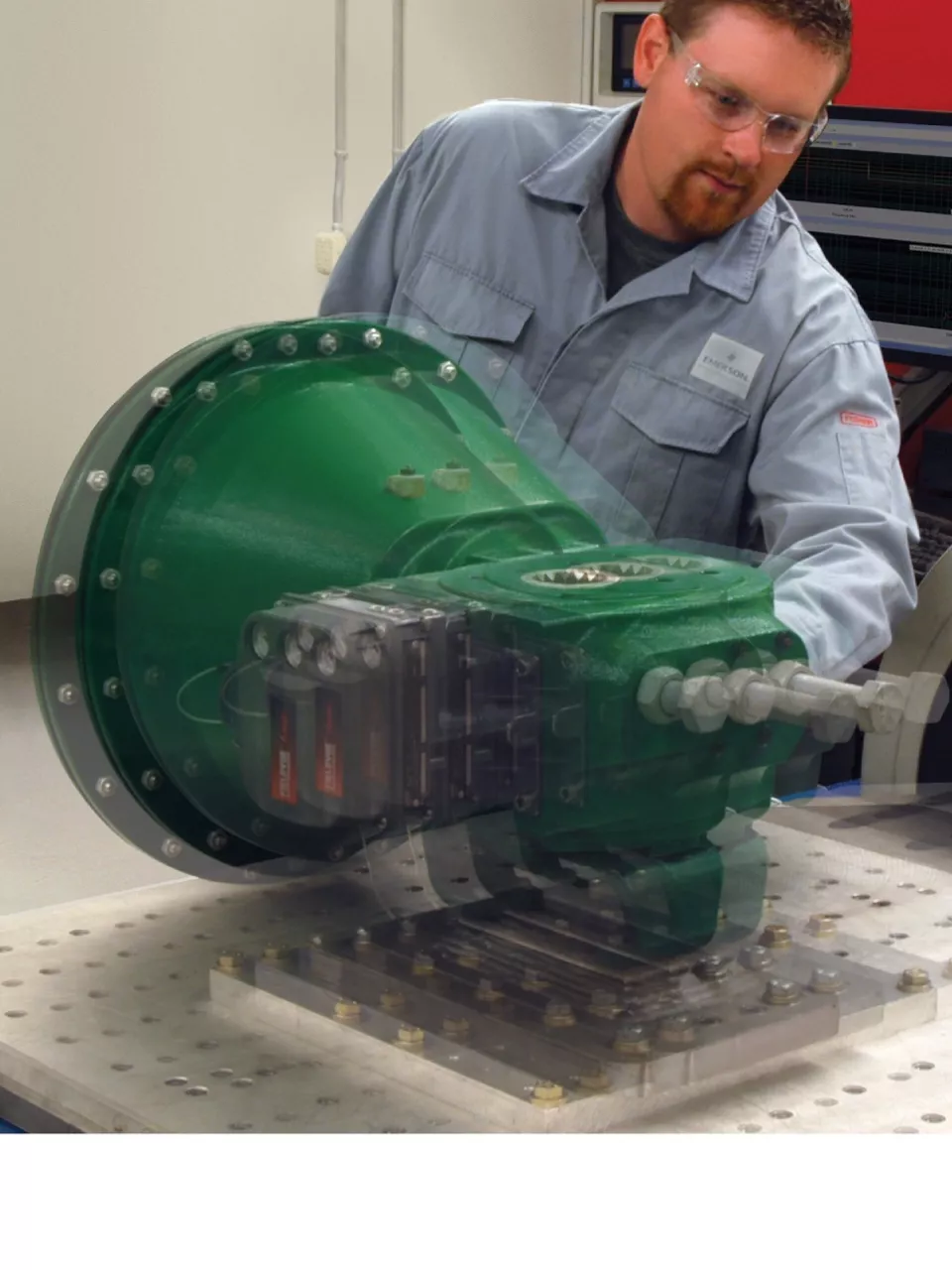

エマソンでの試験

振動環境に耐えうる Fisher 製品の能力を測定し、業界標準に適合し、お客様の要求に応えます。<x id="br1-0" {http://www.wordbee-translator.com/Xliff}name="br1"></x> 実施された振動試験の種類：

1. 共振識別と疲労評価は定期的に試験しています。

高周波、低加速度での一般的なパイプライン振動試験は、一般的にパイプラインに見られる振動用のデジタルバルブコントローラ、バルブポジショナ、およびバルブアクチュエータ用です。関連規格には、ANSI/ISA-75.13 、IEC 60068-2-6 、IEC 60068-2-27 、IEC 60068-2-64 が含まれます。

3. 低周波数・高加速度の地震(地震)試験は、主に原子力発電所を対象とします。テストは IEEE 344 、IEEE 382 、および IEEE 323 規格に準じて行うことができます。

4. Emerson 製品のカスタム振動試験は、エマソン営業所から依頼することができます。
