用途における課題
ジュール＝トムソン（JT）効果は、一次 LNG 液化の全工程で、供給ガスや冷媒の流れを冷却するために利用されています。 液体、ガス、または多相流体の冷却に使用されます。 従来、この効果は、流体の圧力を大幅に低下させ、目的の温度まで冷却する制御バルブで利用されてきました。 圧力低下が大きいため、適切に対処しないと、制御バルブが過度のノイズレベルを発生させる可能性があります。 また、プロセス温度が非常に低く、極低温まで正確にスロットリングできる必要があります。
- 大幅な圧力低下
- 過度のノイズレベル
- 極低温

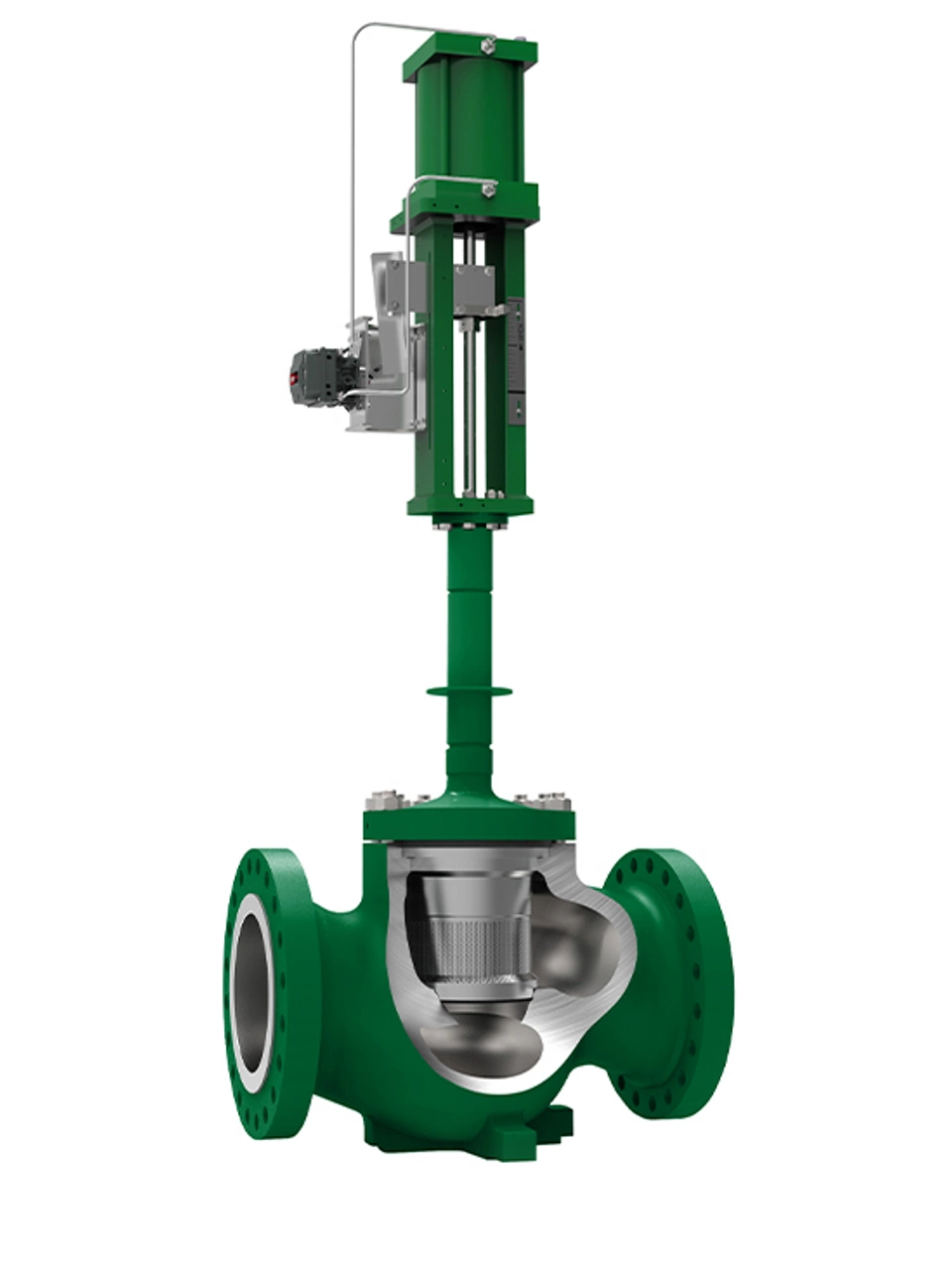

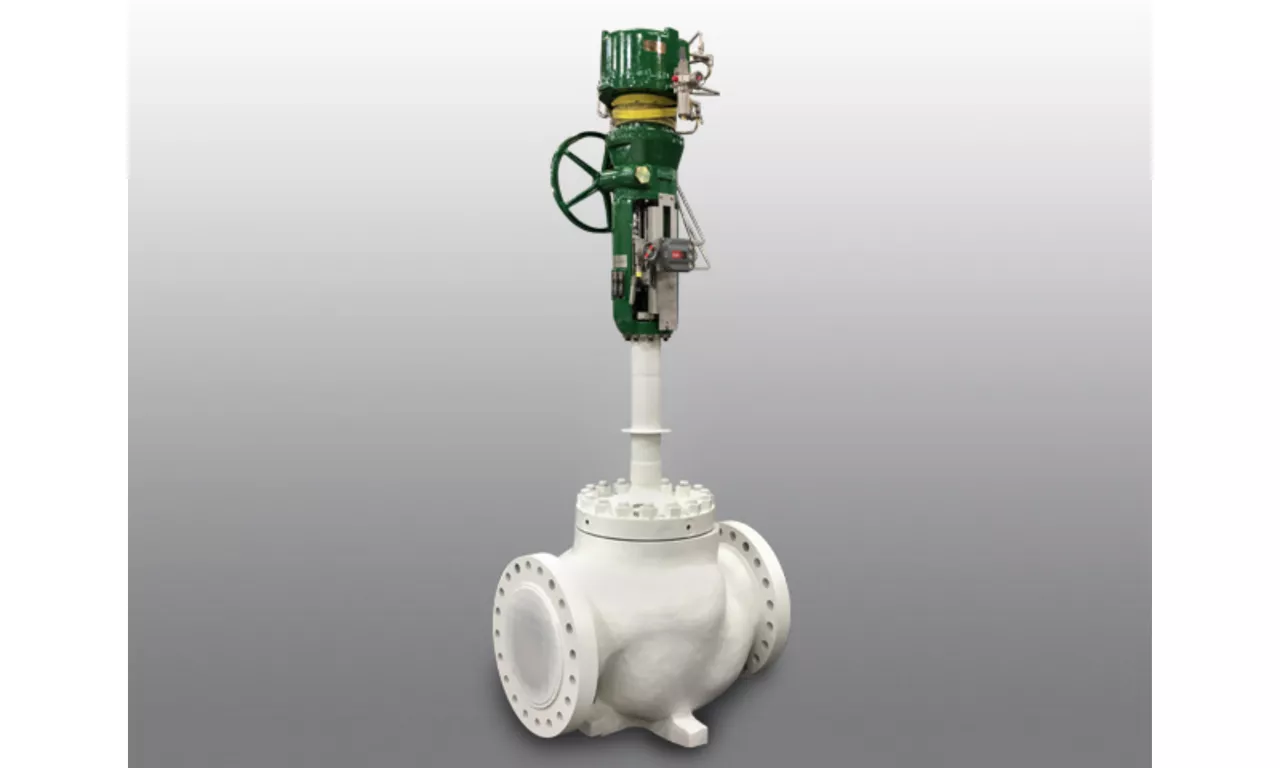

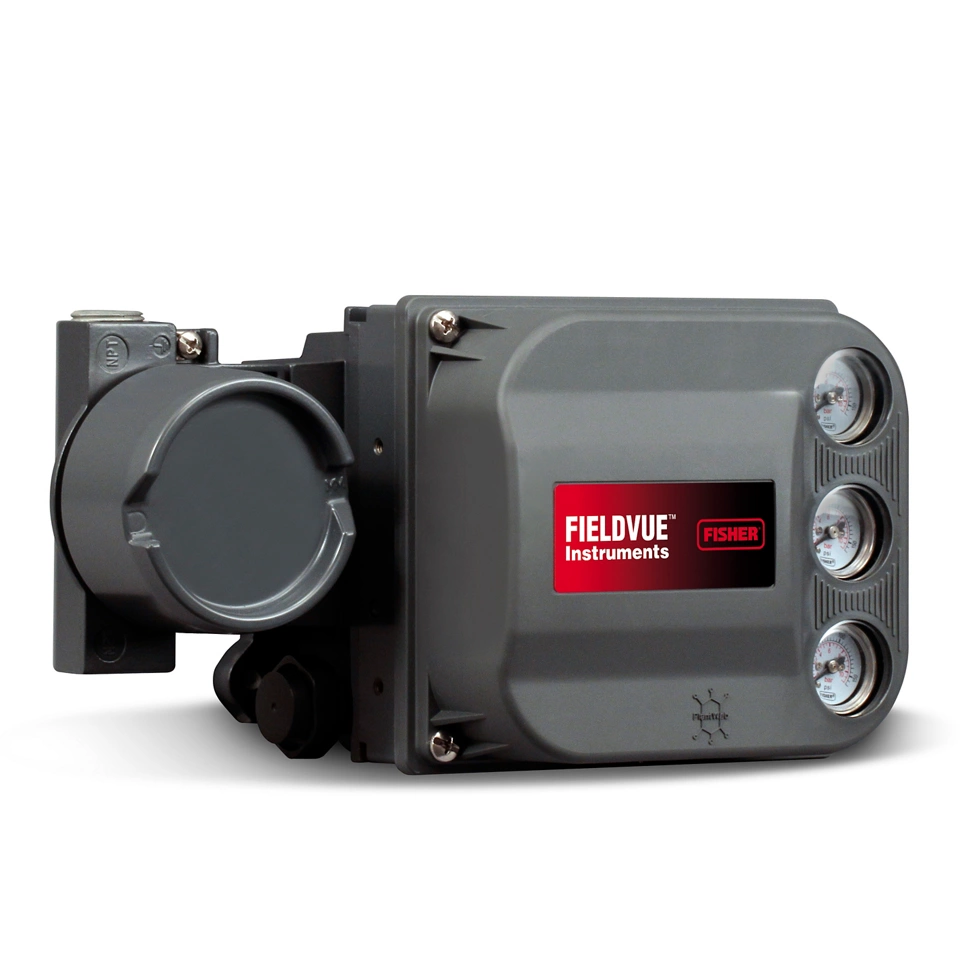

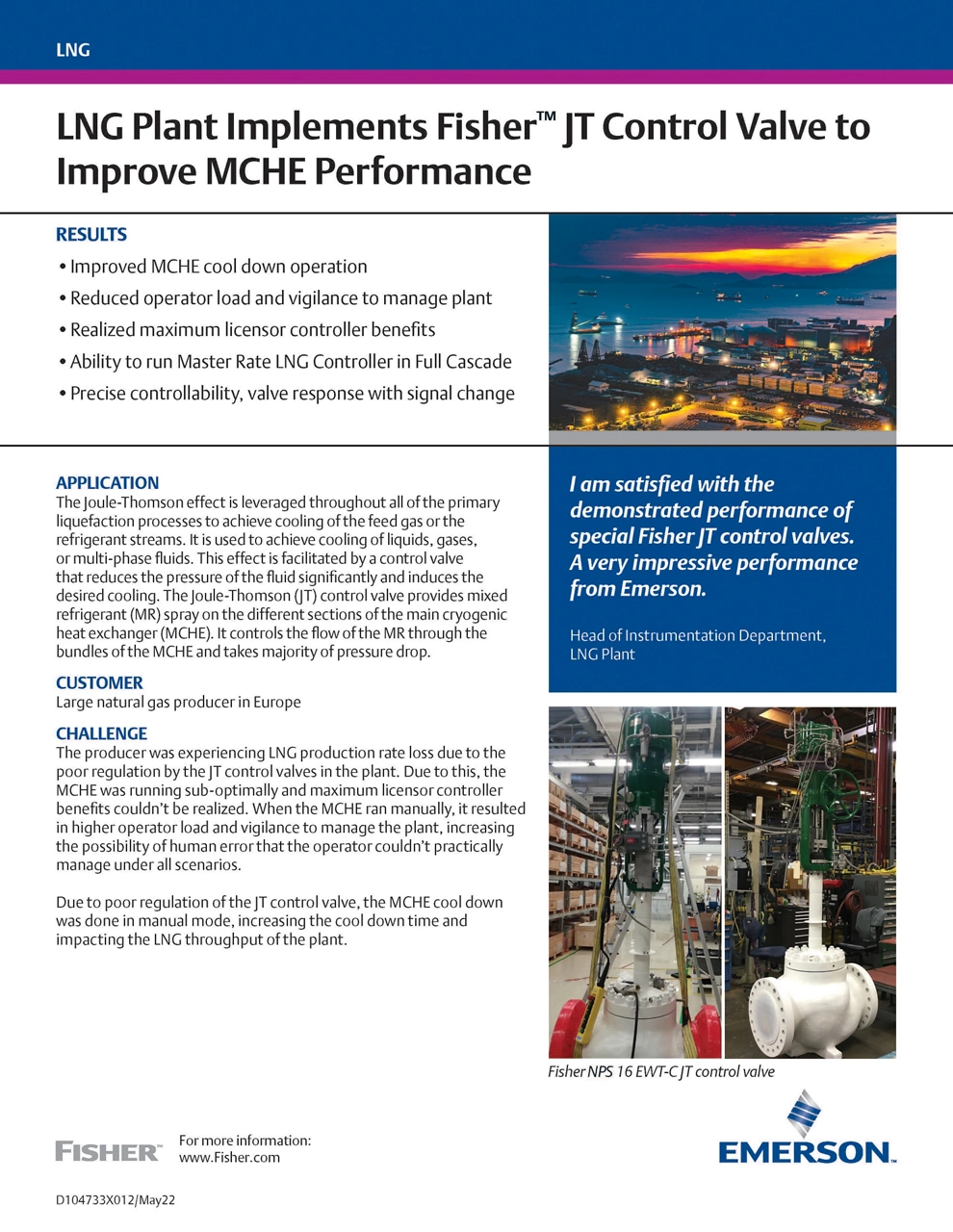

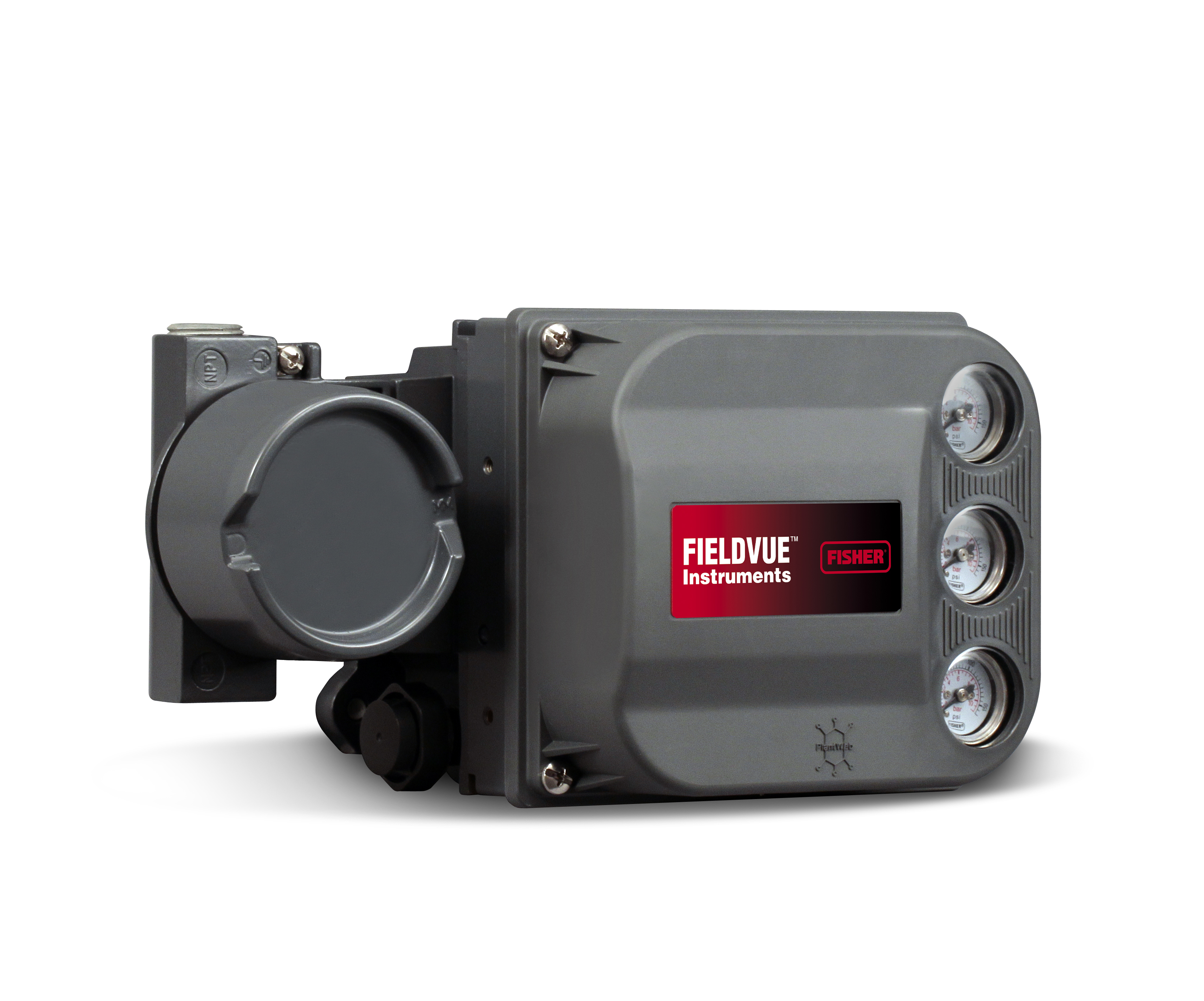

ジュール＝トムソン制御バルブの可能性

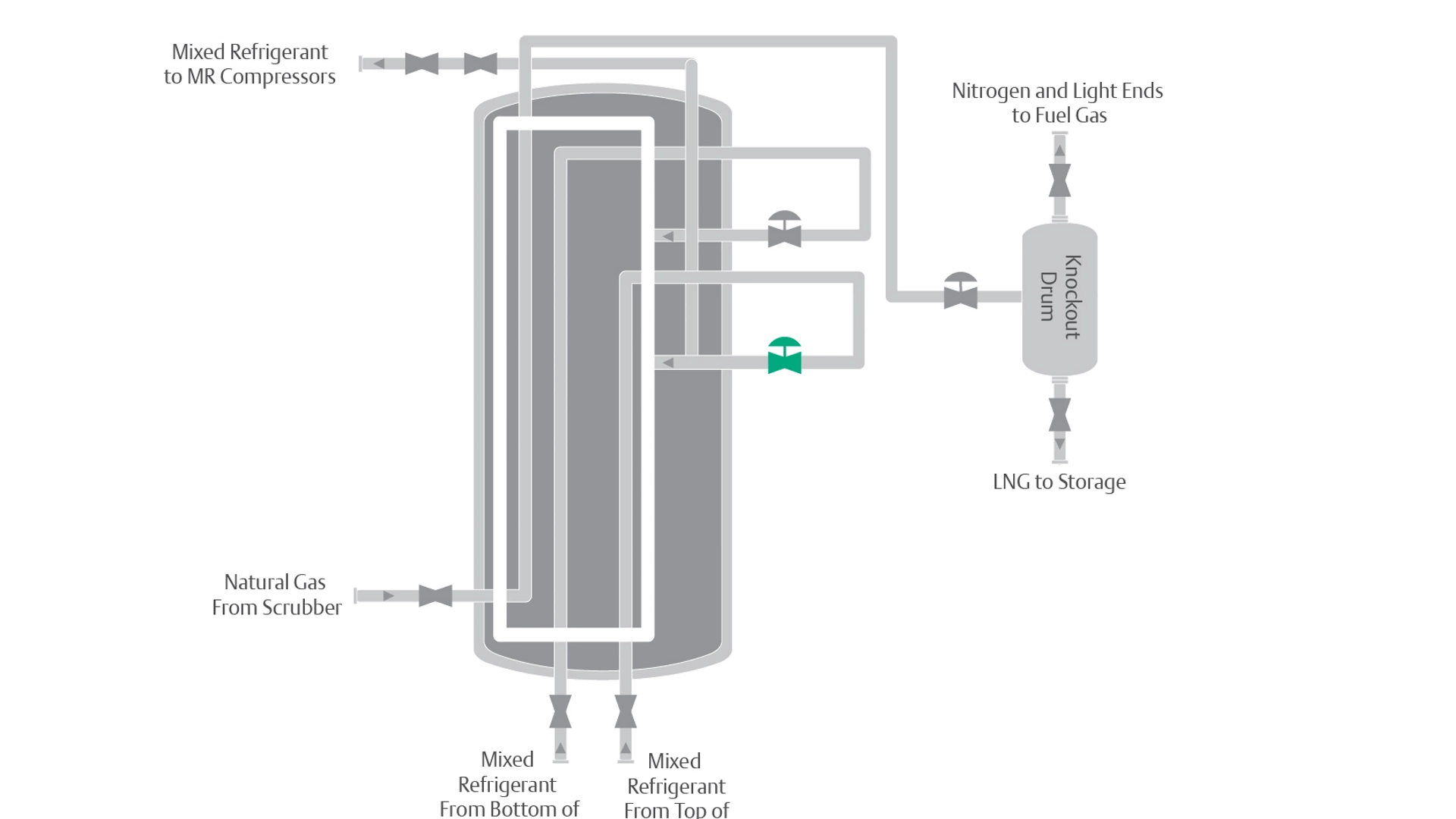

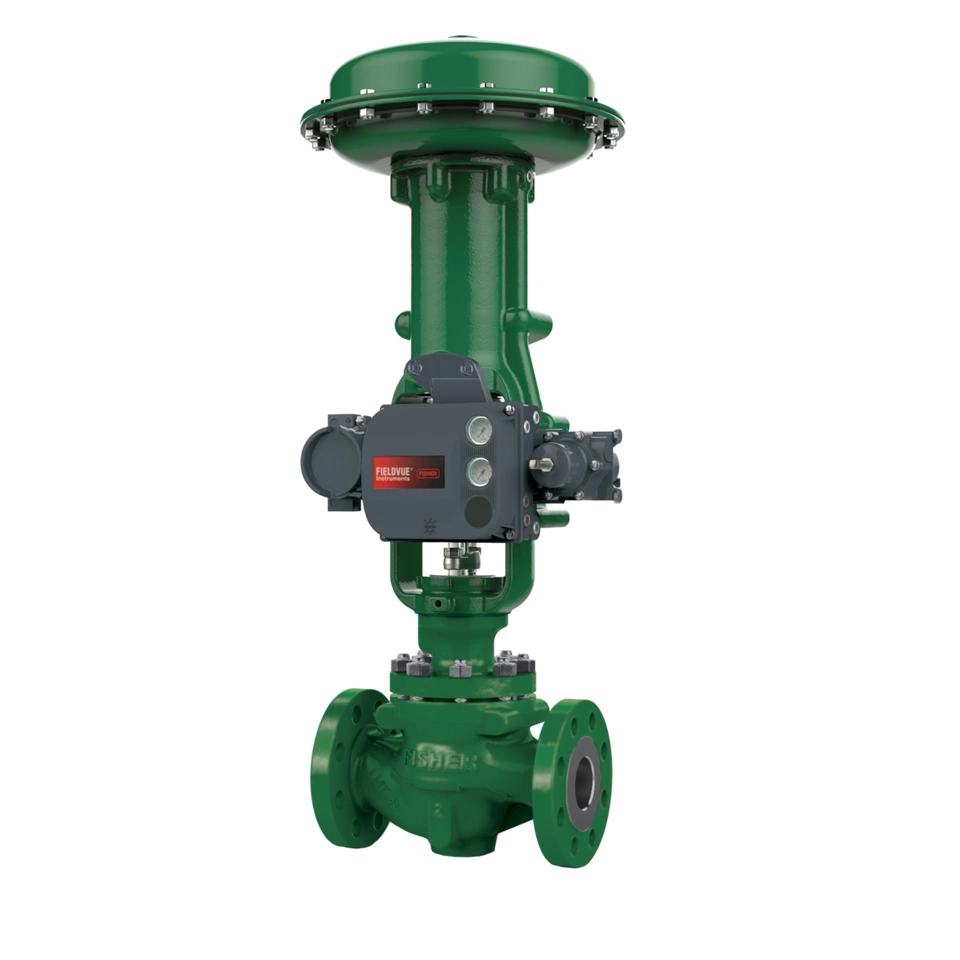

昇温用ジュール＝トムソンバルブ

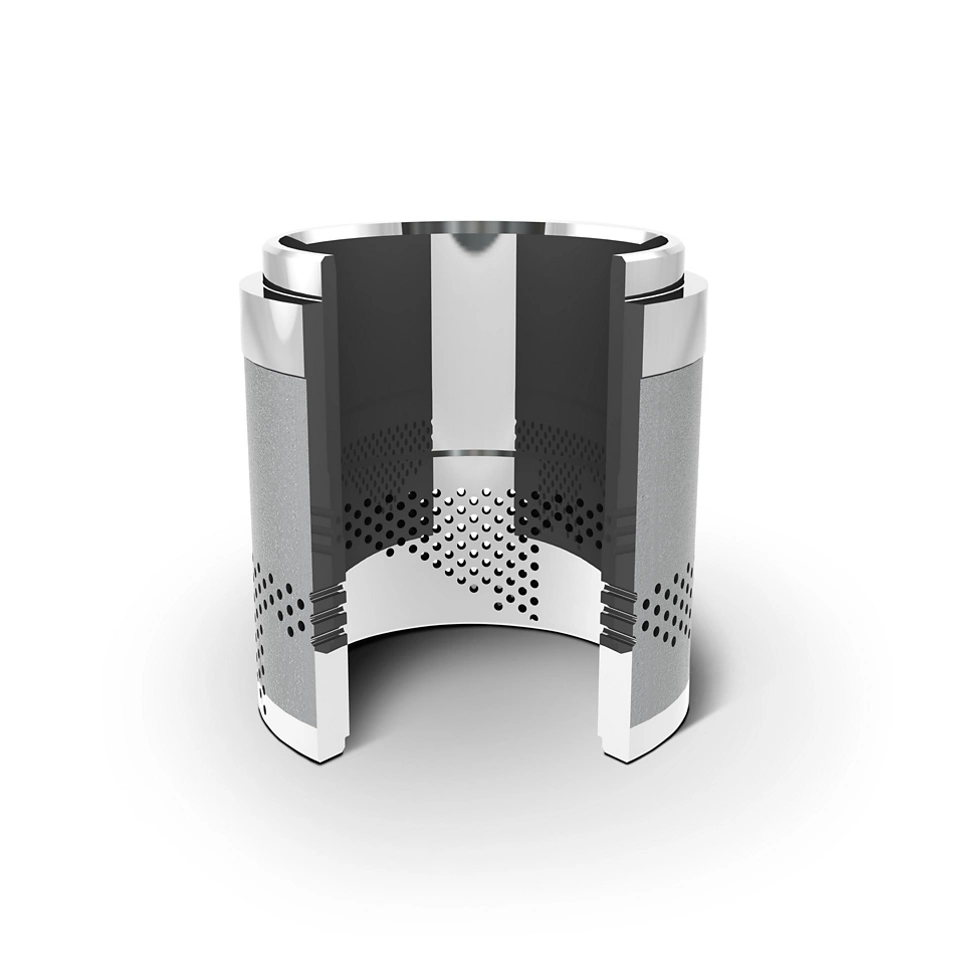

混合冷媒は主熱交換器入口から昇温用ジュール＝トムソンバルブへとチューブ内を流れ、シェル内を逆方向に流れるより冷たい混合冷媒に熱を奪われます。 したがって、混合冷媒が主熱交換器下部の昇温用ジュール＝トムソンバルブの入口に達するときには、通常は −200°F（−130°C）前後の極低温になります。 バルブを通過する混合冷媒液は、バルブを出るときに液体と蒸気の混合物に変わる可能性があります。 適切なトリムを選択する必要があります。 平衡形極低温用バルブが推奨されます。 バルブが圧力降下を受けてバンドルに吹き付けるときの冷媒の体積の大部分が蒸気に変換される場合、上向きの流れでドリルホールまたはスロット溝のトリムを使用してフラッシング関連のノイズ、振動、および浸食を排除します。

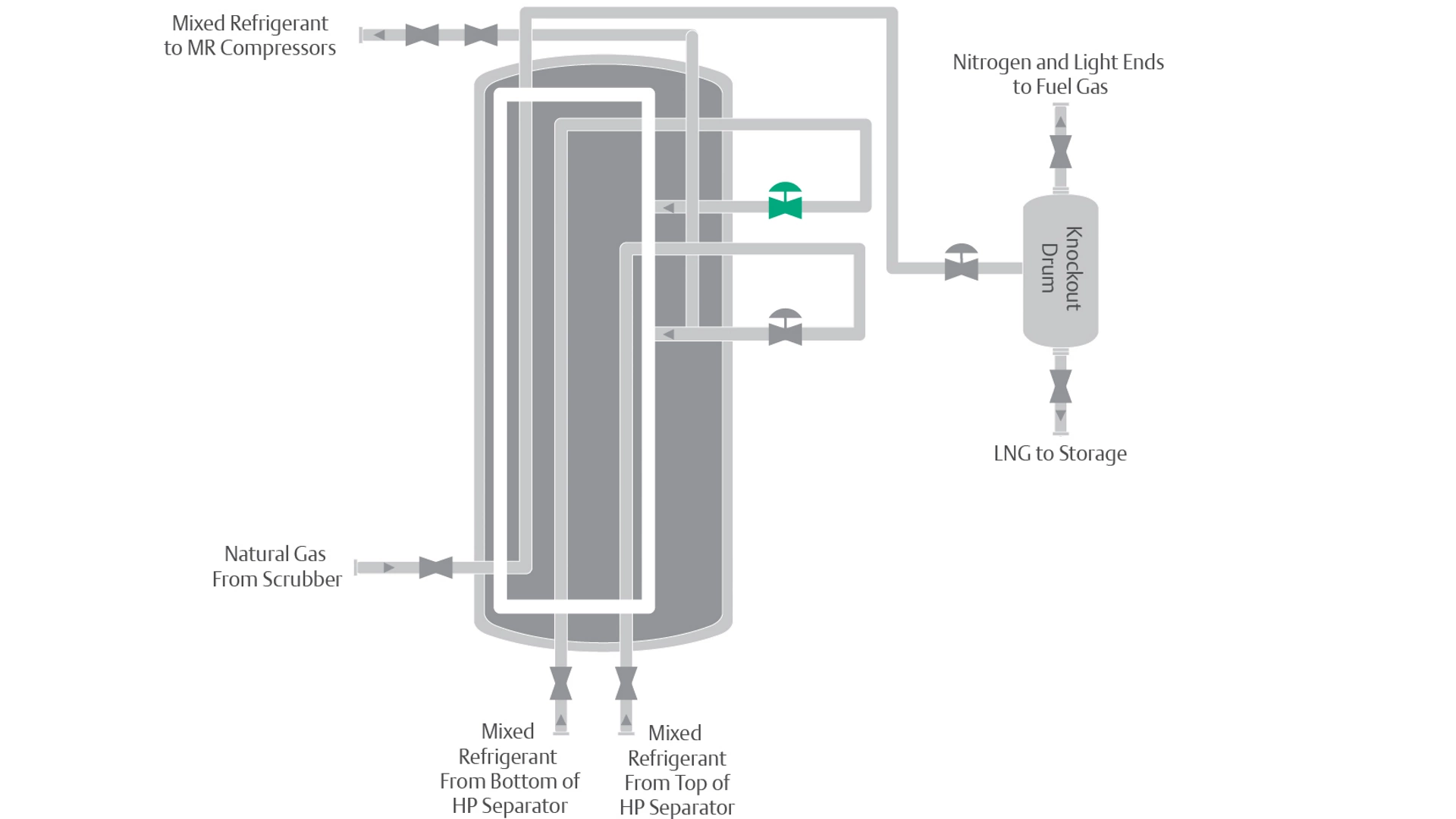

冷却用ジュール＝トムソンバルブ
冷却用ジュール＝トムソンバルブに流入する混合冷媒の入口温度は、昇温用ジュール＝トムソンバルブに入る混合冷媒の温度より低く、約 −240°F（-150°C）です。 これは、熱交換器を通過する距離が長くなるためです。 バルブを通過する混合冷媒液は、バルブを出るときに液体/蒸気混合物に変わる可能性があります。 適切なトリムを選択する必要があります。 平衡形極低温用バルブが推奨されます。 バルブが圧力降下を受けてバンドルに吹き付けるときの冷媒の体積の大部分が蒸気に変換される場合、上向きの流れでドリルホールまたはスロット溝のトリムを使用してフラッシング関連のノイズ、振動、および浸食を排除します。
