蒸気調整と過熱防止

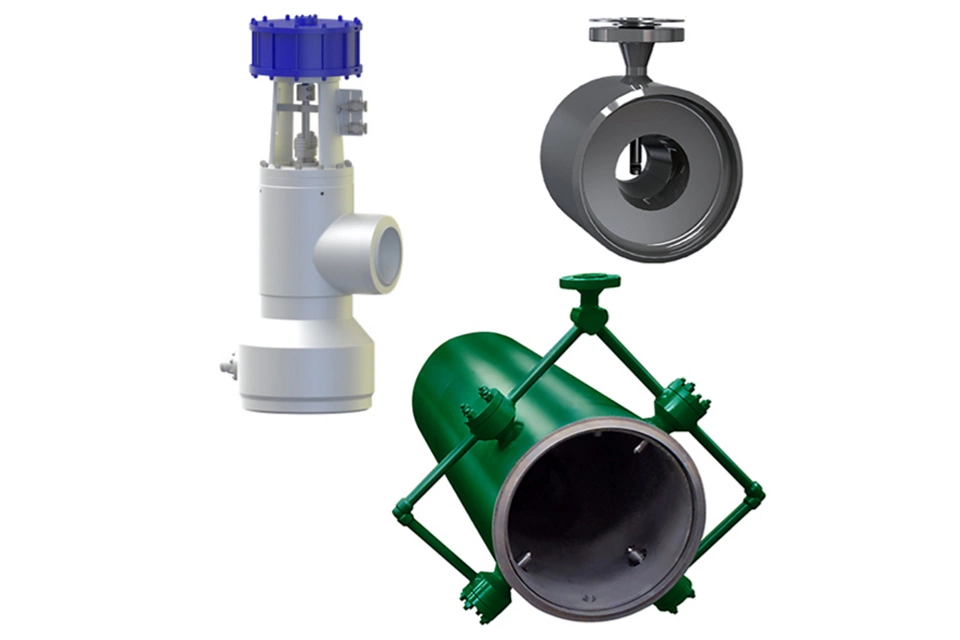

Fisher and Sempell steam conditioning desuperheating products

蒸気変換弁と減温器とは？

減温器は、蒸気管内に冷却水を噴霧して、所定の蒸気温度に下げて制御します。これを効率的に達成するために、減温器は用途に合わせて正しく設計・選択されなければなりません。設計上単純に見えますが、減温器は効果的であるためには多種多様な複雑な熱および流れの動的変数と統合しなければなりません。蒸気変換弁は、1つの統合制御ユニット内で両方の機能を組み合わせることによって蒸気の圧力と温度を制御します。これらのバルブは、エネルギーコストの上昇に伴い、プラント運転によってもたらされる効率の良い蒸気の制御の必要性に対処します。蒸気変換弁は、同等の減温器よりも優れた温度制御、改善された騒音低減、より小さいスペースで設置できます。制御が安定した追従性の良い温度制御を実現します。

仕組み

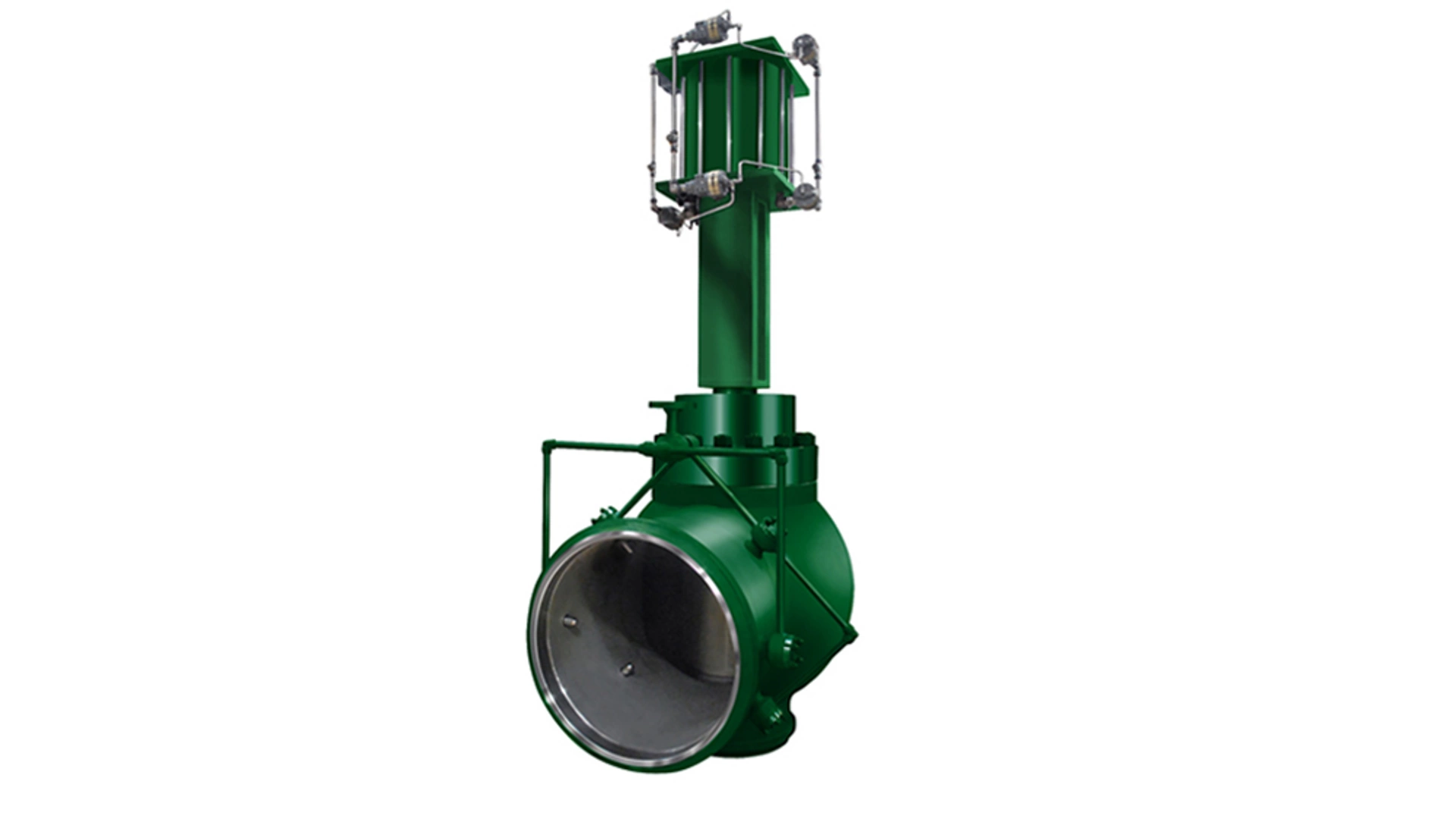

一般的な用途

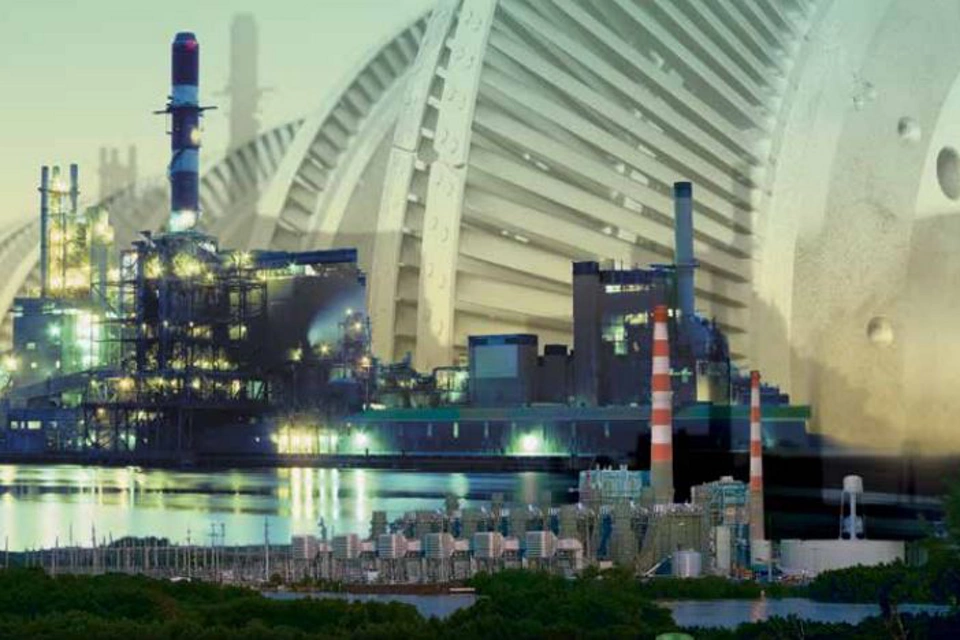

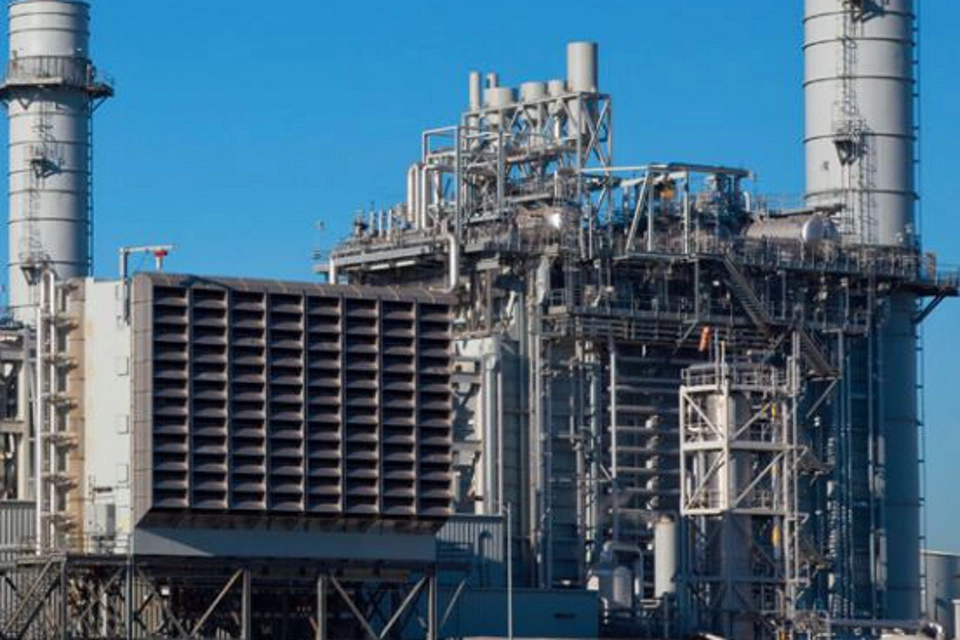

発電

今の電力市場の競争に勝つためには、複数の戦略を活用する必要があります。周期的な運転、毎日の起動停止、速い負荷上昇の増加は、プラントの稼働時のピークに全負荷運転を確実にすることで利益を最大化にすることを可能にします。

炭化水素および石油化学産業

プロセスプラント環境では、温度はさまざまな方法で制御されます。温度を制御する最も一般的な方法は、熱交換器とプロセス蒸気を使用することです。プロセス蒸気は、熱伝達にとってより効率的な媒体に変換される飽和点近くに調整する必要があります。適切に選択された機器は、最適なプラントの可用性、信頼性、そして収益性を確実にします。

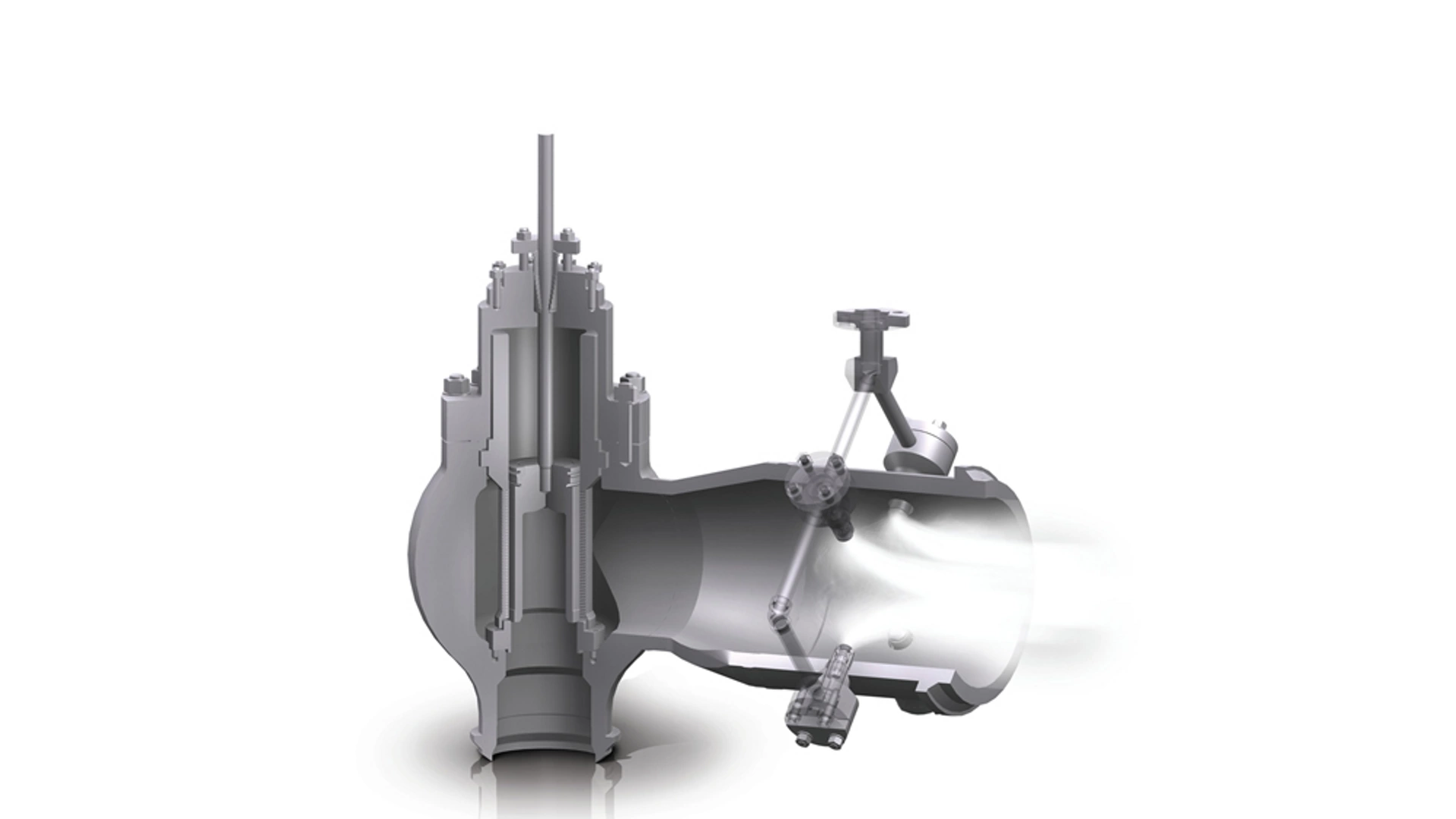

蒸気変換弁

蒸気変換弁は、その減圧段階の下流にスプレー水マニホールドを組み込んでいます。マニホールドは圧力噴霧式スプレーノズルのスプレー水を迅速な気化混合を促進させています。

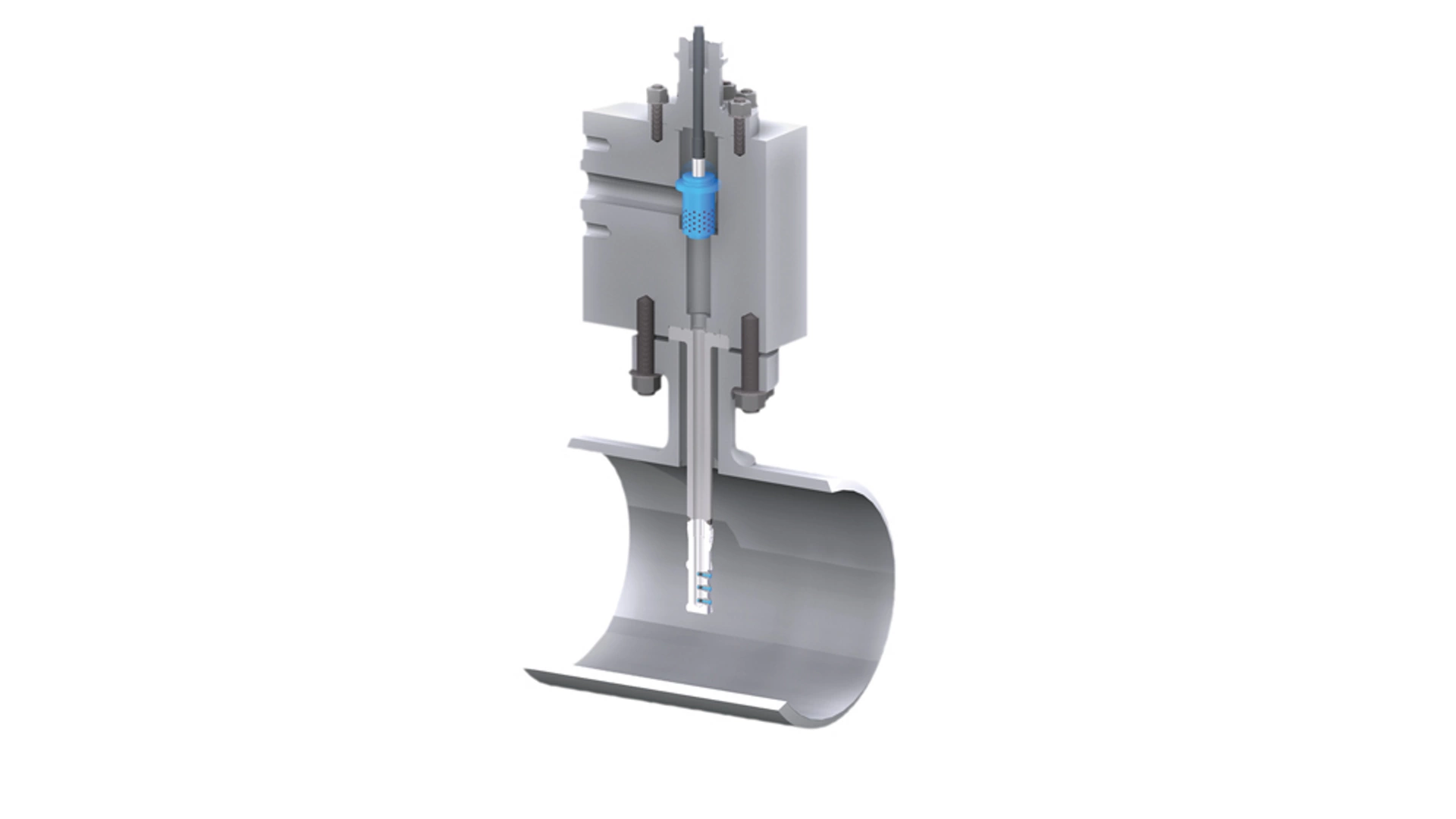

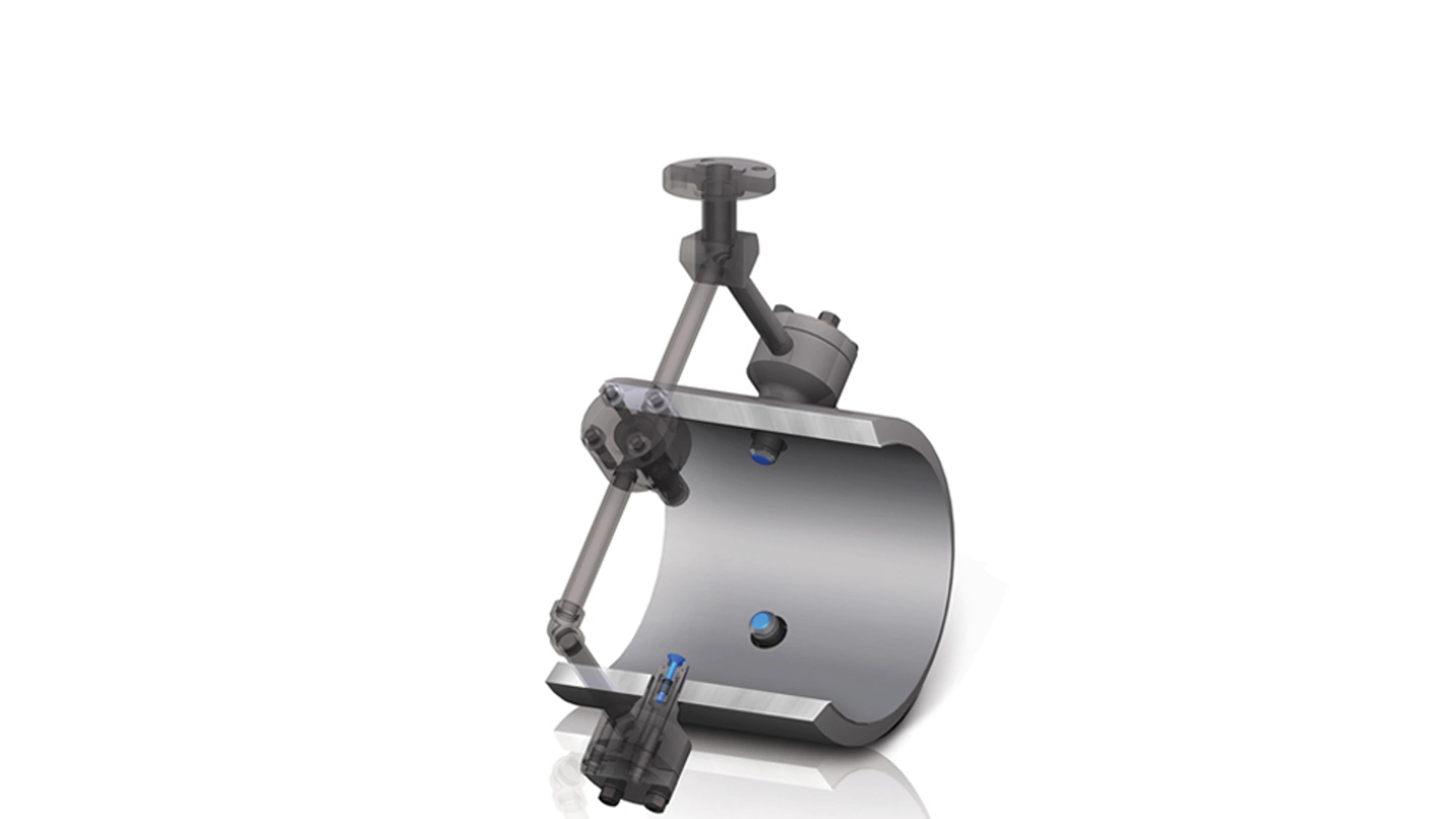

蒸気温度調整装置

蒸気アテンペレーターは通常、温度制御のみが必要な電力ボイラー用途、または圧力低減機能とデスーパーヒーティング機能を分離する必要がある用途で使用されます。減温器は、出口部の管壁に設置された多数のスプレーノズルに冷却水を供給するマニホールドを備えています。結果として、蒸気の乱流中に細かいスプレー水が放射状に噴射されます。
