何がコンプレッササージを引き起こすのか？
サージは、遠心圧縮機のピークヘッド能力および最小流量限界に達する動作点として定義されます。 コンプレッサの背後のプレナム圧力がコンプレッサの出口圧力よりも高い場合、流体は逆流したり、コンプレッサ内でも逆流する傾向があります。 結果として、プレナム圧力が減少し、入口圧力が増加し、流れが再び逆流します。 その結果、サージが発生しシステム全体が不安定になると、コンプレッサはピークヘッドを維持する能力を失います。 また、押し込みにより、ユニットの最大許容温度を超えた時点までコンプレッサが過熱したり、ローターがアクティブな側から無効な側に上下に移動したりしてスラストベアリングが損傷する可能性があります。

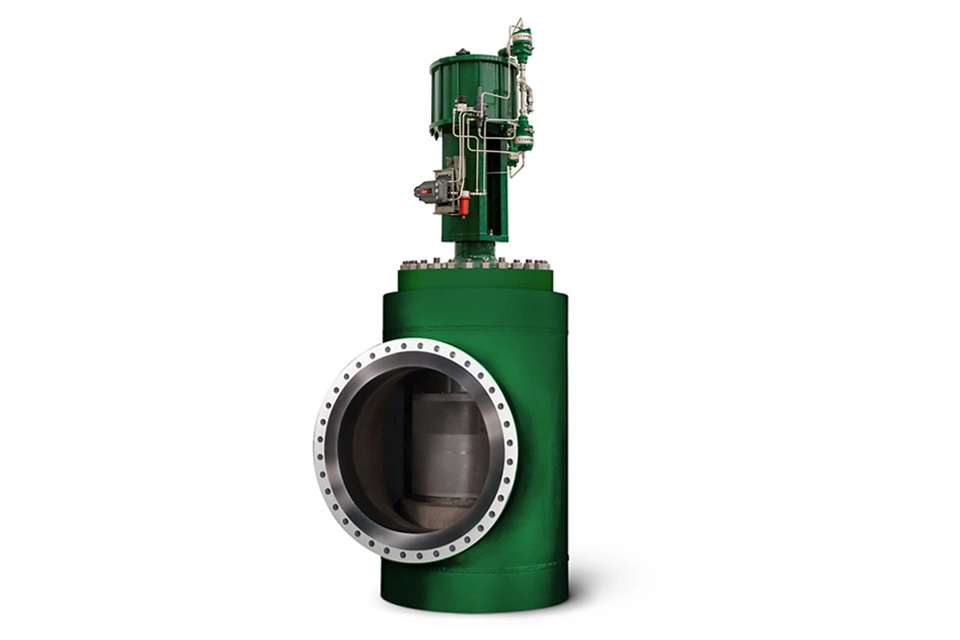

アンチサージ制御バルブの利点
概要

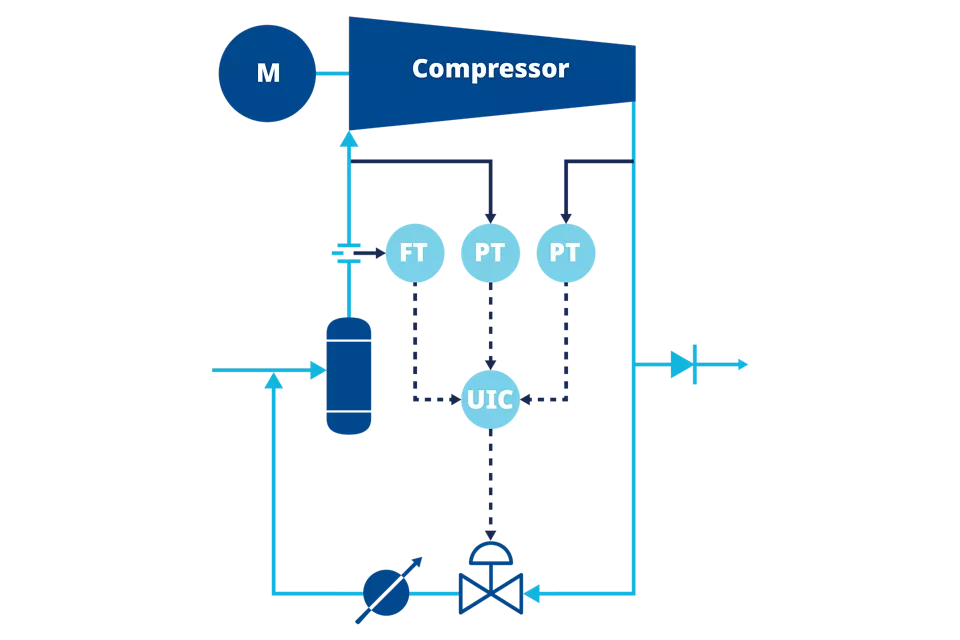

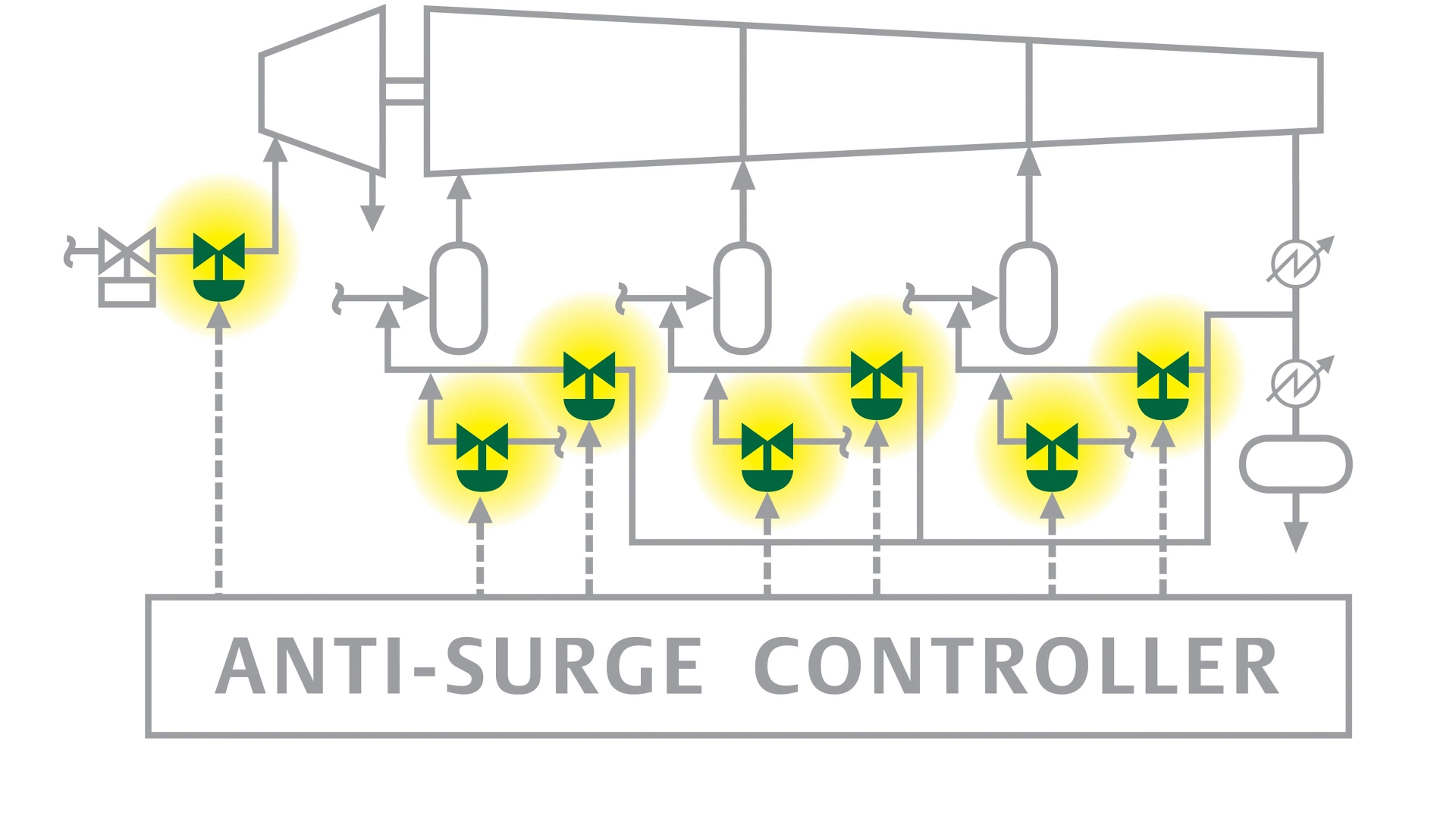

これらのバルブは、プロセス圧縮段がサージに近づいていることを検出し、その後動作点のサージラインへの移動を逆転させるための措置を取ります。 これによりプレナムの圧力が下がり、コンプレッサを通過する流量が増え、安定した作業環境が得られます。 これは通常、リサイクルライン内の制御バルブを開き、排出ガスを吸引冷却器を介して圧縮機の入口に戻すことによって達成される。 結果として生じる圧縮機入口体積流量の増加は、動作点をサージから遠ざけます。

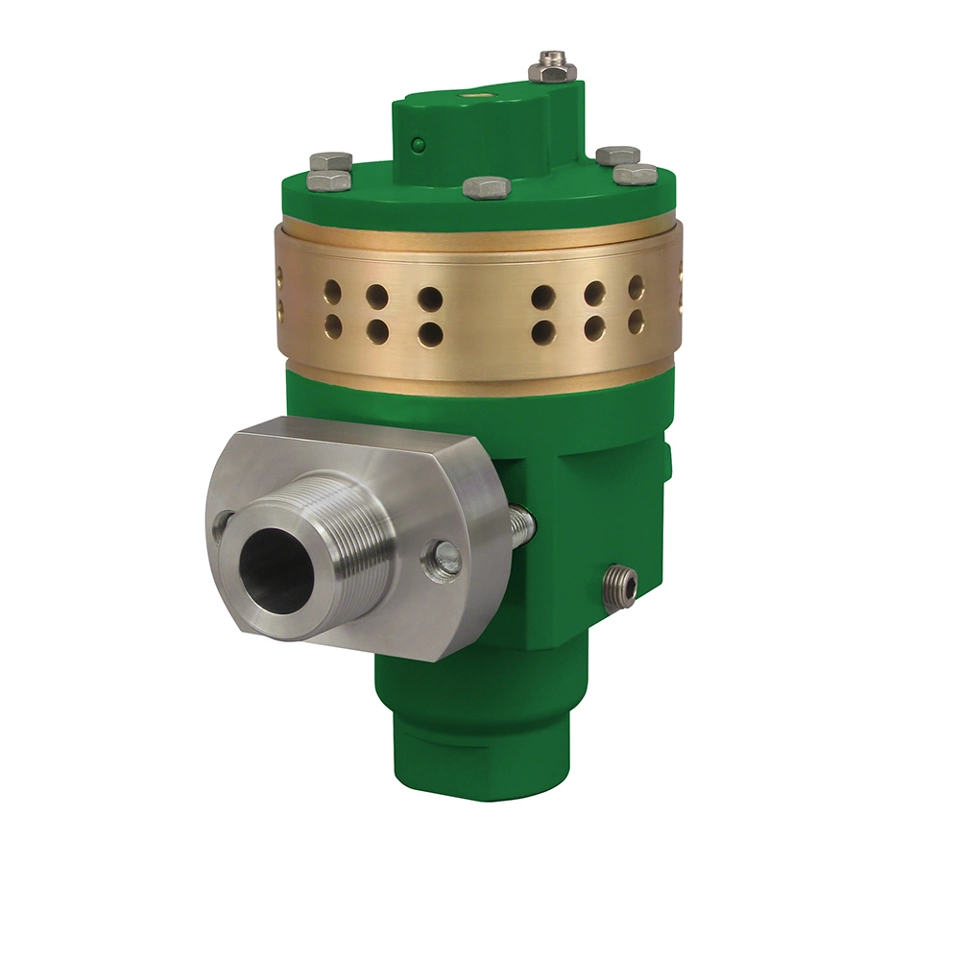

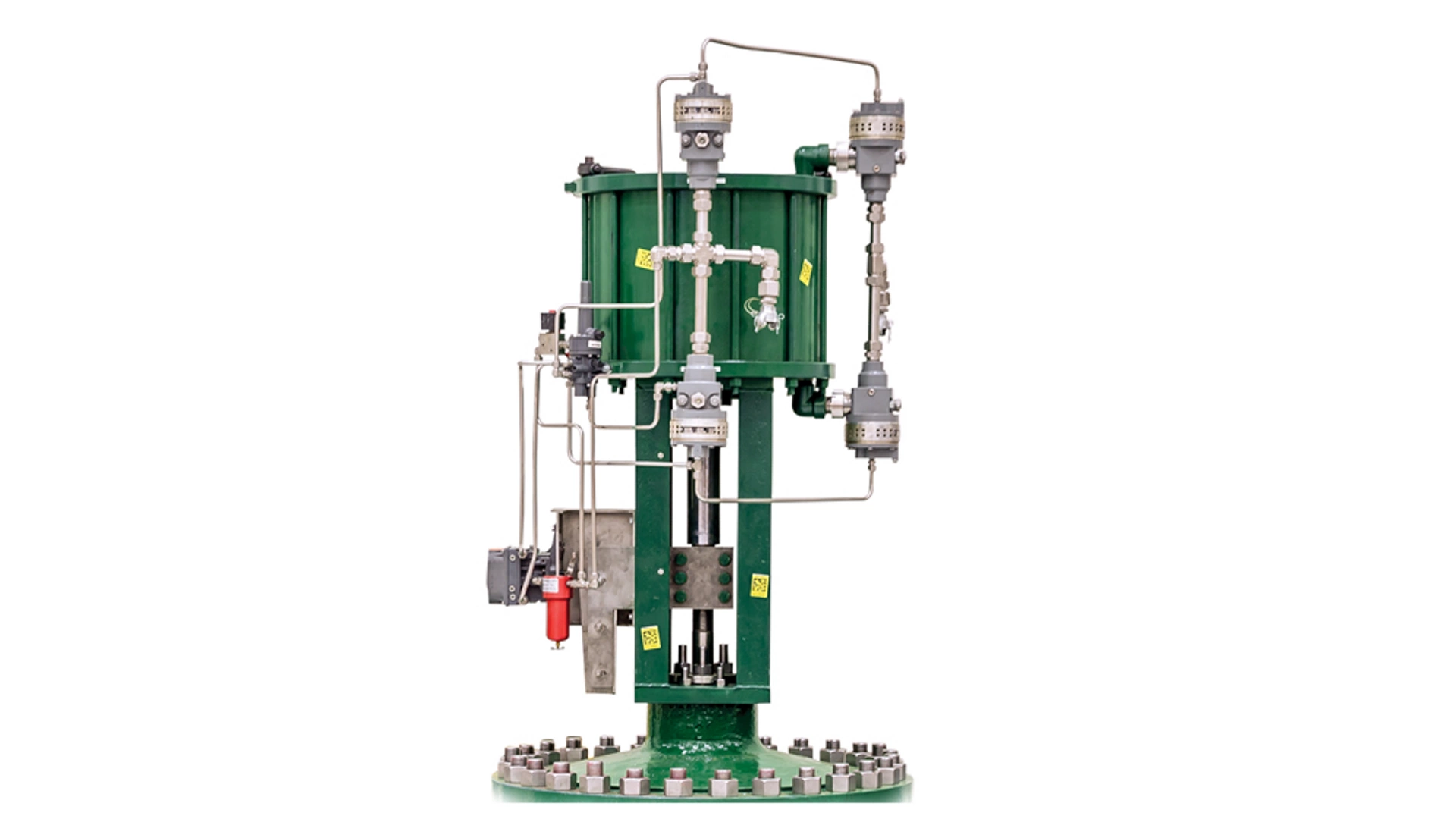

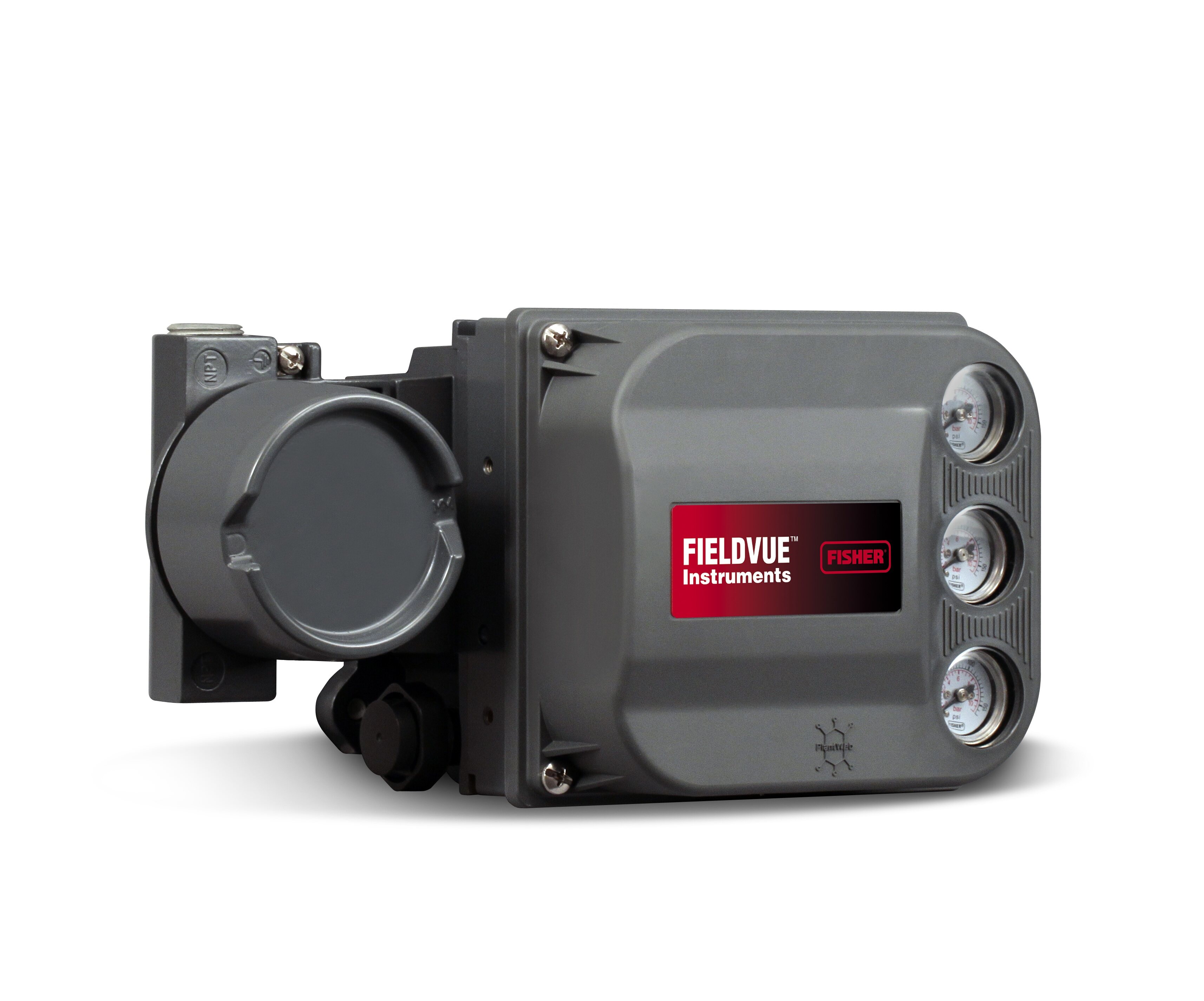

これらのアセンブリは通常、制御バルブ、アクチュエータ、デジタル・バルブ・コントローラ、およびボリュームブースタのようなその他の付属品で構成されています。
減速の制御

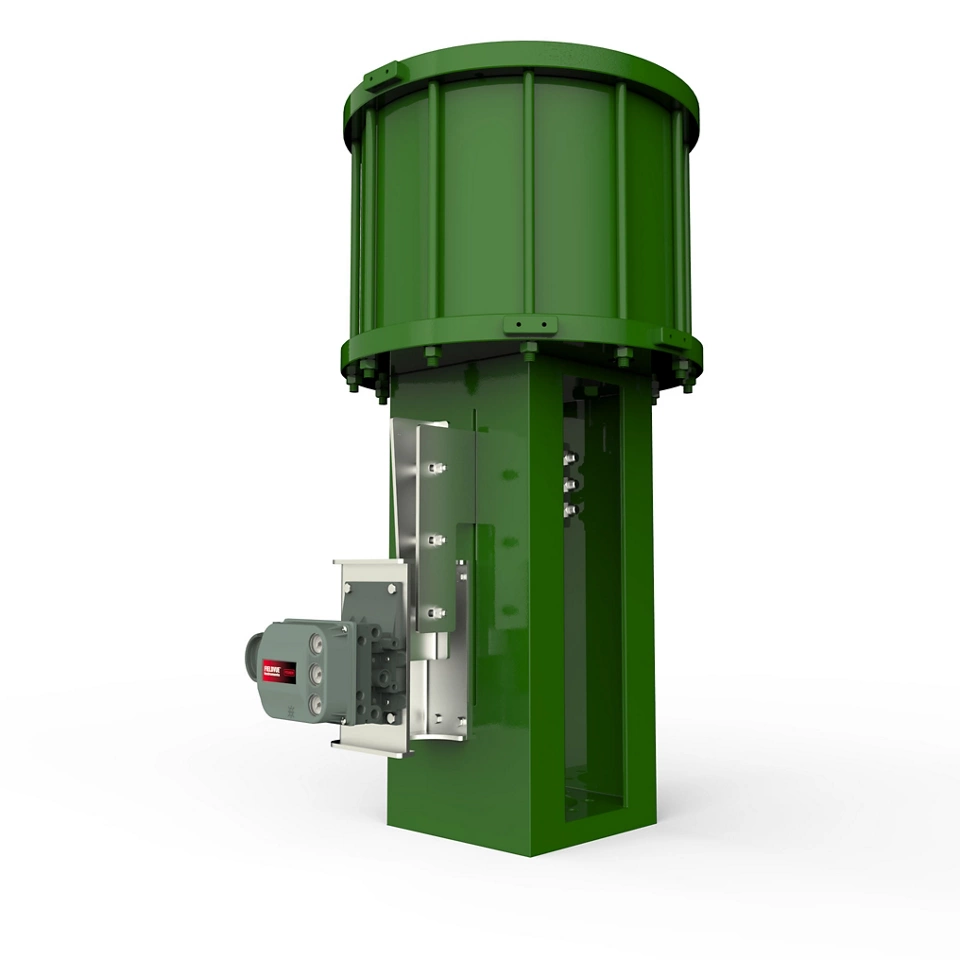

複動アクチュエータは、アンチサージ技術に最適な性能を発揮します。 どちらの方向にも対称的な性能を発揮し、最適な剛性と制御性を提供します。
チェックバルブは、バルブがトラベルストップから離れているときにフルスピードで作動し、1秒以内に必要な容量に達することができます。
騒音と振動の低減
騒音や振動の影響により、コンプレッサがさらに損傷し、効率が低下する可能性があります。

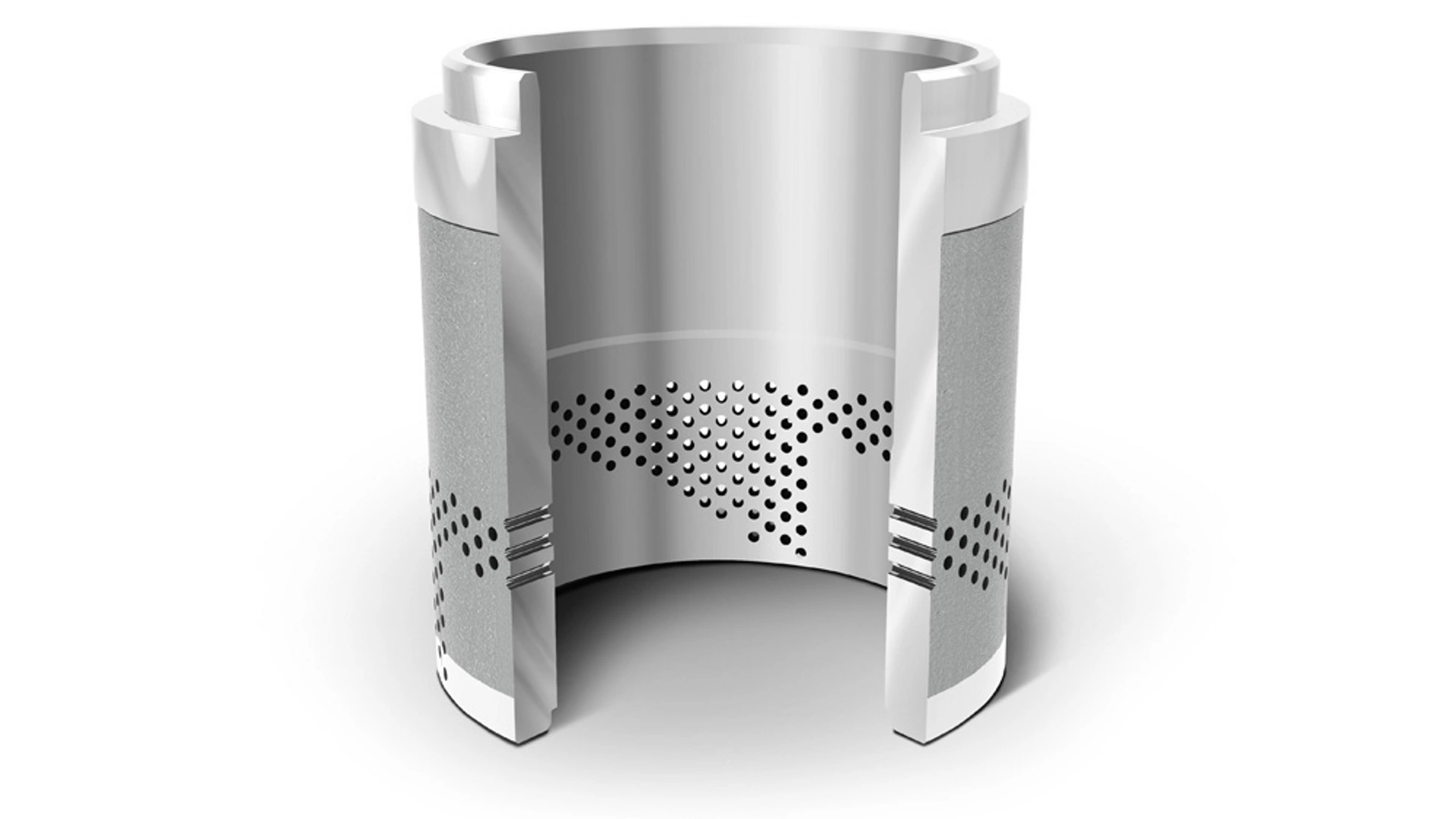

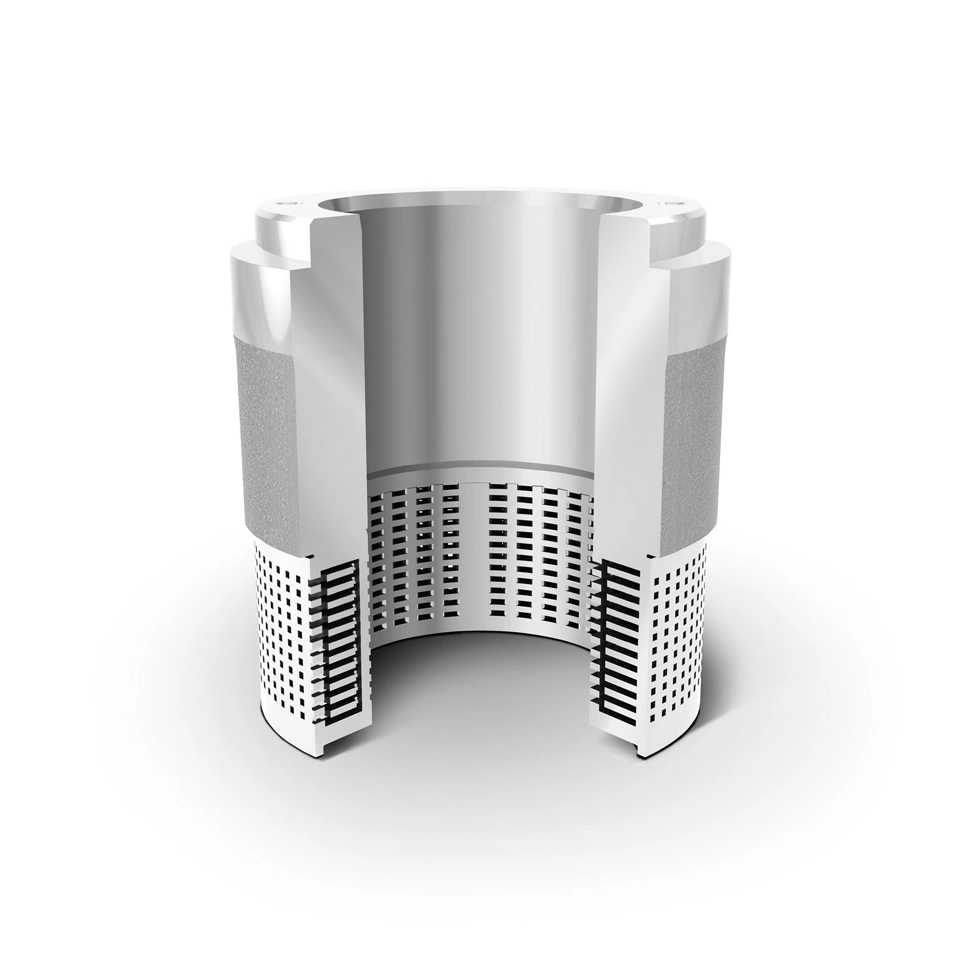

マルチパス、マルチステージバルブトリムは、騒音レベルを最大40 dBA低減することができます。 レーザーカットディスクによって形成されたフローパターンは、再現性のあるノイズ減衰とパイプ振動の低減を確実にするのを助けます。
防振付属品および管は分野の失敗を除去するのを助けます

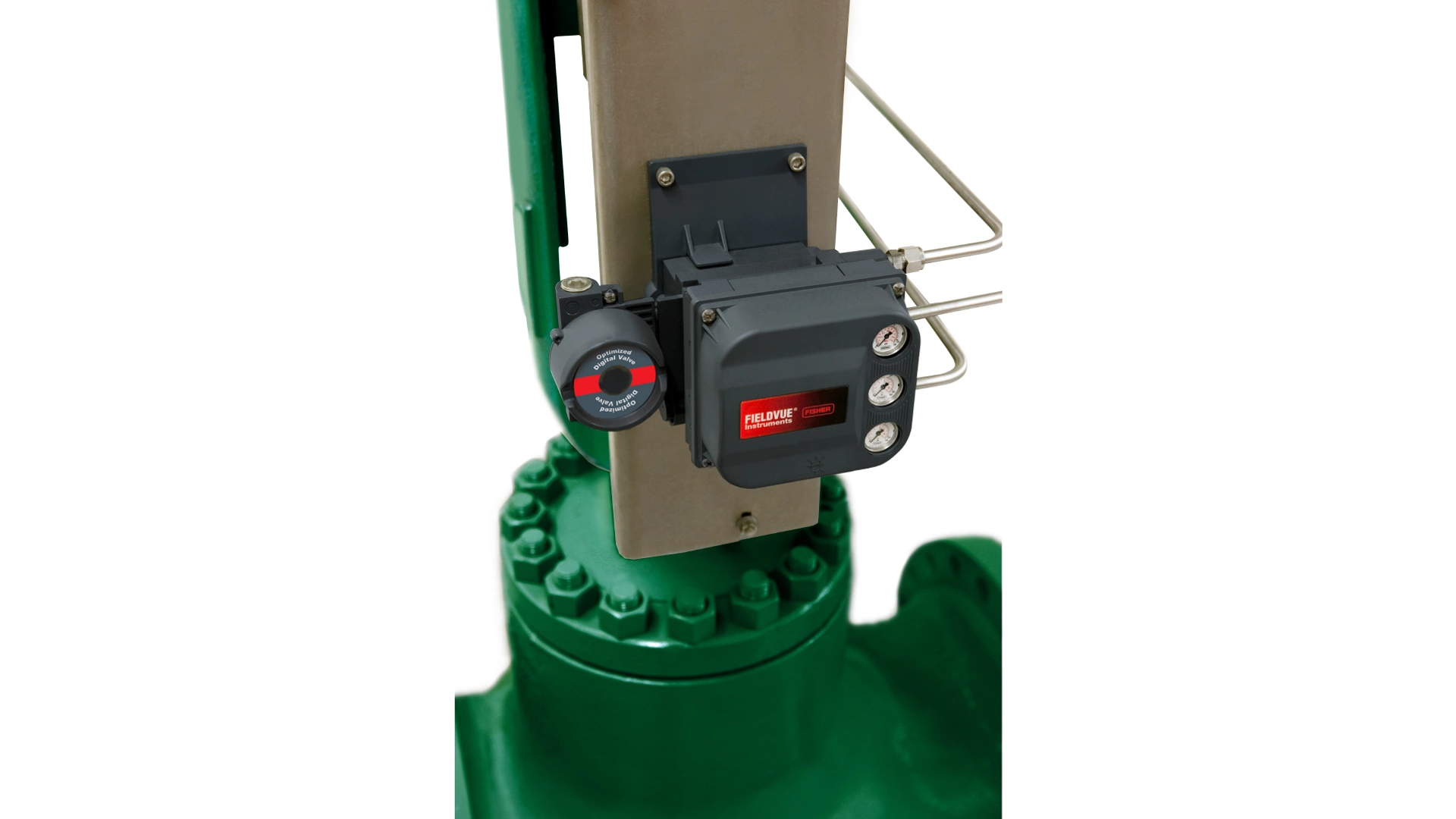

システムの動作と状態を監視する
システムがどのように動作しているかを知ることは、メンテナンスまたは介入がいつ必要かを予測するための鍵です。

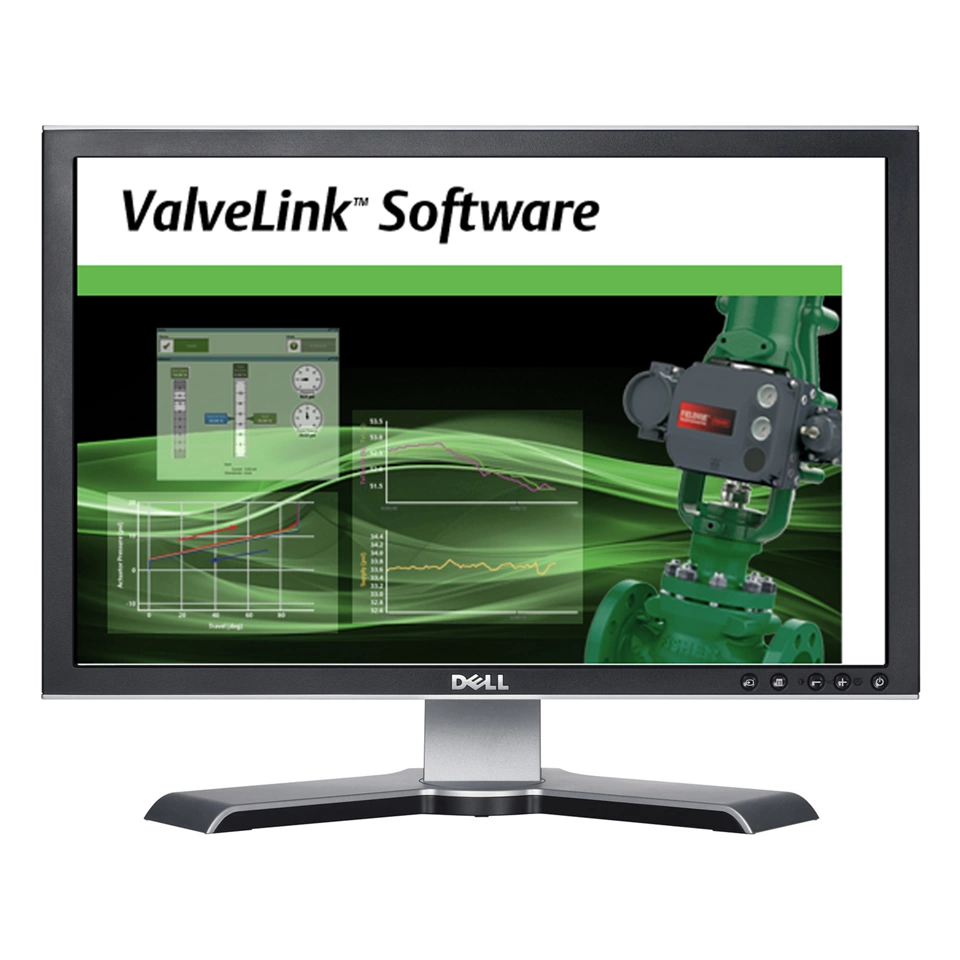

各部分ストロークテスト中にバルブの状態を自動的にチェックする計測器を使用すると、バルブパッキンの摩擦、エアパスの漏れ、バルブの固着、アクチュエータのスプリングレート、ベンチセットなどの診断を収集、表示、分析できます。これらの作業は、プロセスに影響を与えずにバルブが使用されたまま実施できます。
動画

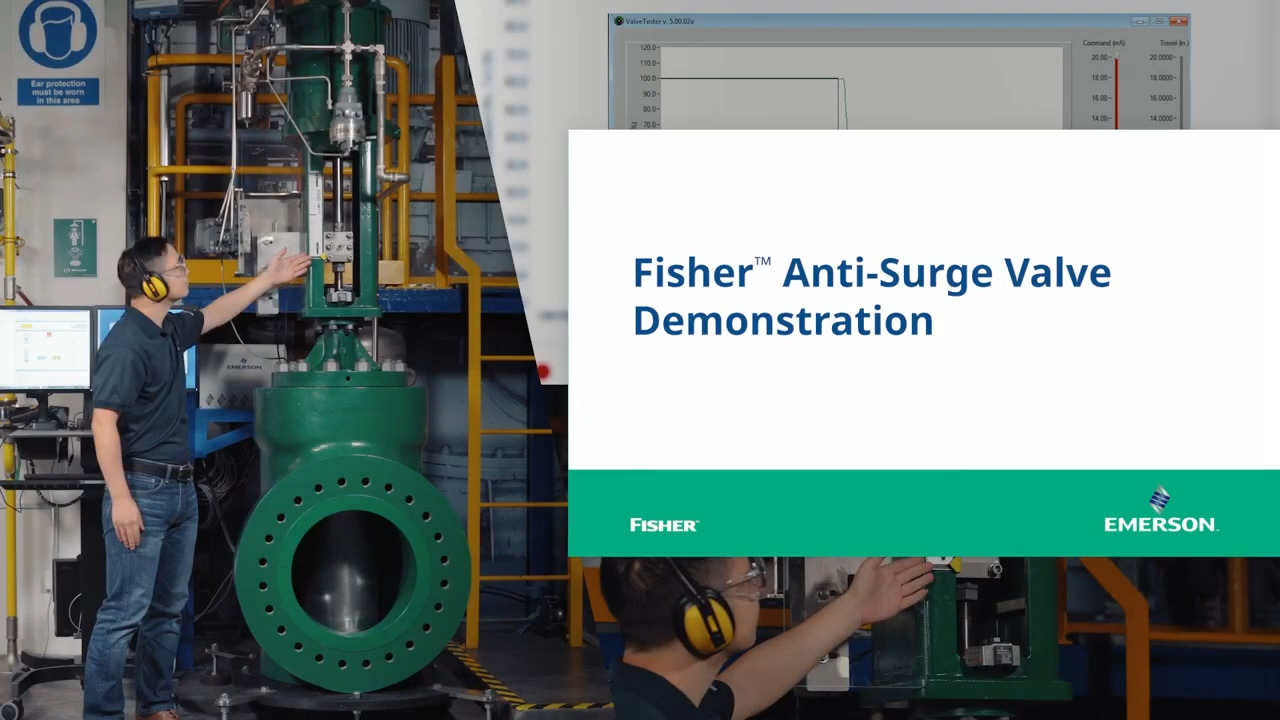

Fisher™ Anti-Surge Valve in Action: Operations & Testing

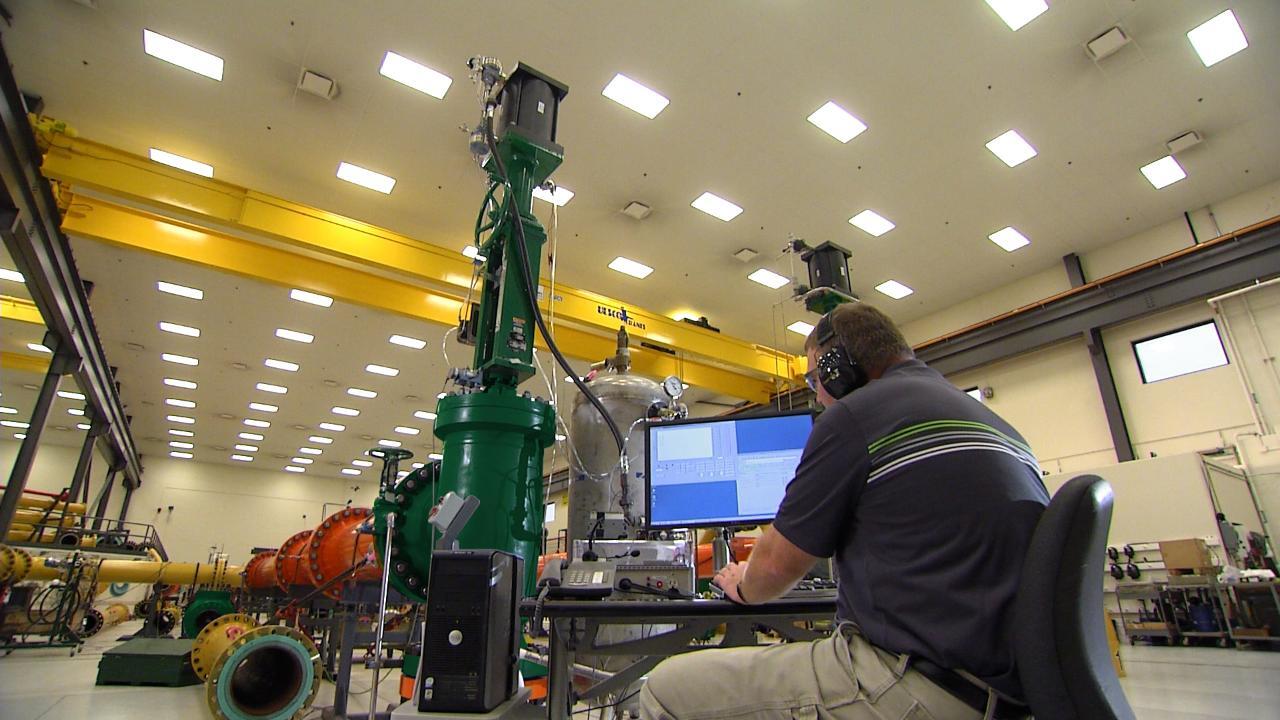

Fisher™ Anti-Surge Valve in Action: Operations & Testing

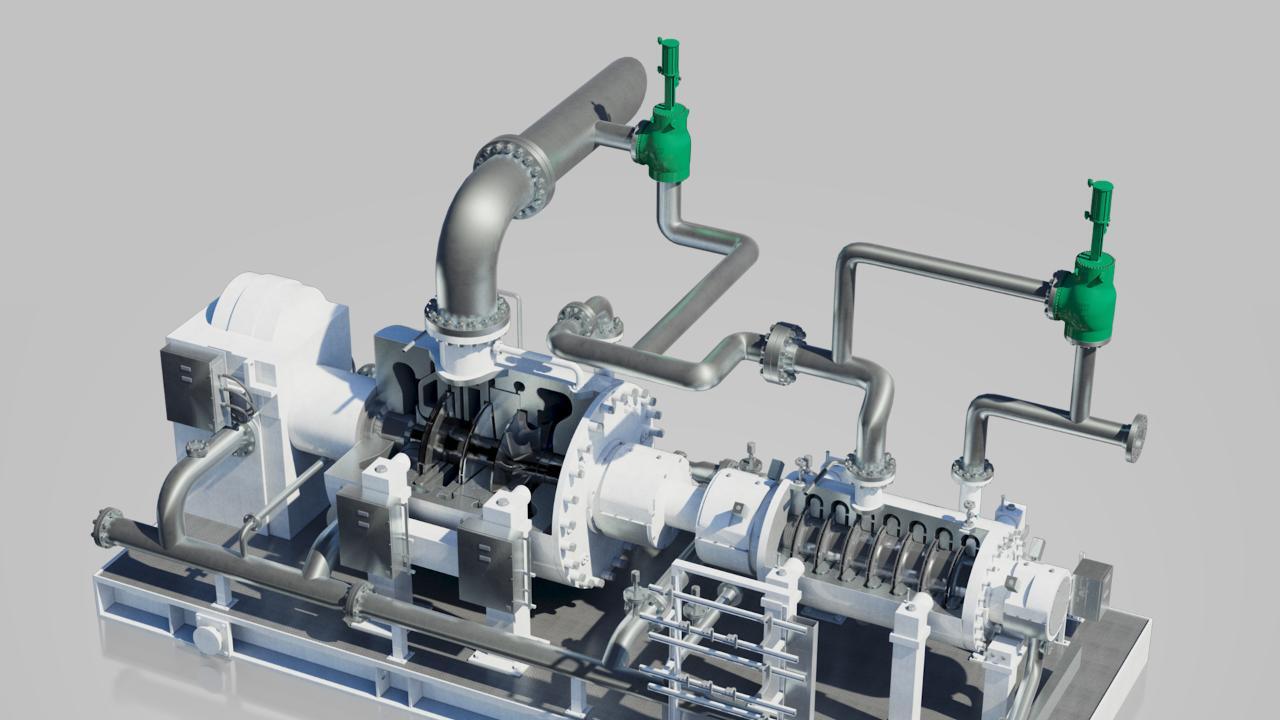

Components of a Fisher Compressor Anti-Surge Control Valve
