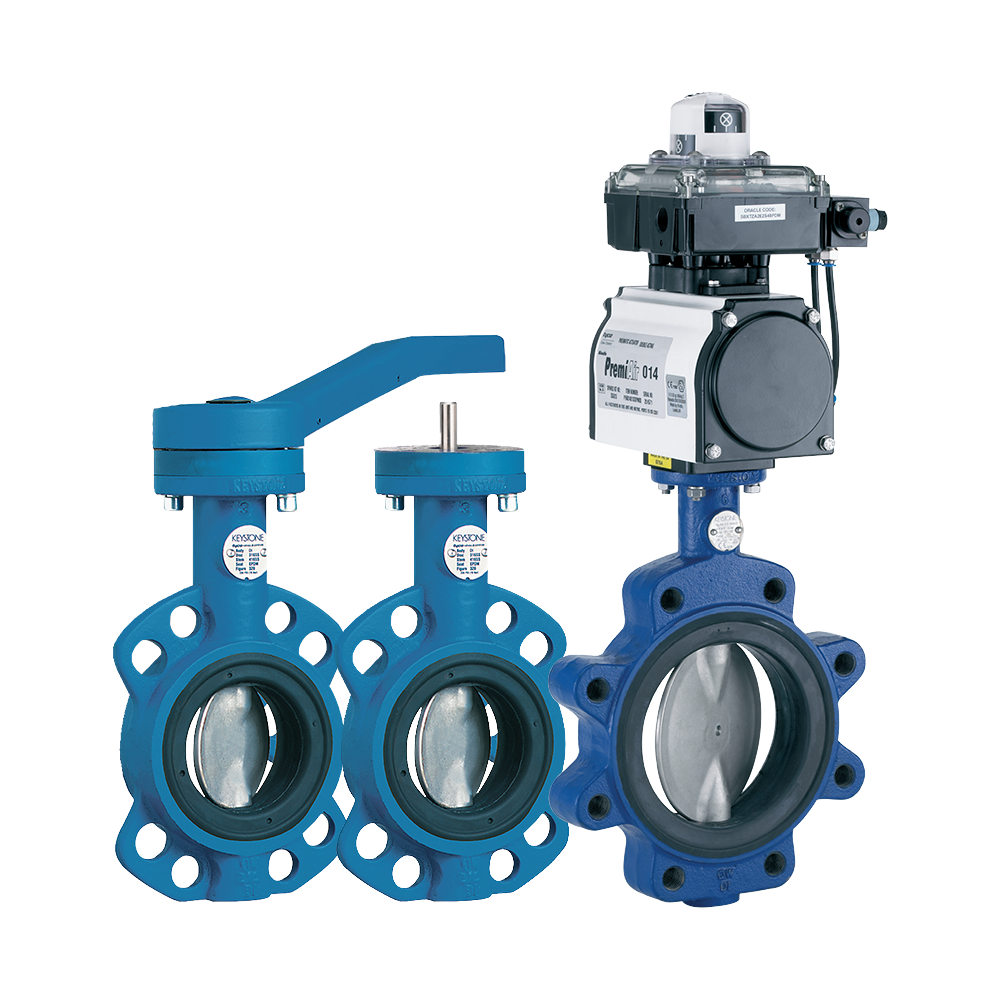

Keystone Figure 320/322 バタフライバルブ

Keystone Figure 320/322 は、ウェハー形状（図 320）とラグ型（図 322）の両方で遮断制御を必要とする用途向けに設計された、ISO 規格に準拠した経済的な弾性シート・バタフライ・バルブです。

主な特長

両方向ともフル定格でバブルタイト遮断。
一体型の、特殊プロファイルのウェハー薄型ディスクステム。
延長されたボディネックにより、配管に断熱材が取り付けられている場合でもアクチュエータに自由にアクセスできます。
媒体と接触する部品はシートとディスクの2つのみ。
面間寸法は ISO 3202 パート3、K1（ISO 5752 シリーズ 20）および DIN EN 558-1、シリーズ 20 に準拠。
F320ウェハー仕様には、特定条件下でエンドオブライン用途に使用できる4つのフランジ位置決め穴があります。
標準操作：
- DN 50-200 バルブ：ハンドル（F414）。
- DN 250-300：ギアオペレータ（F455）。
F322ラグ仕様は双方向のエンドオブライン用途に適しています。
空気圧、電動、油圧アクチュエータに対応。
