空気圧スコッチヨーク型アクチュエータ

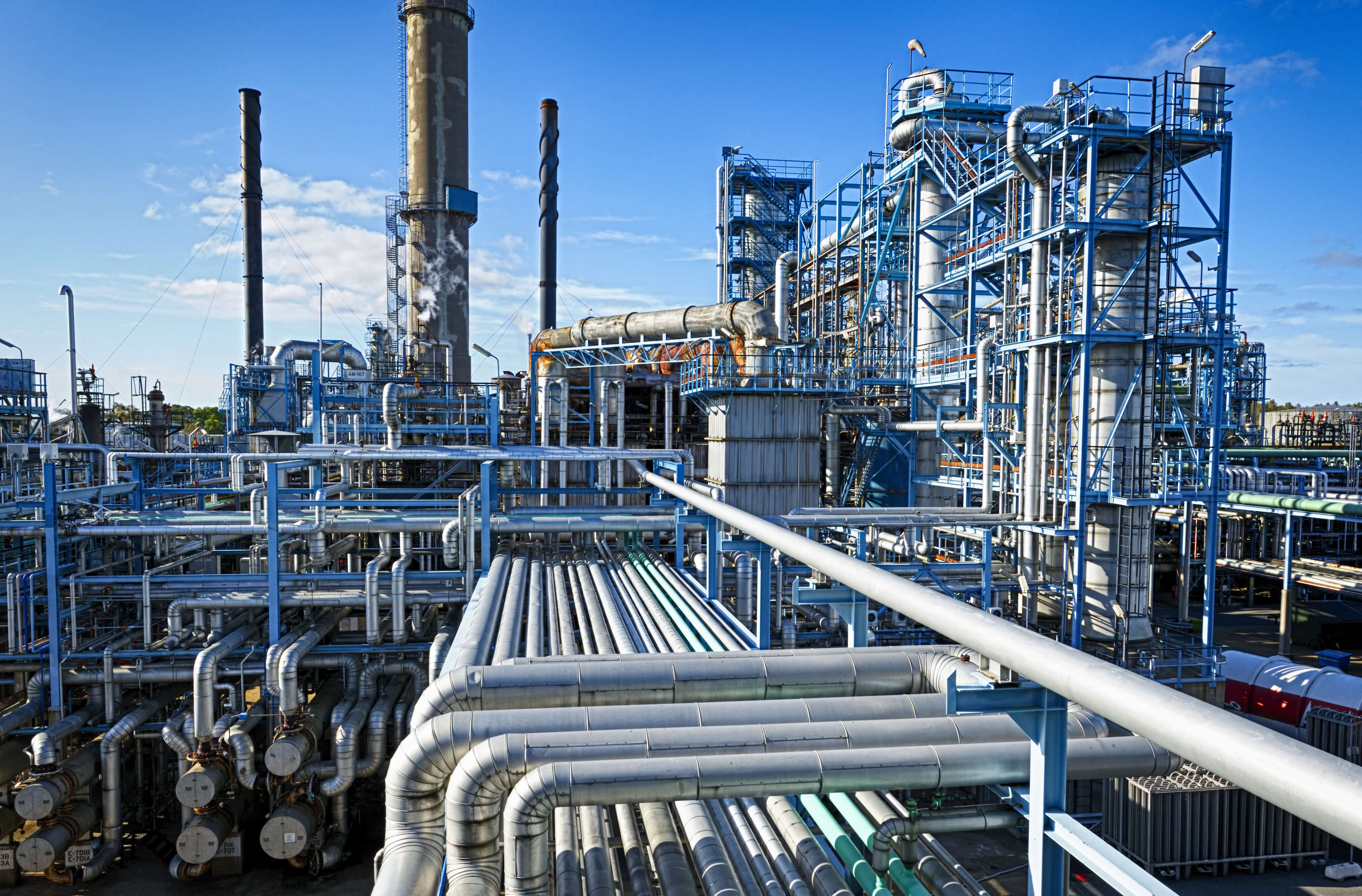

スコッチヨークアクチュエータは、精製、パイプライン、オフショア、化学、製薬、水処理などのさまざまな業界で使用されるバタフライ、ボール、プラグバルブなどのクォーターターンバルブの自動化と操作用です。

このアクチュエータには、スプリングリターンとダブルアクティング（複動型）の2種類の構造があります。機械式スプリングターンはフェイルセーフを適用するためのもので、「フェイルクローズ」または「フェイルオープン」といった安全機能用に組み立てることができます。

スコッチヨークアクチュエータは、幅広くある高度な用途に使用できます。最もよく知られているアプリケーションは、高温または低温操作を可能する温度関連のトリムキットです。その他の用途は、関連する特別な動作媒体、または高速動作速度です。このような高度なアプリケーションの多くには、専用の制御アクセサリが用意されています。

スコッチヨークアクチュエータは、各工程の開始時と終了時の高性能トルクによって特徴付けられています。 これにより、特にバルブが長い間静止しているような用途において、安全性が向上します。ラックとピンを比較した場合、同じシリンダ口径と同等のスコッチ圧力を使用すると、より高いトルクが出ます。

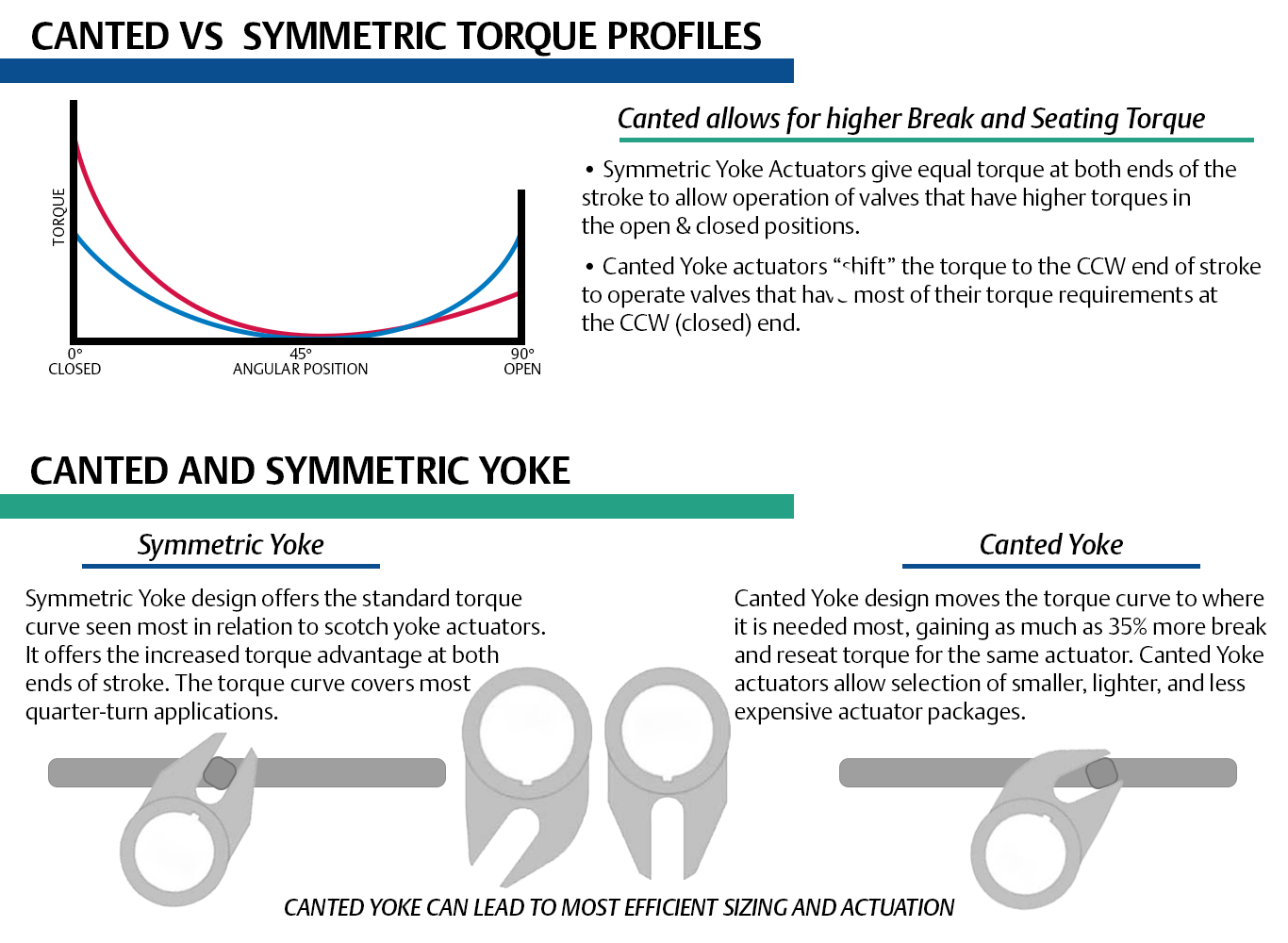

ヨークは対称または線にすることができ、対称はストロークの始点と終点に高いトルクを生成し、さらに、破断開度の高いトルクが生じます。適切なトルク要件がある場合は、ヨークを使用すると、アクチュエータのサイズ、重量、コストを減少させることができます。

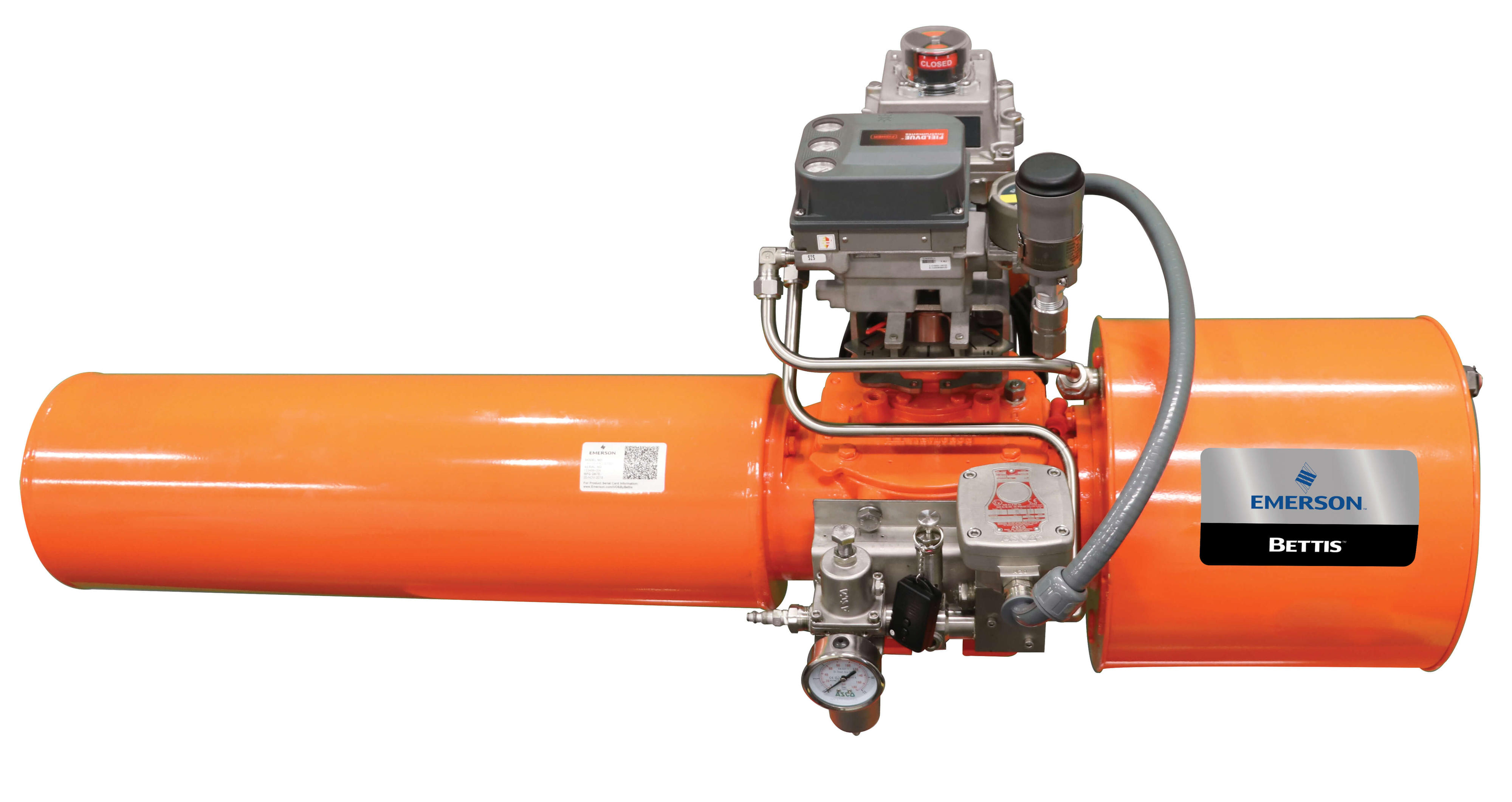

エマソンの専門エンジニアは、業界での豊富な経験を活用して、個々のサプライヤからコンポーネントを調達し、ドキュメントを管理する必要をなくすモジュラー制御システムを設計しました。エマソン Bettis™ VOS-PAC は、アクチュエータと完全に統合されたコントロールを備えたターンキーバルブオペレーティングシステム（VOS）パッケージであり、大規模な固定設備が品質を保証しながら、より迅速な試運転にアクセスできるようにします。

統合された空気圧作動パッケージには、エアフィルターレギュレーター、リリーフバルブ、ソレノイドバルブ、リミットスイッチ、ポジショナー、および単一のソリューションとしての配管とエンジニアリングが含まれています。

スコッチヨークという用語は、特定の方法で一緒に使用された2つの単語に由来します。

スコッチ-転がったり滑ったりするのを防ぐためのチョック。この意味で、1639年に使用された名詞。

ヨーク-クランプまたは同様の部品で、2つの部品を取り囲み、それらを所定の位置に保持または結合します。約900で使用されます。

スコッチヨーク：コネクティングロッドの代わりに（ロバエンジンや蒸気消防車のように）使用されるスロット付きクロスヘッド。1911年頃に2つの単語を組み合わせて最初に使用されました。

在庫有り

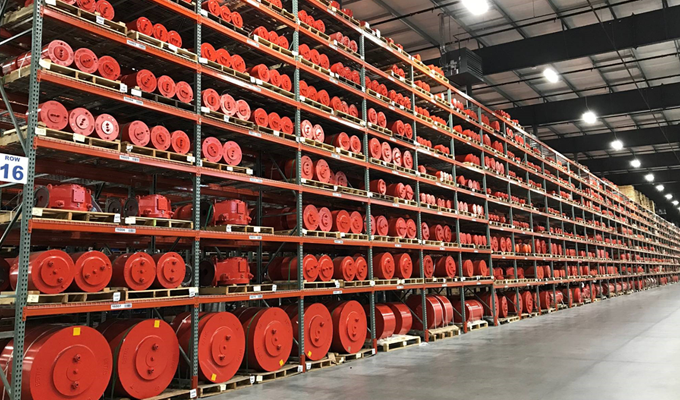

モジュラー式コンポーネントを使用する場合、特定の要件が24時間の使用可能な部品で満たされることがあります。

利用可能な専門家

172のグローバルディストリビューターが、必要な機器を備えたお住まいの地域の専門家へのアクセスを可能にします。

グローバルサポート

1500以上の認可を受けたサービス技術者は、必要なときに専門家にアクセスすることができます。

プロジェクトの大部分は、変更注文のためにコストと時間の超過があり、多くの場合、土壇場で行われます。Bettis スコッチヨークモジュラーアクチュエータを使用すると、電源モジュールとスプリングモジュールを簡単に交換できるため、現場での調整が可能になり、完全なアクチュエータの再設計や再構築が不要になります。プロジェクトを順調に保ち、リエンジニアリングと構築に何週間もかかるようになります。

現場でアクチュエータの修理やメンテナンスが必要な場合、従来の方法は、在庫から正しい修理キットを見つけて、現場でユニットを分解することでした。

Bettisのスコッチヨークモジュラアクチュエータにより 、簡単な現場交換が可能になり、経験の浅い労働者でも非常に迅速に実施することができます 。新しいモジュールが使用開始された後 、古いモジュールを在庫に戻し 、メンテナンスや修理を行い 、将来使用する準備を整えます 。この種のインベントリモジュール方式では 、他のアクチュエータでは顧客による機器の修理や交換を行うことは許されていません 。
