液体、気体、蒸気向けの主要非侵入型、クランプオン超音波流量計
液体、気体、蒸気向けの主要非侵入型、クランプオン超音波流量計
エマソンの Flexim 非侵入型クランプオン超音波流量測定技術と屈折計技術は事実上、液体から気体まで、あらゆるものの流量を測定します。革新的な技術と精度により、当社は流量測定ソリューションの業界をリードしています。クランプオン FLUXUS® 流量計は、液体または気体のいずれであっても、操業を中断することなく、ほぼすべての流体の流量を高い信頼性を持って測定し、蒸気の測定にも優れています。WaveInjector® 取付具は、非侵入型超音波技術の適用範囲を拡張した、 -200 ～ +630 °C （-328 ～ +1166 °F）という極端な温度でも動作できます。当社の流量計は爆発性環境で使用できるように設計されており、あらゆる条件で精度、安全性、信頼性を保証します。
何を測定する必要がありますか？
液体
気体
蒸気
圧縮空気
質量流量
熱エネルギー
濃度、密度
コンプレッサステーションの天然ガスの標準容積流量の測定（DGE 機能で）
現場からポンプステーションへの原油移送で使用する配分計
炭化水素ラインの差流量による漏洩検知
超音波クランプオン技術が貯水場の流量測定の課題に対応
非侵入型超音波技術により、還元井におけるオフショアガス流量測定に革命を起こす
地下ガス貯蔵施設での注入時と回収時の天然ガス流量測定
蒸留塔の熱交換器での冷却水、冷水、塩水の流量測定
HRS タワー（熱回収システム）への流入における 2 本のパイプの硫酸の流量と濃度の測定
精製・化学会社の水素化分解装置における安全関連の流量測定。
酸素製造現場における酸素課金メーターの改造
硫酸プラントでの課金のための300 °C を超える蒸気の流量測定
高圧下のエチレンガスおよびエチレン/コモノマーガス混合物の流量測定
ドイツの都市における飲料水ネットワーク内の 200 を超える地下測定ポイントの流量測定
飲料水供給システムの埋設パイプラインを非侵入型クランプオン超音波流量計で改造する
クランプオン超音波流量計がプレストレスト・コンクリート・シリンダー・パイプ（PCCP）の流量監視における課題を克服
メンテナンスフリーで非侵入型のクランプオン式超音波流量計による下水ポンプ場の重要な流量測定
貯留層流入時に 3.2 m コンクリート管（PCCP）の非侵入型流量測定
河川水ポンプステーションの非侵入型流量測定
非侵入型クランプオン超音波流量計は、測定対象区域（DMA）の正確な監視を行います。
熱電併給（コジェネレーション）発電所のガスタービン取入口における天然ガスの質量流量測定
複合サイクル発電所での蒸気管損傷防止のための、クランプオン超音波流量測定による温度調節器の最適化
配管の漏水やバーストを監視するための水力発電所の水圧管パイプラインの流量測定
純空気、窒素、アルゴン、ヘリウムの非侵入型流量測定
クリーンルーム HVAC システムにおける熱エネルギーの流量測定
純水（PW）および注射用水（WFI）の流量測定
ウルトラピュアスチームの流量測定
純窒素の流量測定
蒸気用途の効率性、製品品質、サステナビリティを高めます。
最大 180 °C の飽和蒸気の流量測定
アンモニアホットガスの流量測定
Flexim は高品質の計測機器を製造し、技術サービスおよびコンサルティングサービスを提供しています。現地測定、ラボ分析、プロジェクト処理、トレーニング、試運転、レンタル、エキスパートコンサルティングを提供しています。
FLUXUS 非侵入型流量計の設置は簡単ですが、複雑な設定には技術者がサポートを提供できます。適切な設置位置は正確な測定を保証します。当社では、コンサルティング、システム設定、試験、据付受入れまで対応しています。
Flexim は、単一ポイントの点検から完全な監査まで、柔軟に対応可能な現場流量測定を提供します。危険区域でも、液体、ガス、エネルギー、圧縮空気の流量を測定し、機器の点検と詳細な報告書を提供します。
Flexim の測定システムは非常に耐久性に優れていますが、当社ではシステムの確認、診断データの読み取り、リファレンスシステムとの結果比較を通じて、点検・保守を行っています。 再校正は、社内フローリグで実施しております。
発電、化学、石油・ガス産業では流量保証が不可欠です。Flexim の持ち運び可能な危険区域用流量計は、消火ポンプのテスト、漏れの検出、そしてポンプの性能監視をダウンタイムなしで行います。
Fleximの再校正により、流量計の長期的な精度が保証されます。ベルリンおよびニューヨークのISO17025認定ラボにおいては、校正作業は国家標準にトレーサブルな形で実施されています。クランプオン流量計は、サービス中断なしで再校正が可能です。
Flexim はクランプオン流量計の週単位レンタルサービスを提供しています。標準測定、エネルギー測定、危険区域測定のモデルからお選びいただけます。レンタルは柔軟性を提供し、高額な所有コストなしで先進的な機器に利用できます。
Flexim の製品トレーニングは、経験豊富なエンジニアによって実施され、クランプオン式流量計の効率的な使用を保証します。このの測定、定期的なシステムチェック、または難易度の高い設置作業を対象としており、現場または当社施設にて実施可能です。
Emerson の Flexim 非接触型超音波流量計と液体分析装置は、幅広い用途で使用されています。当社のアプリケーションレポートでは、お客様の視点に立った有益な知見をご紹介しています。
当社のソフトウェア ダウンロード センターでは、検索ウィザード ツールを使用して機器ドライバをダウンロードしたり、お気に入りのアプリケーションソフトウェアの最新バージョンのダウンロードや、ライセンスを取得したソフトウェアやアプリケーションにアクセスすることができます。
FLUXUS 超音波システムは、伝搬時間差法を用いて流量を測定します。配管の外側に取り付けられたクランプオン式超音波センサーは、配管内の流れの方向と逆方向に交互に信号を送受信します。信号を拡散する流体が流れるにつれて、信号もそれに沿って伝達されます。この動きにより、流れの方向への信号の音波経路が短くなり、流れの逆方向への信号は長くなります。そのため、伝搬時間も変わります。流れの方向における信号の伝搬時間は、逆方向の伝搬時間よりも短くなります。伝搬時間差は平均流速に比例します。これに基づき、トランスデューサは配管の断面積および流体の物理パラメータを処理することにより、体積流量を算出します。
伝搬時間差の測定は純粋な時間測定です。これは非常に高い精度で実現できます。測定された体積流量に対するFLUXUS流量計の不確かさは通常、測定値の1％ですが、多くのアプリケーションで重要となる再現性は0.15％です。
FluxDiag ソフトウェアにより、Emerson | Flexim は、測定ポイントでの不確かさを正確に特定し、測定品質を評価するための強力なソフトウェアを提供しています。
Emerson | Flexim は、互いに独立してトランスミッタとセンサー ペアを校正する、国家標準にトレーサブルな超音波流量計の唯一のメーカーです。そうすることによってのみ、トランスデューサとセンサーの組み合わせに関係なく、指定された測定の不確かさが確実に維持されます。
原則として、はい。外部に取り付けたクランプオン超音波センサーによる流量測定が機能するための唯一の要件は、配管の壁と内部を流れる媒体が音響的に透過可能であることです。つまり、部分的に充填された配管での測定は不可能であるか、信頼性のある測定結果が得られません。Emerson | Flexim が提供する液体用超音波センサーは、配管サイズ（内径）範囲が0.24インチ（6mm）から256インチ（6500mm）まで対応しています。
FLUXUSシリーズの強力なトランスミッタと、シェア波およびラム波センサーを備えた広範なセンサーポートフォリオにより、PCCPなどの複合材料の管道や、高固形物または気体を多く含む液体においても非侵入型の流量測定が可能です。 このような挑戦的なアプリケーションにおける非侵入型測定技術の主な利点の一つは、工場の運用を中断することなく、現場で直接実行可能性を確認できることです。
いいえ。超音波流量測定技術の主な特徴は、その広い測定ダイナミックレンジです。FLUXUS は、流動方向に関係なく、0.39 インチ/秒 ~ 82 フィート/秒（0.01 ~ 25 メートル/秒）の高精度の流速を測定します。すなわち、双方向の測定が可能です。最小流量を必要とする接液式測定方式で必要になる断面テーパーは、もはや必要ありません。
いいえ、FLUXUSはそれ以上のことも可能です。FLUXUS流量計で測定される主な変数は、流れの方向と逆方向における信号伝搬時間の差です。これは、平均流速の指標です。測定トランスデューサは、これを使用して体積流量を計算します。
圧力と温度、ひいては流体の密度がプロセス内で一定である場合、トランスミッタは質量流量を出力することもできます。圧力と温度が変化した場合、これらを測定し、電流入力を介してトランスミッタに入力する必要があります。FLUXUS は次に、体積流量と密度からの質量流量を非侵入的に測定します。
FLUXUS は、熱伝達プロセスにおける熱流量も測定できます。このためには、流れと戻りの温度を記録する必要があります。 Emerson | Flexim の熱流量計の名称は、FLUXUS F TE です。
流量測定と同じ測定技術、すなわち配管に取り付けられたクランプオン超音波センサーを使用して、FLUXUSは流体内の音速も同時に測定します。これは、材料固有の変数です。そのため、非侵入型の音響測定技術は、媒体の識別や媒体の特定などのプロセス分析にも適しています。Emerson | Flexim のクランプオン超音波分析システムの名称は、PIOX S です。
いいえ。センサは媒体と直接接触しないため、実質的に摩耗する可能性はありません。恒久的に安定したカップリングホイルにより、長期的に高品質な音響カップリングを提供します。精度が特に重要な測定作業については、Emerson | Flexim では 5 年間隔の定期点検と、状況に応じた再校正を推奨しています。この点検は、経験豊富なサービス技術者がお客様の施設内で実施することができます。
非侵入型超音波
非侵入型クランプオン超音波流量計: プロセスに直接接触することなく正確に測定
プロセス屈折計
プロセス屈折計: 食品や医薬品などの業界における重要な品質管理のために流体成分を監視

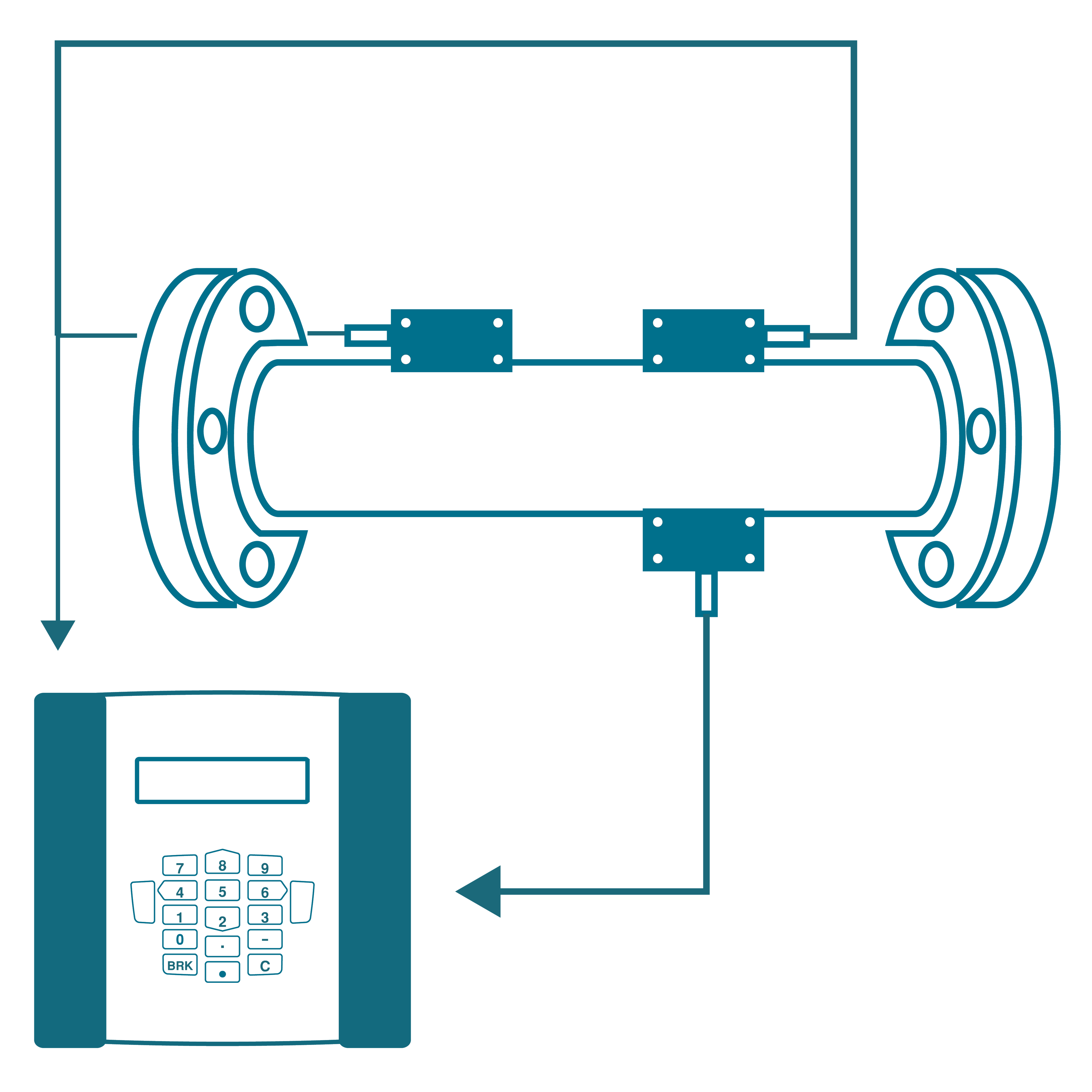

媒体と接触せず、漏れのリスクがない
訓練不要で、操業の中断なし
さまざまな流体、パイプ材質、直径に対応
