エレクトロニックマーシャリングには、制御ルームのキャビネットに影響することなく、プラントのどこにでも I/O を追加できる柔軟性があります。エレクトロニックマーシャリングは、CHARM (CHARacterization Module)と呼ばれる単一のチャンネルコンポーネントで I/O タイプの接続を提供します。CHARM により、あらゆる信号タイプの現場の配線をどこにでも接続できるようになります。その結果、中継端子盤またはクロスワイヤリングが不要になり、配線が減り、作業量が大幅に減って、 故障の原因箇所が減ります。
DeltaV エレクトロニックマーシャリング
DeltaV™ S シリーズエレクトリックマーシャリングは、かつてないほど柔軟で使いやすく、一段上の制御システム I/O パフォーマンスを実現できます。
分散 CHARM
全体的な設置コストを大幅に削減でき、膨大なループ図が不要になります。

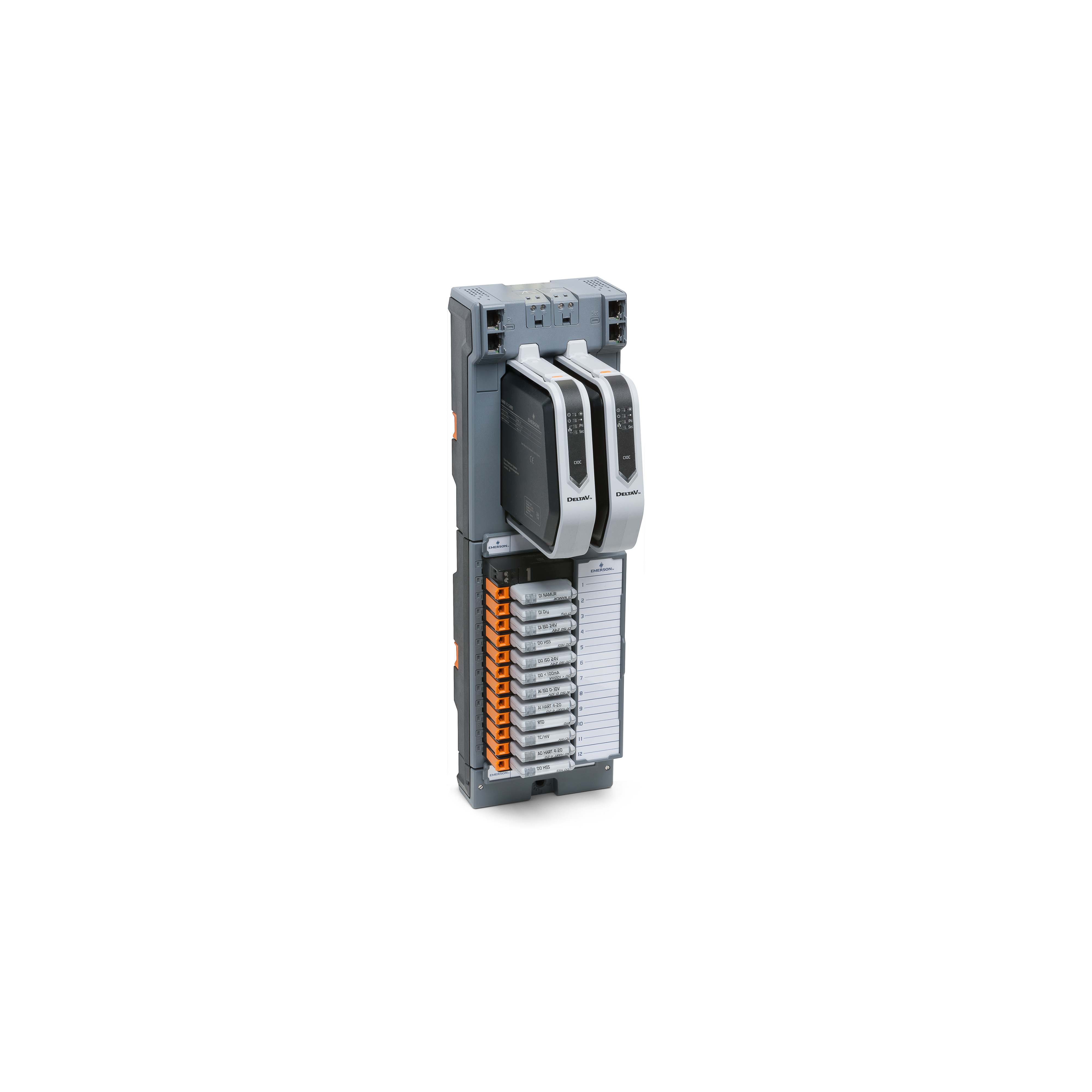

デジタル中継端子盤「エレクトロニックマーシャリング」を利用すれば、制御室のキャビネットサイズ設置スペースを考慮せずに、プラントのどこにでも I/O を追加できるようになります。これはデジタル中継端子盤「エレクトロニックマーシャリング」がAI 4～20 mA、AO 4～20 mA、AI 0～10 V、TC、RTD、DI Dry や Namur、 DO High Side、リレー接点出力、あるいは 絶縁 DI および DO（高電流または高交流電圧用） のような I/O タイプの接続を、単一チャンネルコンポーネント（CHARM）を提供することで実現します。CHARM は Class1、Division 2 / Zone 2 Group A、B、C、D のような危険環境でも設置が可能です。
CHARM 設置後は、各チャンネルをシステム内のどのコントローラにも電気的に接続できます。マーシャルキャビネットまたはクロスワイヤリングが不要です。配線の数を減らすことができ、I/O 位置を前もって知る必要はありません。必要な作業が大幅に減り、 故障の原因となる接続箇所も減ります。
再設計も再配線も不要なデジタル中継端子盤「エレクトロニックマーシャリング」を使用すれば、プロジェクト後半で変更が生じても、追加費用は発生せず、操業開始スケジュールを守ったまま対応できます。
CHARM を CHARM I/O カード（CIOC）に接続し、順に複数のコントローラと通信できます。CIOC 通信回線、および CHARM への配電が冗長な場合でも、現場で何かが起こった時には、システムが予防的なアラートを発します。たとえば CIOC は、24 VDC 電源入力と温度の両方を監視でき、過酷な環境に設置された現場エンクロージャ内にリモートマウントしつつ、信頼性の高い動作を保証できます。
We introduced the game-changing technology in DeltaV™ Version 11, now we are enabling you to install small enclosures with up to 12 CHARMs closer to the field devices dramatically reducing wiring and overall installation costs. We also simplified the deployment of Electronic Marshalling and Wireless field devices in existing installations by allowing CHARMs and Wireless devices to be assigned to our M-series controllers.
This video show DeltaV with Electronic Marshalling and how it now also includes solenoid valve integration natively into the CHARM I/O Card. This makes it easier to integrate solenoid valves into DeltaV without the need for design of another communication protocols or the need for mapping of data between solenoid valves and DeltaV. This is a unique Emerson solution with DeltaV and ASCO Numatics.
We introduced the game-changing technology in DeltaV™ Version 11, now we are enabling you to install small enclosures with up to 12 CHARMs closer to the field devices dramatically reducing wiring and overall installation costs. We also simplified the deployment of Electronic Marshalling and Wireless field devices in existing installations by allowing CHARMs and Wireless devices to be assigned to our M-series controllers.
This video show DeltaV with Electronic Marshalling and how it now also includes solenoid valve integration natively into the CHARM I/O Card. This makes it easier to integrate solenoid valves into DeltaV without the need for design of another communication protocols or the need for mapping of data between solenoid valves and DeltaV. This is a unique Emerson solution with DeltaV and ASCO Numatics.
