励磁システム
同期発電機用に設計された励起システムと統合発電機用励磁制御システム
同期発電機用に設計された励起システムと統合発電機用励磁制御システム
発電所の発電機および関連する励起制御システムは、グリッドの安定性を維持する上で重要な役割を果たします。時代遅れの発電機用励起制御システムの損傷または完全な故障により、計画外の停止が発生し、収益が失われる可能性があります。
Ovation™ プラットフォームは、すべての同期発電機用の高速オシログラフィ、ダイナミック・ブリッジ・バランシング、独立したフィールド電流レギュレータなどの革新的な機能を備えたネイティブ発電機用励磁装置および励起制御システムを提供します。統合された電源システム安定化ソフトウェアと、制限および保護機能の完全なスイートも利用できます。

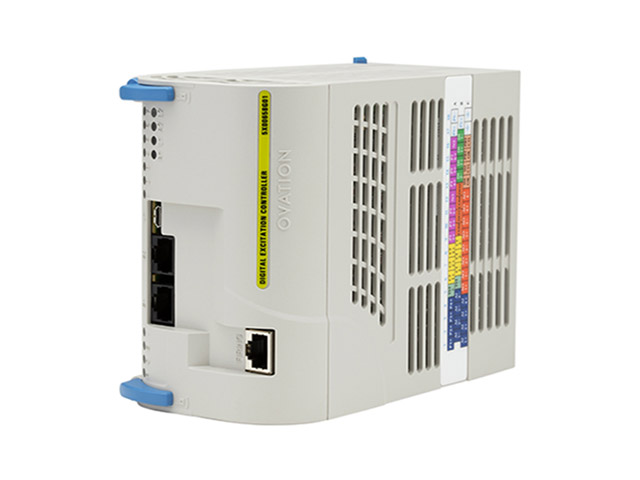

Ovation 励起コントローラキャビネットには、電圧および電流データを収集するための高速 I/O を備えた特別に設計された励起モジュールと、励起ロジックを実行する統合コントローラが装備されています。
励磁コントローラキャビネットには、標準の Ovation コントローラと I/O モジュールもあり、発電機の起動と停止などの機能の重要ではないデータを収集します。励起コントローラは、従来のインターフェースカードを介してネットワークと通信します。
高速トリガ・イベント・レコーダは、ユーザ定義のトリガがアクティブになると、発電機のライン電圧と電流、フィールド電圧と電流、周波数偏差などの高解像度の励起データをキャプチャします。イベントの期間とサンプルレートは選択可能です。
試運転プロセス中に使用されるリアルタイムのオシログラフィは、発電機の故障を分析するための正確な発電機性能データを提供します。電流または電圧の変化は、最大 2560 Hz のサンプリング周波数で測定されます。
励起モジュールや標準の Ovation コントローラおよび I/O モジュールを含む Ovation 励起コントローラ内に冗長コンポーネントを提供することで、システムの信頼性を高めることができます。
従来の Ovation コントローラと同様に、励起コントローラには、ロジックを同時に実行するプライマリプロセッサとバックアッププロセッサが含まれています。ウォッチドッグ検出回路を備えた自動トラッキングにより、プライマリプロセッサからバックアッププロセッサに制御をバンプなしで転送できます。
発電機の電力と保護は、必要に応じて、フィールドブレーカ、電力整流器、フィールドフラッシング、フィールド過電圧、非励磁回路、放電抵抗器、およびバスシステムを通じて提供されます。これらのデバイスは通常、専用の Ovation 励起コントローラキャビネットに隣接するか、または発電機設備の近くに離れた場所にあるキャビネットに収納されます。電力整流器ブリッジは、N または N+1 構成を使用して提供され、特定の発電機定格および冗長性要件に適合します。
