プロセスガスクロマトグラフについて

気体または液体の流れを監視しなければならない広範囲のプロセス用途で、成分の拡張分析を行います。

ガスクロマトグラフィの基本

ガスクロマトグラフィは、炭化水素混合物の監視と分析に広く受け入れられている技術です。 現場に設置された、またはオンラインの独立した分析器または分析システムの一部として、Emerson ガスクロマトグラフィは、プロセス用途および天然ガス用途向けの広いダイナミックレンジの成分(パーセントから追跡レベルまで)に及んで、優れた正確性と再現性を提供します。


詳細を読む...
クリックして続きを読む ガスクロマトグラフィの基本
prod-rmt-process_gas_chromatographs-fundamentals_of_GC-C010

仕組みについて

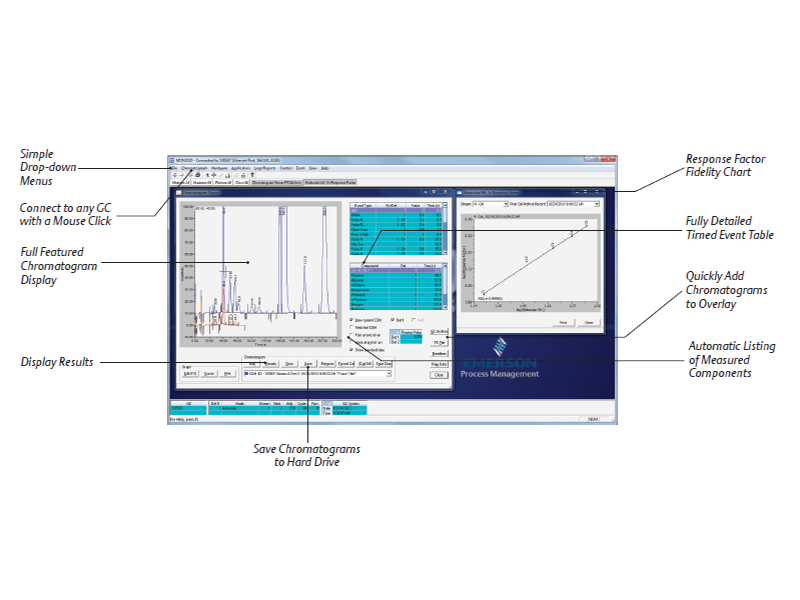

エマソンのRosemountガスクロマトグラフにはMONソフトウェアが搭載されており、オペレータはローカルかリモートかを問わず、アナライザの設定、操作、管理を容易に行え、プロセスをより深く理解できます。 MONの数ある機能の中でも、お客様は企業ネットワーク全体で通信し、重要なデータを安全に保管し、次のような詳細なレポートを生成することができます。

  • 現在およびアーカイブされているクロマトグラフ

  • アラーム履歴

  • イベントログ

  • 保守ログ

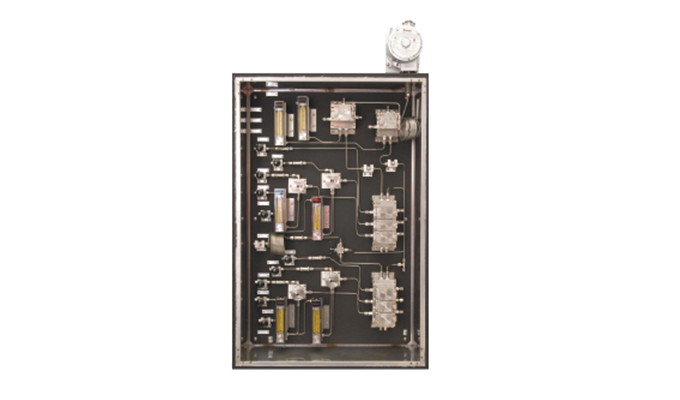

プロセス・ガス・クロマトグラフはすべて、測定するサンプルの品質と同じくらい良好です。 したがって、エマソンのプロセス・ガス・クロマトグラフの各サンプルシステムは、アプリケーションの特定要件に合わせてカスタム設計されます。 共通機能には以下が含まれます:

  • 加熱されたオープンパネル設計

  • エリア分類のために評価されたすべてのコンポーネント

  • 自動校正/検証はオプションで利用可能

  • プロセスから信頼性の高い安定したサンプルを抽出するためのさまざまなサンプルプローブ

エマソンのRosemountガスクロマトグラフで使用されている6または10ポートバルブは、スプリング、Oリング、潤滑の必要性を排除する両面ダイヤフラムのアクチュエータにより、耐久性と低メンテナンス性を備えています。 バルブ内部品の最小限の動きが迅速な作動に貢献。マイクロパックおよびキャピラリーカラムを使用する用途に最適です。 他の設計:

  • シンプルな設計
  • 遮られていないサンプル流路
  • ロータリー液体注入バルブ
  • 生涯保証

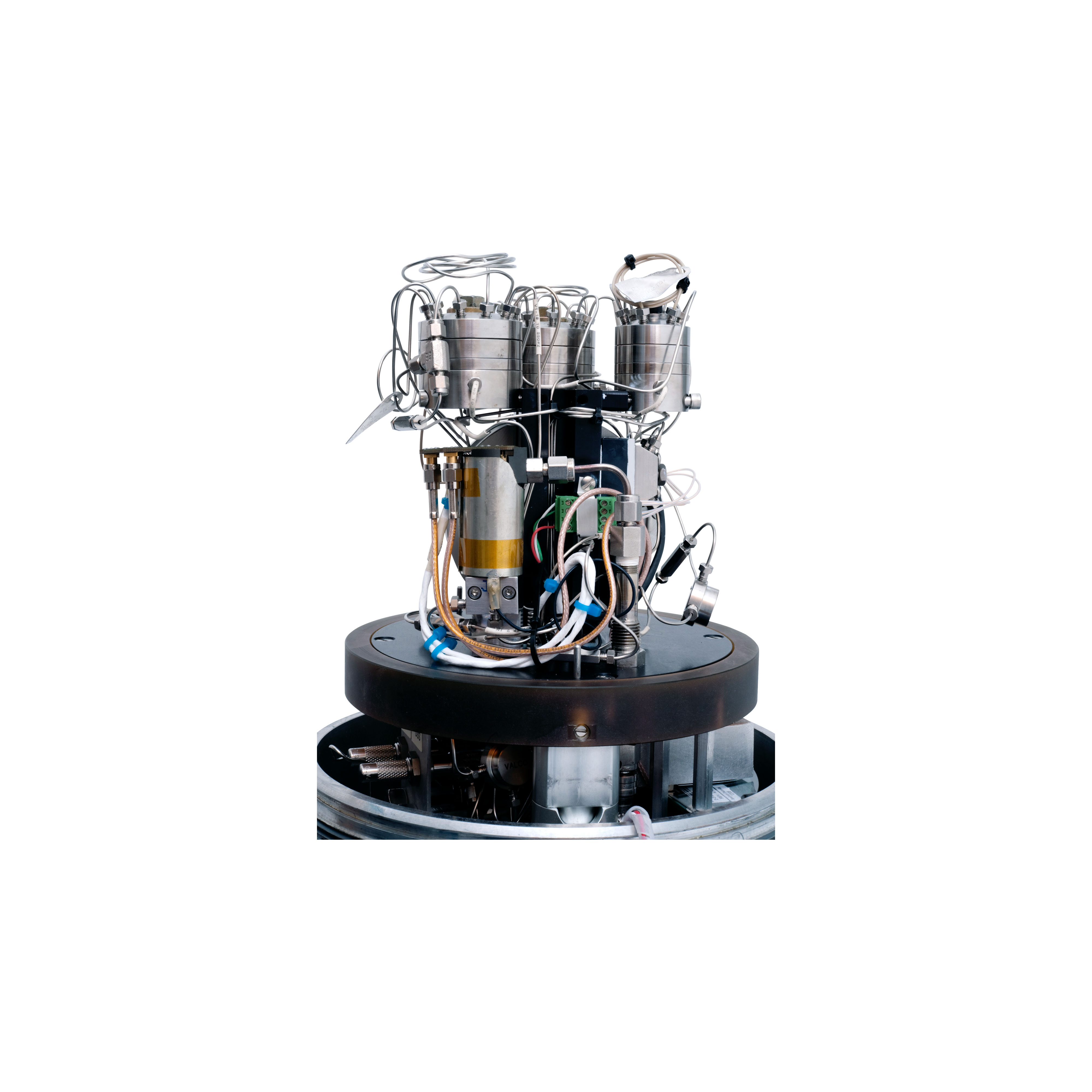

Rosemountガスクロマトグラフは、一般的なプロセス用途で見られる幅広い分析需要に対応するため、m個の検出器タイプで構成することができます。 コンポーネントがパーセンテージ範囲内か低ppmかに関わらず、正確で信頼性の高い測定が可能です。 検出器タイプには次のものがあります:

  • 熱伝導率検出器 (TCD)、超低ppmまで感知
  • 水素炎イオン化検出器(FID)、ppbまで感知
  • 炎光光度検出器(FPD)、微量硫黄化合物用

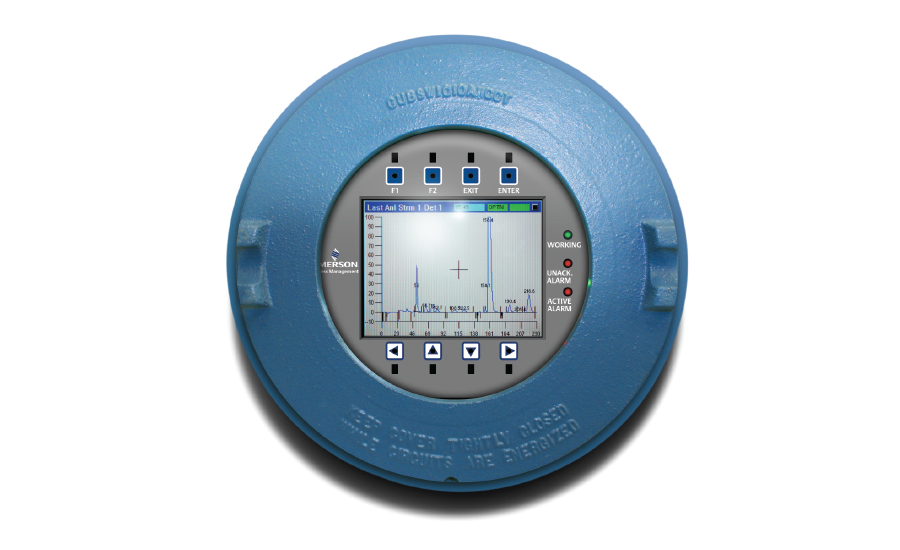

プラント全体で複数のプロセスガスクロマトグラフをネットワークに接続する場合でも、単一のアナライザをDCSシステムに接続する場合でも、EmersonのRosemountガスクロマトグラフは、以下のような大部分の通信シナリオを処理するように設定できます。

  • イーサネット、FOUNDATION™フィールドバス、Modbusシリアル、または4-20 mAアナログ出力の選択
  • ModbusやOPCなどの業界標準プロトコルを使ったプラント制御システムへの接続性
