トリプルオフセットバルブの技術
90° 回転時のシール部品の摺動を排除した設計による作動性の強化
90° 回転時のシール部品の摺動を排除した設計による作動性の強化
最小限のメンテナンスで済むトリプル・オフセット・バルブは、世界各地の配管、プロセス、計装を担当する無数のエンジニアにとって最も信頼のおけるソリューションです。
実質的に保守が不要なバルブは、性能を損なわず、ボールバルブ、ゲートバルブ、プラグバルブ設計に比べてより効率的なソリューションを提供できます。
Vanessa シリーズ 30,000 バルブは、グローブバルブと同じ「Cone-to-Cone」原理を用いていますが、シーリングは 90° 回転によって実現しています。TOV が使用するシーリングシステムは、固定シートと回転シーリング面（共通形状は傾いた円錐断面）から構成されます。コーン同士が重なると、閉位置に達してシーリングが行われます。このような「90 回転グローブ」コンセプトは、摺動を完全に排除する 3 つの「オフセット」を使用して実現します。基本、極低温、高温のあらゆる構成において、トリプルオフセット設計と柔軟な金属シールリングを巧妙に組み合わせることで、最適化されたシーティング角度と回転特性が優れた気密性を確保します。

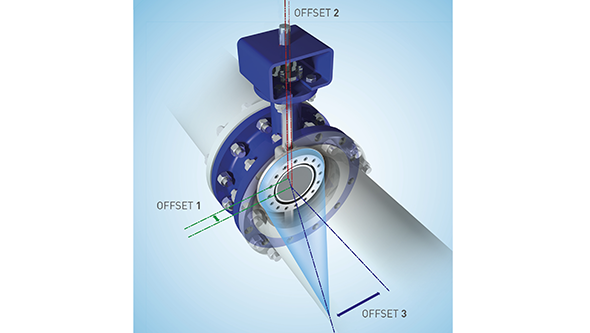

オフセット 1
シール位置の背面にシャフトを配置しています。このオフセットにより、シートが連続した線状の構造となります。
オフセット 2
配管/バルブの中央から片側にシャフトを配置し、90° 開度の際にシートからシールをずらすことができるようにしています。
オフセット 3
シートとシールコーンの中心線は、パイプ/バルブの中心線に対して傾いています。この 3 番目のオフセットによって、摺動が完全に取り除かれます。

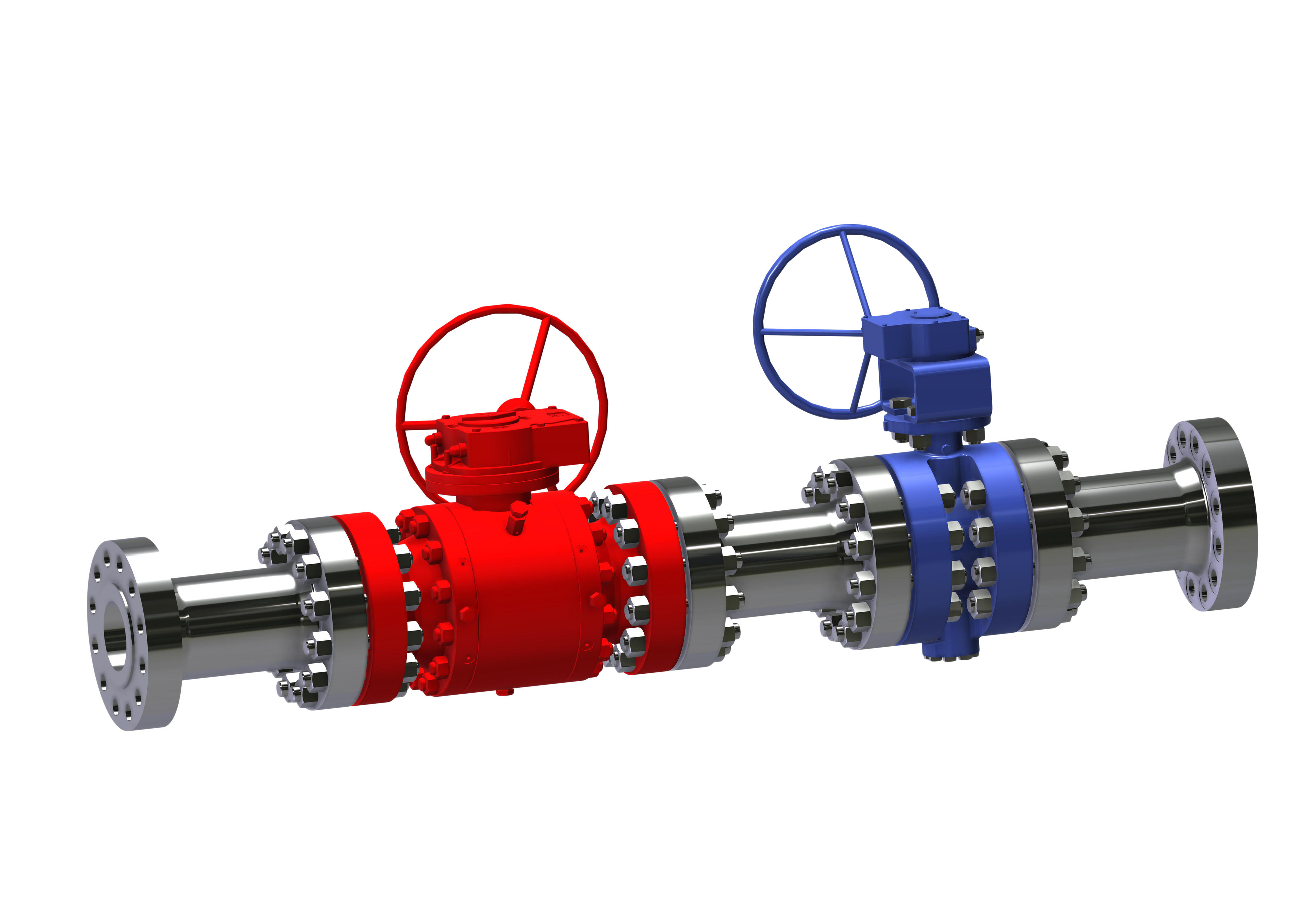

Vanessaのシーティング力は、ポジションシーティングのボールバルブ、バタフライバルブ、またはプラグバルブとは異なり、機械的干渉ではなく、外部からのトルクによって生じます。これは、シートの弾性変形による摩擦ではなく、「Cone-to-Cone」シーリングの面圧によって生じることを意味します。本機能により、当社のバルブは高圧クラスに対応し、信頼性のある高度に制御された作動トルクを提供できます。当社のトリム設計、シーティング角度、表面仕上げがすべて組み合わさり、トルク要求が極めて低く一貫し、予測可能となり、バルブの寿命が尽きるまで流体の温度と圧力による影響を受けません。新しく製造された製品で計算・試験された回転トルクが比較対象の完全作動バルブに匹敵するように、ノンラビング回転は回転角 90° で低く一貫した回転トルクを保証します。

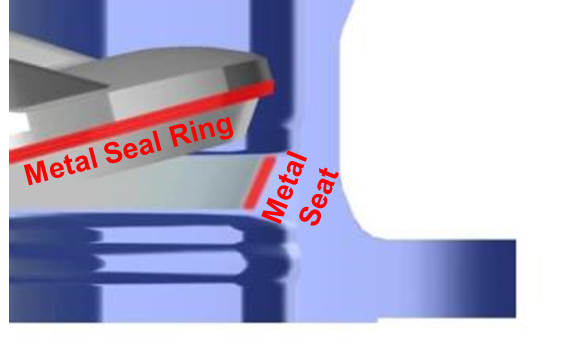

メタルシーティングは、バルブが考えられる温度、圧力レベル、流体の種類をほぼすべて処理できることを最終的に保証するものです。当社は、機械抵抗を最小限にした Stellite® グレード 21 シートおよび弾力性のある二相系ステンレス鋼シールリングを採用しています。Stellite® 21は、ボディーシートをコーティングして、流体による磨滅、腐食、一般的な傷みに対する硬度と抵抗性を提供するコバルト合金です。その独自設計によるメタルシールリングの弾性により、ラジアル圧縮はシーティング表面に均等に分散されます。これがバルブのゼロリーク性能に大きく貢献します。
Stellite® は Deloro の登録商標名です
90° 回転とは、弁棒上昇式バルブに比べ回転トルクが大幅に抑えられ一貫性が増すことを意味し、Vanessa TOV では極めて短いストローク時間が保証されます。これにより、噴出や摩耗などの弁棒上昇によるパッキンへの悪影響も排除され、最終的にはよりコンパクトなバルブ設計に反映されます。

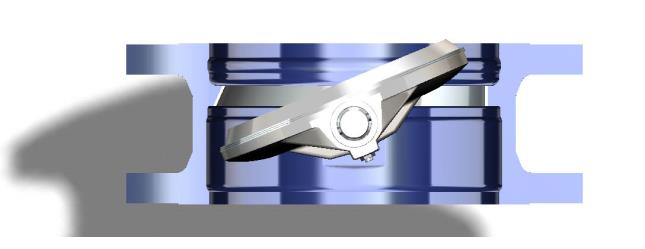

開閉中にシートとシールが接触しないため、シーリング部材とバルブの寿命が共に延びることを意味します。本機能は、主な特徴である 90° 回転（均一な低回転トルク）機能と併用することで、経年にかかわらずバルブを迅速かつ容易に動作させることができ、極めて低い開度でも調節が可能です。バルブのノンラビング回転には、短いストローク時間要件処理と高回転数処理も関連します。他のバルブに比べ、シーリング部材の寿命が長くなることには極めて大きな恩恵があります。
シリーズ 30,000 は、極端な温度条件でも双方向でゼロリークを実現できる頑丈なバルブです。全体の構成が難燃性の金属なので、温度変化の影響を受けず、極端な使用温度（-60 °C ～ 450 °C（-76 °F ～ +842 °F））。からパッキンを守るロングボンネットが完全に統合されています。
さらに、フランジザグリ加工により、フランジのボルト止めのナットとワッシャの平面性が保証され、フランジ接合部の信頼性と安全性が増しており、長期にわたり気密性を保持し、締め直しの必要がありません。
シーリングに選ばれた材質は、精密機械加工されており、バルブの寿命延長に大きく貢献しています。すべての Vanessa シリーズ 30,000 バルブの基本構成は、Stellite® グレード 21 肉盛り溶接により滑らかに研削されたシートを特徴としており、焼きつき、すり減り、浸食、腐食に高い耐性を持ちます。

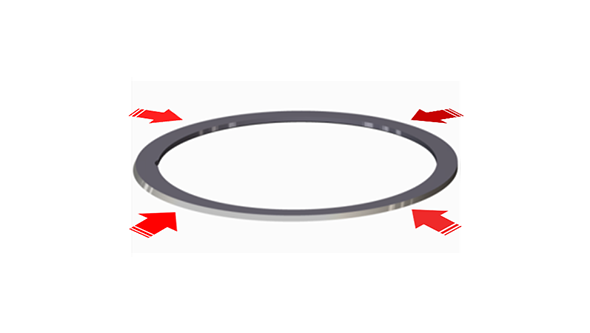

Vanessa シールリングは、シーリングを施す上で必要になる重要な柔軟部品で、二相系積層加工（最小限）が施されているか、または一体成形部品として製造されます。シールリングは、セルフセンタリング機能および基準ピンをすべてに装備しているため組み立てがシンプルで、交換が容易です。また、ダイナミックな渦巻き型ガスケットは、開閉時にシールリングを適度に拡張/収縮させます。
Vanessa バルブのトリムは全モデル共通です。角度が最適化され、軸受けと軸は頑丈な構造になっています。当社のエンジニアは、極めて効率化された機能的な設計を維持しながら安全性を最大限に高めるために、40 年以上も一つひとつの部品を開発してきました。
シリーズ 30,000 の基本構成にはいくつかのオプションがあります。
Stellite ® は Deloro の登録商標名です
当社の極低温構成は、-254 °C（-425.2 °F）の低温でも動作するように設計されています。Vanessa 極低温シリーズ 30,000 は、基本構成とは以下の機能が異なります。
Nitronic ® は AK Steel の商標名です
当社の高温構成は、最高 815 °C（1,500 °F）の高温条件でも動作するよう設計されています。Vanessa 高温シリーズ 30,000 は、基本構成とは以下の機能が異なります。
Stellite ® は Deloro の登録商標名です
LNGターミナル内の低温構造
サイド・エントリー・バルブは中心に隣接した場所にハッチが設けられていて、作業者は手や腕で、または大型サイズの場合にはパイプ内部に身体を入れてバルブトリムにアクセスすることができます
モレキュラーシーブ用途に採用
モレキュラーシーブは、天然ガス、LPG、不活性ガスまたは大気ガスから CO2 を乾燥して除去するためによく使用されます
高温/腐食性溶融塩の取り扱い
高温/腐食性の溶融塩を取り扱うことは、代替エネルギー製造において不可欠です
海水逆浸透プラント
淡水化で最も成功している方法の 1 つは、海水逆浸透法（SWRO）です。
