制御バルブのキャビテーション
制御バルブ用の Fisher キャビテーション防止トリムは、きれいな流体、および不純物等が混在した流体のサービスの両方で、キャビテーション損傷を抑制または排除するのに役立ちます。
制御バルブ用の Fisher キャビテーション防止トリムは、きれいな流体、および不純物等が混在した流体のサービスの両方で、キャビテーション損傷を抑制または排除するのに役立ちます。

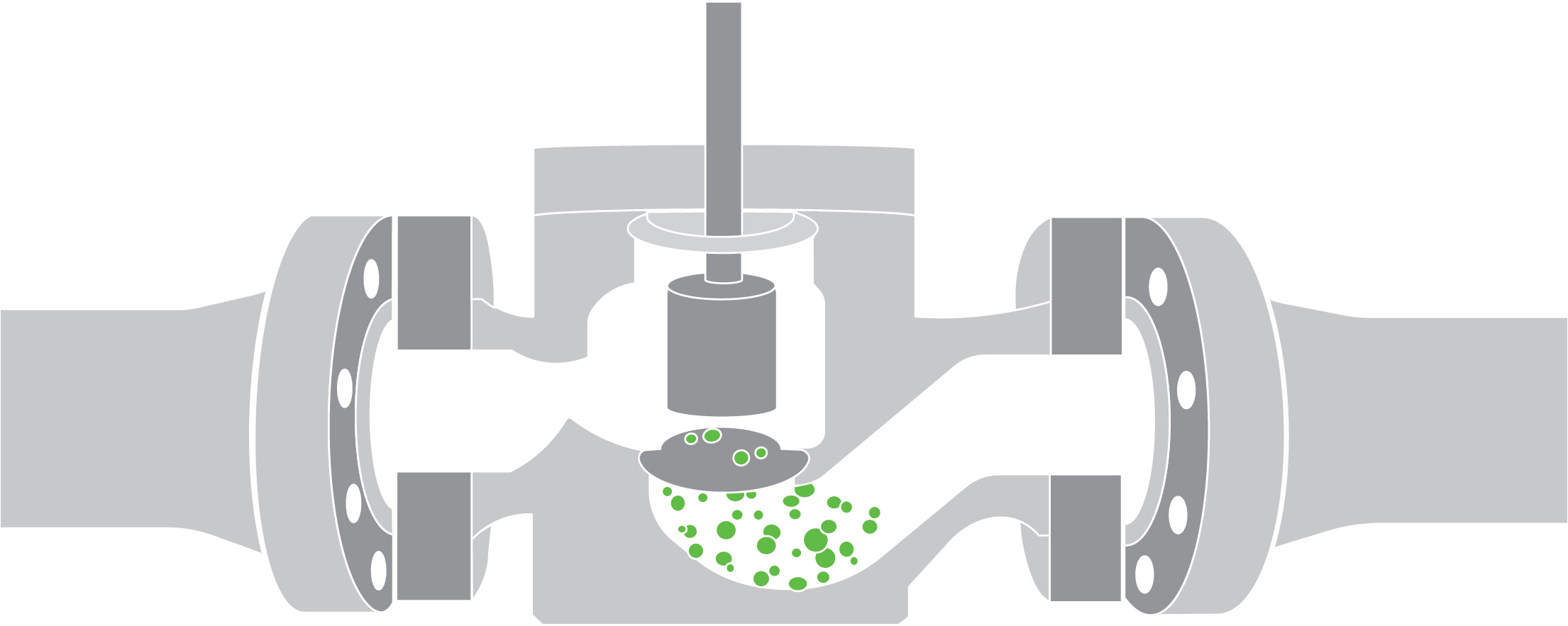

キャビテーション は、液体の流れの中で圧力と速度が変化することによって液体内にて気泡（キャビティ）の形成と崩壊を引き起こします。高騒音、過度の振動、材料の損傷、および流量制御の悪化というのは、キャビテーションを抑制できていない制御バルブにおける 4 つの主な負の現象です。バルブトリムの物理的な損傷は、通常、ごつごつした荒い外観が特徴です。
制御バルブのキャビテーションは液体のみ発生します - ガスでキャビテーションは発生しません。

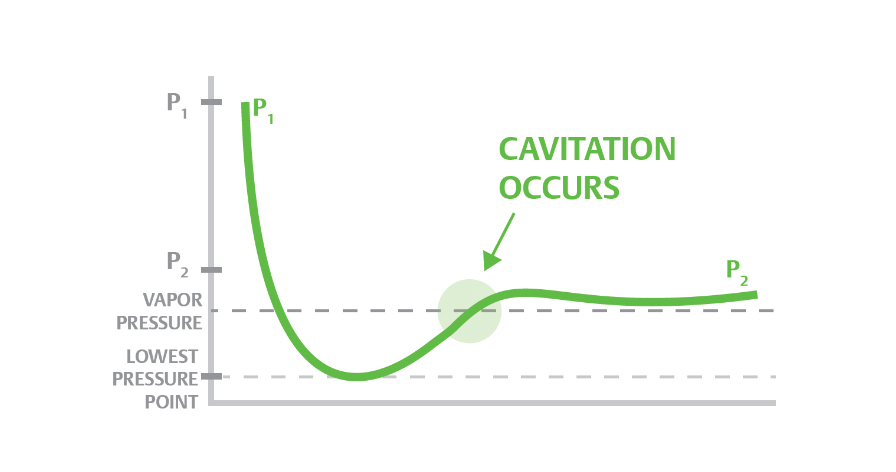

液体が制御バルブを通過するときに液体の圧力が飽和蒸気圧近くまで低下すると、蒸気の泡が発生します。圧力が低下するにつれて、気泡は破壊または崩壊し、キャビテーションを生じます。
キャビテーションは、チョークフローの結果のひとつです。一定の入口圧力を維持しながらバルブの差圧を増加させても、それ以上流量が増加しないのがこのポイントです。

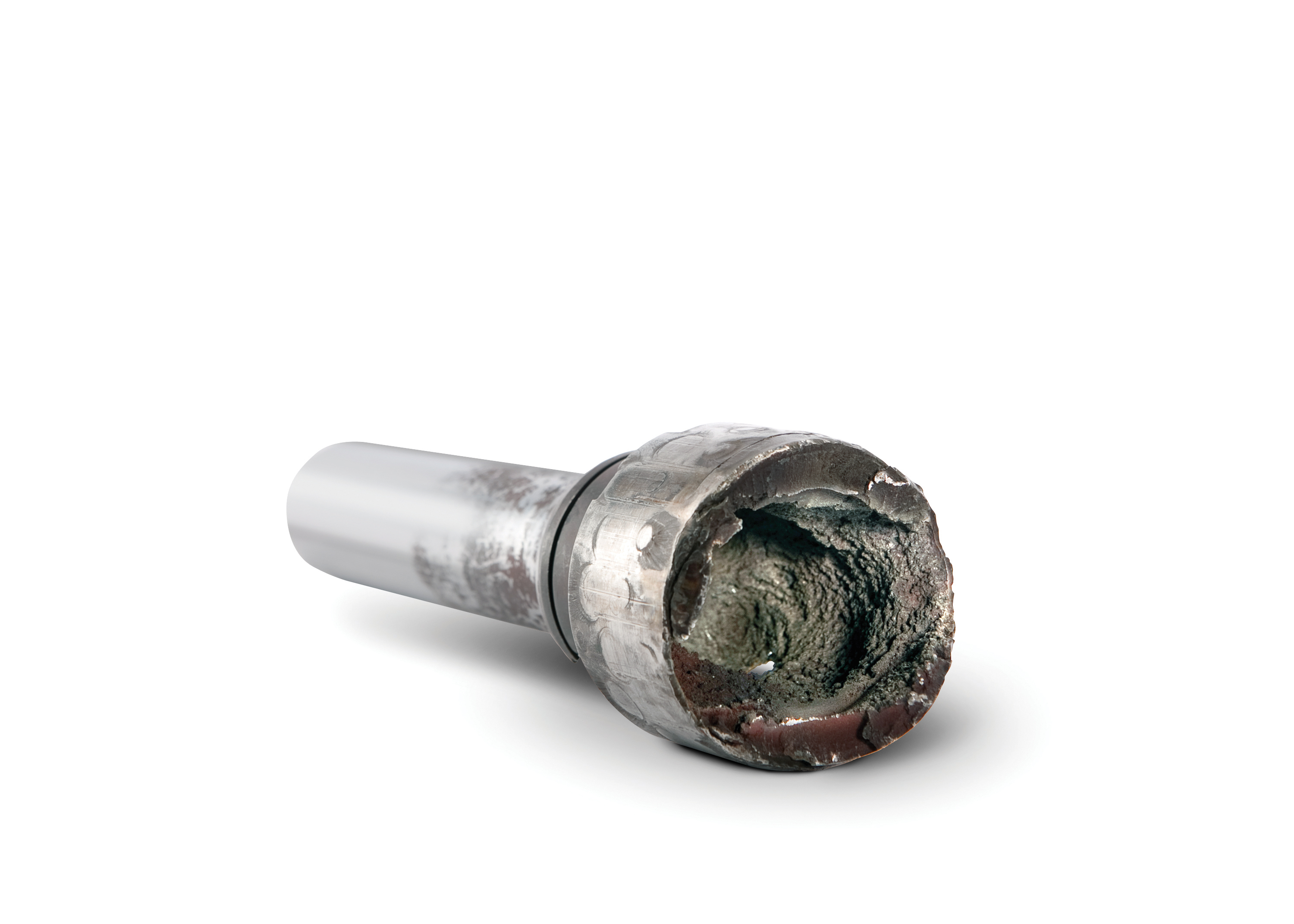

キャビテーション損傷は、表面が丸く燃え殻のような模様に浸食された外観によって特徴付けられます。高速で破壊的なマイクロジェットと局所的な衝撃波が、蒸気から液体への相変化時に制御バルブの内表面に衝突します。
キャビテーションが発生しても、必ずしも損傷が生じるわけではありません。
キャビテーション損傷の程度は、さまざまな要因の影響を受けます。
キャビテーションは許容できない騒音や振動を引き起こす可能性があります。制御バルブから砂利が流れてくるような音とよく表現されます。
キャビテーションを起こす液体の騒音は非常に大きいですが、材料に与えるダメージに比べれば、二の次になります。
キャビテーションによる損傷よりも、キャビテーションに起因する振動の方が優先される場合があります。バルブポジショナ、リンケージ、チューブ、および隣接するパイプに影響を与える可能性があります。
キャビテーションの損傷は、騒音がなくても起こる可能性があり、制御バルブからの騒音や振動のレベルとキャビテーションの損傷レベルが必ずしも一致するとは限りません。
制御バルブのキャビテーションはいくつかの方法で対処できます。1 つ目は、バルブの差圧を管理することによってキャビテーション、ひいては損傷を排除することです。キャビテーションの発生を防ぐため、多段トリムにより制御バルブの全差圧を画像のように細かく分割しています。
2 つ目は、キャビテーションを除去するのではなく、損傷を最小化または分離する方法です。キャビテーションを制御バルブ表面から隔離し、キャビテーションが衝突する表面を硬化させることを目的としています。
3 つ目は、キャビテーション発生の原因を防ぐようにシステムを変更することです。

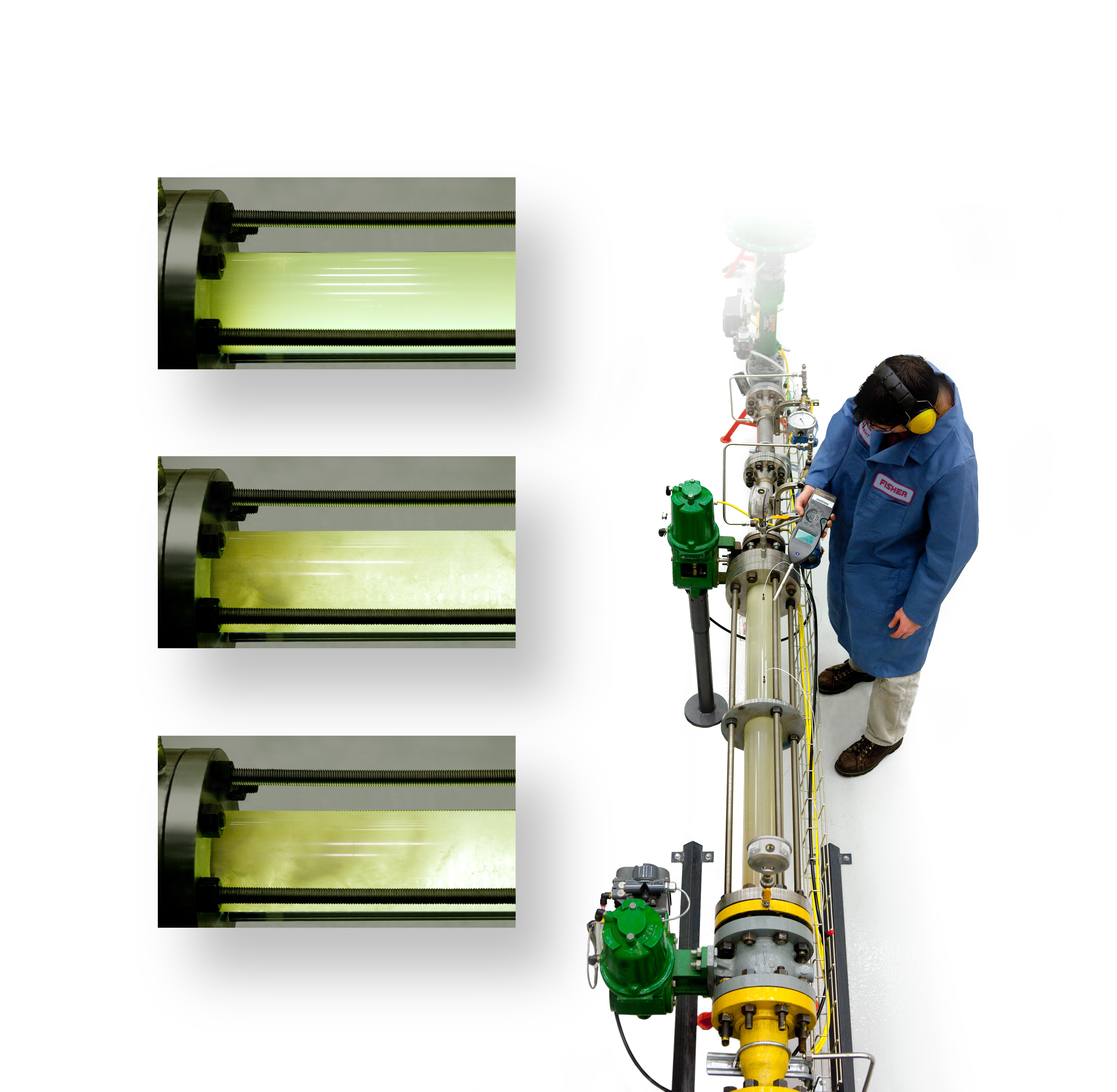

エマソンのエンジニアは、キャビテーションが発生する条件で騒音および振動試験を実施しています。透明なパイプはキャビテーション発生域の可視化を可能にします。キャビテーションのデモンストレーションが必要な場合は、最寄のエマソン営業所にご連絡ください。
