グローブ弁
Fisher のグローブ弁は幅広いプロセスの汎用性を持ち、大型から小型、高温から低温、そして一般用途から厳しい条件まで、アプリケーションのニーズを解決します。
Fisher のグローブ弁は幅広いプロセスの汎用性を持ち、大型から小型、高温から低温、そして一般用途から厳しい条件まで、アプリケーションのニーズを解決します。
制御用グローブ弁は、プラグを直線運動させることで、シート面へ着座させたり離すための作動を行います。ボディはポート部の周囲にある球形のくぼみによって区別されており、アクチュエータ組品と共に使用されることでプロセスの流れを調整するように設計されています。多くのシングルポートバルブボディは、シートリングを保持し、バルブプラグガイドを提供し、そして特定のバルブフロー特性を確立するための手段を提供するためにケージまたはリテーナ型の構造を使用します。ケージ型またはリテーナ型のシングルシートバルブ本体も、トリム部品の交換により、流量特性や微小流量、低騒音、またはキャビテーションの減少や解消の用途へ変更可能です。
グローブ弁はさまざまなサイズ（NPS 1/2〜36）で入手可能で、高性能と信頼性をユーザに提供します。大口径から小口径、高温から低温、一般から厳しい条件まで、さまざまなアプリケーションのニーズに応じます。
ボンネットには、さまざまなアプリケーションの温度に対応することができます。主に標準ボンネットとオプションのエクステンションボンネットが含まれます。これらは、バルブが極端に高温または低温の用途で使用されるときに梱包材を保護するために使用される場合があります。
漏洩排出物の濃度を環境基準以下へ維持するパッキンの要求にも対応可能な特殊なパッキン構成もあります。
グローブ弁の最も典型的な用途には、冷却水システム、燃料油システム、給水または化学供給ライン、ボイラーおよび主蒸気のベントおよびドレイン、ならびにタービン潤滑油システムが含まれます。
グローブ弁は、バランス型またはアンバランス型のプラグ設計で取り付けることができます。バランス型のポートはプラグ上下のプロセス圧力を均等にでき、典型的な流れ方向はシートリングを通して下向きです。アンバランス型のプラグは、貫通穴がなく堅牢で、一般的な流れの方向はシートリングを通して上向きとなります。

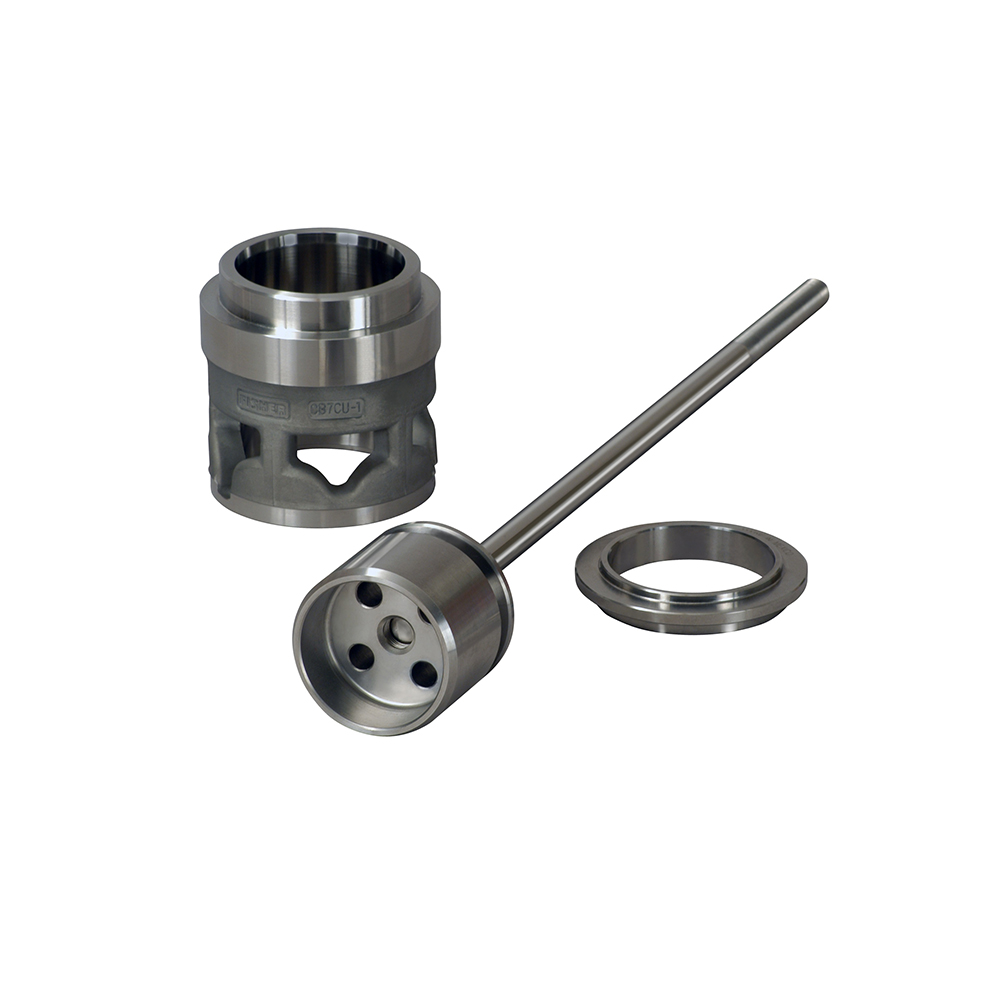

グローブ弁の中でプラグをガイドするいくつかの方法がありますが、最も一般的なのは、ケージガイド式およびポストガイド式です。ケージガイド付き組品は、バランス型とアンバランス型バルブプラグデザインの両方を使用できます。このガイド方法は、ケージの内径と接触するプラグの外径を使用し、非常に良好なパグ安定性および整列を提供しますが、プラグとケージとの間に非常に厳密な公差を必要とします。ポストガイド組品は、ケージをシートリングリテーナと呼ばれるコンポーネントと交換します。シートリングリテーナには、プラグ上のポストをガイドするガイドブッシュがあります。このスタイルはプラグのまわりの流路を開き、粘性のある汚れた流体のポストガイドトリムを改善します。
リニア、イコールパーセント、クイックオープンの異なる流量特性が選択でき、グローブ弁は0.001 Cvから最大12,000 Cvまでの容量の要求を満足することができます。
劣悪な環境下でもノイズとキャビテーションの問題を防ぐように設計された特殊トリムも利用可能です。
