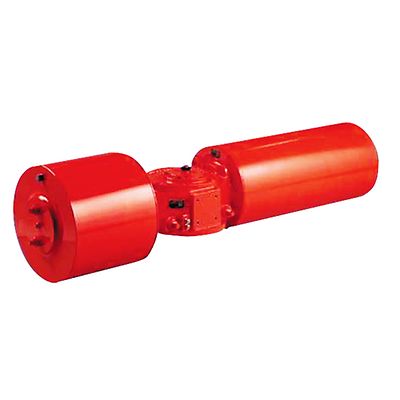

Bettis-NGP

Bettis NGシリーズ空気圧式バルブアクチュエータ

製品概要

LOCA(冷却喪失事故)のために独立して試験され、IEEE 382規格、地震、核基準に必要な様々な経年変化プロセスに適合しています。

機能

  • LOCA(冷却喪失事故)のために独立して試験され、IEEE 382規格、地震、核基準に必要な様々な経年変化プロセスに適合しています。
  • SIL環境が必要な厳しい用途での使用に最適
  • 特許取得済みのTension-Lok装置は、ねじモジュールを完全にロックするので、安全な取り外しと設置が可能で、ばね力の偶発的放出を除去
  • PED 97/23/EC準拠で、圧力取り付け容器の厳重な要件を充足
  • 浸水および高圧の湛水試験のためにIP66およびIP67M仕様の両方を満たし、優れた水浸入と腐食保護を提供
  • 安全なフィールド保守と在庫費用の削減を実現するモジュラ設計により、多数のコンフィグレーションを提供
  • 交換可能な動力モジュールとばねモジュールにより、フェールセーフモードを迅速に反転
  • SIL環境が必要な厳しい用途での使用に最適
  • 過酷な環境に耐えるように、耐食性のある、内部および外部の表面がコーティングされています
  • Gシリーズモデル向けの様々な機械的オーバーライドとマニュアルオーバーライドが可能
  • 現場サービス可能なモジュラー構成を備えた汎用性の追加測定を追加します。単作動から複動に変更することができ、設置後に油圧手動オーバーライドを追加できます
  • 単一システムでGシリーズのアクチュエータ、制御部およびバルブを組み合わせることにより、完全なバルブオペレーティングシステム(VOS)を提供し、最終的なバルブ制御を実施
動力源
空気圧
製品の種類
空気圧式アクチュエータ
駆動方式
複動式
証明書
SIL 3、CSA、FM、ATEX、IECEx、ABS Atex Directive 94/9 PED 97/23/EC IP66 / IP67M
RoHS指令
本製品は、電気および電子機器における特定危険物質の使用制限に関する指令 2011/65/EU(改正RoHS指令(RoHS 2)) の範囲から除外されている大型固定据付装置での使用のみが意図されています。
制御タイプ
オン/オフ、ESD
バルブタイプ
ボールバルブ、バタフライバルブ、プラグバルブ、ルーバとダンパ、その他の1/4回転機構
トルク/推力
339,000 Nm(3,000,000 in-lbs)を超えるばね復帰式モデル
動作圧力
油圧式 3~14 Bar(40~220 psig)、空気圧式 最大345 Bar(5,000 psig)
Operating Pressure
Pneumatic 40-220 psig (3-14 Bar), Hydraulic up to 5,000 psig (345 Bar)
