Keystone-P-P000441

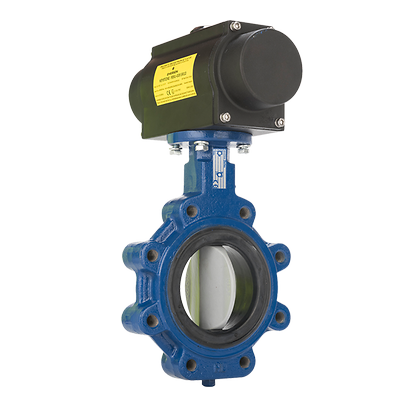

Keystone Figure 221/222 Butterfly Valve

製品概要

The Keystone Figure 221/222 is an economical bonded resilient seated butterfly valve for bi-directional and end-of-line service available in both wafer (Figure 221) and lugged (Figure 222) style.

機能

  • バブルタイトな遮断が双方向に定格圧力全域にわたって可能。
  • F222 ラグ型は全圧定格で双方向および端末サービスに適しています。
  • サイドスラスト荷重を吸収するトップおよびボトムベアリング。
  • フランジ部シール材用シート内モールドイン O リングによりフランジガスケットは不要となります。
  • ボディ位置決め穴により、取り付けやフランジ間のセンタリングが容易。
  • 拡張されたネックによりフランジと断熱材に十分なクリアランスが得られます。
認証
アメリカ船級協会、CRN、ABS
端部接続
ウェハー型、ラグ型
用途
ポンプ、プラントエア、設備およびプロセスユーティリティ、設備、蒸発器およびドライヤ、集塵システム、ドライヤ、冷却水、空気循環、付帯設備(BOP)、ブロワー、コンプレッサ、冷却装置
材質
304 ステンレス鋼、316 ステンレス鋼、鋳鉄、ブナ N、EPDM ゴム
動作温度
最大 120 ℃(250 °F)
圧力クラス
ASME
プロセス接続タイプ
150RF
シール/シールタイプ
弾性
シャットオフクラス
漏れゼロ
規格
ASME B16.34、API 609
バルブサイズ
NPS 8 / DN 200、NPS 4 / DN 100、NPS 3 / DN 80、NPS 2-1 / 2 / DN 65、NPS 2 / DN 50、NPS 12 / DN 300、NPS 10 / DN 250、5 インチ、NPS 6 / DN 150
バルブサイズ規格
NPS
バルブタイプ
バタフライ
媒体
温水、空気、不活性ガス、空気、軽油、液体、真空、水、水グリコール
ステム
O リング
