Tescom-P-VAVG

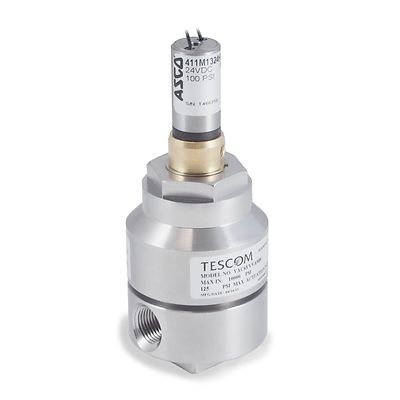

TESCOM™ VAVG シリーズラボ用バルブ

製品概要

VA および VG シリーズは、常時開/常時閉選択機能を備え、6,000、10,000、15,000 psig / 414、690、1,034 bar の作動圧力、非常に高いサイクル寿命を備え、別売で統合式もご利用いただけるソレノイドバルブです。液体およびガス用途に最適です。高圧サイクリング試験、空気圧および油圧制御パネル、R&D ラボでの使用に最適です。

最大動作圧力
3500、6000、10,000 psig / 241、414、690 bar
本体材質
真ちゅう、316 ステンレス鋼
シート材質
CTFE、PEEK、Tefzel® ETFE、Vespel®
O リング
Buna-N、Kalrez®、Viton®、エチレンプロピレン(E.P.)、ウレタン
バックアップリング
Teflon®、CTFE
バルブステム
17-4 ステンレス鋼
残存部品
316ステンレス鋼、真ちゅう
VA シリーズポートのサイズとタイプ
1/4 "NPTF、3/8" NPTF、1/4 "SAE、1/8" NPTF(Cvを.5に変更)
VG シリーズポートのサイズとタイプ
3/8 NPTF, 1/2 NPTF, 3/4 NPTF, 3/8 SAE, 1/2 SAE
流量係数
VA シリーズバルブ: Cv = 0.75
シリーズバルブ: CV = 2.0
重量(概算)
VA シリーズバルブ: 3 lbs / 1.4 kg
VG Sシリーズバルブ: 5 lbs / 2.3 kg
追加情報
カスタム修正またはシステムソリューション一式については、最寄りの営業所にお問い合わせください。

機能

  • バランスのよいポペット式設計で、高い信頼性と優れたサイクル寿命を実現
  • 常時開または常時閉
  • 低作動: 60 psig / 4.1 bar - 最低
  • 高い作動圧力:最大6000 psig / 414 bar(真鍮)、10,000 psig / 690 bar(ステンレス鋼)
  • 15,000 psig / 1034 bar 仕様も可能
  • ISO 10524準拠の断熱圧縮試験に合格した酸素モデルもご利用いただけます
  • 別売でご利用いただける空気圧アシストのソレノイドバルブ駆動(12V、24V または 115V)
