Fisher-P-C404-32

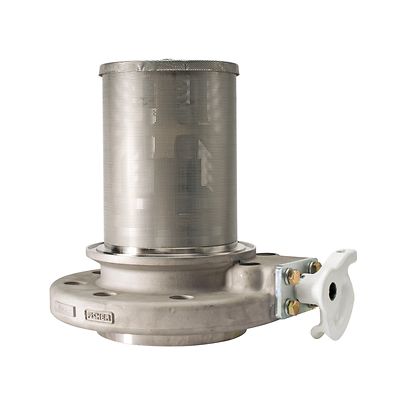

Fisher™ タイプ C404-32 内部バルブ

お問い合わせ
注文状態の確認
図面を見る

製品概要

タイプType C404-32 フランジ付き内部バルブは、一次遮断弁、超過流量バルブおよび逆流防止バルブとしての使用のために、広い磁界受容を備えています。 バルブは、ポンプおよびコンプレッサーの有無にかかわらず使用できます。 このバルブの一体化されたバックチェック機能のため、マニホールド貯蔵タンクの選択的充填は追加の遮断弁の使用を必要とします。

CAD図面とモデル: ここをクリック

機能

  • 特許取得済みの高速イコライゼーションブリード領域
  • ユニークなサービス性機能
  • 過剰流量クロージャ
  • バックチェック機能
  • スプリング式ポリテトラフルオロエチレン（PTFE）スタブシャフトパッキン
  • 重要な摩耗点でのPTFE摩耗パッドRulon®ブッシング
  • 手動、ケーブル、または空気開閉バルブアクチュエータ
  • 熱溶融性のリンクまたはプラグが212〜220°F / 100〜104°Cで溶解し、バルブでの発火時にバルブを閉じることができます

仕様

本体サイズおよびエンドコネクションの種類（入口 x 出口）
Inlet入口: 3-インチ/ DN 80 CL300 RF 変更フランジ (4.63-インチ / 118 mm直径ボア) または 4-インチ/ DN 100 CL300 RF 変更フランジ (5.88-インチ/ 149 mm 直径ボア)
出口: 3 または 4-インチ/ DN 80 または 100 CL300 RF
最大入口圧力
400 psig / 27.6 bar WOG
超過流量スプリング
3-インチ: 150、200、250、400、または 500 GPM / 568、757、946、1514、または 1893 l/min プロパン | 4-インチ: 340、400、600、800、または 1000 GPM / 1287、1514、2271、3028、または 3785 l/min プロパン |
温度性能
-40° ～ 150°F / -40° ～ 66°C
概算重量
50 ポンド/ 23 kg
