Keystone-P-P000177

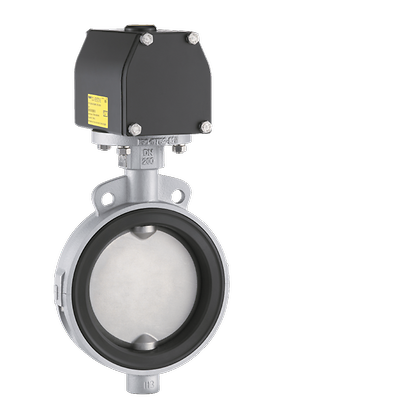

Keystone BrewSeal バタフライバルブ

営業担当へのお問い合わせ

製品概要

食品/飲料業界向けに最適化された弾性シート・バタフライ・バルブ DN 40～800 ウェハー型およびラグ型バージョン

機能

  • トップブッシングでアクチュエータのサイドスラスト負荷を吸収。
  • ダートスクレーパは、シャフト領域に水分が浸入するのを防止します。
  • アクチュエータフランジはISO 5211 に準拠。
  • 高硬度で光沢があり、シリコーンフリーの優れた耐腐食性を保証する塗装システム。
  • ボディ位置決め穴により、取り付けやフランジ間のセンタリングが容易。
  • シールされたボディスプリットは、水分がシートの後ろに浸透するのを防ぎます（DN 300まで）。
  • ディスクエッジを丸く研磨することで、完全同心円状のシーリング、低トルク、シートの長寿命化、およびバブルタイトなシャットオフを実現。
  • シートは現地交換可能で、ボディとステムを流体から完全に隔離。
  • ステムの一次シールは、バルブの定格圧力を超える圧力に対応し、シャフト領域から大気中への漏れを防止します。
  • ステムの二次シールが、さらに安全性を向上させています。
  • シート面の一体成形 O リングがフランジシーリングとなるためガスケットが不要。
  • 薄いディスクは、流れを妨げる障害（DN 300まで）を最小限にします。

仕様

認証
PED
端部接続
ラグ型、ウェハー型
用途
飲料、醸造
材質
鋳鉄、316 ステンレス鋼、EPDM ゴム、テフロン
動作温度
150 ℃ 未満
圧力クラス
PN
プロセス接続タイプ
PN16
シール/シールタイプ
弾性
シャットオフクラス
漏れゼロ
バルブサイズ
NPS 4 / DN 100、NPS 3 / DN 80、NPS 24 / DN 600、NPS 2-1/2 / DN 65、NPS 2 / DN 50、NPS 18 / DN 450、NPS 16 / DN 400、NPS 6 / DN 150、NPS 20 / DN 500、NPS 10 / DN 250、NPS 1-1/2 / DN 40、NPS 12 / DN 300、NPS 8 / DN 200、NPS 14 / DN 350
バルブサイズ規格
DN
バルブタイプ
バタフライ
媒体
液体
ステム
O リング
