Keystone-P-P000478

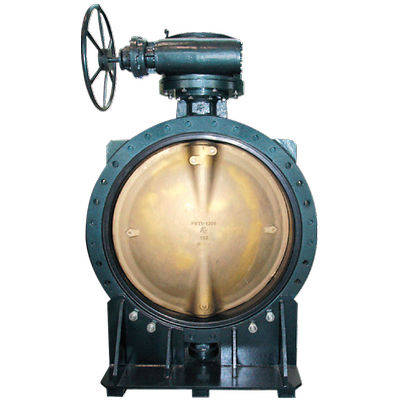

Keystone シリーズ V11 バタフライバルブ

製品概要

これらの指示は、メンテナンスを始める前に全て読んで十分に理解しておく必要があります。

機能

  • 同心円ディスクは双方向サービスを提供し、 その対称形状を有する高い Cv 値を実現します
  • プライマリシールはディスクハブとステムトップによって形成され、シートの接触はバルブの圧力定格を超えます
  • 二次ステムシールは高圧に適しており、自己調整可能です
  • ディスクハブのエッジは丸みを帯びており、シートの邪魔にならず完全な同心シールを提供するために手で研磨され、最大シート寿命と組み合わされています
  • 交換用シートは、ステムおよび本体部分を流れから隔離し、フランジガスケットとしても機能します
  • モールドイン O リングはフランジシーリングを提供し、ガスケットの必要性を排除します
  • JIS F7480 に準拠したダブル・フランジ・ボディ設計
  • 頑丈なトップブッシュがサイドスラストとトルク荷重を吸収
  • ステンレス鋼製のディスクねじにより、迅速かつ簡単に分解できます
  • 完全な定格で各バルブを工場でテストすることにより、100 % タイトシャットオフが保証されます
  • 様々な主要な船積みクラスによって承認されたタイプ
認証
ABS
用途
バラスト制御
本体設計
ショートパターン
材質
炭素鋼、鋳鉄
動作温度
最大 120 ℃(250 °F)
圧力クラス
PN
シール/シールタイプ
弾性
シャットオフクラス
漏れゼロ
バルブサイズ
NPS 10 / DN 250、NPS 8 / DN 200、NPS 6 / DN 150、NPS 24 / DN 600、NPS 18 / DN 450、NPS 16 / DN 400、NPS 14 / DN 350、NPS 12 / DN 300、NPS 20 / DN 500、NPS 4 / DN 100、NPS 2-1 / 2 / DN 65
バルブサイズ規格
DN
バルブタイプ
バタフライ
媒体
燃料油、液体、液体
ステム
O リング
