Keystone-P-P001183

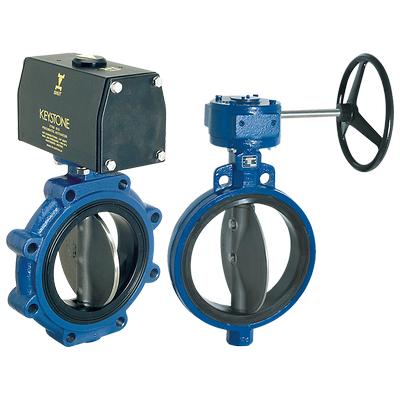

Keystone Figure 129/239 バタフライバルブ

製品概要

鉄骨で強化されたカートリッジ・デザイン・シートを備えた頑丈なラグド/ウェハー型バルブ

機能

  • ゴムで完全に包まれた交換可能な金属補強シートは、ステムと本体を媒体から隔離し、高真空または乱気流によるシートの歪みを排除します。
  • ディスクハブとフラットシート面との予荷重接触によって形成された一次ステムシールは、ステムおよび本体をライン媒体から完全に隔離します。
  • シートを通るステムの工作された締まり嵌めによって形成された二次ステムシールは、シーリングの完全性をさらに提供します。
  • 丸みを帯びた磨かれたディスクエッジは、360 度の同心円状の着座、最小の流れ制限、着座と離座時の低トルク、最大のシート寿命を提供します。
  • 優れたワンピーススルーシャフト設計により、高強度でポジティブなディスク制御が可能です。シャフトの端は、オペレータの互換性のために標準化されています。
  • セルフロック式のディスクねじを使用すると、素早く簡単に分解でき、確実に接続できます。
  • 自己調整式、双方向ステムシールは、工業用の完全な真空と圧力に適しており、ステム部の外部汚染を防止します。
  • 頑丈で腐食に強いトップブッシュは、アクチュエータ側のスラスト荷重を吸収します。
  • 各バルブは、指定された圧力定格の 110% まで工場でテストされ、落下衝撃に耐えるシャットオフを実現します。
  • キャストイン・トップ・プレートは本体に一体化されており、全ての Keystone アクチュエータを直接取り付けることができるように標準化されています。
認証
アメリカ船級協会、ABS
端部接続
ラグ型、ウェハー型
用途
マリンドック、真空システム
材質
アルミニウム青銅、ブナ N、316L ステンレス鋼、316 ステンレス鋼、炭素鋼、鋳鉄、EPDM ゴム、モネル、ステンレス鋼、ダクタイル鋳鉄
動作温度
標準温度(-40~121 °C(-40~250 °F))
圧力クラス
ASME
シール/シールタイプ
弾性
シャットオフクラス
漏れゼロ
規格
API 609、ASME B 16.34
バルブサイズ
NPS 18 / DN 450、NPS 6 / DN 150、NPS 4 / DN 100、NPS 3 / DN 80、NPS 2-1/2 / DN 65、NPS 20 / DN 500、NPS 16 / DN 400、NPS 8 / DN 200、NPS 14 / DN 350、NPS 12 / DN 300、NPS 10 / DN 250
バルブサイズ規格
NPS、DN
バルブタイプ
バタフライ
媒体
空気、真空、水
