Fasani-P-P000202

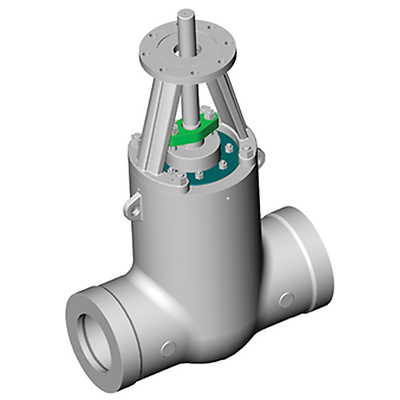

Fasani スタイル B 高圧ゲートバルブ

製品概要

高圧力、高温用途向けに特別に設計された幅広いゲートバルブです。

機能

  • API 600 に準拠した壁厚を備え、ASME B16.34 に従って設計された一連のコンパクトな圧力シール・ゲート・バルブ。
  • 全ての製品は、ASTM 仕様(NACE 準拠を含む)に記載されている全ての材料で提供され、常に最高の安全性とフロー効率を保証するように設計されています。
  • ASME B16.10(フランジ付きバルブのロングパターン、突合せ溶接端部のショートパターン)に準拠したエンド・ツー・エンドの寸法。
  • シートは溶接されています。
  • 位置インジケータが標準装備されています。
  • シートとウェッジに Stellite® gr. 6 オーバーレイ。バックシートに Stellite® gr. 21 オーバーレイ。
  • 圧力シールガスケットは、ボルト締め付けの負荷が低い台形形状であり、一体型金属タイプで供給されます。
  • あらゆるタイプのアクチュエータまたはベベルギアを簡単に組み立てるための標準 ISO トップマウント。
  • 使用可能なオプション:ウェッジ・ベント・ホールまたはオーバープレッシャーパイプ、バイパス、オープンまたはクローズ位置のリミットスイッチ。
  • 手動オペレータ(サイズに応じてハンドホイールまたはベベルギア)が標準装備されています。電気、空気圧または油圧などの作動オプションが利用できます。
認証
NACE、ASME B31.1、インドボイラー登録、PED
端部接続
フランジ、突合せ鍛接
用途
高温、HRSG、ポンプ、バルブ & マニホールド、蒸気タービン、一般サービス、コジェネレーション、付帯設備(BOP)、バイオマスボイラーおよびパワーボイラー
本体設計
ロングパターン
材質
合金、炭素鋼、二相ステンレス鋼、ステンレス鋼、スチール
動作温度
204 ℃(400 °F)超、高温
圧力クラス
ASME
プロセス接続タイプ
1500RF、2500RF、900RF、BWE
シート/シールタイプ
金属間、ウェッジ
シャットオフクラス
クラス V(FCI 70-2)
規格
ASME B16.34
バルブサイズ
5 インチ、6 インチ(DN150)以上、NPS 2 / DN 50、NPS 3 / DN 80、NPS 4 / DN 100、NPS 6 / DN 150
バルブサイズ規格
NPS
バルブタイプ
ゲート
媒体
温水、液体、流体、酸素、蒸気、水
