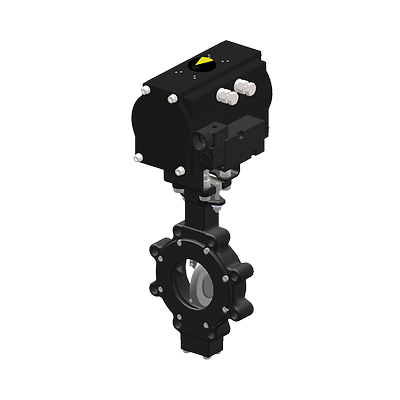

Keystone-k lok series 36 37 butterfly valve iso

Keystone K-LOK シリーズ 36/37 高性能バタフライバルブ

製品概要

Keystone K-LOK シリーズ 36/ 37 は、 ASME クラス 150 および 300 定格の高性能バタフライバルブで、ウエハー型およびラグ型が利用できます。そのユニークなデザインは、シーリングを助けるための圧力に依存しないため、高圧および低圧、ダーティサービスでのシールを実現します。

機能

  • K-LOK ポリマーとエラストマーシートは、フル定格差圧と同様に、真空中で双方向の液密遮断を行います。このユニークなデザインは、シーリングを助けるための圧力に依存しないため、高圧および低圧時、およびダーティサービスでのシールが実現されます。様々な材料が全ての用途において最適なシート寿命を可能にします。
  • 安全性を高めるため、すべてのバルブに耐圧シャフトが標準装備されています。
  • ユニークなパッキン設計は、変更や特別な組み立てなしに、圧力だけでなく真空でも使用できます。
  • ディスク・テーパ・ピンは、円板の半分とシャフトの半分に接線方向に配置され、せん断ではなく圧縮で配置され、破損の可能性を軽減します。
  • ロッカー形状のグランドブリッジはグランドナットの不均一な調整を補って、パッキンの漏れを低減します。
  • 一体型キャスト・ディスク・ポジション・ストップは、ディスクを弁座内に完全に配置し、弁座とシールの最長寿命を実現します。
  • 拡張ネックにより 50 mm(2インチ)のパイプラインの断熱が可能になります。
  • 一体型キャスト・マウント・パッドにより、高価なブラケットやカップリングを必要としないアクチュエータの直接取り付けが可能です。
  • シャフト・ジャーナル・ポートのボディボアが平らなため、ディスクの近くにシャフトベアリングが配置され、最大限のシャフトサポートが得られ、摩耗が減少し、寿命が延びます。
材料
炭素鋼、316 ステンレス鋼、316L ステンレス鋼、二相ステンレス鋼、インコネル、ステンレス鋼、スーパー二相ステンレス鋼
圧力クラス
ASME
プロセス接続タイプ
150RF、300RF
シール/シールタイプ
高性能
シャットオフクラス
漏れゼロ
規格
API 609、ASME B 16.34
バルブサイズ
NPS 10 / DN 250、NPS 12 / DN 300、NPS 14 / DN 350、NPS 16 / DN 400、NPS 18 / DN 450、NPS 2 / DN 50、NPS 20 / DN 500、NPS 2-1/2 / DN 65、NPS 24 / DN 600、NPS 3 / DN 80、NPS 4 / DN 100、NPS 6 / DN 150
バルブサイズ規格
DN
バルブタイプ
バタフライ、高性能バタフライバルブ
