装置データを用いた熱交換器のメンテナンスの最適化
ほとんどの化学処理施設には、プロセス流体を加熱・冷却するためのさまざまな種類の熱交換器が多数あります。これらはすべて、汚れ、スケーリング、腐食の有無に依存し、熱伝達の効率を最大化します。少数のフィールド機器は、効率性を測定し、メンテナンスが必要な時期を決定するために必要なデータをすべて提供します。
熱交換器の制御と監視
制御の改善と継続的な健全性の監視により、熱交換器の効率性と信頼性が向上し、エネルギーコストを削減します。
制御の改善と継続的な健全性の監視により、熱交換器の効率性と信頼性が向上し、エネルギーコストを削減します。
ほとんどの化学処理施設には、プロセス流体を加熱・冷却するためのさまざまな種類の熱交換器が多数あります。これらはすべて、汚れ、スケーリング、腐食の有無に依存し、熱伝達の効率を最大化します。少数のフィールド機器は、効率性を測定し、メンテナンスが必要な時期を決定するために必要なデータをすべて提供します。
熱交換器の効率を理解するには、ユニット全体のエネルギーバランスを監視する必要があります。いくつかの戦略的に設置された測定器のデータを使用することで、ベンチマークを確立し、プロセスの効率を経時的に監視することができます。
TopWorx D シリーズディスクリート・バルブ・コントローラ
D シリーズは、最も要求の厳しいアプリケーションと条件で生き残るために構築されており、生涯にわたって信頼性の高いサービスを提供します。マイクロプロセッサベースのセンサ通信モジュールにより、位置検出、バスネットワーク通信を提供し、オン/オフバルブアプリケーションの予知保全を容易にします。
機械式アセット用のオンライン状態監視ソリューション
リアルタイムの機械的資産監視と高度な分析により、化学プラントの効率性を高めます。
Yarway スチームトラップ
Emerson の Yarway スチームトラップは、修理可能なインラインオプションを備えており、幅広い用途に適しています。
Fisher MR95 シリーズ圧力レギュレータ
MR95 シリーズのレギュレータは、コンパクト型で高キャパシティの直動型圧力レギュレータです。同製品により圧力供給が一定に保たれるため、流体のより適切な制御が可能になります。
蒸留塔リボイラー用レベル測定ソリューション
連続およびポイントレベル測定・制御ソリューションは、過熱を排除し、効率を最適化します。
DeltaV 分散制御システム
DeltaV DCS は、オペレーションの複雑さを合理化し、プロジェクトのリスクを低減する使いやすいオートメーションシステムです。

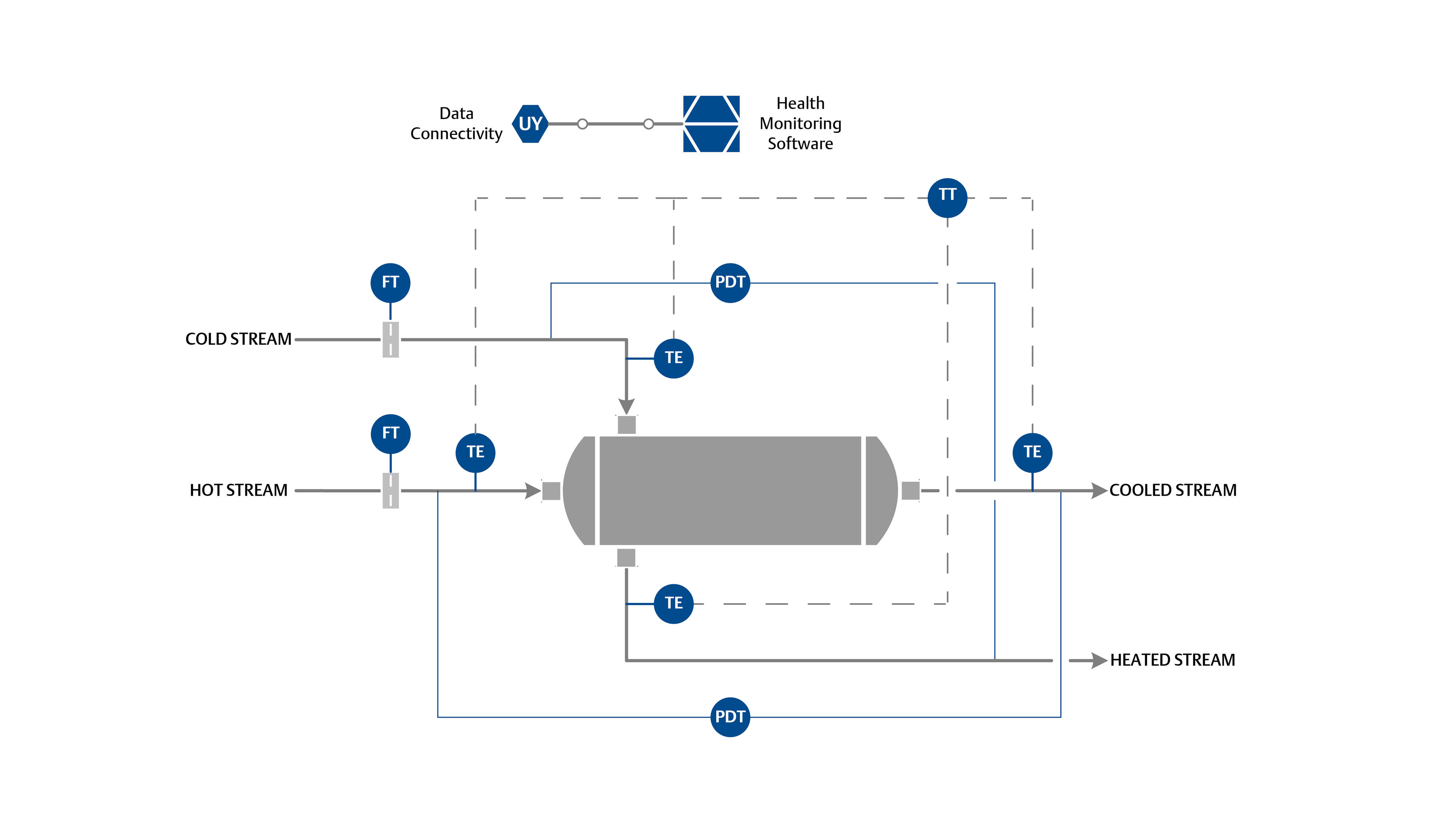

汚れとスケーリングは、熱交換器の効率の最大の敵です。材料が交換面に蓄積すると、断熱材として機能し、エネルギーの無駄になります。粉塵やその他の浮遊固体が狭い空気通路に引き込まれると、液体から空気への熱交換器で汚れが発生する可能性があります。熱交換器の温度や差圧による流量の測定は、流量と熱伝達が制限されていることを確実に示します。汚れの発生があらゆる種類の熱交換器に及ぼす影響を明確に把握することで、メンテナンスチームは、適切な交換バンドルの清掃を適切なタイミングでスケジュールし、コストを低く抑え、最適な効率を確保することができます。
Rosemount ワイヤレス・コンパクト・コンディショニング・オリフィス流量計
クラス最高の低価格ソリューションを提供する Rosemount 3051SFC ワイヤレス・コンパクト・コンディショニング・オリフィス流量計は、安全な WirelessHART® ネットワークを介して、正確な多変数の測定値を提供します。
Rosemount™ 848T ワイヤレス温度伝送器
Wireless HART® デバイスで高密度を測定する場合、Rosemount 848T ワイヤレス温度伝送器は最も優れた選択肢です。
化学工業向けの制御装置とソフトウェア
DeltaV アドバンスト制御システムを活用することで、化学製品メーカーはより高い製品品質、より効率的な調整、より高度な制御、およびより優れたプロセスの可視性を手に入れることができます。
Yarway スチームトラップ
Emerson の Yarway スチームトラップは、修理可能なインラインオプションを備えており、幅広い用途に適しています。
液体熱交換器は内部漏れが発生する可能性があり、プロセス液を循環水に浸透させたり、関係する圧力に応じてその逆を行ったりすることができます。プロセス流体は、毒性、可燃性、反応性、または環境に問題がある可能性があります。冷却水回路に混入すると、環境中に放出される可能性があります。同様に、冷却水がプロセスの流れに強制的に入り込み、製品を汚染する可能性があります。Emersonの水質送信機と監視ソリューションは、液体炭化水素を含むさまざまな化学物質を検出できるため、メンテナンスチームは漏れが悪化する前に是正措置を講じることができます。
AMS Device Manager
予知保全により、プラントの計画外の停止や利益を損なう非効率な運転を回避することができます。AMS Device Manager は、インテリジェントフィールド機器の健全性を把握することで、これらの不必要なコストを回避するのに役立ちます。
Rosemount™ 400 接触式導電率センサ
Rosemount 400 センサは、高純度の水から清浄な冷却水まで、幅広い用途で正確に電解伝導度を測定できます。
Rosemount 3900 汎用 pH/ORP センサ
pH を測定する Rosemount 3900 pH センサは、ほとんどのクリーンなプロセス流体に適しています。ボイラー給水などの超純水での漏洩検知には、低流量パネルを備えた 3900 センサの組み合わせが優れたソリューションです。
DeltaV 分散制御システム
DeltaV DCS は、オペレーションの複雑さを合理化し、プロジェクトのリスクを低減する使いやすいオートメーションシステムです。
熱交換器は、特定の温度と圧力の範囲内で動作するように設計されており、特定の化学環境に耐える能力については冶金学を選択しています。Emerson の流量、温度、圧力、腐食計測器は、突然の動作変化をオペレータに警告し、安全性や環境に関わる潜在的な問題を回避するのに役立ちます。
熱交換器での温度測定
熱交換器内の冷却水とプロセスの流れの温度を監視することで、ユーザーは冷却負荷のバランスを高め、保守費用全体を削減できます。
機械式アセット用のオンライン状態監視ソリューション
リアルタイムの機械的資産監視と高度な分析により、化学プラントの効率性を高めます。
DeltaV 安全計装システム（SIS）
実証済みの DeltaV SIS は、プラントの安全機器のステータスを継続的に監視し、安全ループ全体の健全性を診断することでリスクを大幅に削減します。
Hytork Excel (XL) ラック・アンド・ピニオン空気圧式バルブアクチュエータ
堅牢な Hytork XL アクチュエータは、さまざまな機能を備え、過酷な環境に対する保護を強化します。
Yarway スチームトラップ
Emerson の Yarway スチームトラップは、修理可能なインラインオプションを備えており、幅広い用途に適しています。
Fisher デジタル遮断ソリューション
当社の実証済みソリューションと専門知識を使用すると、安全計装システム（SIS）バルブアッセンブリの当て推量をする必要がなくなります。
熱交換器に関するよくある質問
熱交換器の漏れを判断するには、流体やガス漏れの兆候を目視検査し、異常な圧力低下や温度変化を監視し、染色またはトレーサー試験を実施し、UV 光や熱画像などの技術を可視化する技法を検討し、導電率や pH などの汚染を検出するために専用の漏れ検出分析装置を使用します。漏れは効率を下げ、エネルギー消費を増やすだけでなく、安全上のリスクがあるため、直ちに対応することが重要です。
熱交換器には多くの種類がありますが、最も一般的なものはシェルおよびチューブ熱交換器、プレート熱交換器、フィン付きチューブ熱交換器、プレートフィン熱交換器です。使用する熱交換器のタイプは、特定の用途と要件によって異なります。
熱伝達 熱交換器では、Q = M * Cp * ΔT を使用して計算されます。ここで Q は熱伝達率、M は質量流量、Cp は比熱容量、dT は温度差です。
熱伝達率 熱交換器では、通常、式Q = U * A * ΔTを使用して計算されます。ここで、Q は熱伝達率、U は熱伝達係数全体、A は熱交換の表面積、ΔT は2つの流体間の対数平均温度差(LMTD)です。
汚れとは、熱交換器の表面に不要な材料が蓄積することを指します。これにより、熱伝達の効率が低下し、圧力降下が増加し、熱交換機の早期故障につながる可能性があります。汚れを排除することで、エネルギー消費量を削減できます。
