新しい Emerson 流量計ソリューションは、困難な用途でも信頼性の高い正確な測定を実現します

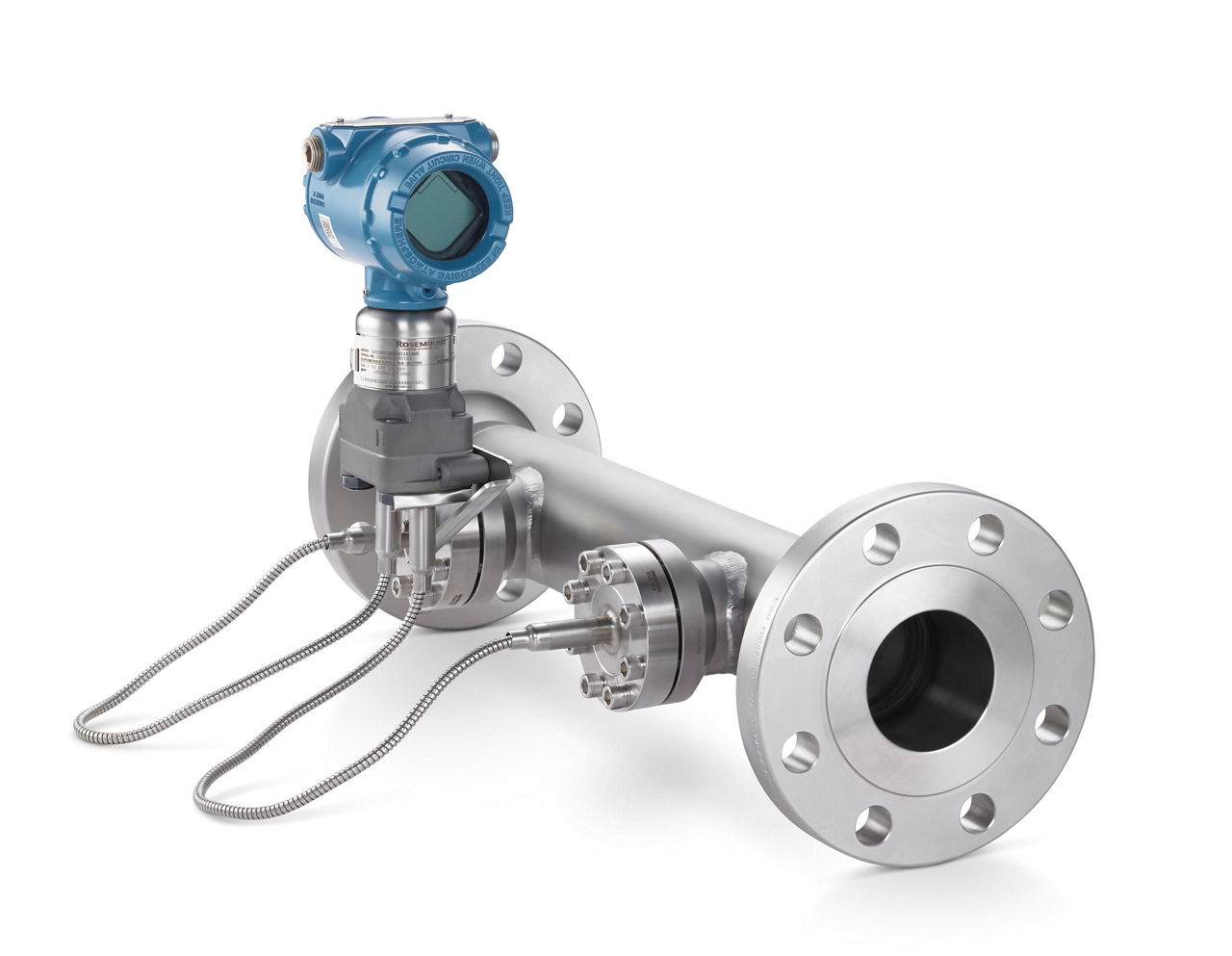

Emerson's Rosemount™ 9195 Wedge Flow Meter

Emerson の Rosemount™ 9195 ウエッジ流量計と Rosemount 圧力伝送器（左上）を組み合わせると、さまざまな厳しい条件下で高いパフォーマンスを発揮します。 高解像度画像

Rosemount 9195 ウエッジ流量計は、高温、高粘度、研磨液などの用途での性能を最適化し、ライフサイクルコストを削減します。

ミネソタ州シャコピー (2024 年 3月 5日) – 本日、グローバルオートメーション技術のリーダーである Emerson は、ウエッジプライマリセンサエレメント、サポートコンポーネント、選択可能な Rosemount 圧力トランスミッタで構成される完全一体型ソリューション、Rosemount™ 9195 ウエッジ流量計を発表しました。 この新しい計測器独自の柔軟な設計は、金属と鉱業、石油とガス、再生可能燃料、化学と石油化学、パルプと紙などを含むさまざまな重工業アプリケーションで、さまざまな要求の厳しい特性を持つﾌﾟﾛｾｽ流体を測定するのに最適です。

ﾌﾟﾛｾｽ液体が高粘度、極端に研磨性があり、目詰まりしやすい、高温、またはこれらの条件が組み合わさるアプリケーションでは、体積流量を正確かつ確実に測定することは非常に困難な場合があります。 周囲温度が低い、高温のﾌﾟﾛｾｽ媒体、またはその両方が組み合わさったアプリケーションでは、ヒートトレースが必要となることが多く、電力の供給が必要となり、メンテナンスに集中的な単一障害点が発生します。

Rosemount 9195 ウエッジ流量計は、独自の設計でこれらの問題やその他の一般的な測定の課題にｱﾄﾞﾚｽします。 ウエッジエレメント自体には、粒子の巻き込みによって詰まる可能性のある小さな通路がなく、ﾌﾟﾛｾｽ液体の接近角が浅く、重要な鋭いエッジがないため、耐摩耗性があります。 高粘度の液体でも、レイノルズ数が低い条件下においても、計測器の線形応答により正確に測定されます。

センサの動作温度範囲は華氏-40〜1,000度(摂氏-40〜538度)であり、メーターはヒートトレースを必要とせずに高温または粘性のある液体を測定する Emerson のRosemount 3051Sサーマルレンジエクスパンダで利用できます。

「Rosemount 9195 は、他の流量計では摩耗や詰まりの原因となる液体でも正確に測定できる、完全組み立て済みの設計を採用しています」と、Emerson の測定ソリューション事業担当グローバルプロダクトマネージャーである David Wright は述べています。 「この新しい設計は、信頼できるテクノロジに革新的な機能を統合することで、顧客が抱えるさまざまな難題を解決します。」

選択した圧力伝送器から、DCS システムやアセットマネジメントシステムなどのホストへの双方向デジタル接続は、4-20 mA HART®、WirelessHART®、FOUNDATION™ フィールドバス、Modbus®、または BSAP/MVS を介して行うことができます。 選択したトランスミッタに応じて、プロセス制御・監視、診断、その他の目的のために幅広いプロセス変数をホストシステムに送信できます。

用途の柔軟性は、3 種類のセンサ/トランスミッタ接続スタイルから提供されます。

  • コンパクト: パイプからのスタンドオフを短縮し、詰まりや洗浄の課題に対処します。 サドル型のリモートシール接続により、計測器の重量を 50 % 削減します。
  • フランジ付き: 2 インチの NPS/DN50 接続を採用しています。 この従来型のスタイルは、フラッシングリングやバルブアセンブリが必要な場合に使用されます。
  • ねじ状: 1/2 インチ NPT 接続とチューブを組み込んでいるため、腐食や摩耗よりも詰まりがそれほど問題にならない場合の用途に最適です。

注文を簡略化し、正確なリモートシールシステムを確実に指定するために、センサエレメントには、標準、研磨、超高プロセス温度、低温環境、リモートマウントの 5 つのオプション・アプリケーション・パッケージを使用できます。

センサの管径は2インチから8インチ(50〜200ミリメートル)です。 接液部は全て 316L ステンレス鋼で、計測器は ASME B31.3 および CRN 安全規格に準拠しています。 ご要望に応じて、追加の材質およびサイズに対応できます。

詳細は、www.Emerson.com/Rosemount-Wedge をご覧ください。
