制御バルブのキャビテーション

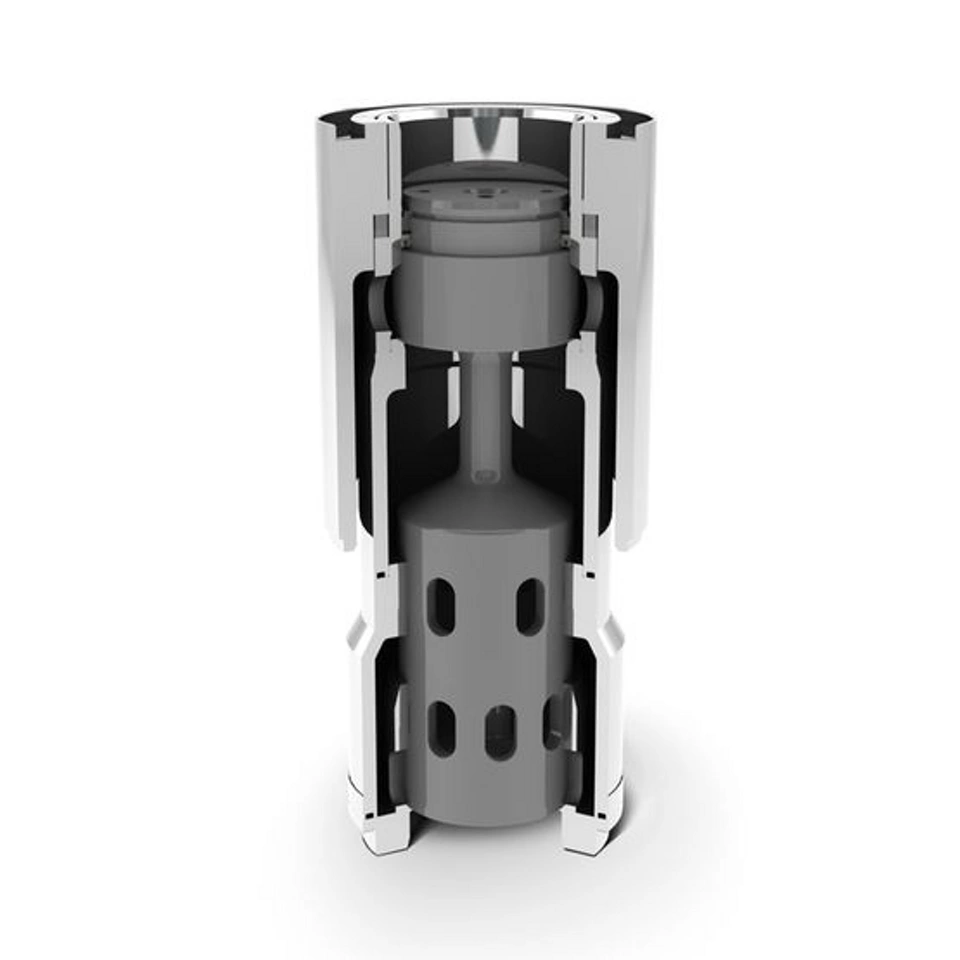

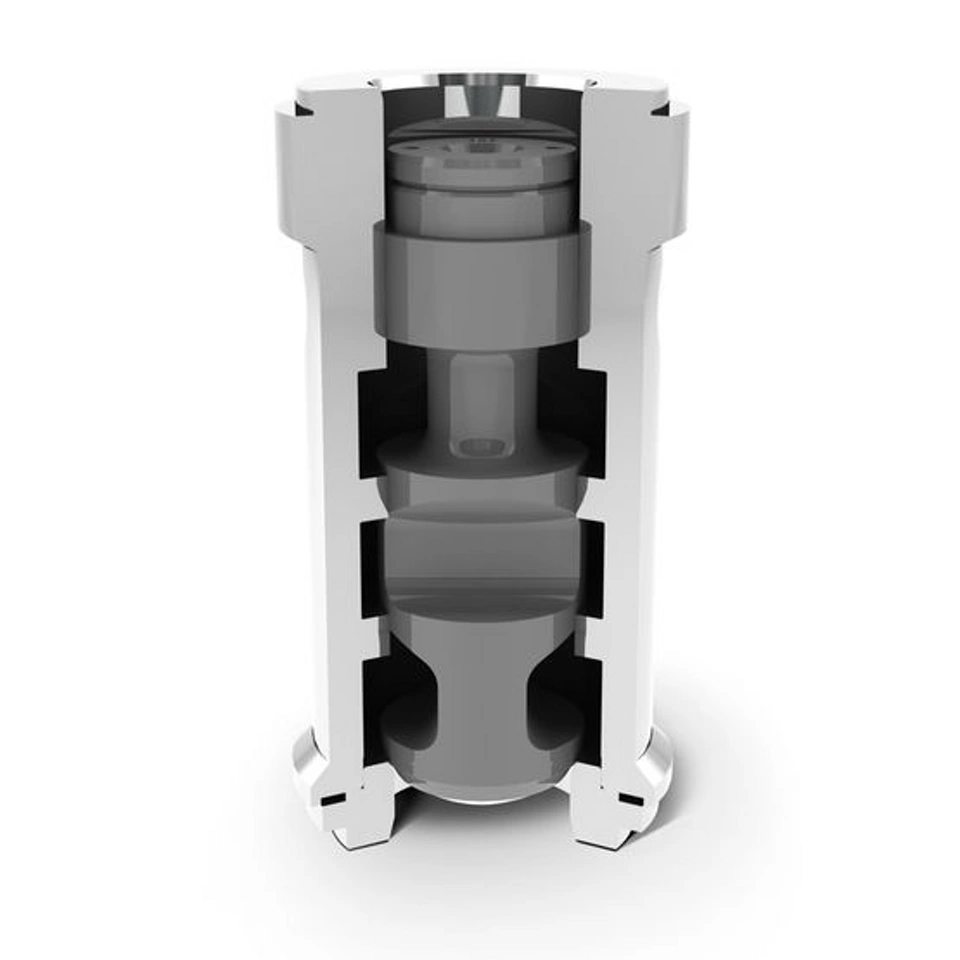

コントロールバルブ用の Fisher キャビテーション対策トリムは、クリーンな環境と過酷な環境でキャビテーションの抑制または防止に役立ちます。

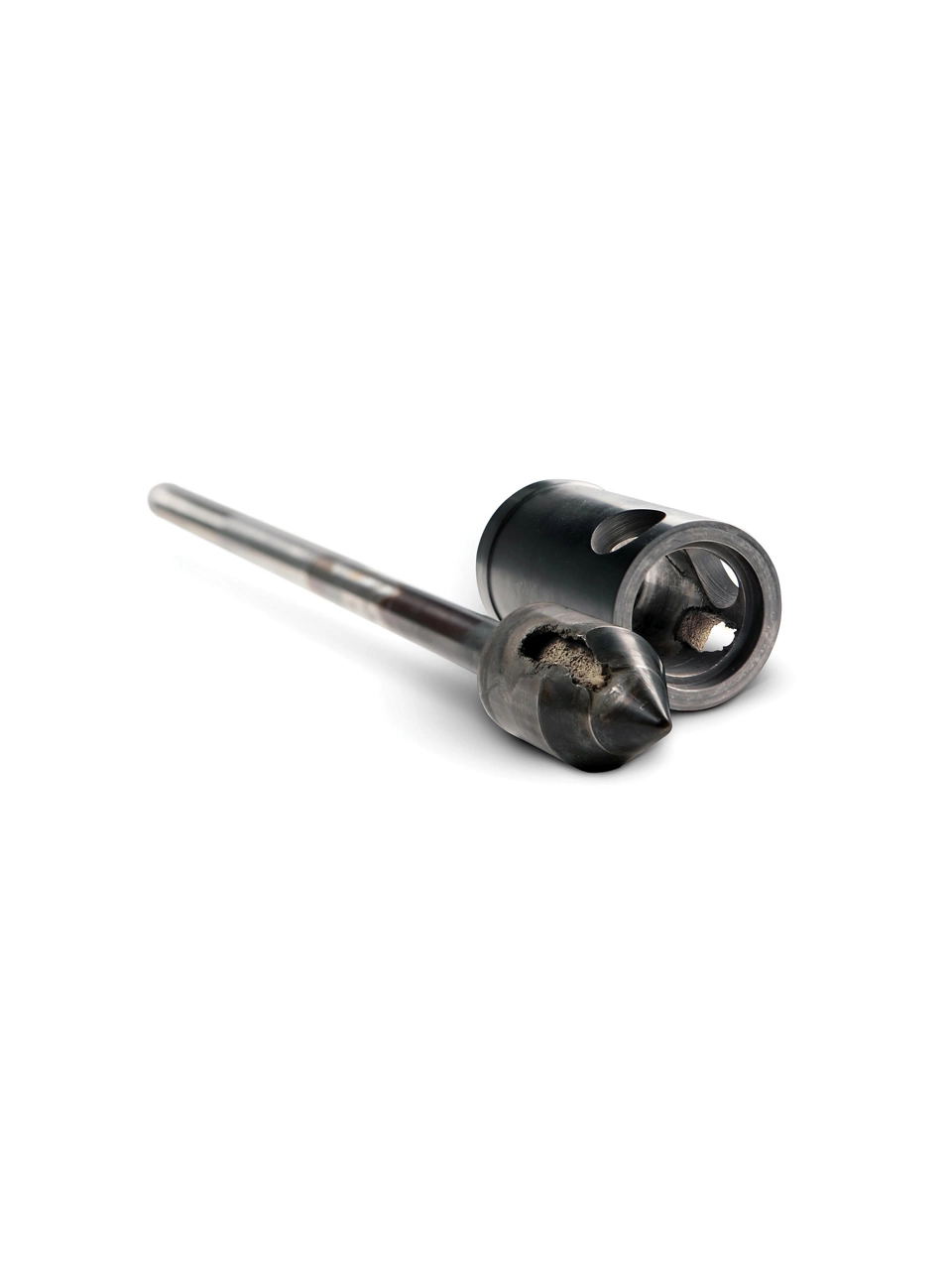

Control valve plug with cavitation damage

制御バルブのキャビテーションについて

キャビテーションとは、液体の流れの中で圧力と速度が変化することによって液体内にて気泡（キャビティ）が形成され、崩壊する現象です。  高騒音、過度の振動、材料の損傷、および流量制御の悪化というのは、キャビテーションを抑制できていない制御バルブにおける 4 つの主な負の現象です。 バルブトリムの物理的な損傷は、通常、ごつごつした荒い外観が特徴です。

制御バルブにおけるキャビテーションの原理

Definition

定義

制御バルブのキャビテーションは液体のみ発生します - ガスでキャビテーションは発生しません。

液体が制御バルブを通過するときに液体の圧力が飽和蒸気圧近くまで低下すると、蒸気の泡が発生します。 圧力が低下するにつれて、気泡は破壊または崩壊し、キャビテーションを生じます。

キャビテーションは、チョークフローの結果のひとつです。 一定の入口圧力を維持しながらバルブの差圧を増加させても、それ以上流量が増加しないのがこのポイントです。

リソース

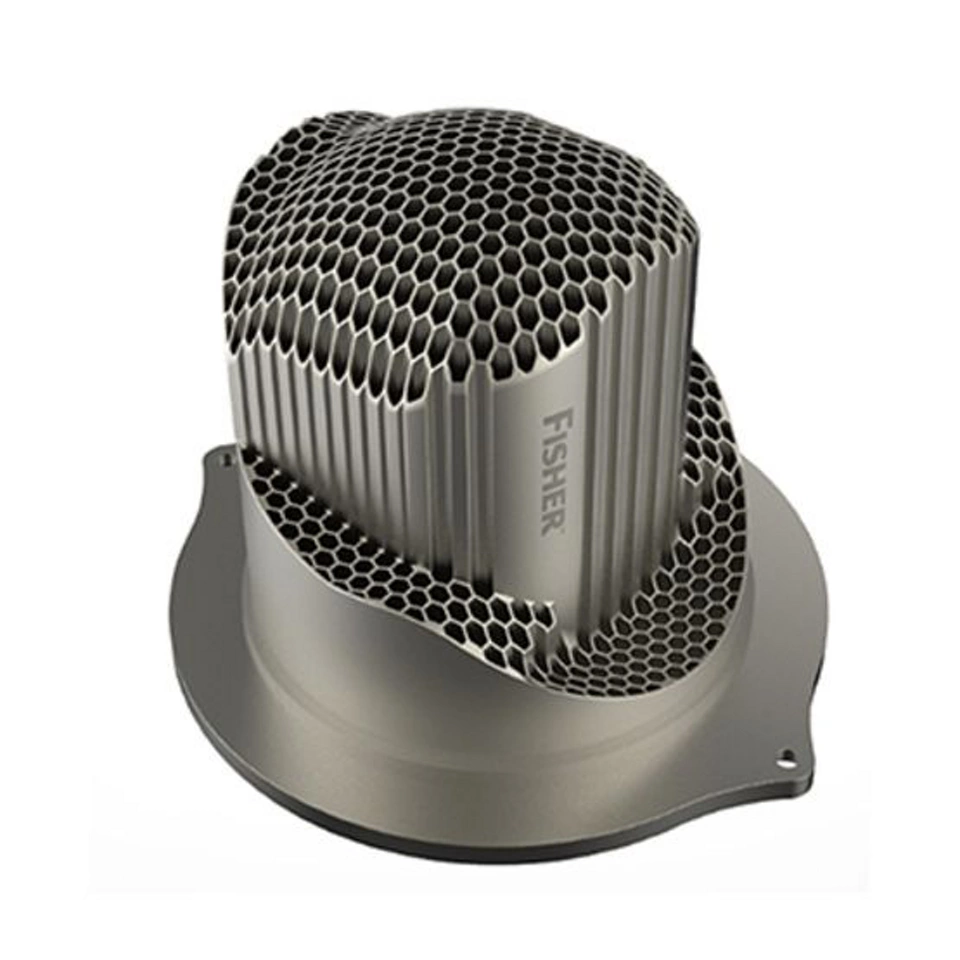

Fisher™ Cavitrol™ Hex トリムのアディティブマニュファクチャリング（3D プリント）
