信頼性の高い管理輸送測定で不確実性を軽減
仕組み

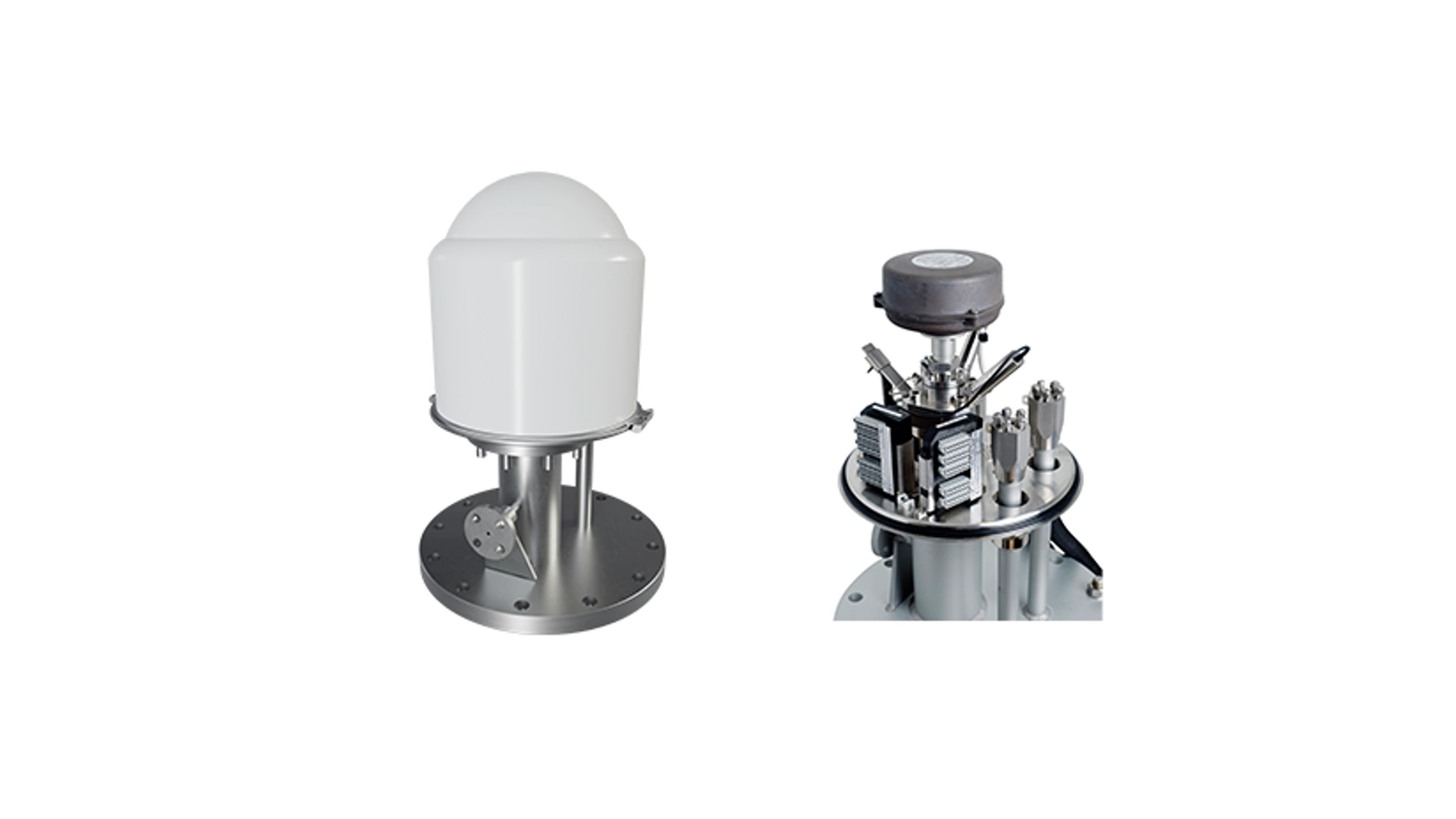

管理輸送測定

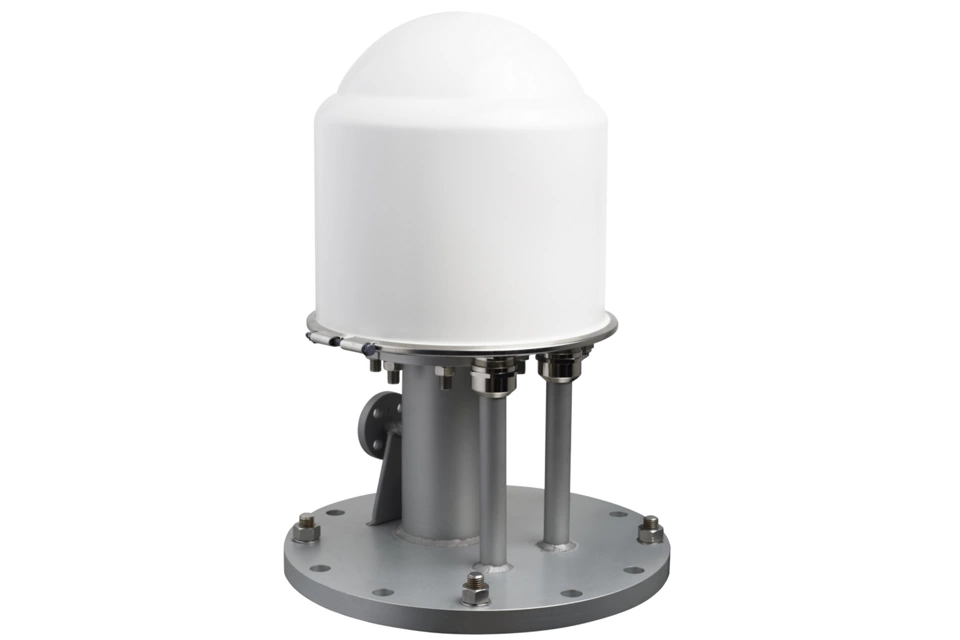

このシステムは、クラス最高のタンクのレーダーゲージユニットを使用し、2 つの独立したレーダ、デュアル圧力センサ、および最大 6+6 個の温度スポットセンサが 1 つのハウジングに完全に統合され、同じタンク貫通部に設置されています。 FMCW テクノロジーと高帯域幅のデジタルフィールドバスにより、転送測定の精度と信頼性を確保する超高精度のリアルタイム測定が実現します。

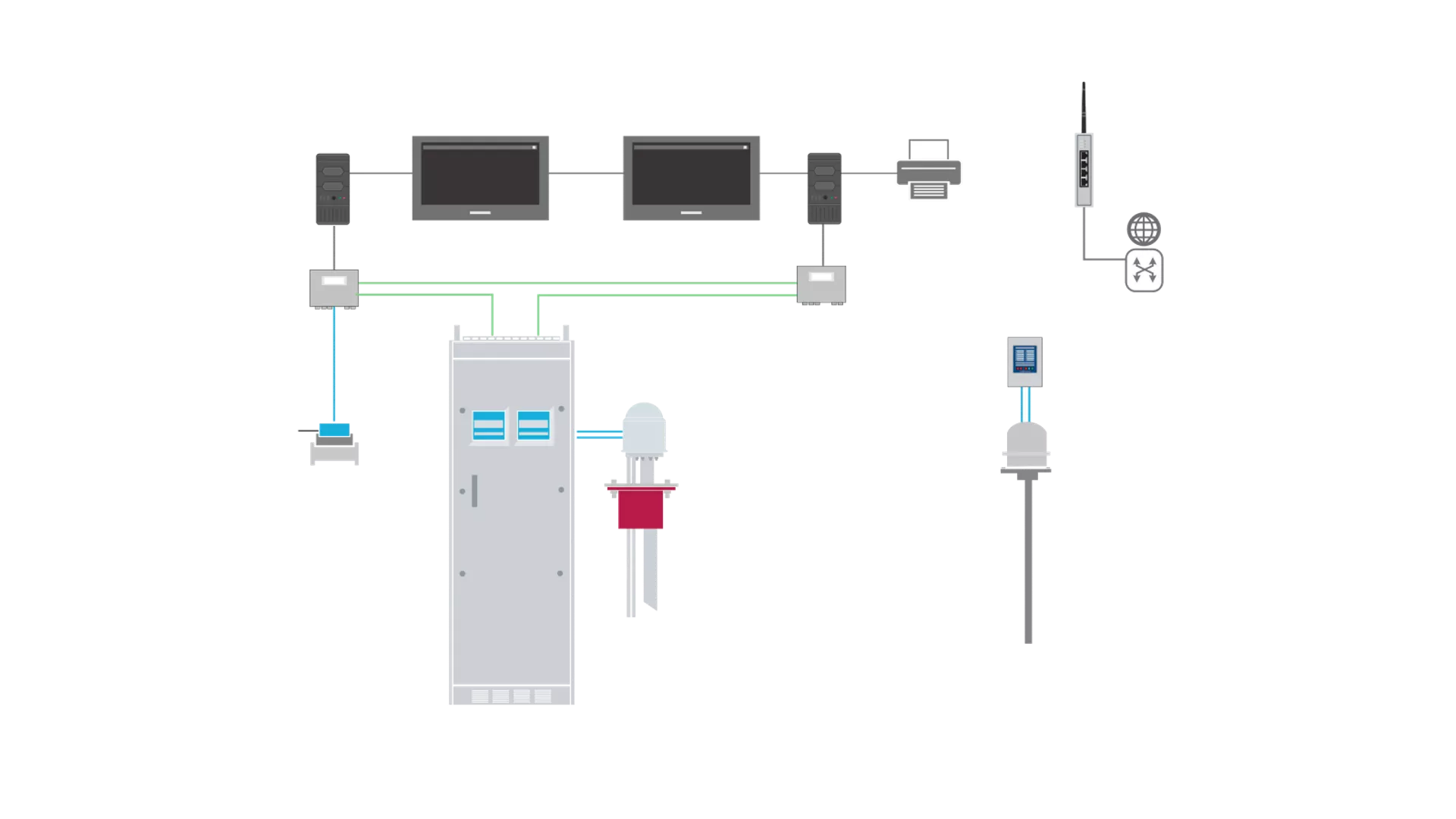

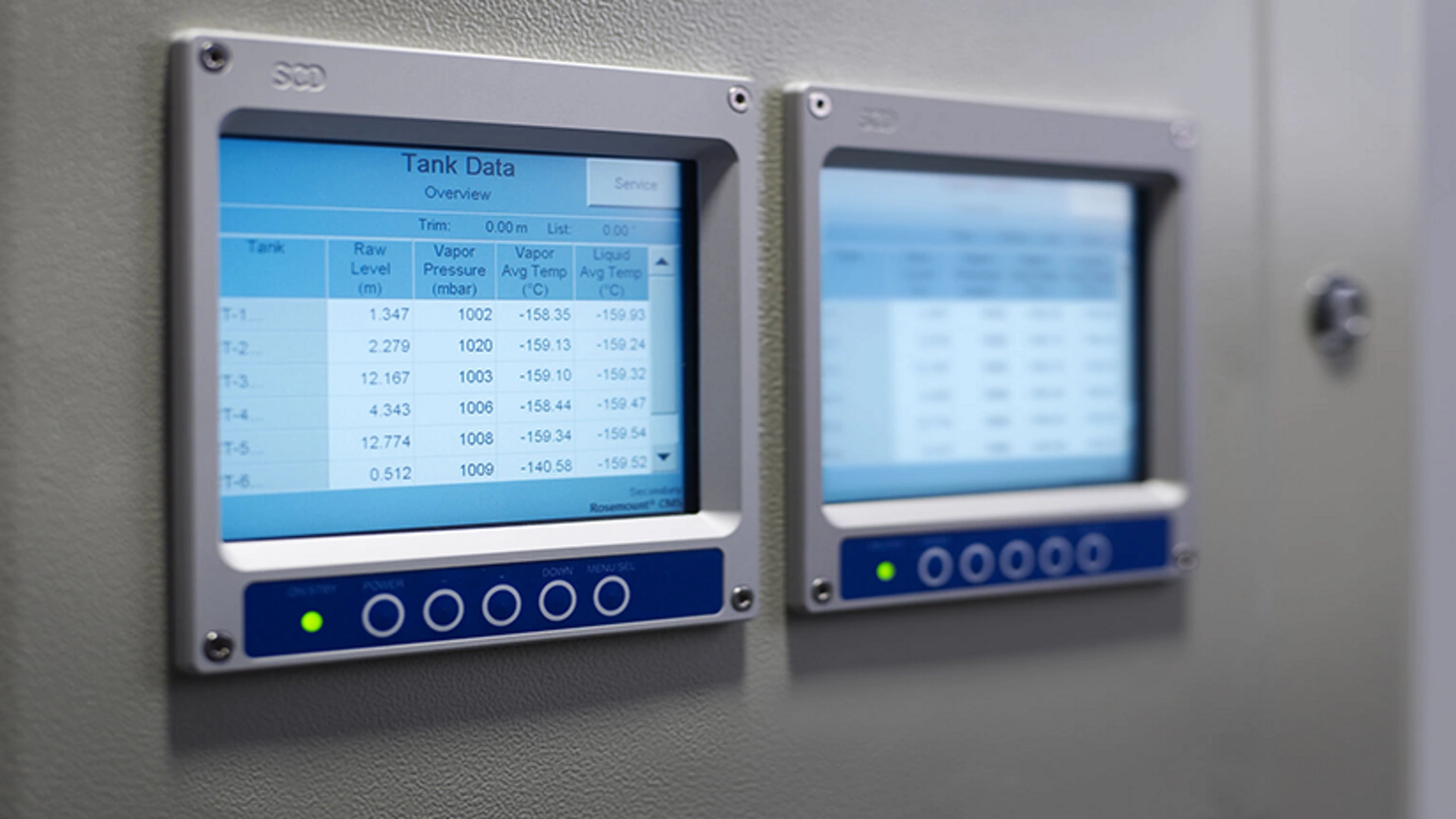

統合と報告
このソリューションは LNG 船向けに特別に設計されており、あらゆる自動化システムに簡単に統合できます。 一次システムと二次システムは、タンクレベル、温度、蒸気圧、喫水、トリム、リスト、オプションの密度、および移送、保管、消費された LNG の量などの主要な運用データを含む詳細なレポートを生成します。 これにより、より適切な意思決定のためのデータが提供され、運用効率が向上します。

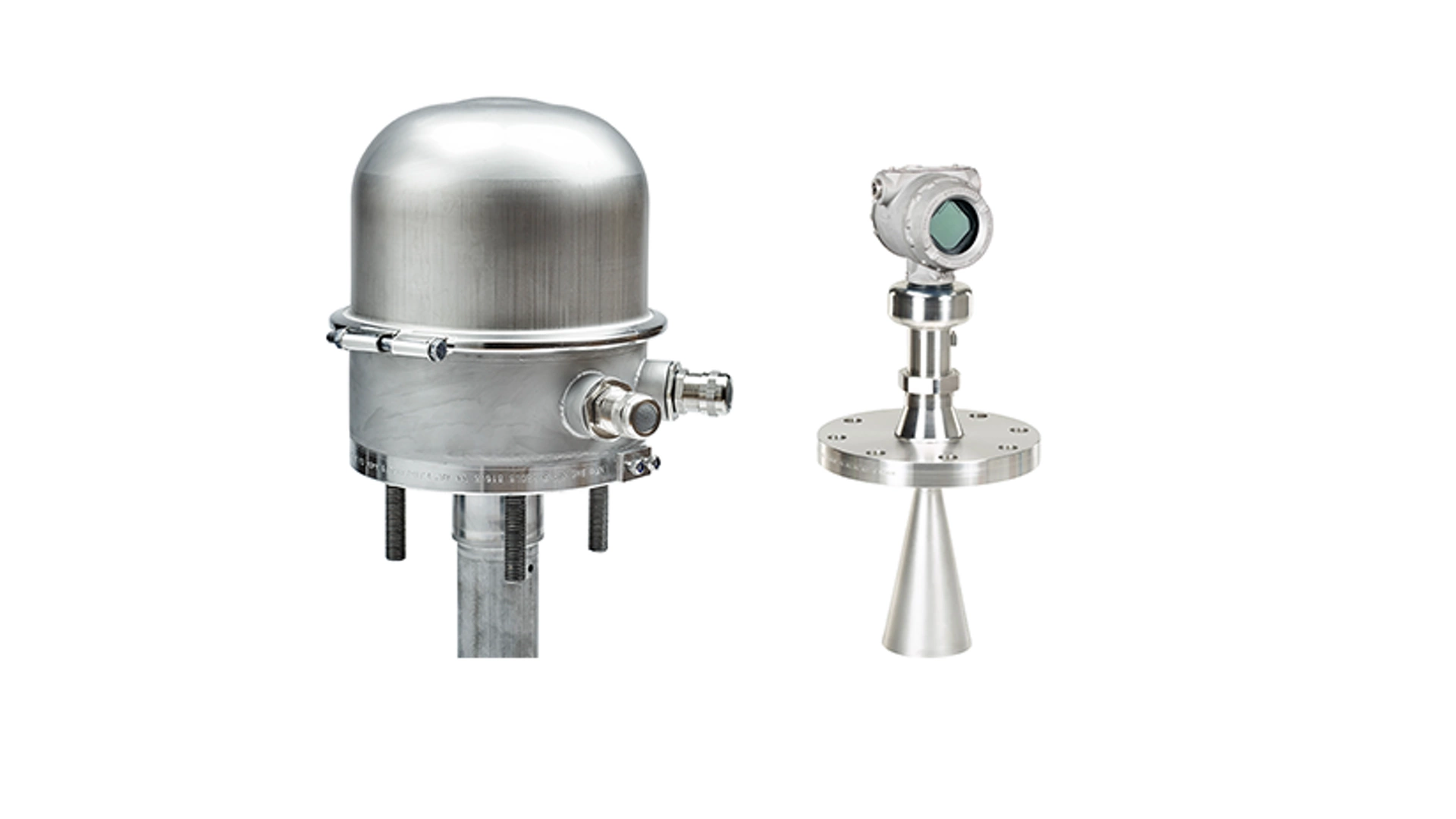

高レベルおよび過充填アラーム

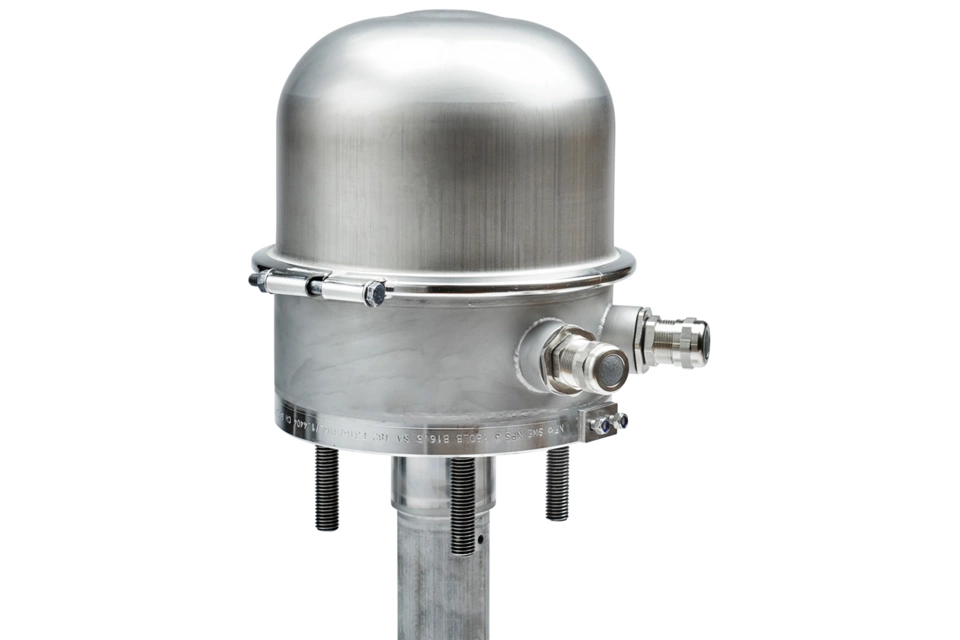

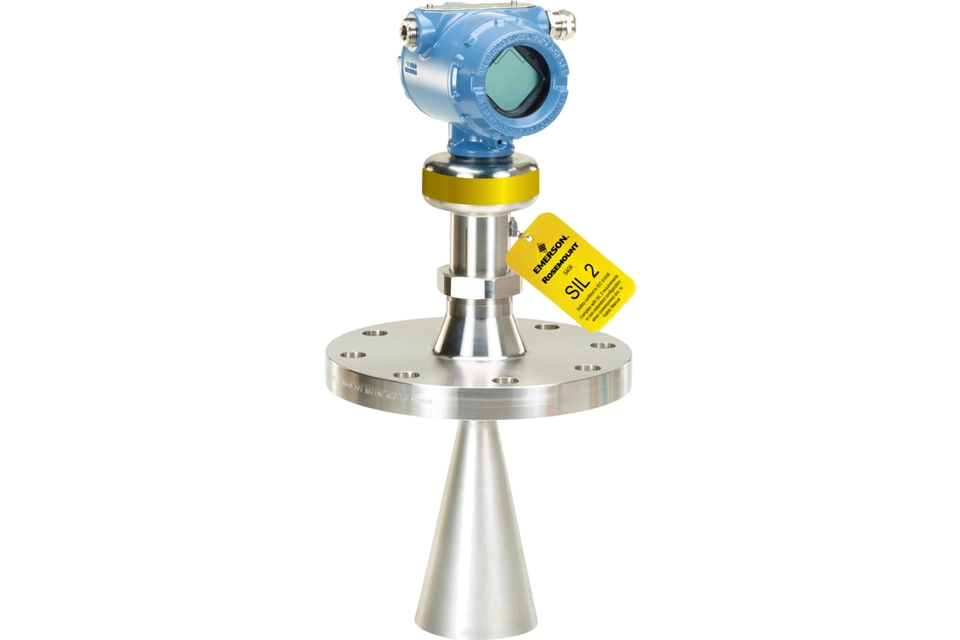

タンク・レーダー・ユニットは、過充填制御システムの一部であり、独立した安全な用途で使用される 1 つのハウジングに 2 つの独立したレーダーが組み込まれた高推移および過充填アラームゲージです。 IEC 61508 SIL 認証が必要な場合、当社の多様なポートフォリオには、測定監視により過充填防止ゾーン内のレベル上昇を継続的に監視するレーダー・レベル・トランスミッタも用意されています。
リソース
管理輸送測定システム
事例: Shell が世界初の浮体式 LNG 生産船を開発
よくある質問
当社の保管輸送測定システムは、貨物レポートで使用される冗長かつ正確なタンク測定データを確保し、信頼性と効率性に優れた運用を実現します。 この FAQ では、保管輸送測定システムに関連する質問について説明します。
Emerson の保管輸送測定およびオーバーフィル制御システムは、業界の仕様と標準に準拠しています。 これらは、信頼度レベル 99.73%（±3σ 標準）で、厳格な測定精度と運用整合性の要件を満たすように設計されています。 この適合性は、継続的なイノベーション、深い専門知識、高度な製造技術に対する Emerson の取り組みによってサポートされており、システムの信頼性と精度を保証します。
周波数変調連続波（FMCW）テクノロジーは、連続的に増加する周波数でレーダー信号を送信することにより、正確なレベル測定を可能にします。 反射したエコーの周波数はわずかに異なり、この差は液面までの距離に比例します。 FMCW は周波数領域で動作し、より正確な信号変換を提供し、タンクのノイズを除去します。これは、FM ラジオが AM ラジオよりも干渉を回避する方法に似ており、信頼性の高いノイズ耐性のある測定を保証します。
独立した安全システムでは、レーダーベースのセンサ、フロートベースの警報システム、またはその両方の組み合わせが使用される場合があります。 フロートスイッチは現在でも使用されていますが、より高い精度と信頼性を提供するレーダー技術と比較すると限界があります。 Emerson の過充填制御システムは、管理輸送測定システムとは完全に独立しており、安全機能と測定機能が明確に分離されています。 これらのシステムは、IGC コード、SIGTTO、米国沿岸警備隊の連邦規則集などの主要な業界規制とガイドラインに準拠しています。
国際規格 IEC 61508 は、ハードウェア安全性完全性とシステム安全性完全性の 2 つの大まかなカテゴリにグループ化された要件を使用して SIL（安全性完全性レベル）を定義しています。 特定の SIL を達成するには、デバイスまたはシステムが両方のカテゴリの要件を満たす必要があります。
Emerson は、次のようなライフサイクルサービスに対して包括的な遠隔サポートを提供します。
機機器およびシステムの遠隔トラブルシューティング
スペアパーツ交換時のガイダンス
拡張診断のための車載機器への安全なリモートアクセス
電話、メール、ビデオリンクによるステップバイステップのサポート
この方法では、システムの機能を中断することなく、徹底的なテストとトラブルシューティングが可能になります。 根本原因が特定されると、Emerson は問題のシステムに特化したカスタマイズされたソリューションを提供します。
