炎検知​

Emerson Rosemount 炎検知器は、QuadSense IR3およびUV/IR検出ｵﾌﾟｼｮﾝに加え、長距離検出範囲、高い誤報耐性、加熱光学系、内蔵テスト機能、柔軟な通信機能、そして過酷な産業環境に対応する頑丈な構造を組み合わせています。 モデルおよび用途に応じて、これらの機能は、検出範囲への信頼性向上、メンテナンスの簡素化、迷惑なｱﾗｰﾑの削減、ライフサイクルコストの削減に役立ちます。

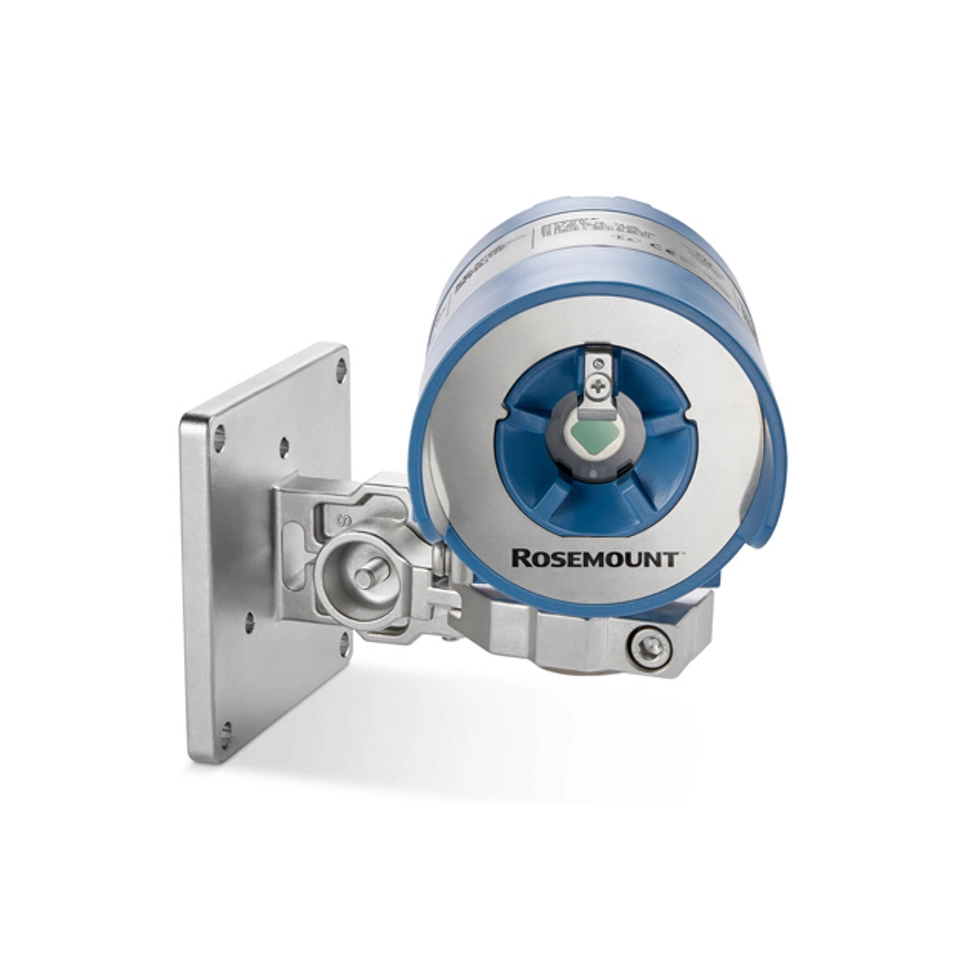

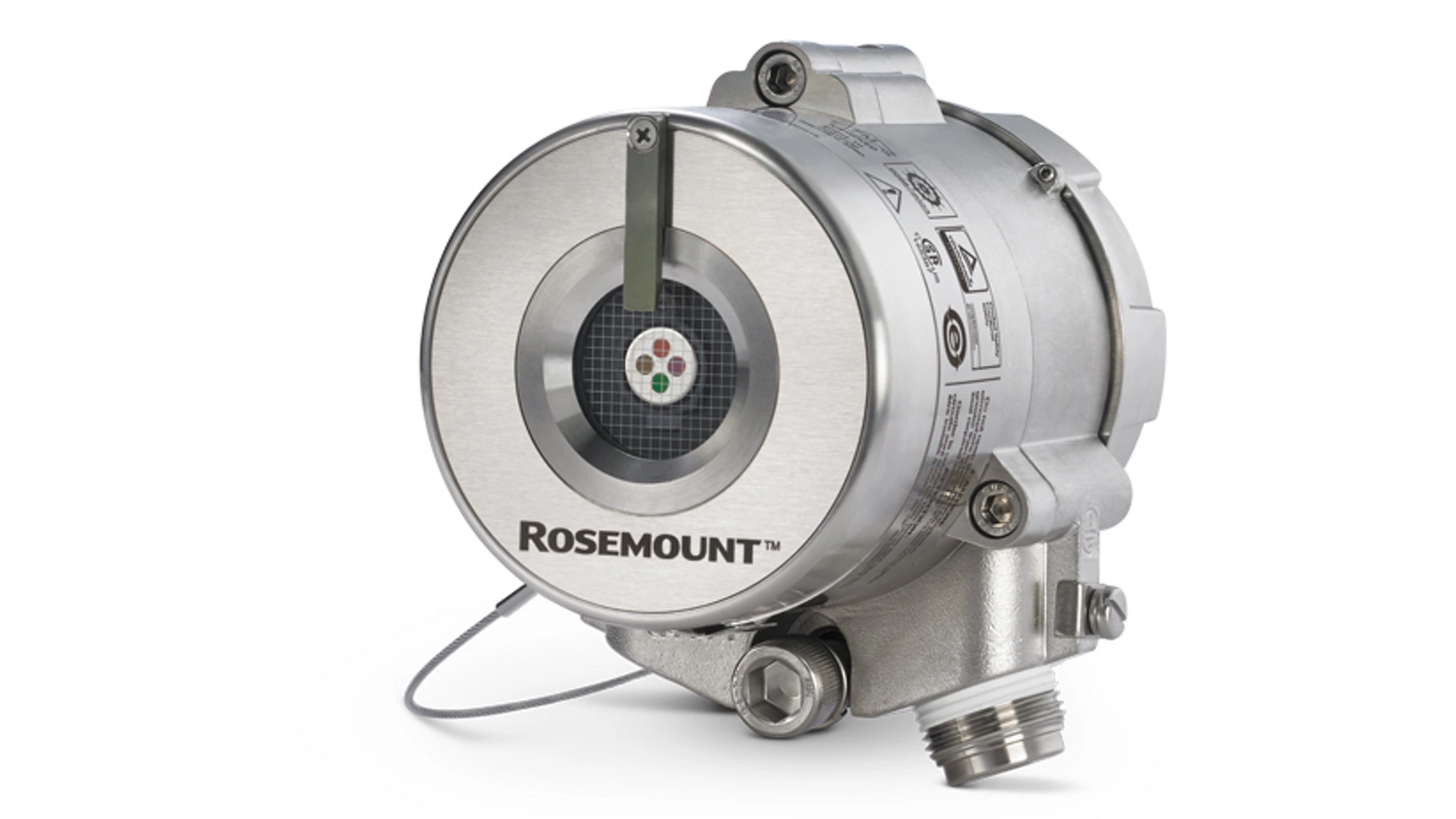

QuadSense は、Emerson の高機能トリプル赤外線（IR3）炎検知技術です。 標準の IR3 検知では、3つの赤外線帯域を用いて、実際の炎と非火源とを区別します。 QuadSense はこのアプローチをさらに発展させ、4つの赤外線センサーと2つの独立したIR3検出チャンネルを使用することで、より多くのデータと冗長性を備えて炎信号を分析します。 モデルおよび用途に応じて、QuadSense は検出信頼性の向上、検出範囲の拡大、迷惑ｱﾗｰﾑの削減、そして設置コストとライフサイクルコストの削減に役立ちます。

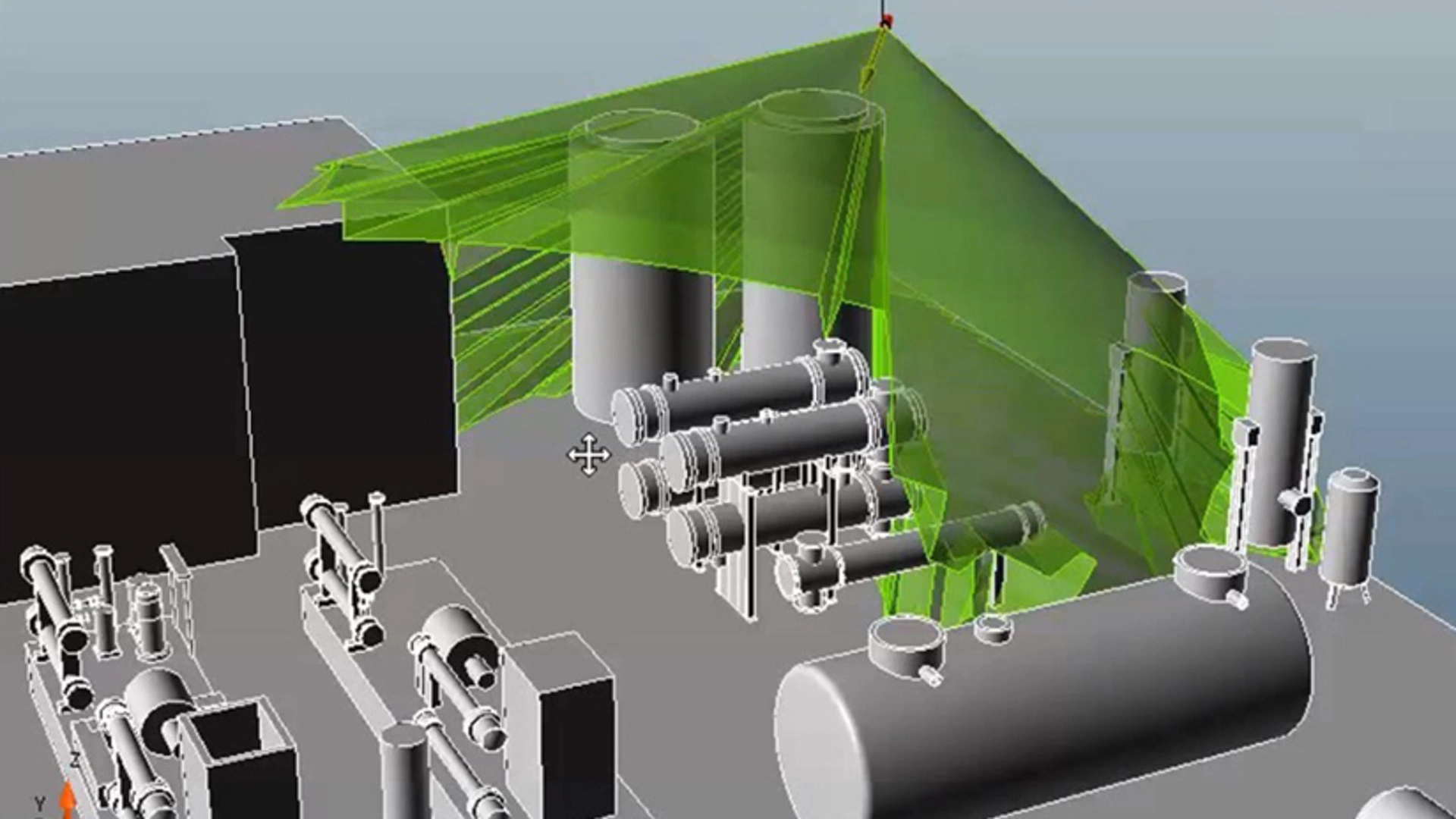

技術を火災のリスク、動作環境、安全システムの要件に合わせ、適切な炎検知器を選択します。 検出範囲、視野、誤報耐性、応答時間、燃料種別、危険場所区分、認証、通信、プルーフテスト、メンテナンス性を優先的に考慮してください。 出力および通信ニーズには、モデルによっては、リレー、アナログ信号、HART、Modbus、または火災・安全システムとの統合が含まれます。 フレームマッピングにより、設置前に検出器の種類、数量、配置を確認できます。

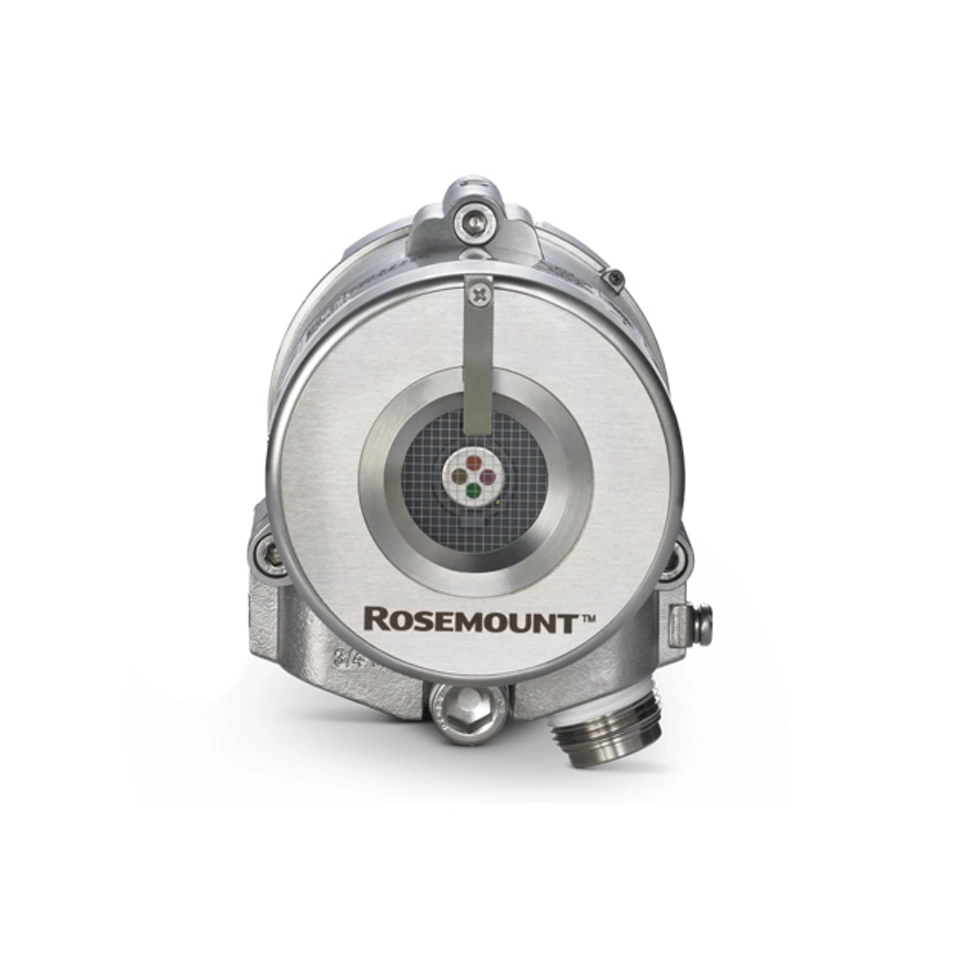

最適な炎検知技術は、炎の特徴と動作環境によって異なります。 IR3 およびマルチ波長赤外線検出器は、検出距離と強力な誤報耐性のバランスが取れているため、通常、長距離の産業用カバレッジに適しています。 UV/IR 検出器は、迅速な応答や特定の炎の特徴が優先される場合に適しています。 適切な技術は、危険、背景干渉、必要なｱﾗｰﾑ性能に一致している必要があります。

ｱﾄﾞﾊﾞﾝｽﾄ炎検知器は、ｱﾗｰﾑを起動する前に光学的な炎シグネチャーを検証することで、誤報を削減します。 より優れた技術は、放射パターン、波長比、フリッカー、信号挙動、複数のセンサー入力を比較することで、太陽光、高温作業、溶接、落雷、加熱機器、振動、反射放射などの非火災源を排除します。 誤報耐性の向上により、不要なトリップ、不要なシャットダウン、保守要員の呼び出し、オペレータのｱﾗｰﾑ疲労を軽減できます。

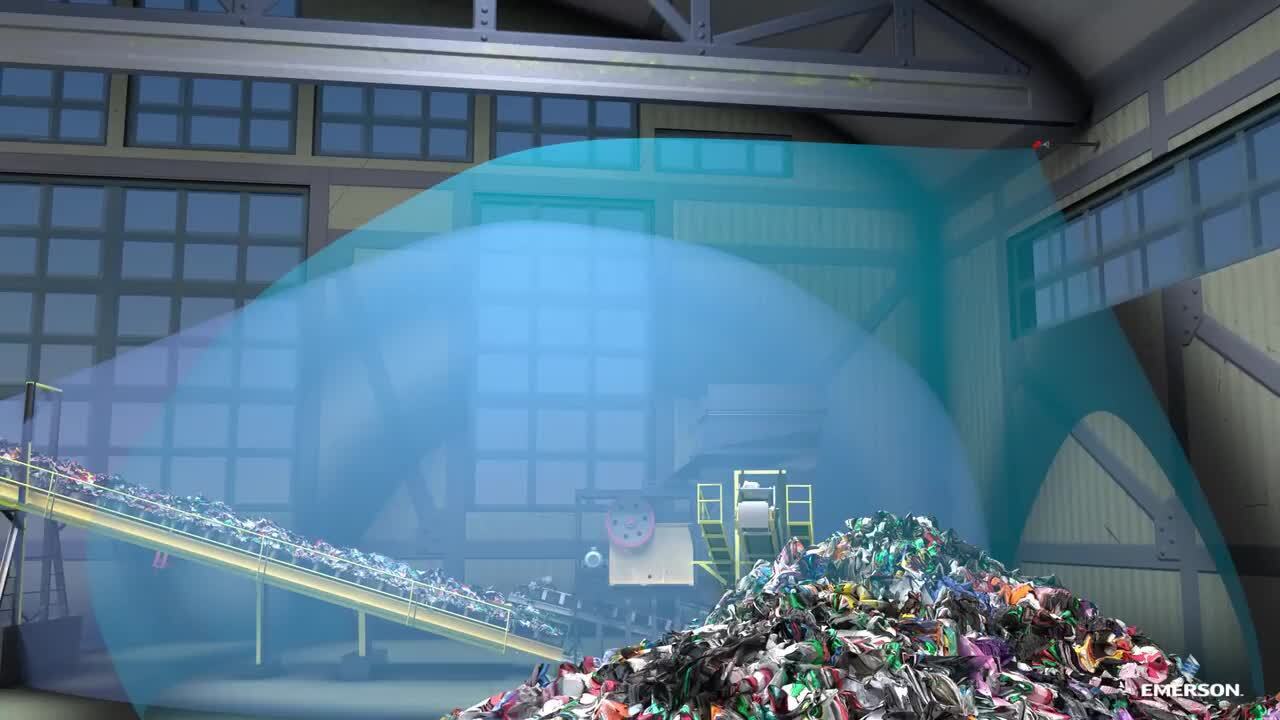

炎検知器の範囲は、検知器の技術、燃料の種類、火災の規模、感度、視野、現場の状況によって決まります。 検出範囲が長く、視野が広いほど、カバー範囲が拡大し、危険箇所の配置やカバレッジ調査によっては、必要な検出器の数を減らせる場合があります。 公開されている距離は比較に役立ちますが、最良のカバレッジの決定は、それらの定格を実際の設置に適用することで得られます。 天候、光学系の汚れ、振動、取付角度、障害物は、いずれも実効カバレッジを低下させる可能性があります。

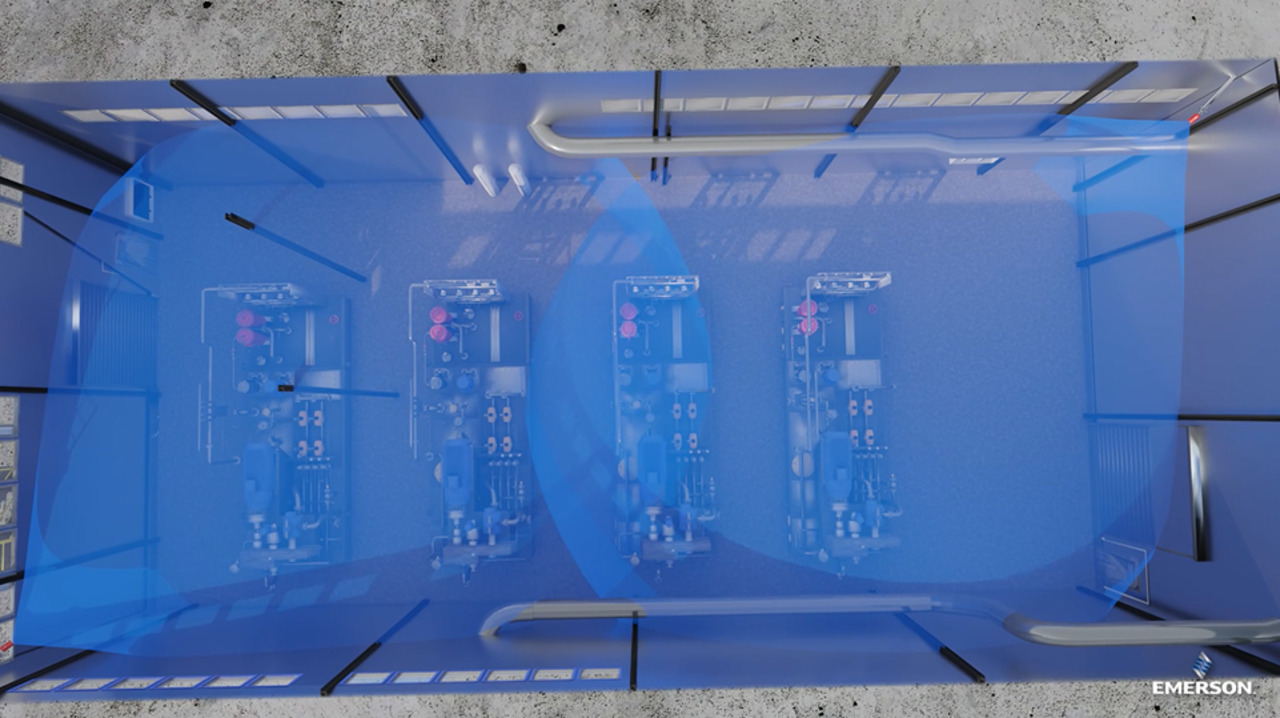

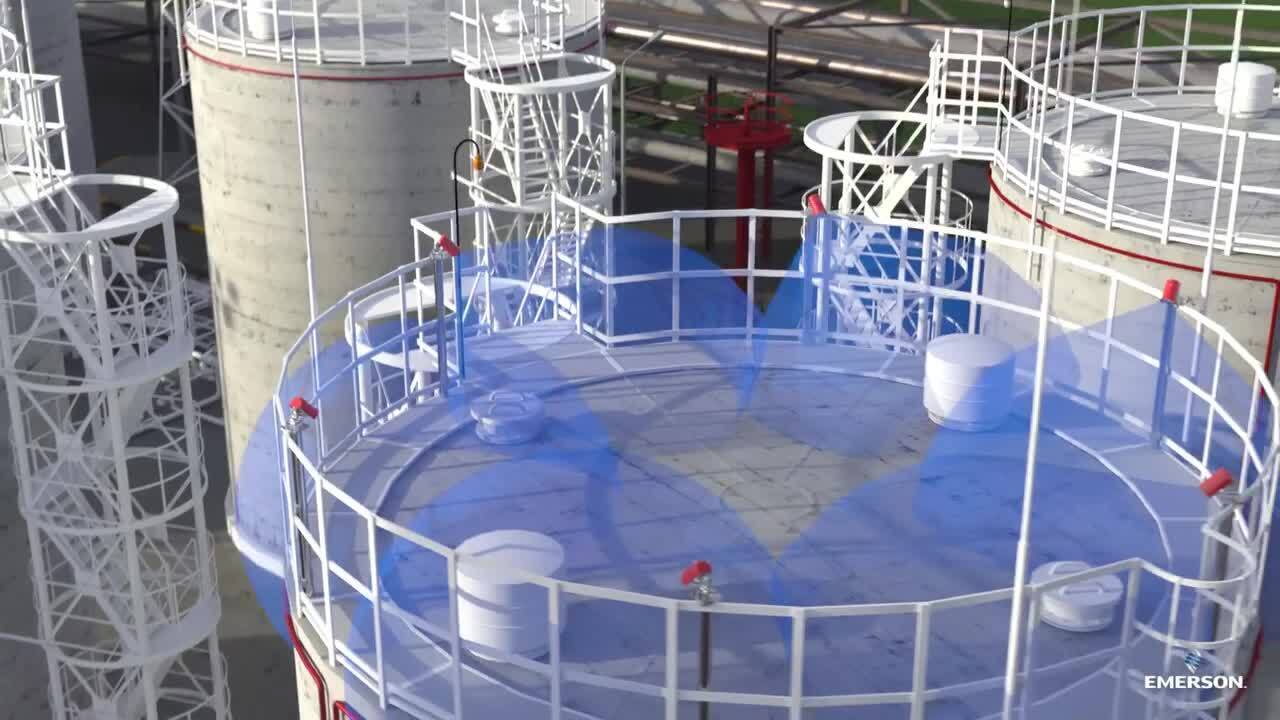

炎検知器は、想定される火源に対して明確な視認経路によるカバレッジを確保し、死角を最小限に抑えられる場所に設置する必要があります。 最適な設置位置は、検出器の検出範囲、視野角、取付高さ、角度、間隔、障害物、メンテナンス性、フレームマッピング結果を総合的に考慮して決定されます。 検出器や危険場所の形状によっては、視野が広いほどレイアウトを簡素化し、カバレッジへの信頼性を高めることができます。 目標は、検査・清掃・試験を実務的に行い続けられる、確認済みのカバレッジです。

工業用炎検知器は、現場の状況に合わせて選択され、正しく維持されれば、過酷な環境でも使用できます。 モデルや用途によっては、加熱光学系、光学系汚れ診断機能、防塵防水等級、耐食性素材、広範な温度定格、メンテナンスｱﾗｰﾄなどの機能が、過酷な条件下でも検出の信頼性を維持するのに役立ちます。

炎検知器は、承認された検証ﾒｿｯﾄﾞを使用して、裸火なしで安全にテストできます。 モデルによっては、組み込みのセルフテスト、光学検証、リモートテスト機能、承認された火炎シミュレータなどが含まれます。 これらのﾒｿｯﾄﾞは、現場試験のリスクと複雑さを軽減しながら、検出器の応答性、光学系、電子回路、出力、およびｱﾗｰﾑ応答を確認するのに役立ちます。
