Rosemount Annubar 流量測定
仕組み

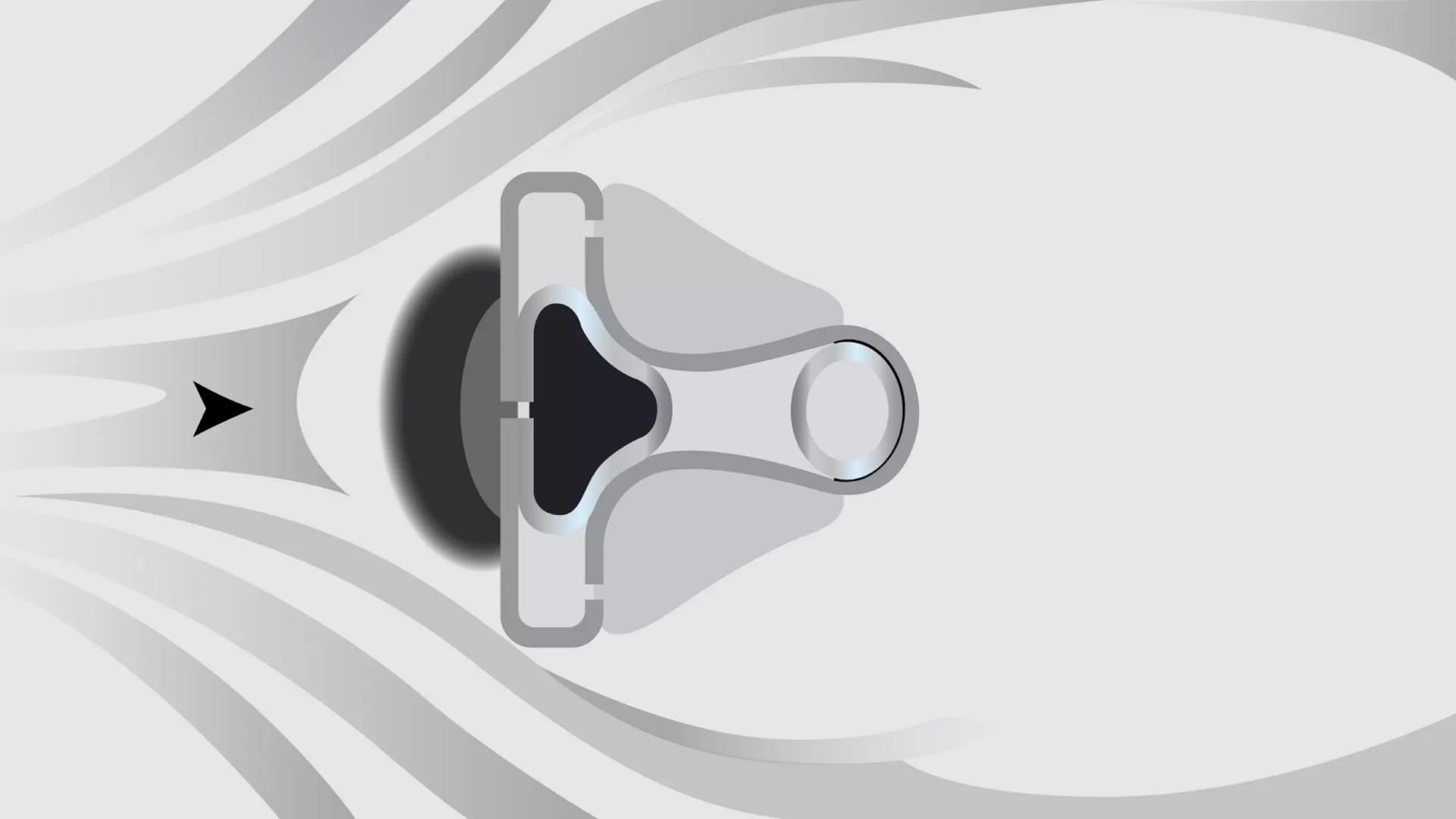

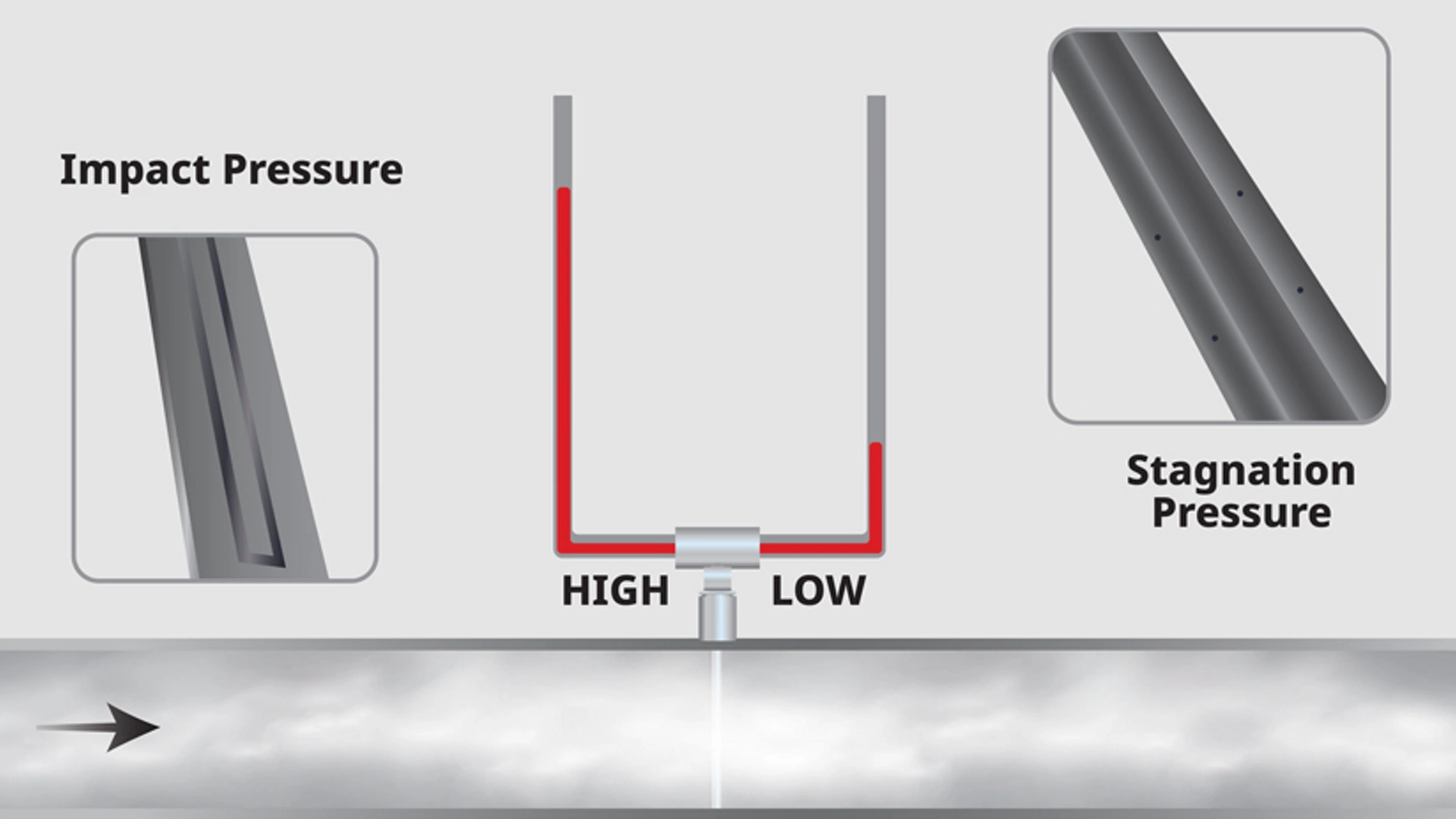

Rosemount Annubar は、流れを部分的に遮断することにより差圧（DP）を生成する平均化ピトー管です。 高圧はセンサスロットを通して前面で測定され、低圧は背面で感知されます。 差圧トランスミッタは、これらの圧力の差を測定して流量を計算します。
省エネルギー

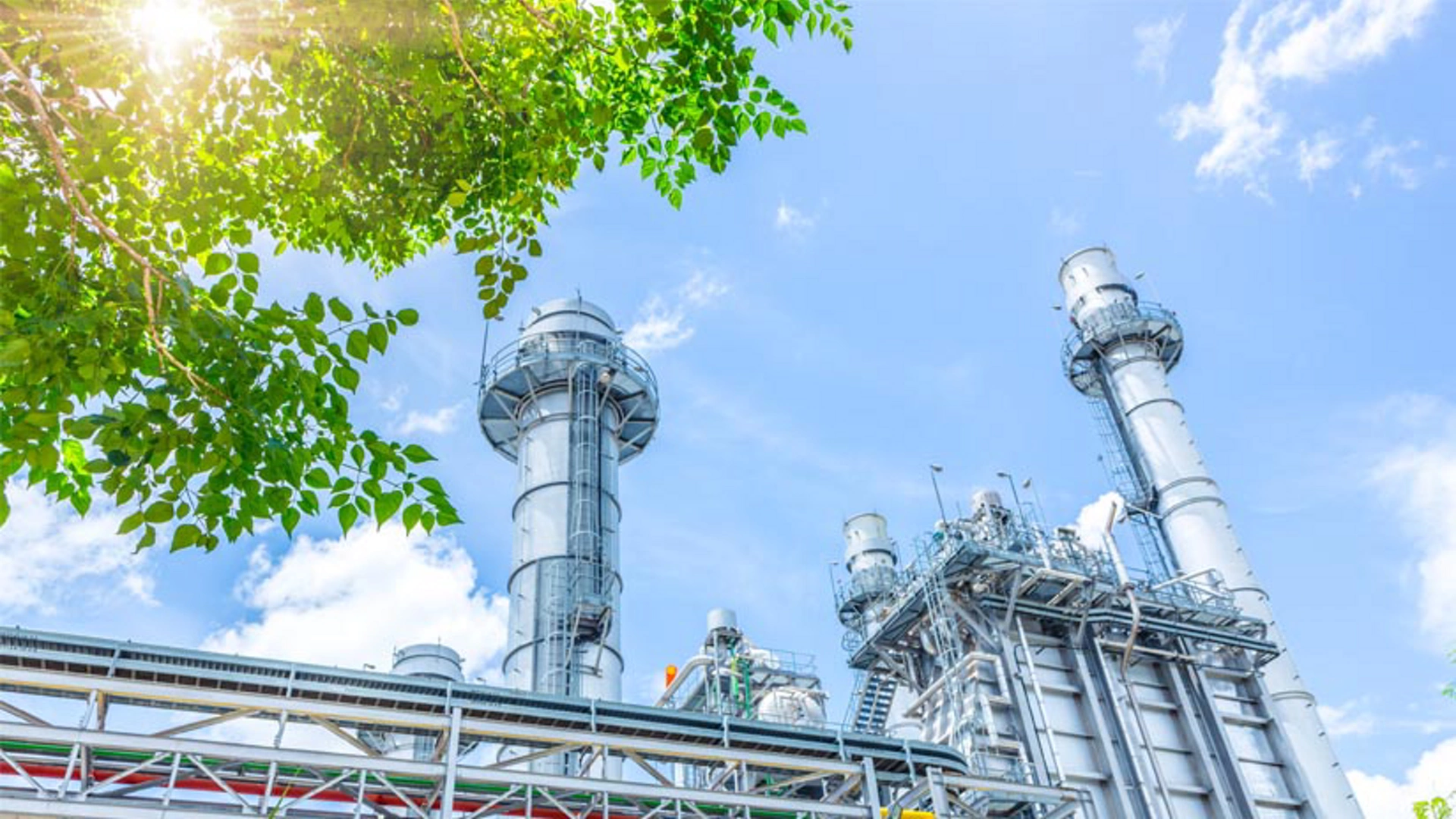

Annubar は、パイプの流れをほとんど妨げることなく高精度の差圧を生成し、恒久的な圧力損失とエネルギー消費を削減します。 オリフィスプレートと比較して、エネルギー消費量を最大 90 % 削減し、多くの場合 6 か月で元が取れます。 Annubar は、エネルギーコストの削減、機器の小型化、システム効率の向上に役立ちます。
用途

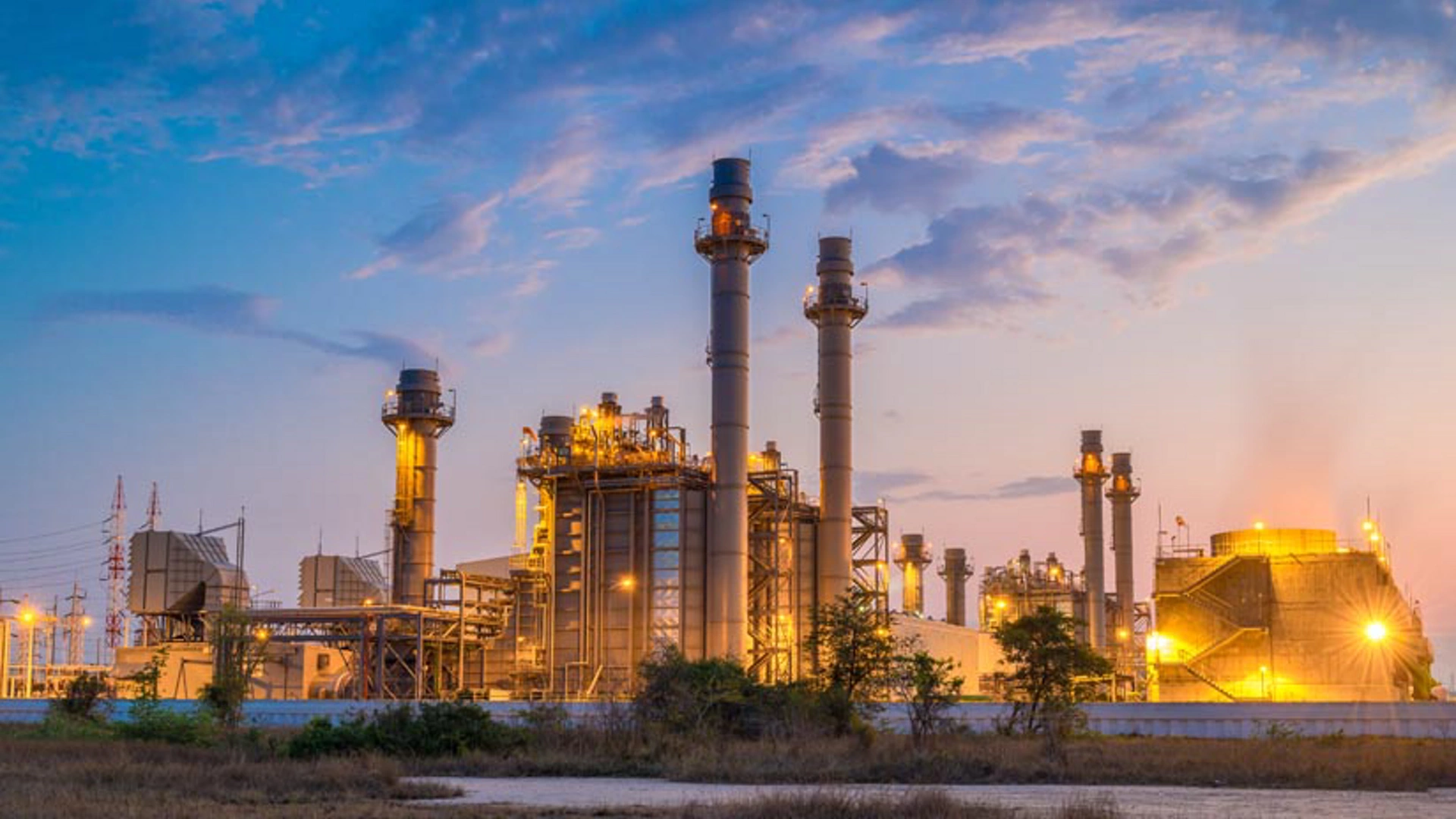

Annubar は、さまざまな産業において、気体、液体、蒸気の正確で信頼性の高い測定を実現します。 化学プラントから発電、HVAC まで、効率を高め、エネルギー消費を削減し、サステナビリティをサポートします。 Annubar は、排出、バイオガス、冷却水などの用途でコスト削減とパフォーマンスの向上を促進します。
Annubar 流量計技術を詳しく見る
リソース
フライヤー: Rosemount Annubar 流量計でエネルギー使用量を削減
動画: 平均化ピトー管のしくみ
パンフレット: Annubar 流量計を使用した効率的で正確な流量測定
よくある質問
Rosemount Annubar に関してさらにご質問がある場合は、当社までお問い合わせください。
Rosemount Annubar は、石油・ガス、化学処理、発電、上下水道、HVAC システムなど、さまざまな業界で広く使用されています。 これらは、さまざまなプロセス条件、特に大きな管径や恒久的な圧力損失が懸念される条件で、気体、液体、蒸気の正確かつ効率的な流量測定を行うのに最適です。
正確な測定には Rosemount Annubar の適切な設置が不可欠です。 Annubar リファレンスマニュアルには、流量プロファイルを安定させるために正しい向きと十分な直管長で Annubar を設置するための手順が概説されています。
Rosemount Annubar は頑丈な設計で可動部品がないため、必要なメンテナンスは最低限です。 定期的なメンテナンスには、Annubar プローブに付着物や損傷がないかの点検、インパルスラインが清浄で詰まりがないことの確認、差圧トランスミッタの校正の確認が含まれます。 詳細については、Annubar リファレンスマニュアルを参照してください。
一般的なトラブルシューティング手順には、Annubar に物理的な損傷や汚れがないかの検査、インパルスラインに詰まりや漏れがないかの確認、正しい設置と位置合わせの確認、差圧トランスミッタの再校正などがあります。 これらの問題を解決することで、正確で信頼性の高い流量測定を維持することができます。 詳細については、Annubar リファレンスマニュアルを参照してください。
Rosemount Annubar の校正には、差圧トランスミッタを既知の基準に照らして検証する必要があります。 トランスミッタの適切なゼロ設定やスパン調整の確保を含め、校正については、Annubar リファレンスマニュアルを参照してください。 測定精度を維持するため、校正は通常の動作条件下で実施する必要があります。
Rosemount Annubar の精度は通常、流量の ±0.75 % から ±1 % の範囲であり、幅広い用途で信頼性の高い正確な流量測定を提供します。 この精度レベルを維持するには、定期的な校正と適切な設置が重要です。
Rosemount Annubar は多目的で、気体、液体、蒸気を含むさまざまな流体を測定できます。 正確で信頼性の高い流量測定が必須の用途で、一般的に使用されます。
はい、Rosemount Annubar は高圧・高温条件に耐えられるように設計されており、石油・ガス、発電、化学処理産業などの厳しい環境に適しています。
