Emerson の革新的な海底技術を使用することで、フィールドの開発と生産を最適化し、貯留層のパフォーマンスを最大化することができます。 多目的な Roxar 海底流量計は、変化する状況にわたる継続的な洞察を提供し、オペレーターが早期の水のブレークスルーを検出し、介入を減らし、フィールドライフサイクル全体にわたる迅速なデータ駆動型意思決定により回収率を改善するのに役立ちます。
ガス、湿性ガス、および全多相流にわたる要求の厳しい海底環境向けに設計された、コンパクトでライフサイクル対応の計測
すべての Roxar SWGM サイズに対応するコンパクトな設計。
SIIS レベル 2 およびレベル 3 をサポートし、標準化された海底通信とシームレスな制御システム統合を実現します。
Roxar SWGM は、流体の含水率の変化をわずか 0.2 ppm（0.00002%）まで検出し、早期のブレークスルー検出を可能にします。
海底坑井や長距離タイバックに適した標準化されたサイズ。
Roxar SMPFM は、統合された組み込み Web サーバを介して、監視と運用のための安全なリモートアクセスを提供します。
Roxar SWGM は、超高 GVF 条件でも高い WVF 精度を保証します。
Roxar SMPFM は、さまざまな流量状態にわたって安定した信頼性の高い測定を実現します。
Roxar SMPFM は、コンパクトな設計に複数の検出原理を組み合わせ、堅牢性と測定の信頼性を向上させます。
内蔵の PVT エンジンがリアルタイムで複雑な流体変化を処理します。
Roxar SWGM は GVF が最大99.99% の条件で水の塩分を測定します。
Roxar SMPFM は、リアルタイムの生産監視と迅速な意思決定のために、10 Hzで完全な計算を実行します。
要求の厳しい海底環境での長期展開向けに設計されています。
最適な海底流量計の選択は、用途、坑井の生産プロファイル、現場のライフサイクル目標に応じて異なります。 以下の表は、Roxar 海底湿性ガスメータ（SWGM）とRoxar 海底多相流量計（SMPFM）のいずれかを選択する際に一般的に評価される主な評価基準を示しています。
クイック選択ガイド
水があり、動作条件が比較的安定していて、実績のある湿式ガス計測ソリューションが必要なガス支配の用途には、Roxar SWGM をお選びください。
完全な多相測定が必要な場合、動作条件が時間の経過とともに変化する場合、またはデータの信頼性、自己検証、ライフサイクルの柔軟性が重要な場合に、Roxar SMPFMをお選びください。
坑井 & 貯留層タイプ：ガス、湿性ガス、ガスコンデンセート貯留層向けに最適化
用途:
動作範囲：GVF ~85% - 100%
性能要件：ppmレベルの水検出機能を備え、超高GVF坑井で最高の感度と精度を実現
坑井 & 貯留層タイプ：油井およびガス井、すべての多相流レジーム
用途:
動作範囲：GVF および WLR のフル範囲（0 – 100%）、大きなターンダウン比
性能要件：すべての多相条件下で堅牢かつ再現性のある配分グレードの信頼性
次の質問と回答は、用途の選択、測定の信頼性、動作原理、ライフサイクルパフォーマンスなど、海底流量測定に関連する一般的なトピックを取り上げます。 これらは、Roxar 海底流量計が要求の厳しい海底環境でどのように設計、適用、検証されるかを理解する上で、オペレーターとEPCをサポートすることを目的としています。 ご質問がある場合はお気軽にお問い合わせください。
Roxar Subsea Wet Gas Meter（SWGM）は、ガスが優勢な湿性ガスおよびガスコンデンセート用途向けに最適化されています。 対照的に、Roxar 海底多相流量計（SMPFM）は、複雑で変化する多相流を含むあらゆる動作条件にわたり、油、ガス、水を測定する次世代の多相流量計です。
選択は、生産プロファイル、GVF、ウォーターカット、およびライフサイクル要件によって異なります。 湿性ガス条件でガス優勢の海底坑井には Roxar SWGM をお選びください。 多相生産、変化する流動状態、または最高レベルのデータ信頼性を必要とする配分クリティカルな用途には、Roxar SMPFM をお選びください。 Emerson のエキスパートが支援し、推奨されるメータータイプを提示します。
はい、どちらもそうです。 Roxar SWGM は、ガス中心の配分シナリオに適した信頼性の高い湿性ガス測定を提供します。 Roxar SMPFM は、多相用途における配分クリティカルな要件を満たすように設計されており、高度な自己検証とインシチュ検証を提供して、透明性が高く監査可能なデータをサポートします。
Roxar SWGM は、定義された湿性ガス動作条件内で安定した性能を発揮します。 Roxar SMPFM は、適応型測定、動的 PVT エンジン、ハイブリッドセンシング技術を使用して動的な生産環境向けに設計されており、流動条件や流体組成の変化（例：一般的な多相から高 GVF 優勢へ）に応じて精度を維持します。
Roxar SMPFM は、インピーダンスとマイクロ波測定の原理、密度および質量流量センサ、高度なソフトウェアアルゴリズム、および組み込みの Roxar Rapid Adaptive Measurement™ を組み込んだハイブリッド技術プラットフォームです。 これらを組み合わせることで、 GVF および WLR の全範囲で信頼性の高い多相測定が可能になります。
いいえ。実際、一般的にはその逆です。 複数の独立した測定原理を使用すると、結果の相関性が良いときとそうでないときの両方で、測定の信頼性が大幅に向上します。
独立した測定により、ばらつきと不確実性のさまざまな原因を捉えます。 結果に一貫性があり、相関性がある場合、計算された流量と相分数の信頼性がさらに高まります。 結果が異なる場合、これにより強力な診断が可能になり、システムは異常な状態、センサの影響、またはプロセス変化を特定できるようになります。これは単一の測定原理では提供できないものです。
たとえば、Roxar SMPFM は、静電容量とマイクロ波共鳴技術の両方を使用して混合誘電率などの重要なパラメータを導出します。 両方の方法で同様の結果が得られる場合、計算された含水率またはウォーターカットの信頼性は高くなります。 散発的であろうと傾向性であろうと、偏差が発生した場合は、自動診断とアラームによって影響、考えられる原因、推奨されるアクションが強調表示されます。
1 つのメータに複数のテクノロジを組み合わせることにより、Emerson は自己検証、冗長性、メータ健全性の高度な監視を可能にします。 この共生アプローチにより、現場の寿命全体を通じて信頼性の向上、不確実性の低減、データに対する信頼性の向上が保証され、単一の測定原理のみに依存するよりも優れています。
いいえ。Subsea Multiphase Flow Meterは、海底多相流量計測の新世代を代表するものですが、よく知られ現場で実証済みのコア技術に、新しいイノベーションを組み合わせて構築されています。 このアプローチは、パフォーマンスと測定の信頼性に段階的な変化をもたらしながら、残留技術リスクを低減します。
流量計は、データに単に「正しい」または「間違っている」というラベルを付けることはありません。 代わりに、組み込みの品質管理を使用して、最終的な流量計算に信頼性の高いデータのみが使用されるようにしています。
未処理のセンサデータは、非常に高い周波数（通常3,000 Hzから250,000 Hz）でサンプリングされ、流量計算は 10 Hz で実行されます。 これにより、システムは、データの不足や情報の損失のリスクなしに、低品質またはノイズの多い高周波サンプルを廃棄できます。 その結果、多相計算用のより安定した信頼性の高い基本信号が得られます。
動作条件により拒否されるデータの大部分が異常に多い場合は、診断アラームがトリガされユーザに警告されます。 メーターは、許容される品質しきい値を下回るデータに対して黙って計算を続行することはなく、透明性、堅牢性、そして継続的な測定信頼性を確保します。

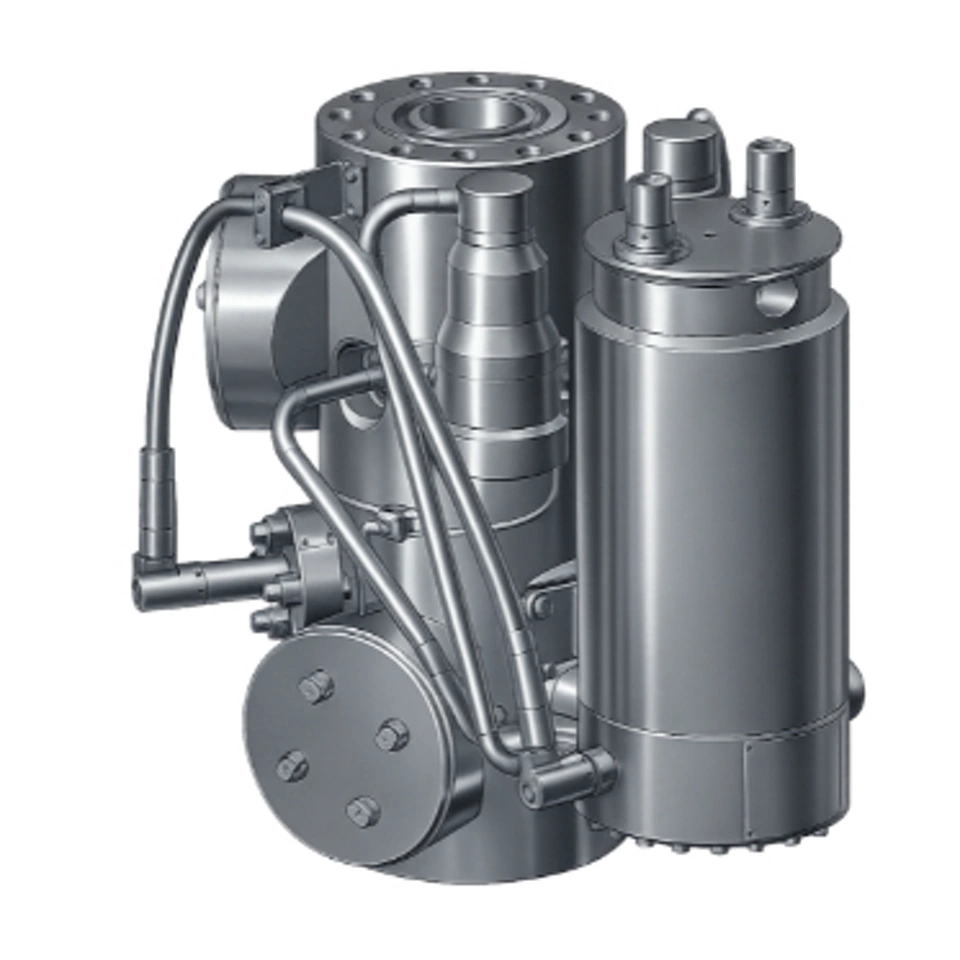

Roxar 海底湿性ガスメータは、非常に正確な水、ガス、および凝縮液の流量を提供し、リスクを低減し、フローアシュアランスを改善します。 この高度なメータは、無比の水感度、正確性および高速応答により、信頼性のある計測を可能にしています。 これには、業界初の内蔵塩分測定システムが含まれており、海底坑井およびパイプラインの健全性を保護し、ガスおよびガスコンデンセート田における計量／配分戦略を支えるうえで不可欠な情報を提供します。

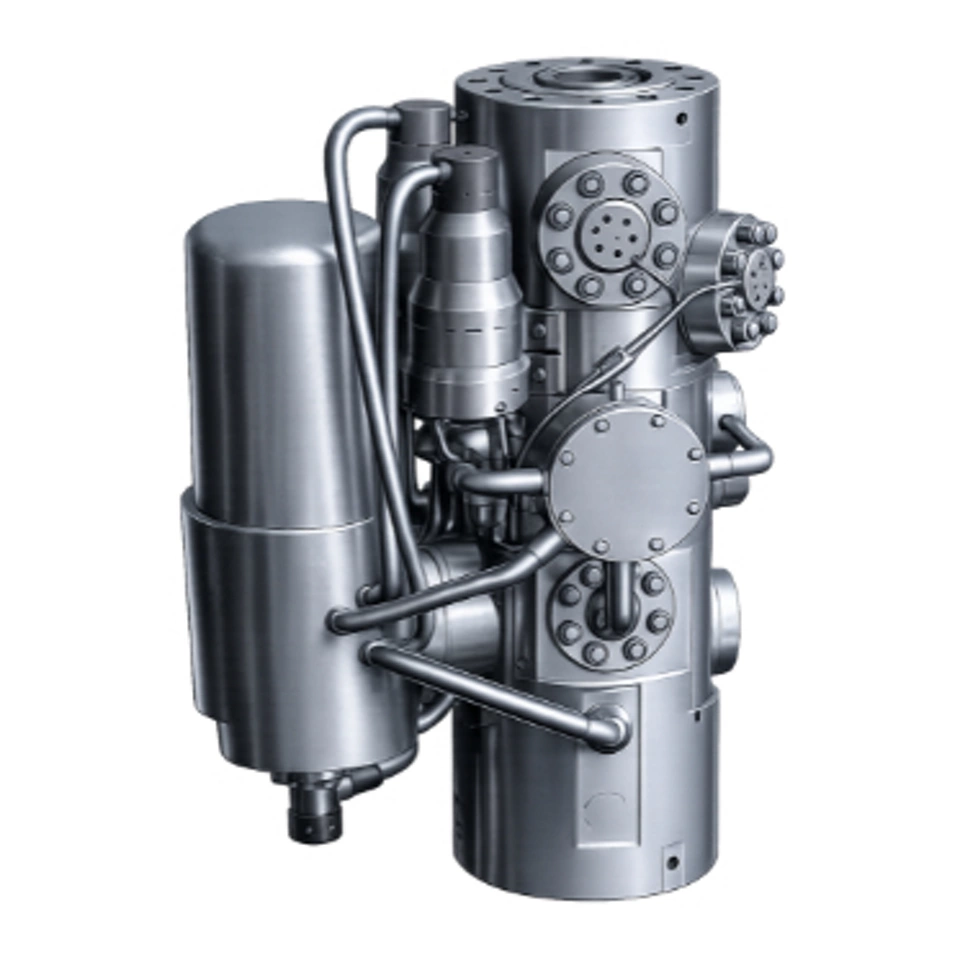

Roxar 海底多相流量計は、完全な多相可視化、適応型測定、ならびにスケール、ワックス、および変化する流動様式の影響を検出・補正するアルゴリズムにより、流量保証機能を強化します。
すべてのインライン多相流量計と同様に、性能仕様内で動作するには、PVT 関連の入力データが必要です。
次の入力が必要です。
SMPFM には、測定されたP&Tに基づいて上記のパラメータを継続的に計算するPVTエンジンが組み込まれています。
以下は不要です。
Roxar SMPFM が他と違うのは、PVT 非依存性ではなく、高度な自己検証と現場での検証によって達成される測定の堅牢性と信頼性です。 油、ガス、水の密度などの流体特性は本質的に圧力、温度、組成によって変化するため、正確な多相流量と標準条件を計算するにはこれらの変動を考慮する必要があります。
Roxar SMPFM では、石油とガスの誘電率は相密度から導き出され、水の導電率は全動作範囲にわたって直接測定され、水の密度は導電率から計算されます。 複数の独立した測定とセンサを使用して、結果を継続的に検証し、不一致を検出します。
フロートモグラフィーを含む将来の開発は、相分布と流動状態を直接観察することにより、PVT感度をさらに低減する強い可能性を秘めています。 ただし、完全な多相計測では、PVTの完全な独立性を物理的に実現することはできません。
いずれのメータも、海底における堅牢性と長期的な信頼性を考慮して設計されています。 Roxar 海底多相流量計は、ライフ・オブ・フィールドの設計哲学、機能冗長アーキテクチャ、組み込みの検証機能により、これをさらに拡張し、数十年にわたる運用において信頼性と性能を維持します。
Emerson は、初期のコンセプト選択と FEED から設置および運用まで、プロジェクトライフサイクル全体を通してオペレータおよび EPC と緊密に連携し、選択した海底流量計がアプリケーション要件、プロジェクトの制約、および長期的なパフォーマンス目標に適合していることを確認します。
通常、ツリー構成、メーターの配置、ターンダウン要件、取得可能性など、アーキテクチャ上の重要な決定は、正式な FEED が開始されるとロックされます。 コンセプト段階または pre-FEED の早い段階で関与することで、海底流量計測が後付けではなくシステムレベルのイネーブラーとして扱われ、手戻りや長期的な運用上の制約が軽減されます。
いいえ。最新の海底多相メーターは、生産管理ツールです。 これらは、水のブレークスルー、減少挙動、フィールドの寿命にわたる流量状態の変化に関するインサイトを提供することで、貯留層の監視、流量保証戦略、長期的なフィールド最適化をサポートします。
一般的な落とし穴は次のとおりです。
早期にシステムレベルで検討することで、生産損失、手戻り、および長期的な運用性の問題を回避するのに役立ちます。
Emerson は、実行リスクを低減するために、機械的エンベロープおよび電気/通信アーキテクチャといった標準化されたインターフェースをサポートしています。 同時に、メータのサイジング、測定原理、および流動様式のカバー範囲における柔軟性を維持し、最も重要な領域での技術的最適化を可能にします。
長距離タイバックでは、海底多相流量計により、変化していく流れの挙動を可視化できます。 これにより以下が可能になります：
Emerson は、意思決定にすぐ使える情報に重点を置き、単なるデータ提供にとどまりません。 当社のソリューションは、解釈サポート、トレンド分析、および視覚化ツールと組み合わせることで、オペレーターが海底測定データを明確な運用アクションに変えるのに役立ちます。
