非侵入型、クランプオン超音波技術
Emerson の Flexim 超音波流量測定技術は、流体、ガス、蒸気を侵入することなく測定します。 クランプオン式超音波流量計は配管の外側に簡単に取り付けられ、操作の中断や漏れのリスクがありません。 工業生産と安全性を考慮して設計されたこれらのメーターは、プラントの最大可用性と信頼性の高いパフォーマンスを保証します。

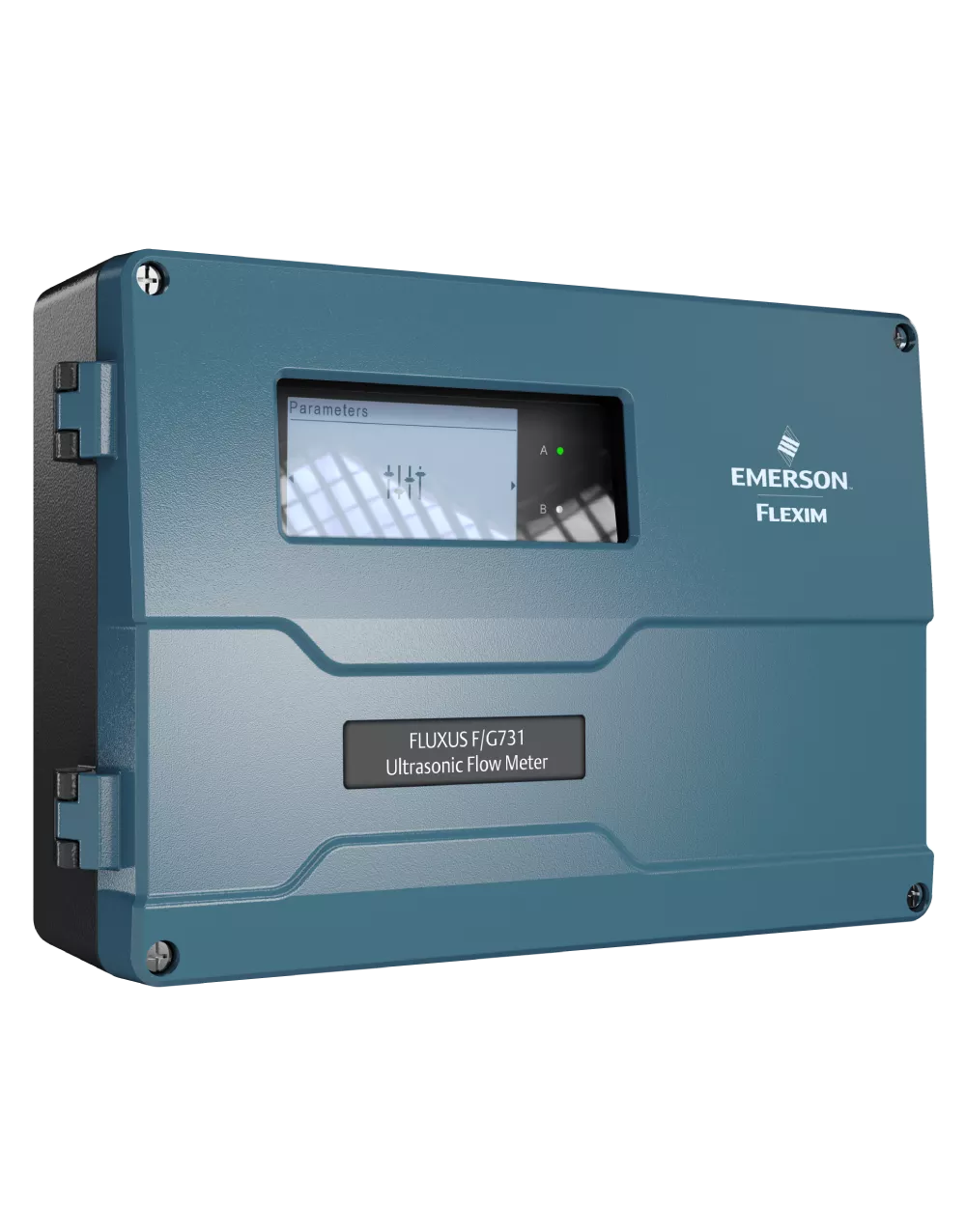

Products

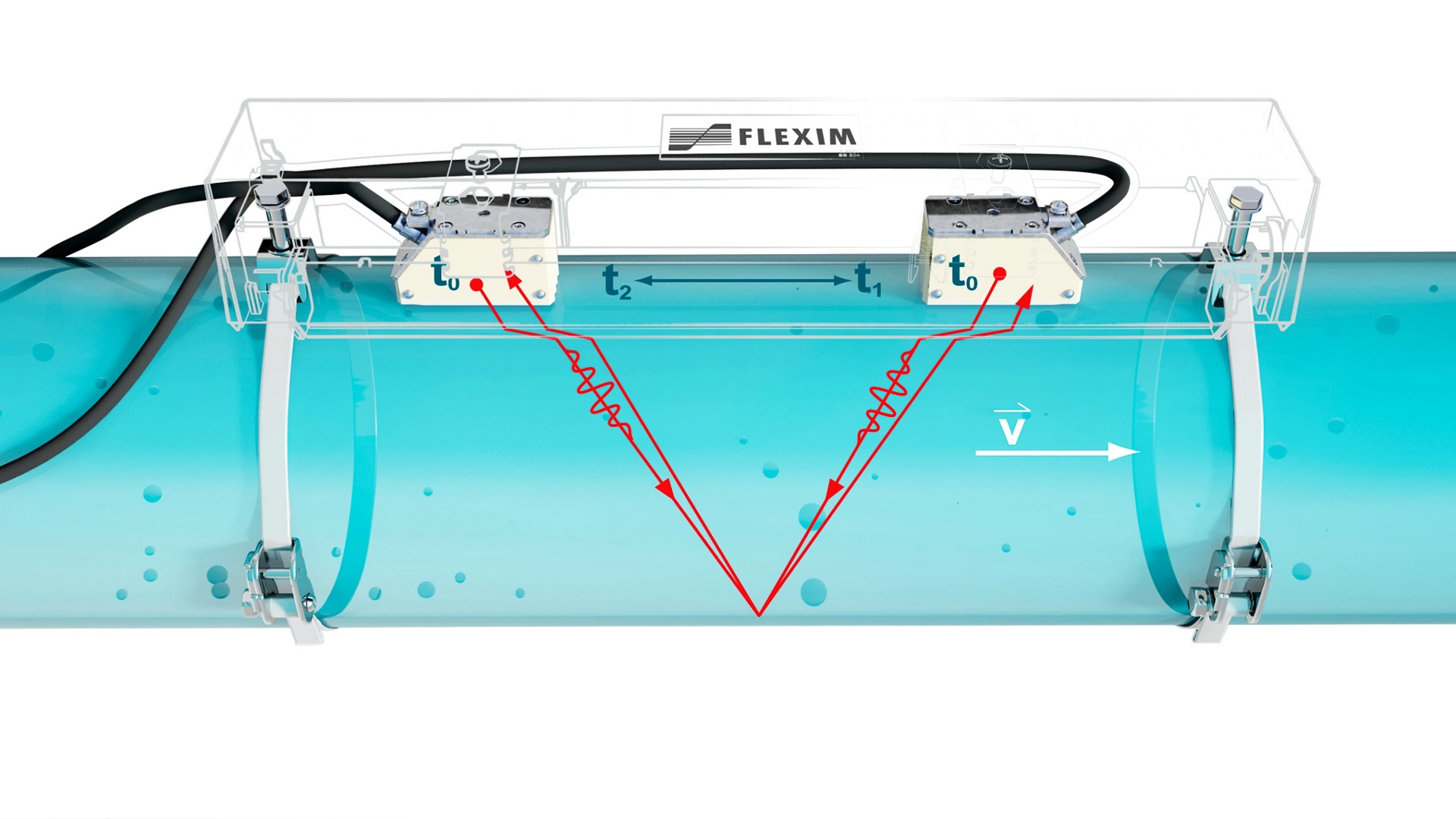

測定原理
超音波流量計は音波を発信し、音波が戻るまでにかかる時刻を測定します。 クランプオンシステムは伝播時刻差メソッドを使用し、パイプ内の流体の流れによる遅延を検出します。 この遅延は正確に測定され、伝送器はパイプと流体のデータを使用して流量を計算します。 FLUXUS® シリーズは、要求の厳しい用途で最高のパフォーマンスを発揮します。

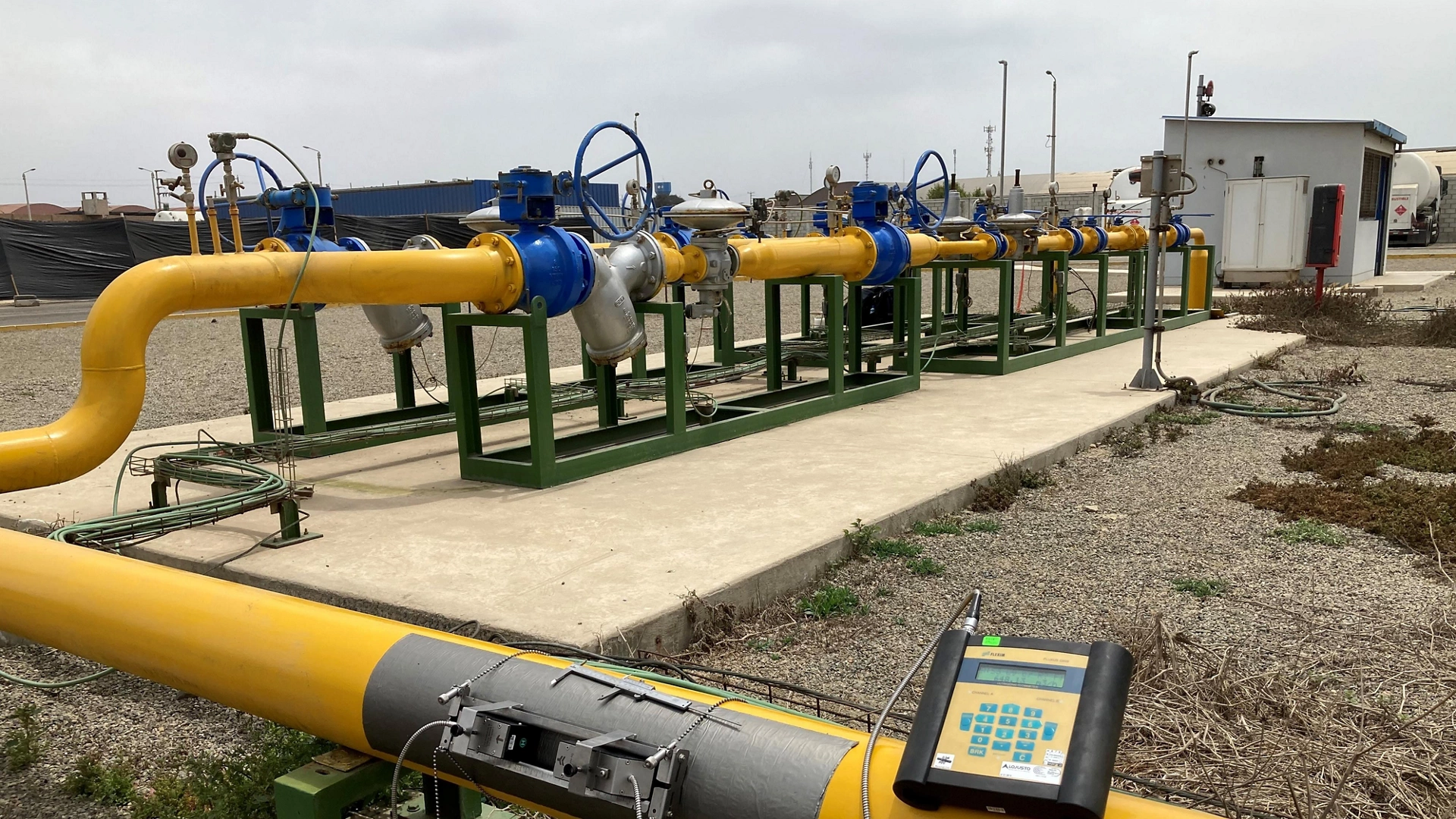

実証済みの精度
信頼性と精度は、品質製造と校正に左右されます。 Flexim は、DIN ISO 9001 および DIN EN ISO/IEC 17025:2018 の認証を受けた校正ラボにより、一貫した品質を保証します。 特許取得済みの AperCal メソッドを使用して、伝送器とセンサーを個別に校正します。 この校正は国家基準に従って追跡可能で、フローリグやパイプの状態に依存しないことで不確実性を回避します。

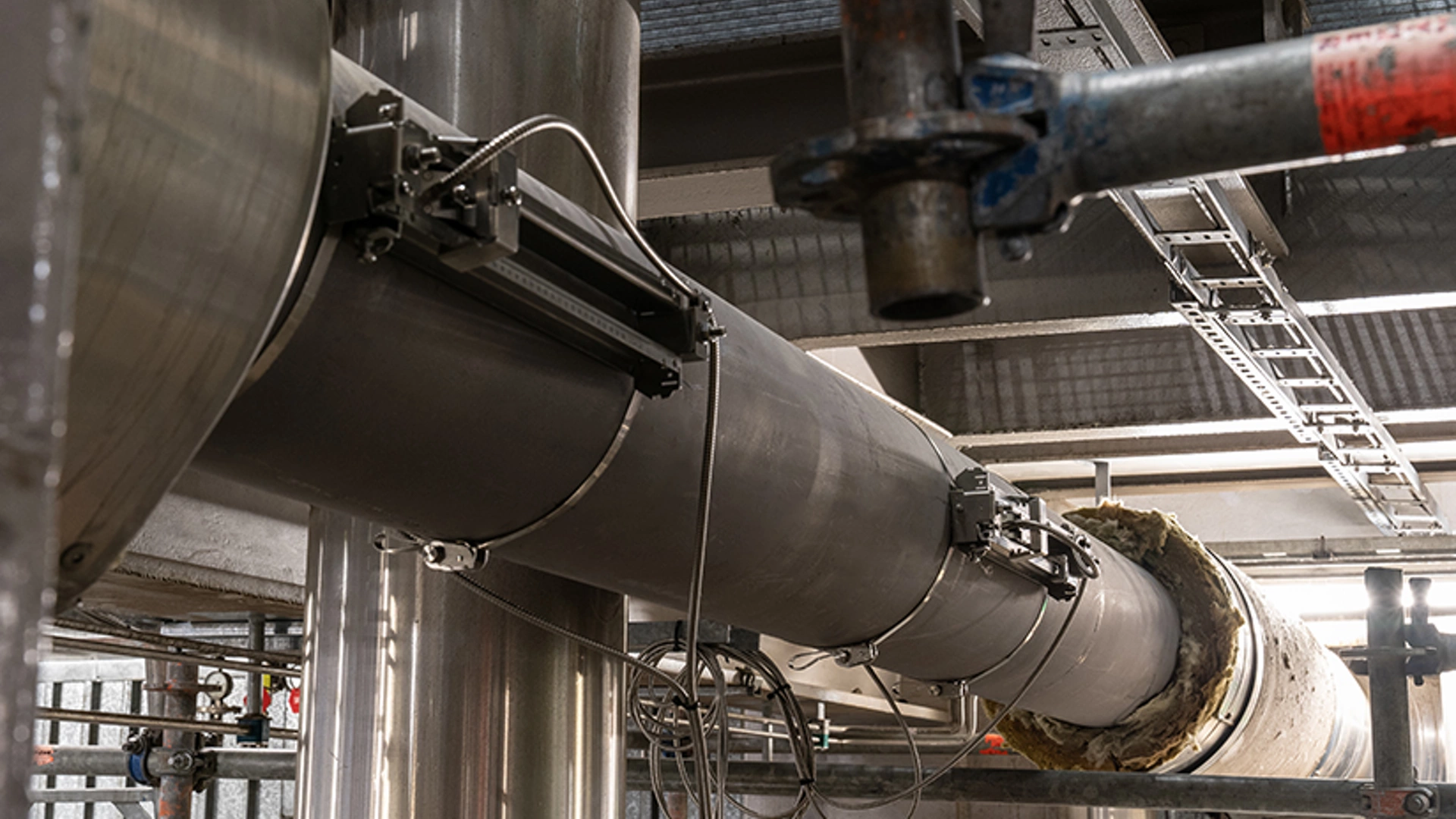

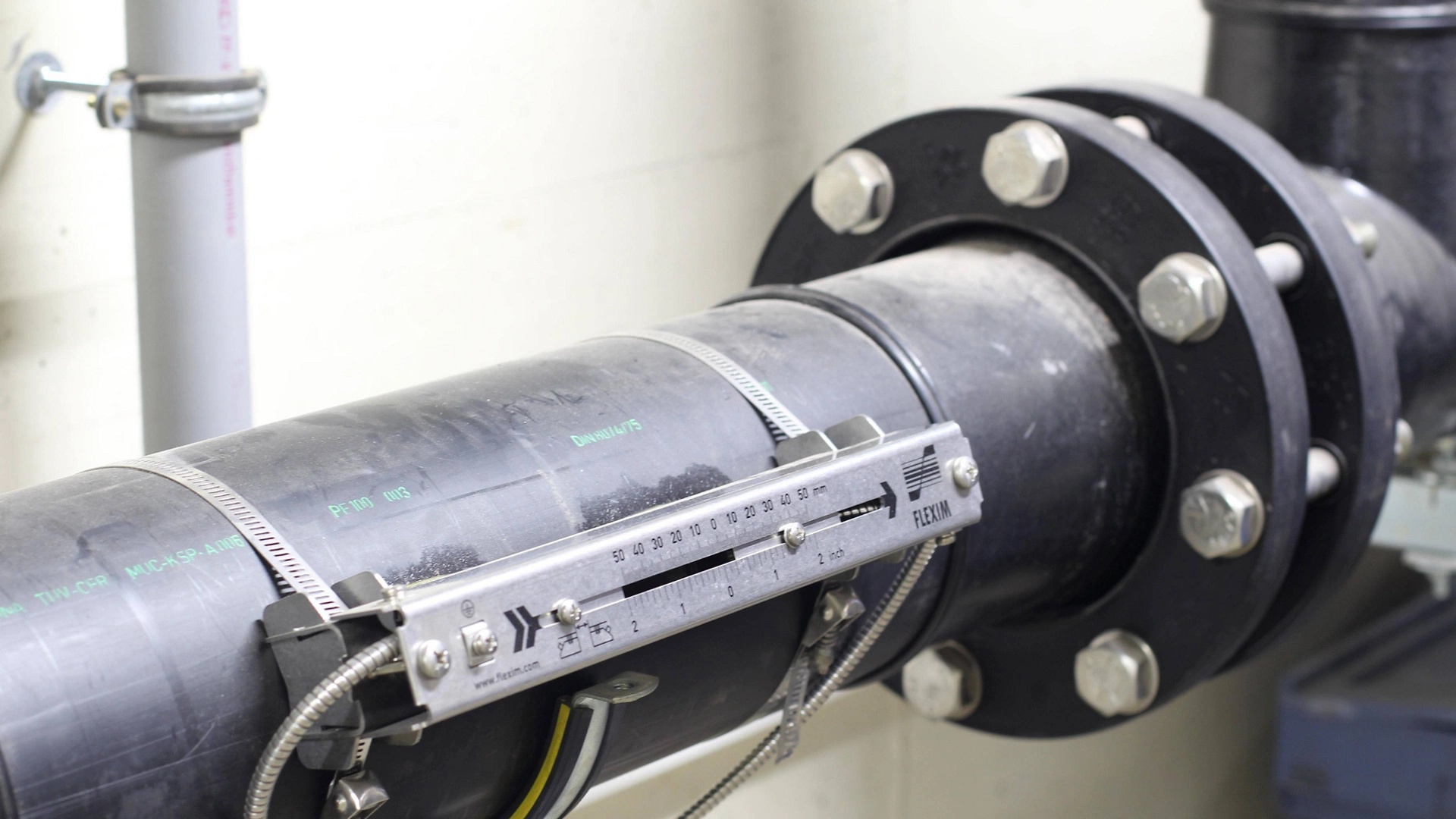

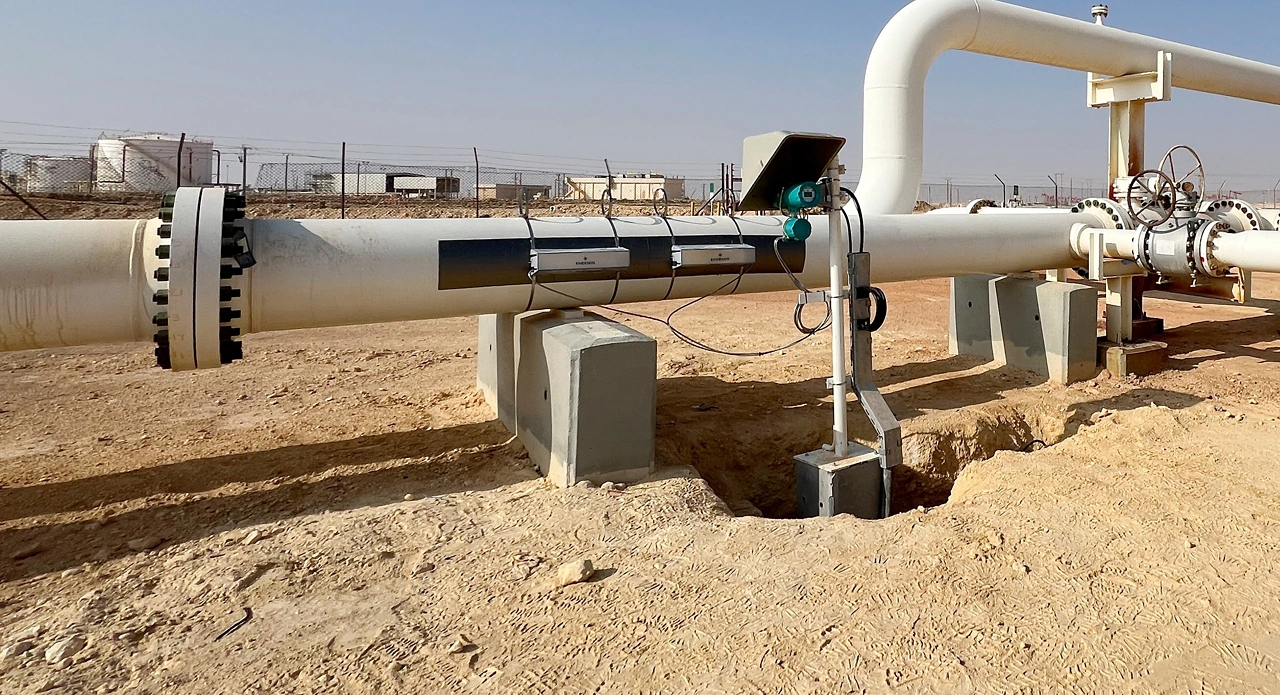

非侵入型超音波

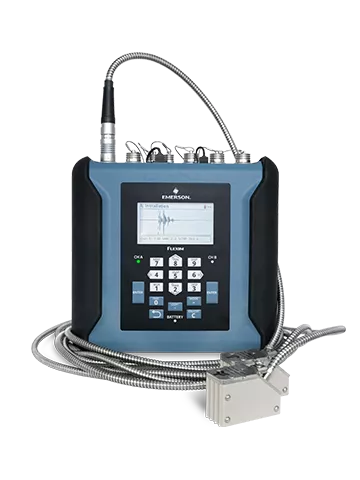

Flexim FLUXUS® 非侵入型超音波流量計は、クランプオン技術を使用して、液体、ガス、蒸気など、事実上あらゆる流体を測定します。 幅広い範囲にわたって双方向で機能します。 この信頼性の高い外部方式は、その汎用性と流量測定の実用的な利点から、多くの業界で標準になっています。

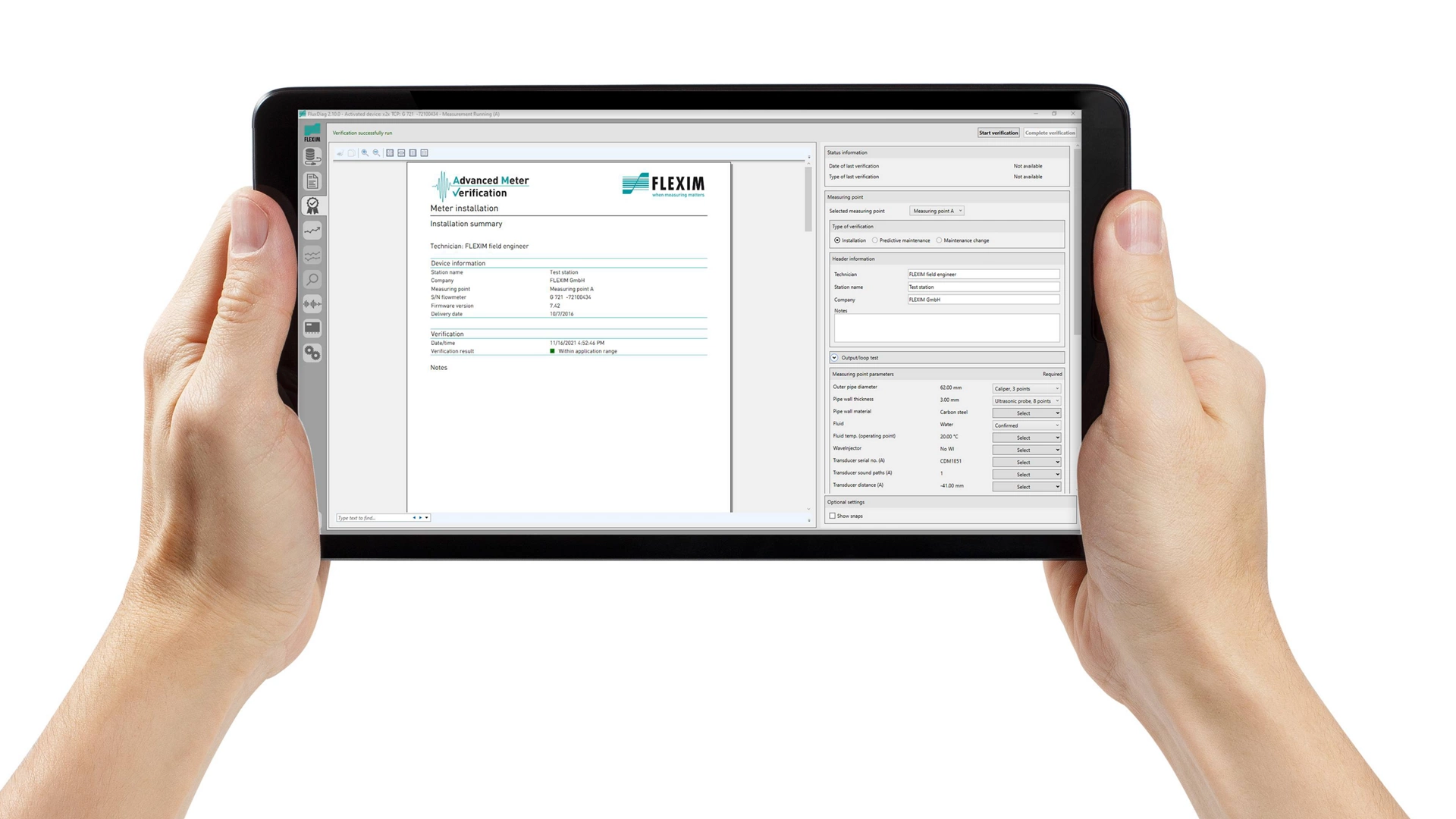

診断インサイト: アドバンストメーター検証
アドバンストメーター検証(AMV)により、プロセスを中断することなく現場で Flexim 流量計の状態を確認し、コストを削減し、パフォーマンスを確保できます。 伝送器は定期的な検証のために診断データを継続的に保存します。 これにより、メンテナンスの計画や障害の発生を防ぎ、品質管理文書の検証レポートの自動生成が可能になります。
現地測定サービス
当社の経験豊富な技術者が現場で流量測定作業を処理することで、時間とリソースを節約できます。 当社のサービスは、液体とガスの体積流量および質量流量、熱、冷気、圧縮空気のエネルギー調査、最大 1166°F (630°C) までのパイプの流量測定など、お客様のニーズに合わせて調整されています。 ラボ分析、プロジェクトサポート、トレーニング、レンタル、コンサルティングも提供しています。
用途

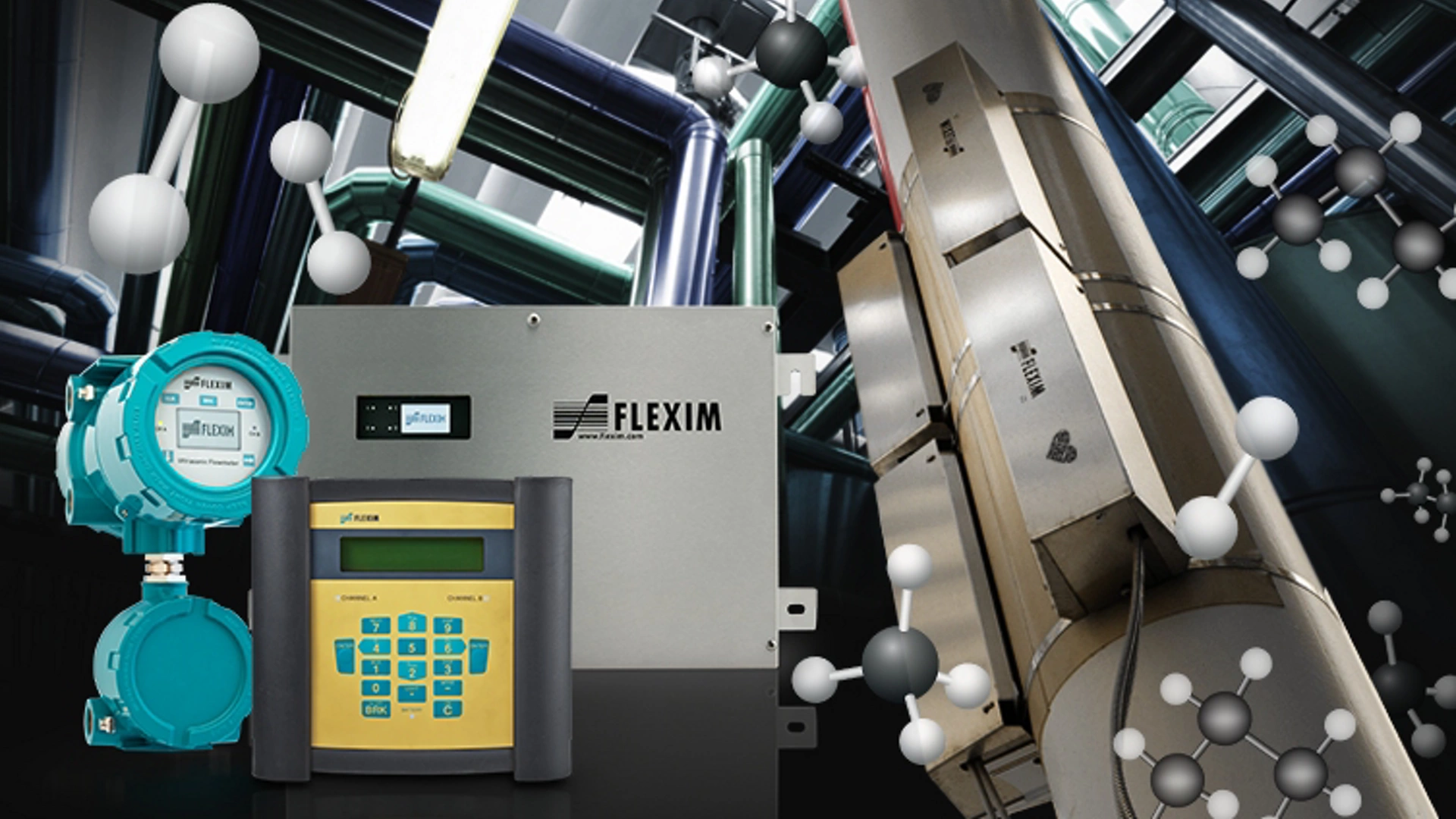

ガス用途
Emerson Flexim の FLUXUS® G ガス流量計シリーズは、非侵入型超音波ガス計測の基準を定めています。 パイプの外側にクランプ固定されたこれらの双方向計測器は、あらゆるガスを測定し、ポータブルおよび固定タイプがあります。 圧力と温度の統合により、正確な質量流量と体積流量を提供します。 爆発性、毒性、または攻撃性を含む危険ガスに最適です。

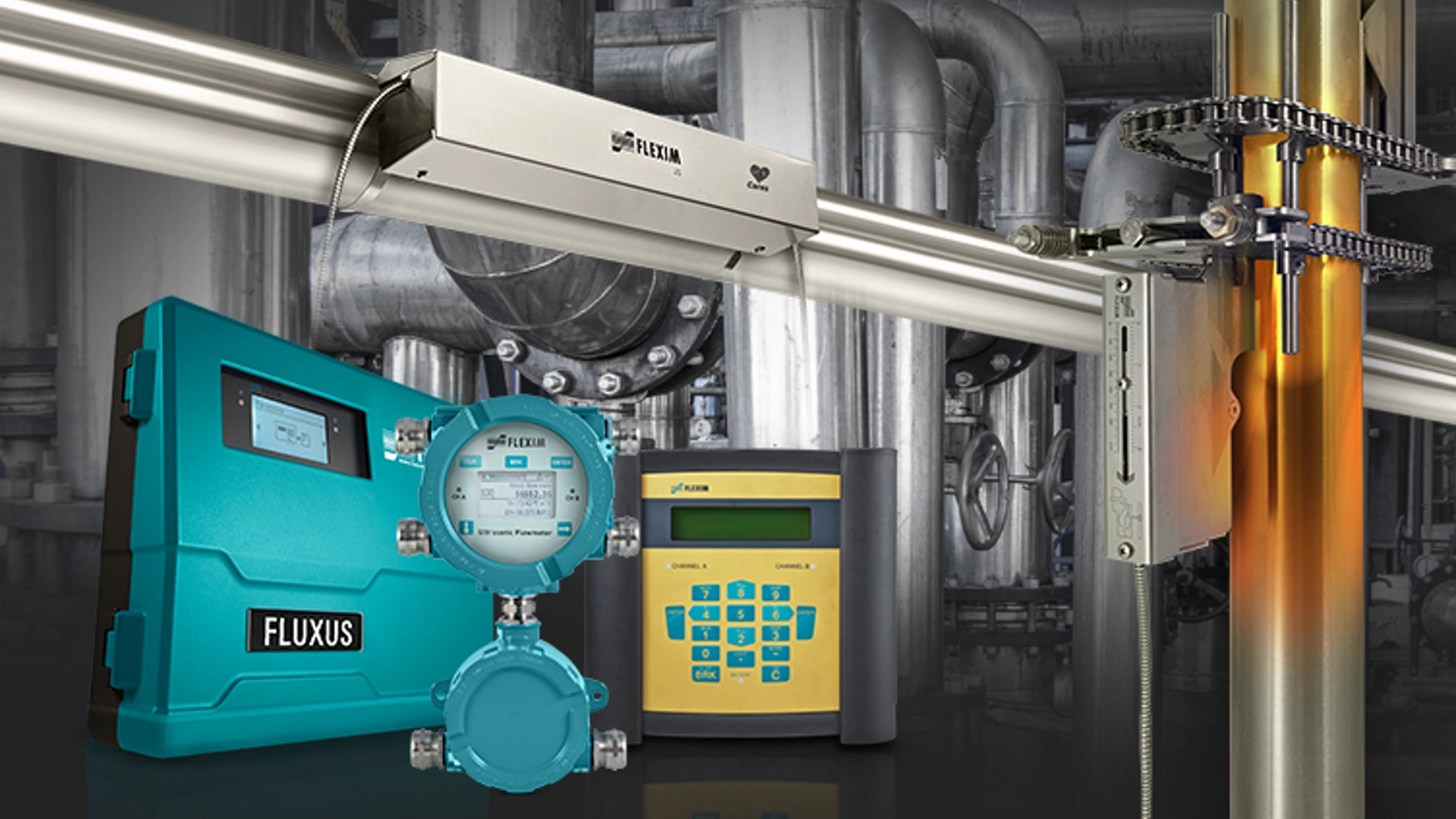

液体用途
Flexim FLUXUS® F 超音波液体流量計は、パイプの外側に取り付けられたトランスデューサを使用して、非侵入的に液体の流量を測定します。 ポータブルおよび固定タイプがあり、水 、低流量、極端な温度、爆発性の領域、水中での使用を処理します。 Emerson Flexim は、安全性が重要な用途向けに SIL2 認定クランプオン超音波トランスデューサを独自に提供しています。

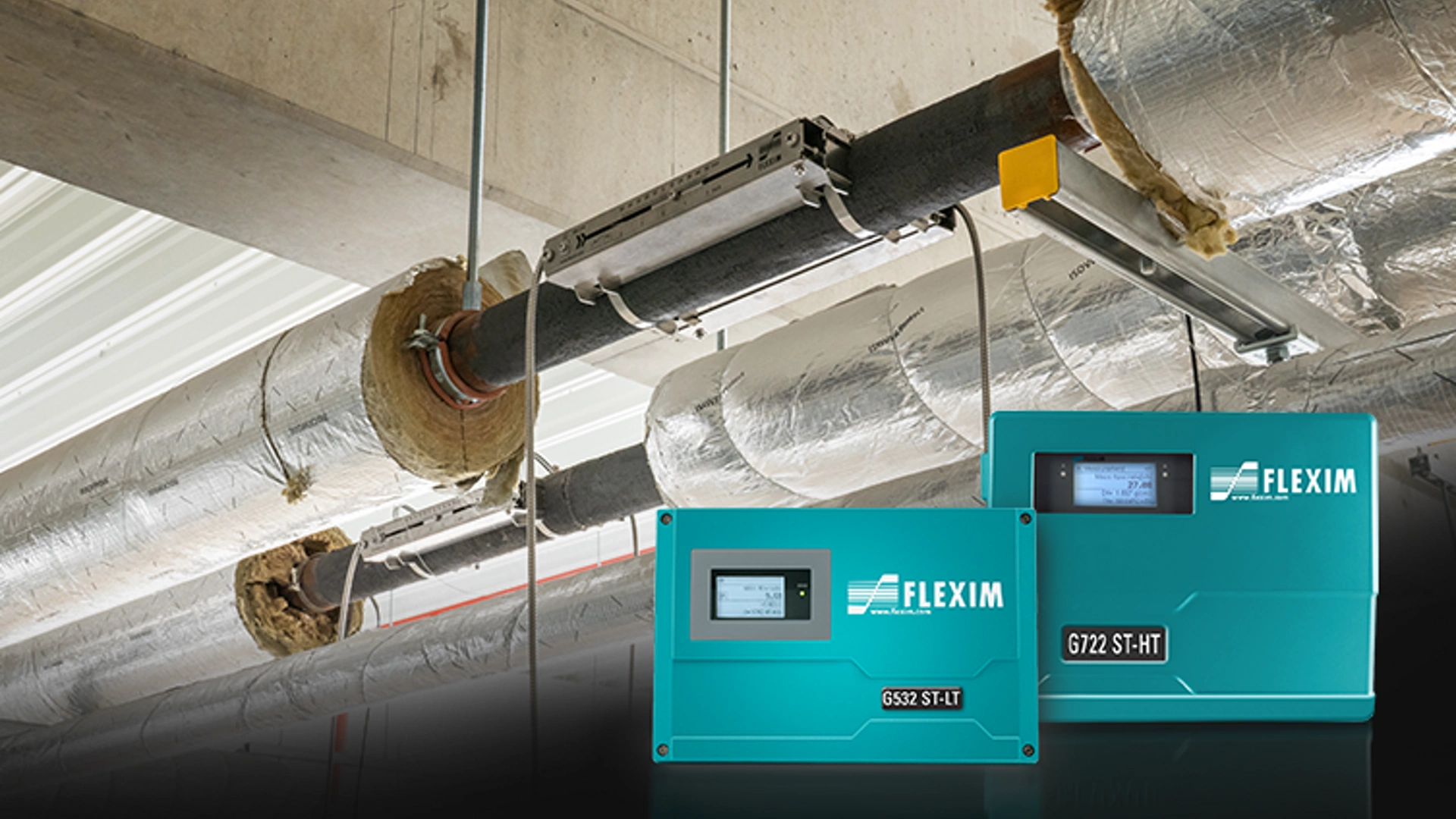

蒸気用途
Emerson Flexim は、クランプオン超音波技術を使用した非侵入型蒸気流量測定の分野で業界をリードしています。 FLUXUS® ST-LT は、最大 180 °C(356 °F)までの蒸気の体積流量および質量流量を測定し、ポータブルまたは固定式で利用できます。 固定式 ST-HT は、240 °C (464 °F) 以上の温度に対応し、WaveInjector® 取付治具を使用すると最高 630 °C (1,166 °F) に達します。

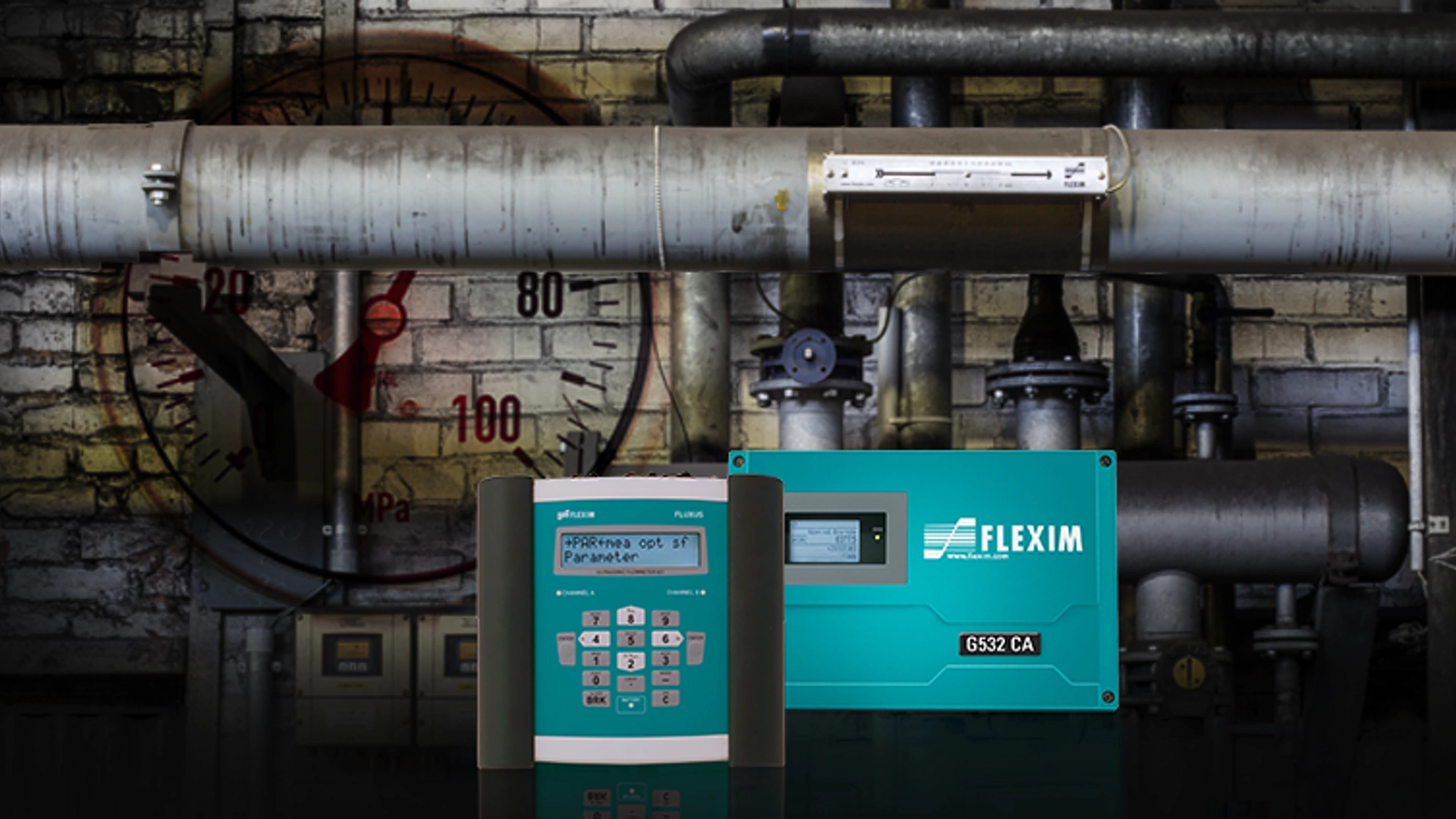

圧縮空気
正確な圧縮空気流量測定により、エネルギー効率が向上し、コストが削減されます。 非侵入型の FLUXUS® CA 超音波空気流量計は、恒久的またはポータブルソリューションとして利用でき、エネルギー監査、消費測定、メーター検証、漏れ検出、ネットワークバランス、およびコンプレッサ効率の監視に最適です。

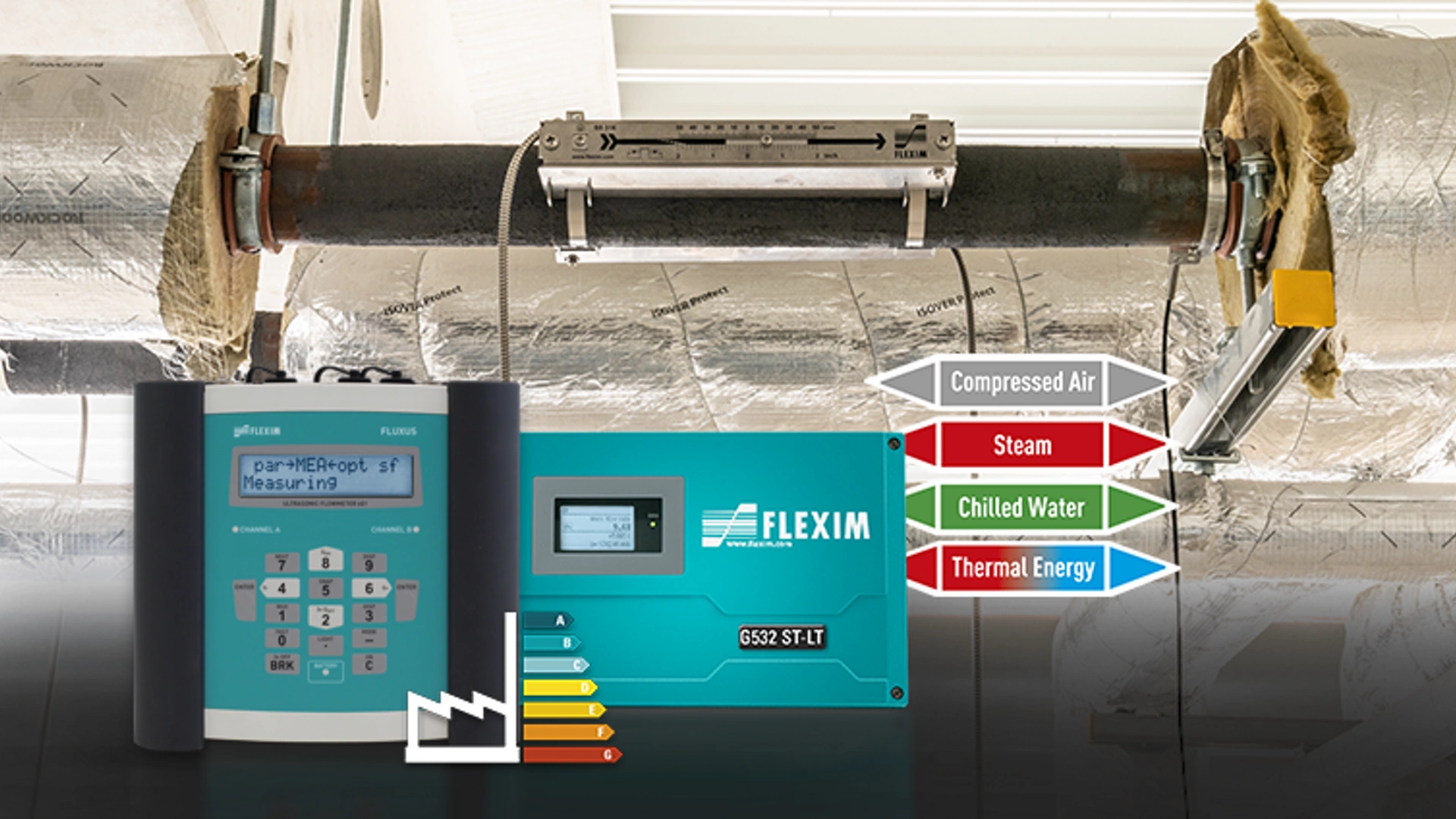

熱エネルギー
Flexim のクランプオン技術に基づき、FLUXUS® TE は容積計とエネルギー計算器を単一の伝送器に組み合わせています。 最大 2 つの流量チャンネルと 4 つの温度入力を持ち、流量、熱エネルギー、温度、カウンタを測定します。 暖房や冷房などの用途に最適で、効率的で正確なエネルギー監視を実現します。

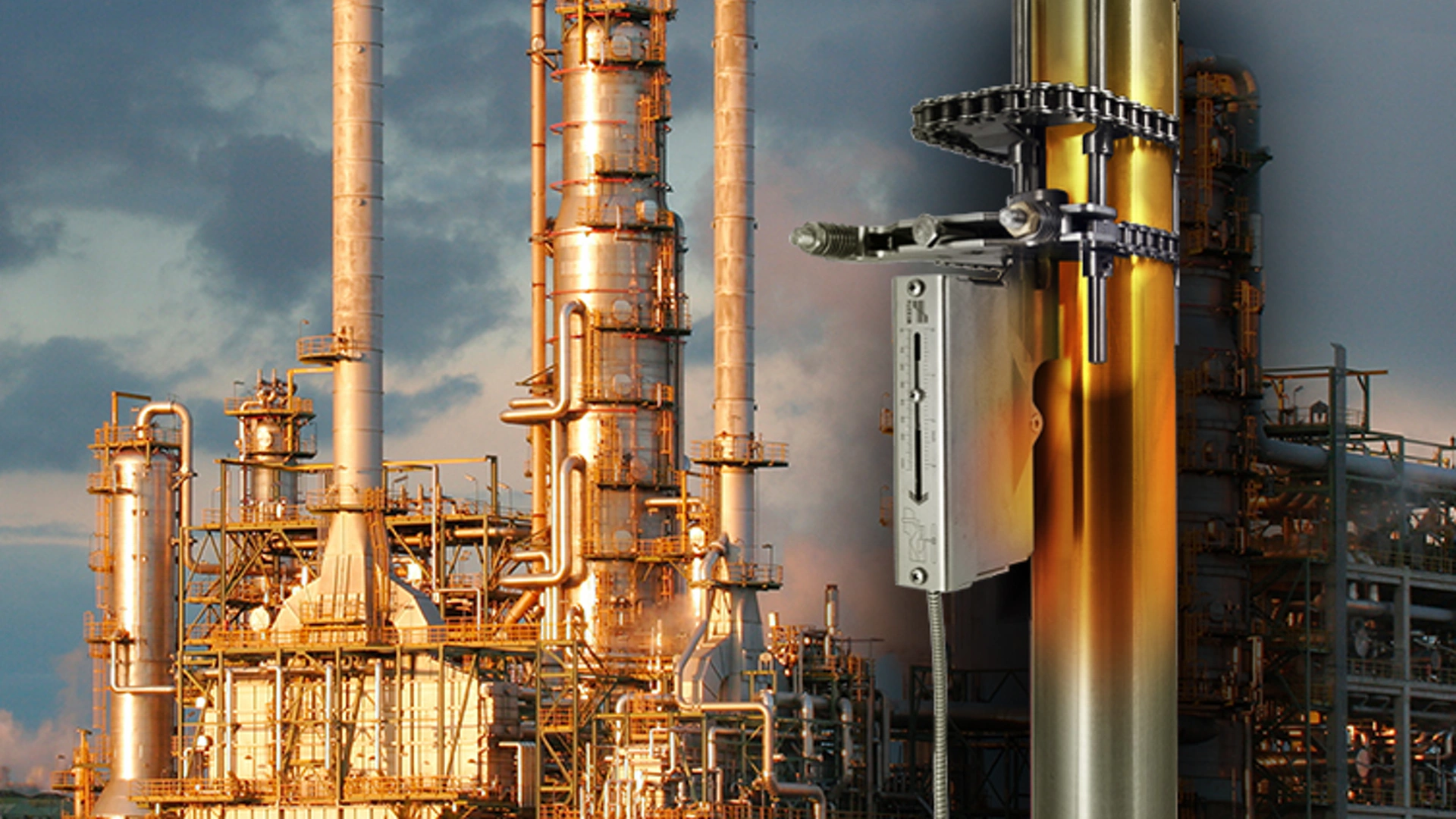

極端な温度
Flexim WaveInjector® 技術は極端な温度で使用できます。 特許取得済みトランジューサ取付け装置は、超音波トランスデューサをパイプから熱的に分離することにより、非侵入型クランプオン超音波技術の適用範囲を -200 ℃～630℃（-328 °F～1166 °F）の温度に拡張します。 金属結合プレートを介して多量の熱が放射または吸収されるため、トランスデューサのクランプ固定具の温度は超音波トランスデューサの動作範囲内に収まります。 WaveInjector® はまた、パイプラインを切断する必要もなく、パイプの外側に取り付けられています。 純粋に機械的な構成であるため、WaveInjector® は爆発の可能性がある領域でも使用できます。

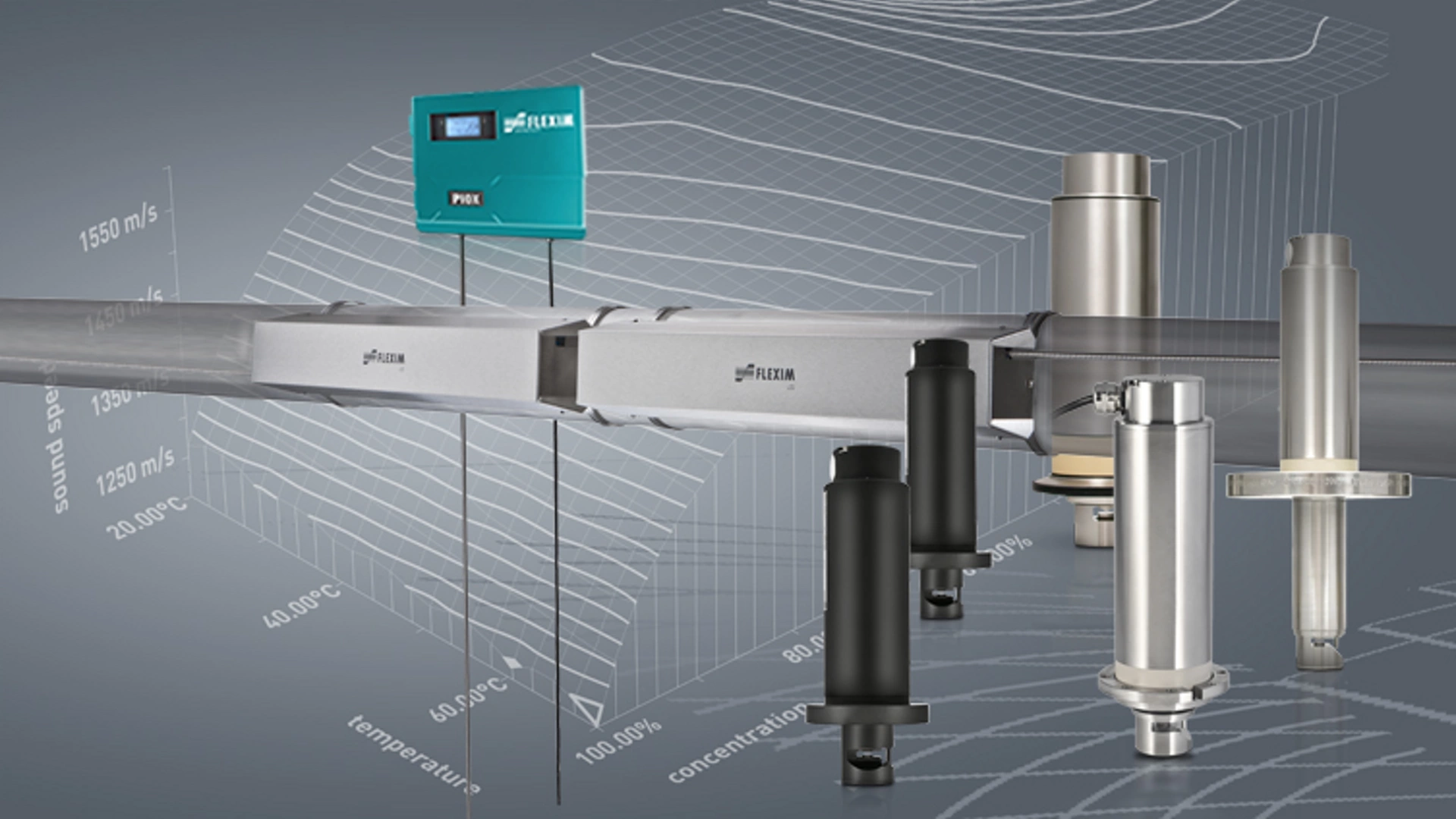

プロセス分析
Emerson Flexim 質量流量計は流速を測定し、音速を使って二値液体溶液の濃度または密度を決定します。 流量と密度の両方を組み合わせることにより、PIOX S は質量流量測定値を提供します。 一般的な用途としては、硫酸と塩酸、腐食剤、飽和食塩水、窒素肥料製品などがあります。 濡れた部品を使用しないクランプ技術は、困難な流体の分析に最適です。 密度と濃度の測定のみが必要な場合、Flexim は PIOX® R インラインプロセス屈折計を提供します。 濃度計測器の長年のコンセプトと革新的な透過光の原理を組み合わせています。 この独自の技術により、優れた精度でオンライン濃縮を実現します。 両方のシステムを組み合わせて使用して、お客様の用途でより複雑な媒体を分析することもできます。
産業

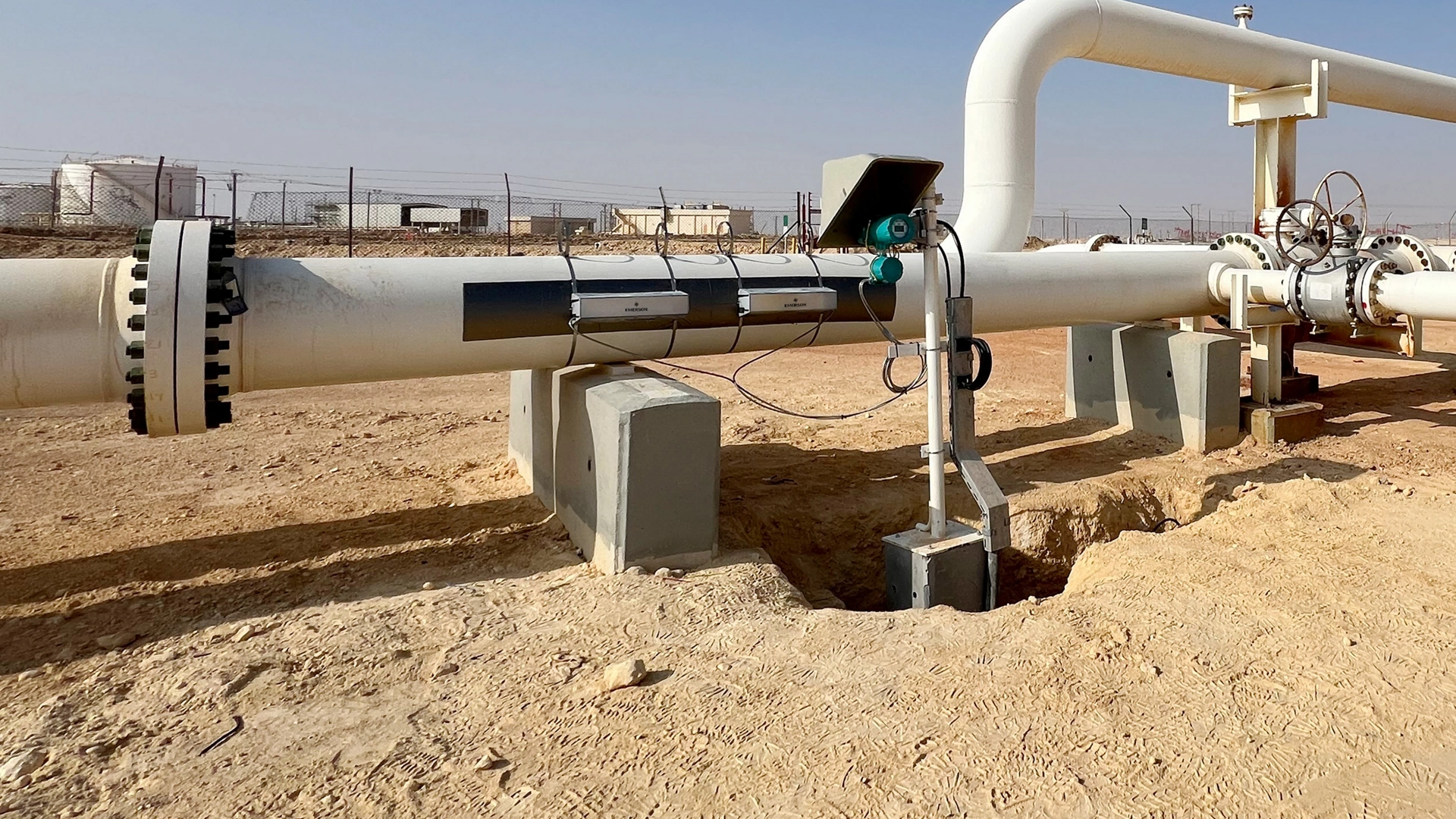

石油・ガス
石油・ガスの生産、輸送、保管は、最高かつ最も複雑なプロセス条件の対象となり、厳しいパフォーマンス、可用性、効率の基準を満たしています。 正確で信頼性が高く、費用対効果の高いクランプオンオイルおよびガス流量計は、極端な条件下でのプロセスと絶えず変化する状況に耐えるように設計されています。 当社の非侵入型クランプオン超音波流量計は、世界中の高圧、高温、研磨液、安全要件に最適なソリューションです。
化学
化学施設では非常に厳しい運用条件を設けています。 有機流体および無機流体が幅広く取り扱われていますが、可燃性、毒性、高い腐食性を持つものもあります。 さらに、極端な温度範囲が発生する可能性があります。 このような厳しい条件下でこそ、超音波流量計と濃度計の優れた利点が最も顕著に表れます。 メンテナンスフリーで、優れた精度と再現性を提供します。
食品および飲料
食品・飲料業界の衛生設計、測定性能および精度の厳しい要件は、Emerson Flexim 流量計によって容易にクリアすることができます。 サニタリ用 FLUXUS® 流量測定システムを使用することで、純粋な液体を汚染したり、製品ライン内に問題のある衛生上の「デッドスポット」を発生させたりするリスクを排除できます。 100%衛生的で、100%汚染がありません。
水
当社の一連の水流計は、飲料水処理、廃水処理、配水用の計量など、さまざまな業界で広い用途に役立ちます。 当社のクランプ式超音波流量計は、点検を中断したり、配管を変更することなく設置できます。 これらの超音波流量計は水自体と接触しないため、衛生的なソリューションであり、パイプやその他のコンポーネントは摩耗しません。
電力
効率的な発電を推進するためには、近代化が不可欠です。 発電所やその他の用途における蒸気流量測定用の非侵入型計装は、供給が中断されず、プロセス流体に直接接触しません。 これにより、当社のエネルギー消費測定用ソリューションでもメンテナンスが不要になり、発電所のオペレータが最高の効率と優れた柔軟性でプロセスを監視および制御できます。
鉱業
鉱業業界はきわめて過酷な産業環境に直面しています。 正確で信頼性が高く、耐久性のあるフローモニタリングは、バランスのとれた最適な鉱物処理を維持するために不可欠です。 多くの場合、研磨剤の鉱物スラリー、腐食性の浸出液または有毒な化学薬品である流体は、非侵入型の Flexim トランスデューサを損傷したり、摩耗させたりすることはできません。
パルプ・製紙
木材は工業用紙の生産において最も重要な原材料です。 主要プロセスは、木材チップの加工と次のパルプ生産です。 一貫した紙の品質保証において、適切な混合物が重要です。 Flexim の流量および濃度測定技術は、特に腐食性の高い液体や、接着剤やペースト、研磨性の高いスラリーやパルプのようなわずかに粘着性のある物質の流れを測定する難しい用途で活躍します。
HVAC システム
改造が簡単で信頼性の高い熱エネルギー流量測定装置である Flexim 流量計は、冷却水および温水用の Flexim 流量計は、今日のエネルギー管理、副測定、測定作業に最適な技術です。 温水および冷却水流量計は、効率的なシステムを維持する上で重要な機能を果たします。
航空産業
油圧ラインへの直接作業なしで、航空機の左主翼、右主翼、尾部全体の緑、黄、青の油圧システムの機能と内部漏洩率を確認し、監視します。 これらの作動油流量計は、油圧配管に直接クランプで固定できます。 超音波の使用により、これらの油圧流量計が設置に時間を要したり、ライン上に障害物が発生することなく作業を行うことができます。 非侵入型特性と精度は、今日入手可能な最も重要な油圧測定器の一つです。
リソース
顧客重視
Flexim は高品質の計測機器を製造し、技術サービスおよびコンサルティングサービスを提供しています。 現地測定、ラボ分析、プロジェクト処理、トレーニング、試運転、レンタル、エキスパートコンサルティングを提供しています。
FLUXUS 超音波システムは、伝搬時間差法を用いて流量を測定します。 配管の外側に取り付けられたクランプオン式超音波センサーは、配管内の流れの方向と逆方向に交互に信号を送受信します。 信号を拡散する流体が流れるにつれて、信号もそれに沿って伝達されます。 この動きにより、流れの方向への信号の音波経路が短くなり、流れの逆方向への信号は長くなります。 そのため、伝搬時間も変わります。 流れの方向における信号の伝搬時間は、逆方向の伝搬時間よりも短くなります。 伝搬時間差は平均流速に比例します。 これに基づき、測定トランスデューサは配管の断面積および器械流体の物理パラメータを処理することにより、体積流量を算出します。
伝搬時間差の測定は純粋な時間測定です。 これは非常に高い精度で実現できます。 測定された体積流量に対するFLUXUS流量計の不確かさは通常、測定値の 1％ ですが、多くのアプリケーションで重要となる再現性は 0.15％ です。
FluxDiag ソフトウェアにより、Emerson | Flexim は、測定ポイントでの不確かさを正確に特定し、測定品質を評価するための強力なソフトウェアを提供しています。
Emerson | Flexim は、互いに独立してトランスミッタとセンサー ペアを校正する、国家標準にトレーサブルな超音波流量計の唯一のメーカーです。 そうすることによってのみ、トランスデューサとセンサーの組み合わせに関係なく、指定された測定の不確かさが確実に維持されます。
原則として、はい。 外部に取り付けたクランプオン超音波センサーによる流量測定が機能するための唯一の要件は、配管の壁と内部を流れる媒体が音響的に透過可能であることです。つまり、部分的に充填された配管での測定は不可能であるか、信頼性のある測定結果が得られません。 Emerson | Flexim が提供する液体用超音波センサーは、配管サイズ（内径）範囲が0.24インチ（6mm）から256インチ（6500mm）まで対応しています。
FLUXUSシリーズの強力なトランスミッタと、シェア波およびラム波センサーを備えた広範なセンサーポートフォリオにより、PCCPなどの複合材料の管道や、高固形物または気体を多く含む液体においても非侵入型の流量測定が可能です。 このような挑戦的なアプリケーションにおける非侵入型測定技術の主な利点の一つは、工場の運用を中断することなく、現場で直接実行可能性を確認できることです。
いいえ。超音波流量測定技術の主な特徴は、その広い測定ダイナミックレンジです。 FLUXUS は、流動方向に関係なく、0.39 インチ/秒 ~ 82 フィート/秒（0.01 ~ 25 メートル/秒）の高精度の流速を測定します。すなわち、双方向の測定が可能です。 最小流量を必要とする接液式測定方式で必要になる断面テーパーは、もはや必要ありません。
いいえ、FLUXUSはそれ以上のことも可能です。 FLUXUS流量計で測定される主な変数は、流れの方向と逆方向における信号伝搬時間の差です。 これは、平均流速の指標です。 測定トランスデューサは、これを使用して体積流量を計算します。
圧力と温度、ひいては流体の密度がプロセス内で一定である場合、トランスミッタは質量流量を出力することもできます。 圧力と温度が変化した場合、これらを測定し、電流入力を介してトランスミッタに入力する必要があります。 FLUXUS は、体積流量と密度からの質量流量を非侵入的に測定します。
FLUXUS は、熱伝達プロセスにおける熱流量も測定できます。 このためには、流れと戻りの温度を記録する必要があります。 Emerson | Flexim の熱流量計の名称は、FLUXUS F TE です。
流量測定と同じ測定技術、すなわち配管に取り付けられたクランプオン超音波センサーを使用して、FLUXUSは流体内の音速も同時に測定します。 これは、材料固有の変数です。 そのため、非侵入型の音響測定技術は、媒体の識別や媒体の特定などのプロセス分析にも適しています。 Emerson | Flexim のクランプオン超音波分析システムの名称は、PIOX S です。
いいえ。センサは媒体と直接接触しないため、実質的に摩耗する可能性はありません。 恒久的に安定したカップリングホイルにより、長期的に高品質な音響カップリングを提供します。 精度が特に重要な測定作業については、Emerson | Flexim では 5 年間隔の定期点検と、状況に応じた再校正を推奨しています。 この点検は、経験豊富なサービス技術者がお客様の施設内で実施することができます。
