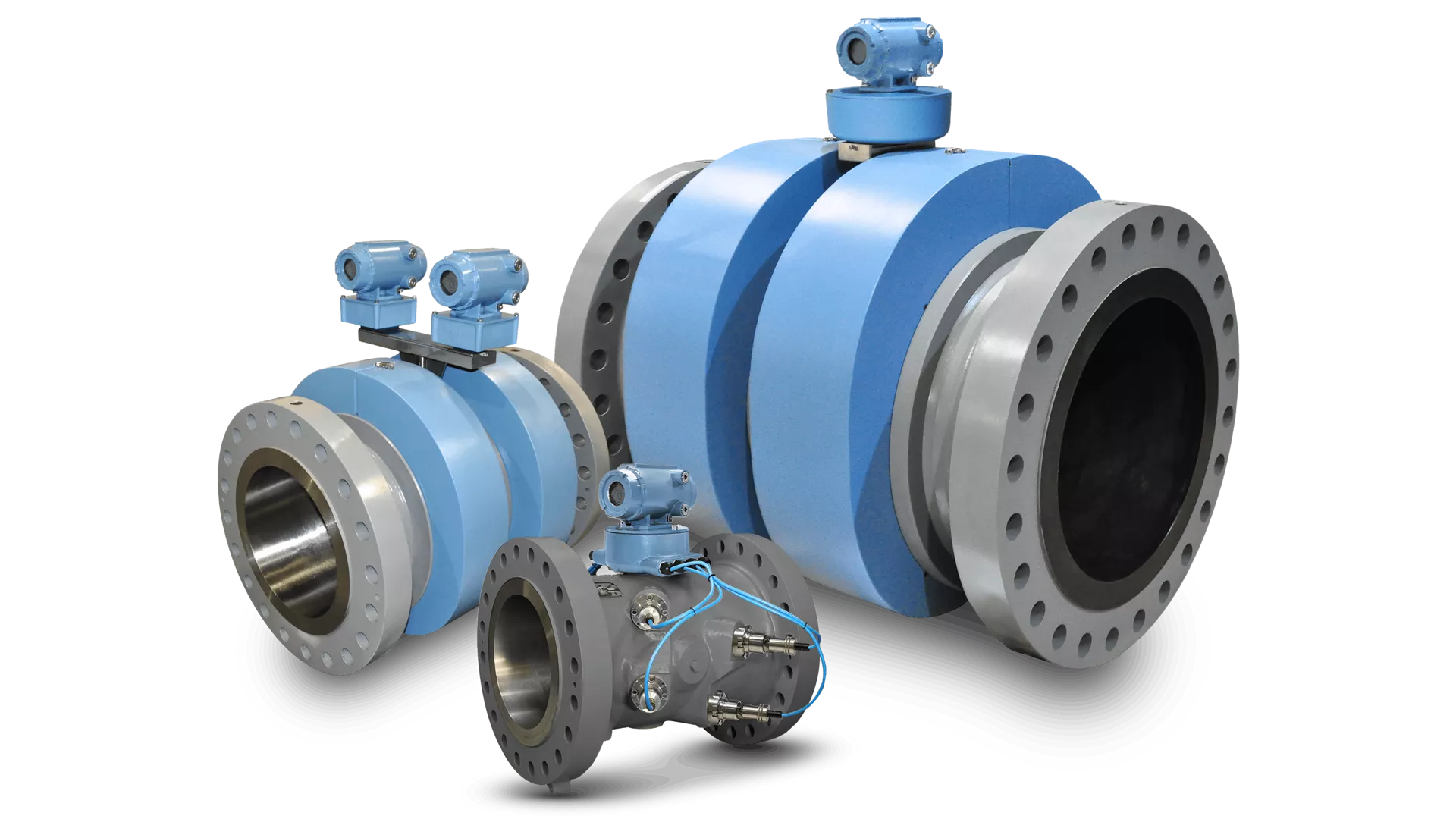

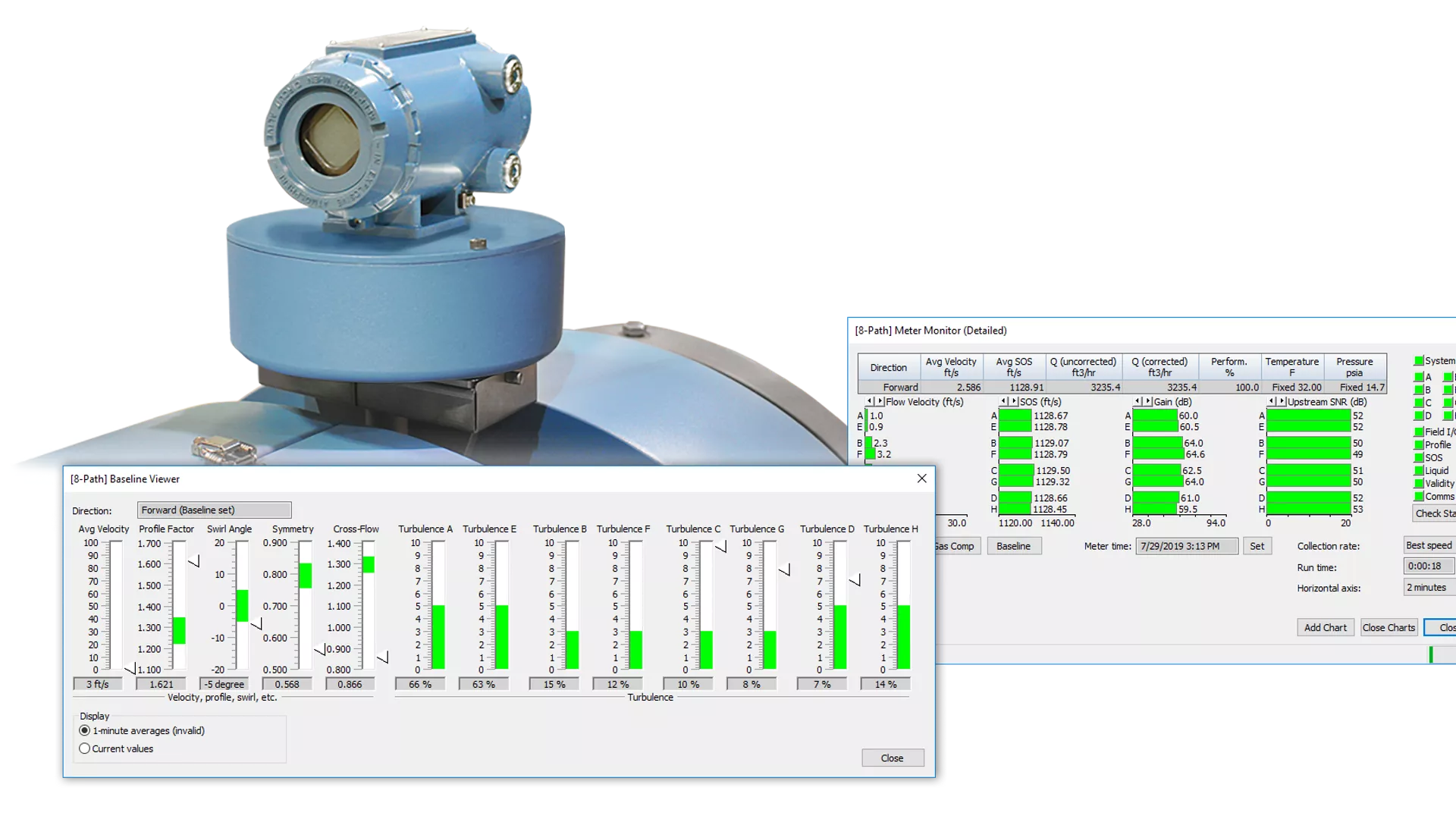

インライン超音波

超音波流量計は、高周波音波を使用して液体または気体の流量を測定する装置です。 機械部品に依存する代わりに、超音波信号が移動流体をどのように伝達するかを分析することで流量を決定します。​

超音波流量計には可動部分がなく、流路を妨げないため、最小限のメンテナンスと圧力損失なしで正確で信頼性の高い測定を提供します。​

超音波流量計は、流体に音波を送信し、流れがそれらの信号にどのように影響するかを分析することにより、流量を測定します。 センサは、流れに沿って、また流れに逆らってパルスを伝送します。 計測器は移動時刻の差を計算して流体の速度を決定し、それを流量に変換します。 非侵入型であるため、ﾌﾟﾛｾｽを妨げることなく正確に測定できます。

超音波流量測定の動作原理は、音波が移動流体中をどのように伝播するかに基づいています。​

測定には、主に 2 つの原理があります。​

1. トランジットタイム（飛行時刻）​
2. ドップラー効果​

どちらのﾒｿｯﾄﾞも同じコアコンセプトに依存しています。

超音波信号の挙動の変化により、流体がどれくらい速く移動しているかが明らかになります。 Rosemount™ 超音波流量計は、高精度の取引用アプリケーション向けに伝搬時間に依存しています。​

超音波流量計は、最初に流体の速度を決定し、それを体積流量に変換することによって流量を計算します。​

流量 = 速度 × 配管面積​

超音波測定は機械的な動作ではなく音響特性に基づいているため、幅広い条件下で高い精度を維持します。​

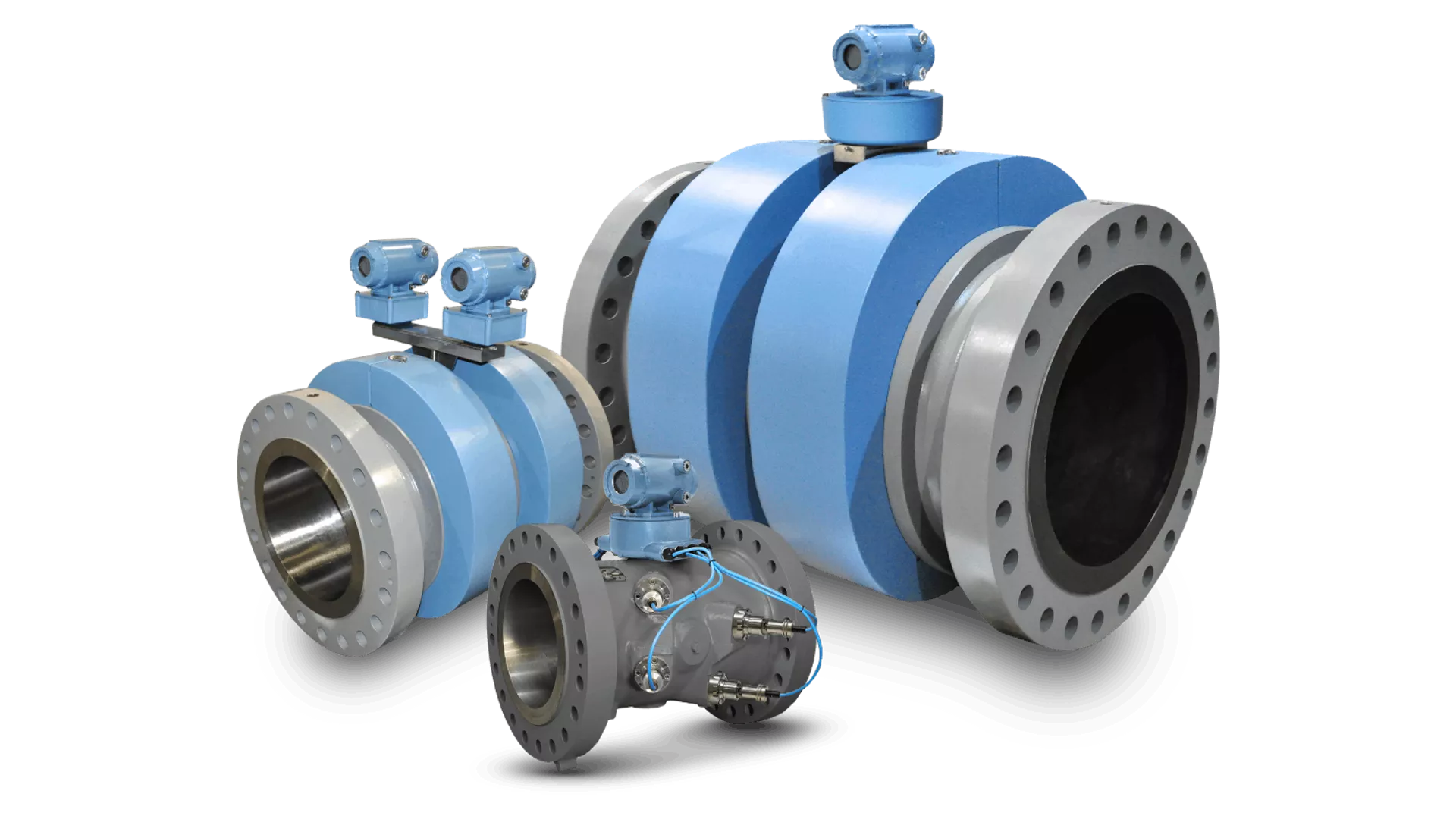

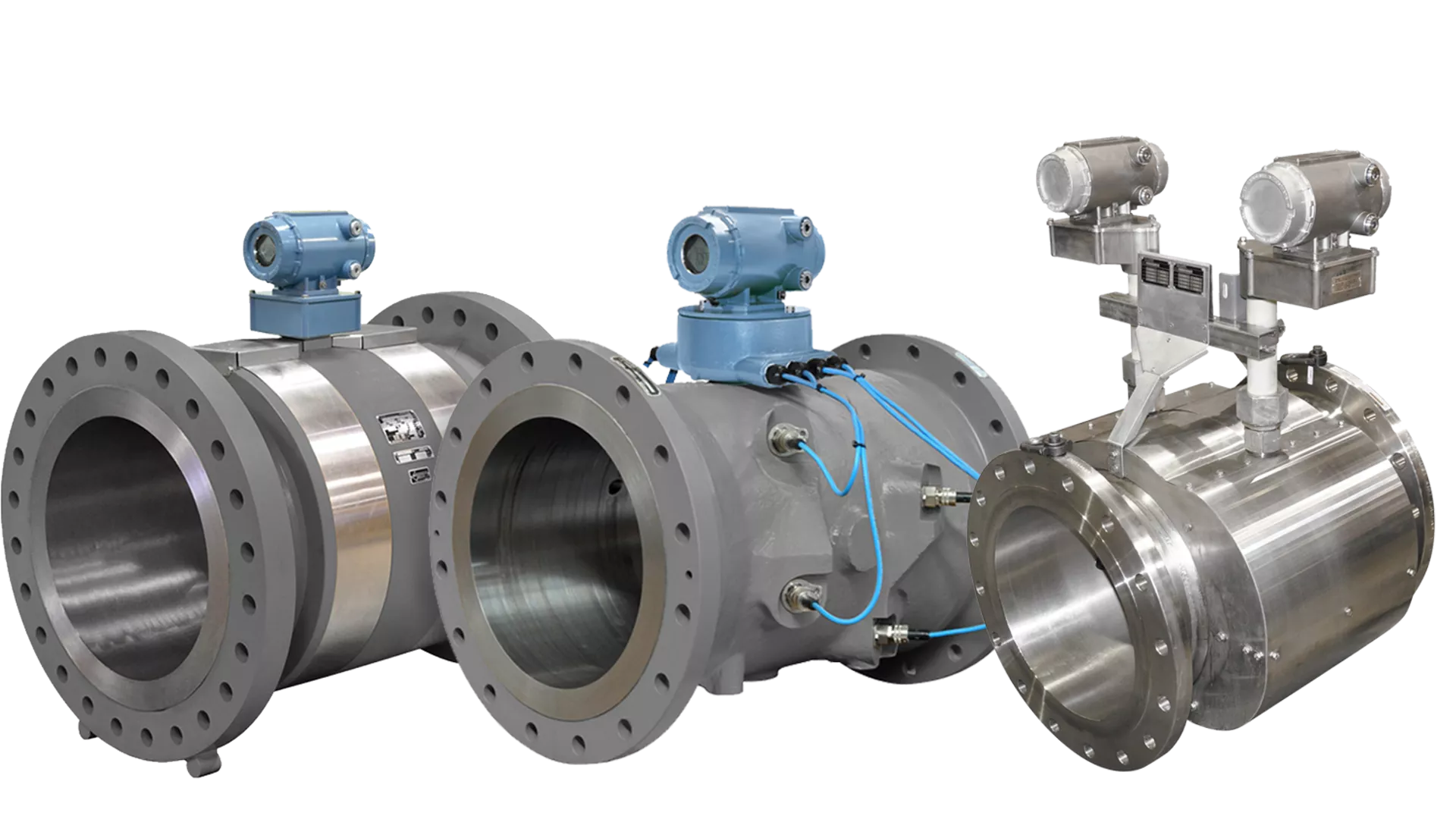

インライン超音波流量計は、高い精度が必要な場合に伝搬時間の原理を使用します：​

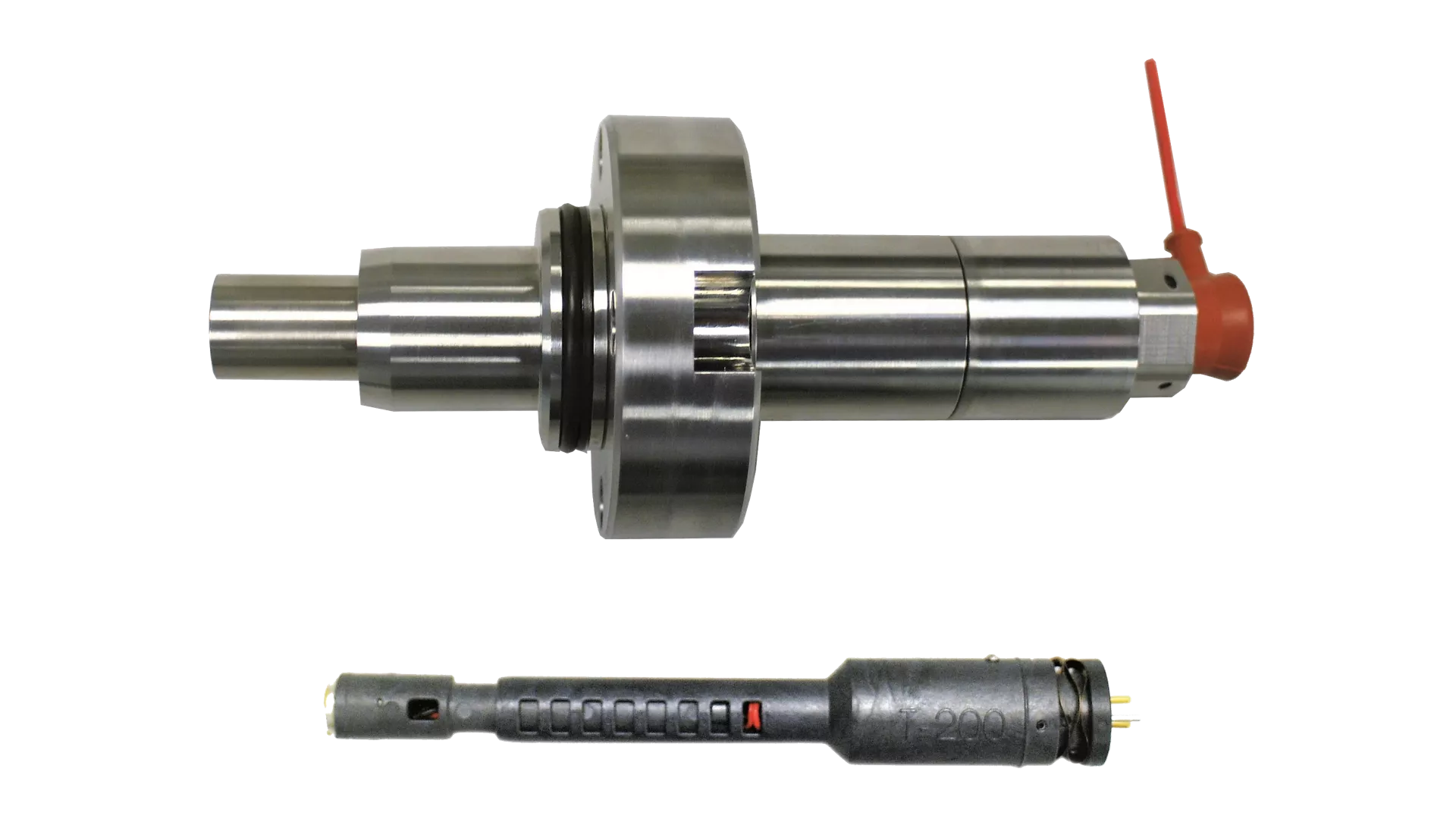

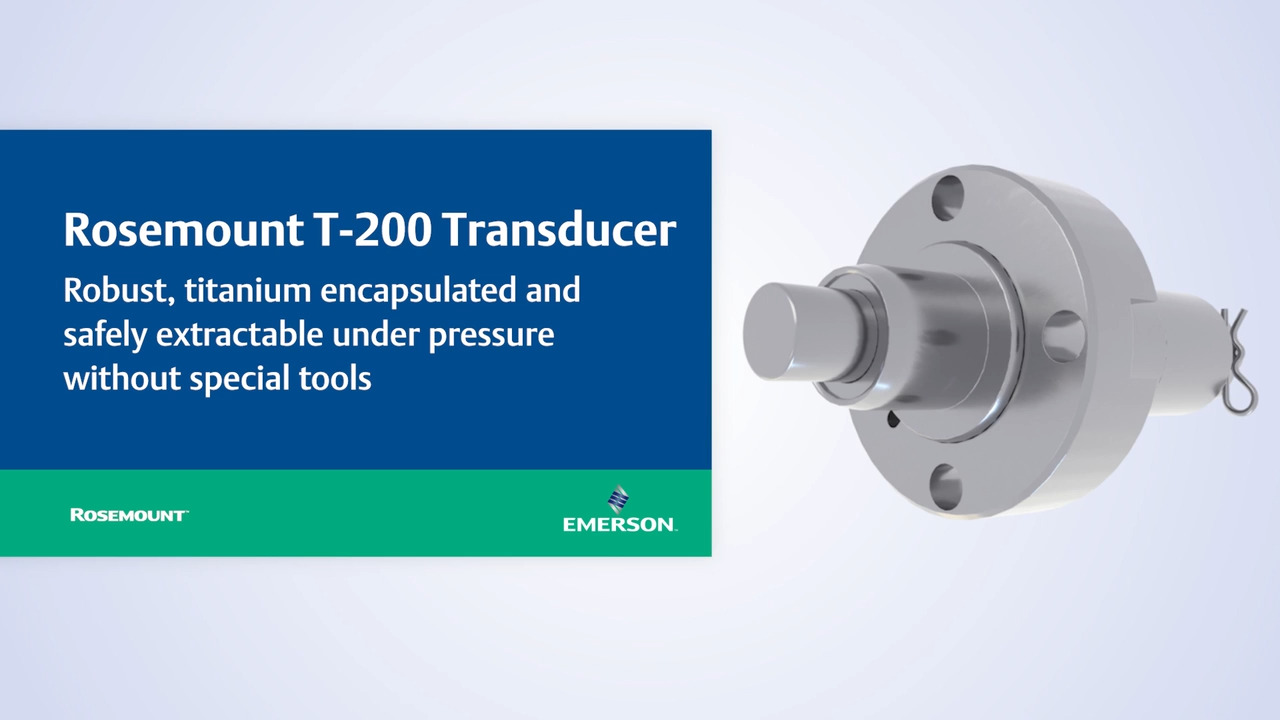

• 2つ以上のセンサがパイプを横切って反対方向に超音波パルスを送信します​
• 下流に進むパルスは流れとともに速くなります​
• 上流に進むパルスは、流れに逆らうためより時間がかかります​
• 計測器はこの時間差を測定して流速と体積を計算します​

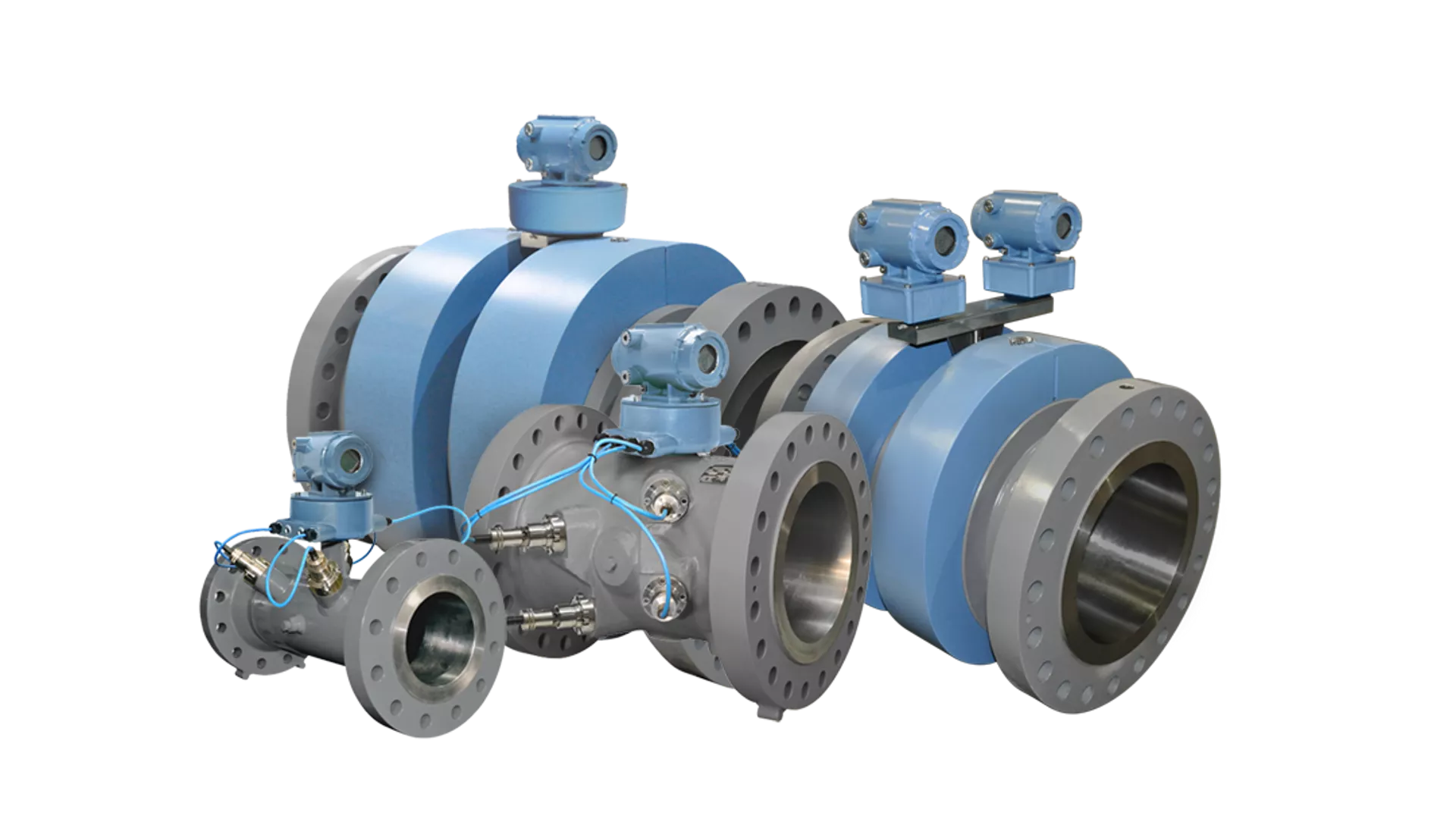

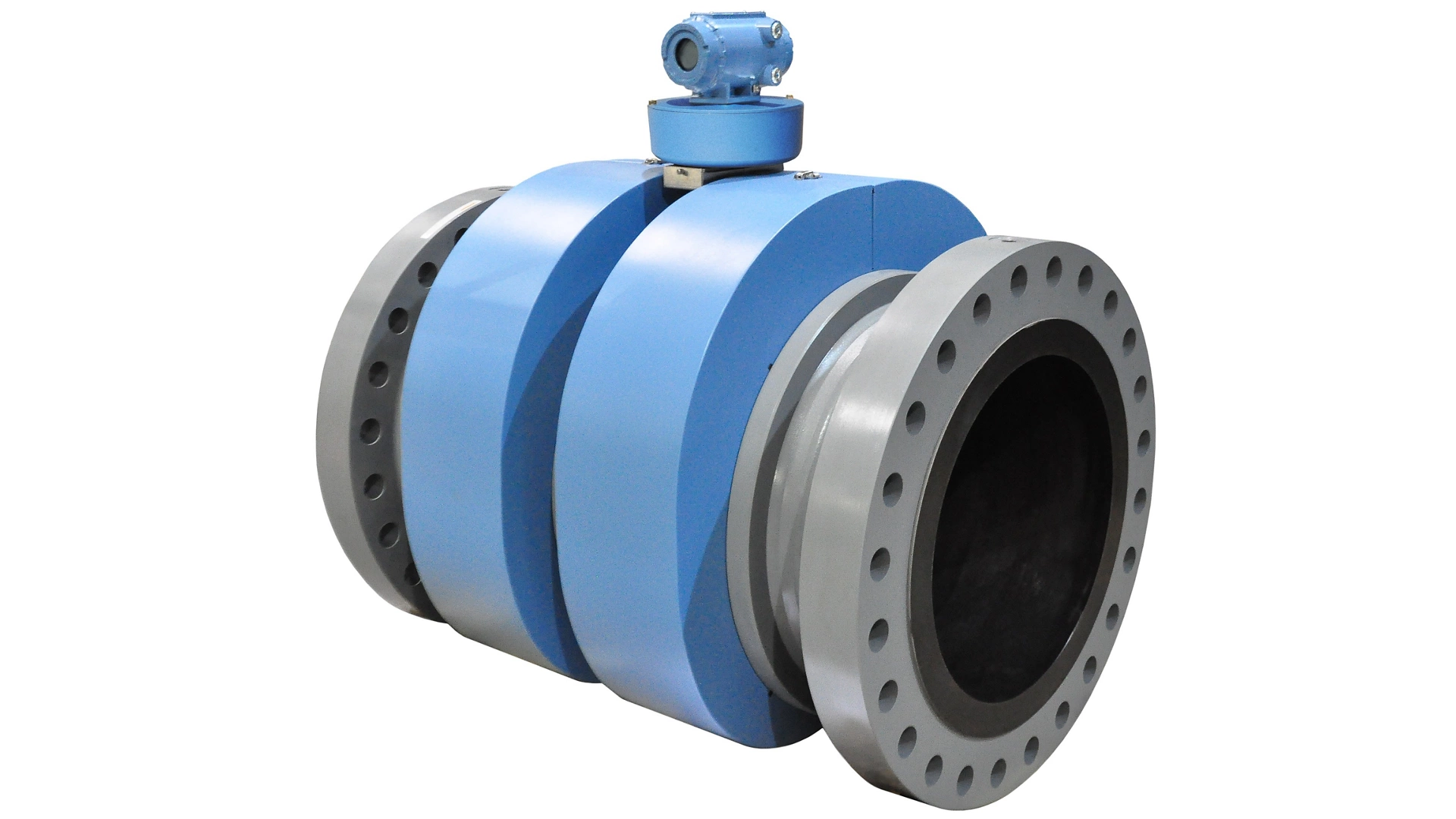

この方法は気体に最適で、幅広い動作条件にわたって高精度で再現性のある測定を実現します。​

流体に浮遊粒子や泡が含まれる用途では、超音波流量計はドップラー効果を使用する場合があります。​

• 送信された信号は流体中の粒子で反射します​
• 戻ってくる信号の周波数シフトは流速を示します​
• このﾒｿｯﾄﾞは、スラリー、廃水、または気泡を含む流れに一般的に使用されます​
