渦流量計は、産業用途において液体、気体、蒸気を正確に測定するために広く使用されています。 この比較では、最適な製品選定を支援するために、当社の主要な渦流量計モデルの主な特長を示します。
Products
Rosemount 渦流量計技術のご紹介

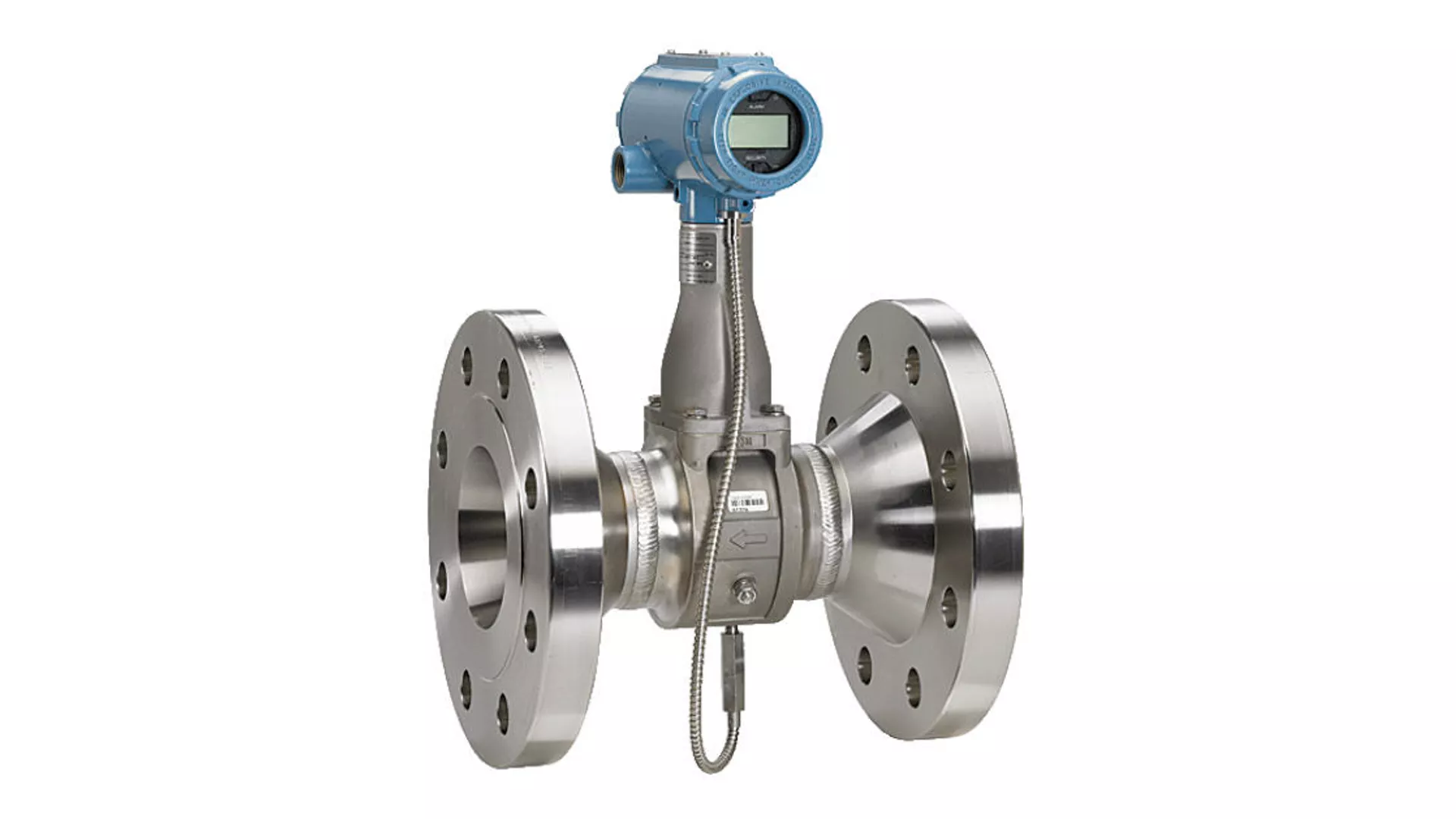

仕組み
渦流量計は、流体がシェダーバーを通過する際に発生する渦を利用するフォン・カルマン効果の原理で動作します。 これらの渦により、検知要素は流体の速度に比例した周波数で振動します。 体積流量は、パイプの断面積から算出されます。 質量流量の補正には、圧力および温度の入力を追加することができます。

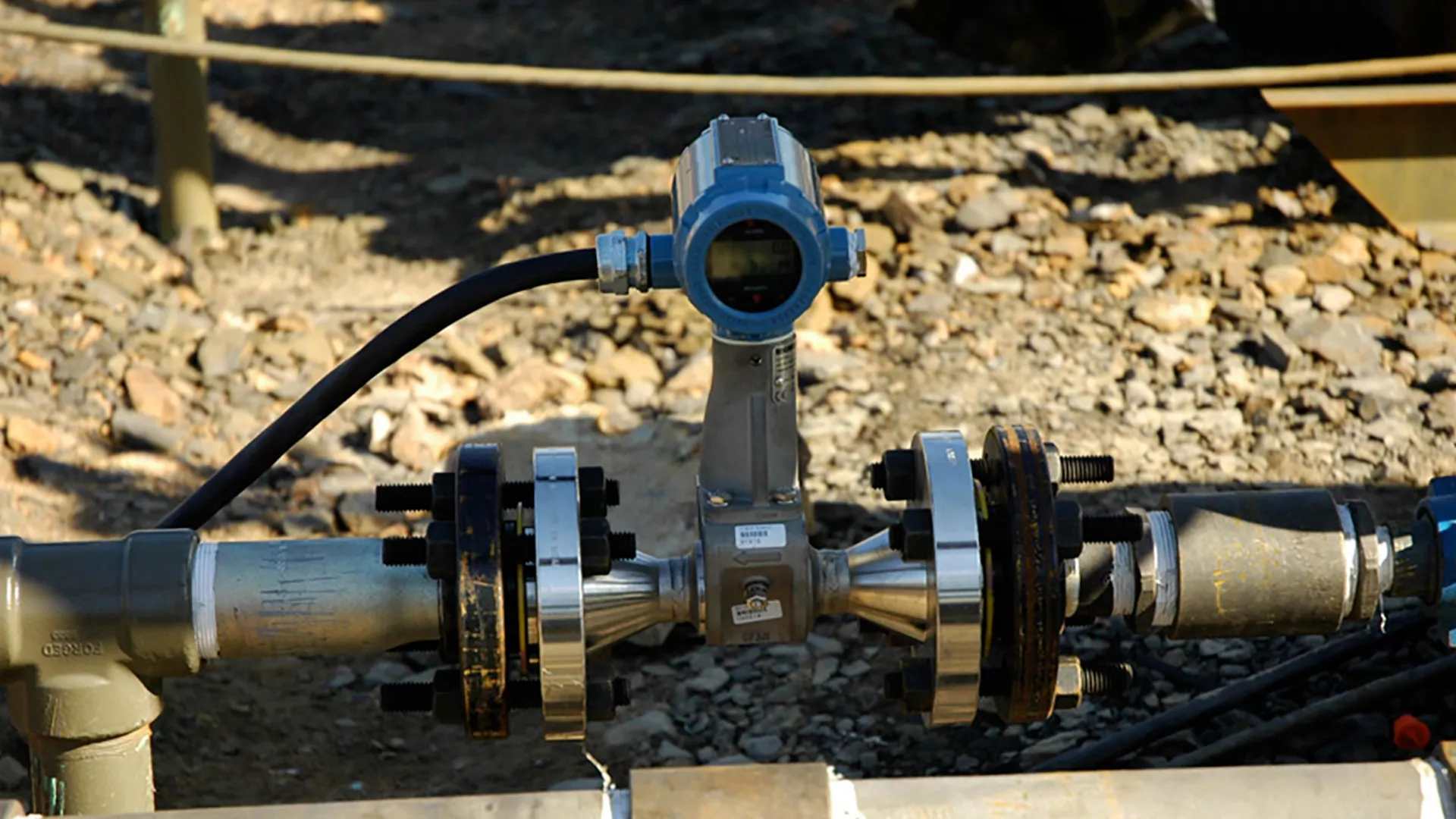

用途
渦流量計は、石油・ガス、精製、化学、石油化学、食品・飲料など、幅広い産業の多様なアプリケーションに適しています。 また、蒸気用途にも非常に効果的であり、地域エネルギーシステムや産業施設における蒸気噴射プロセスや蒸気測定にも活用されています。

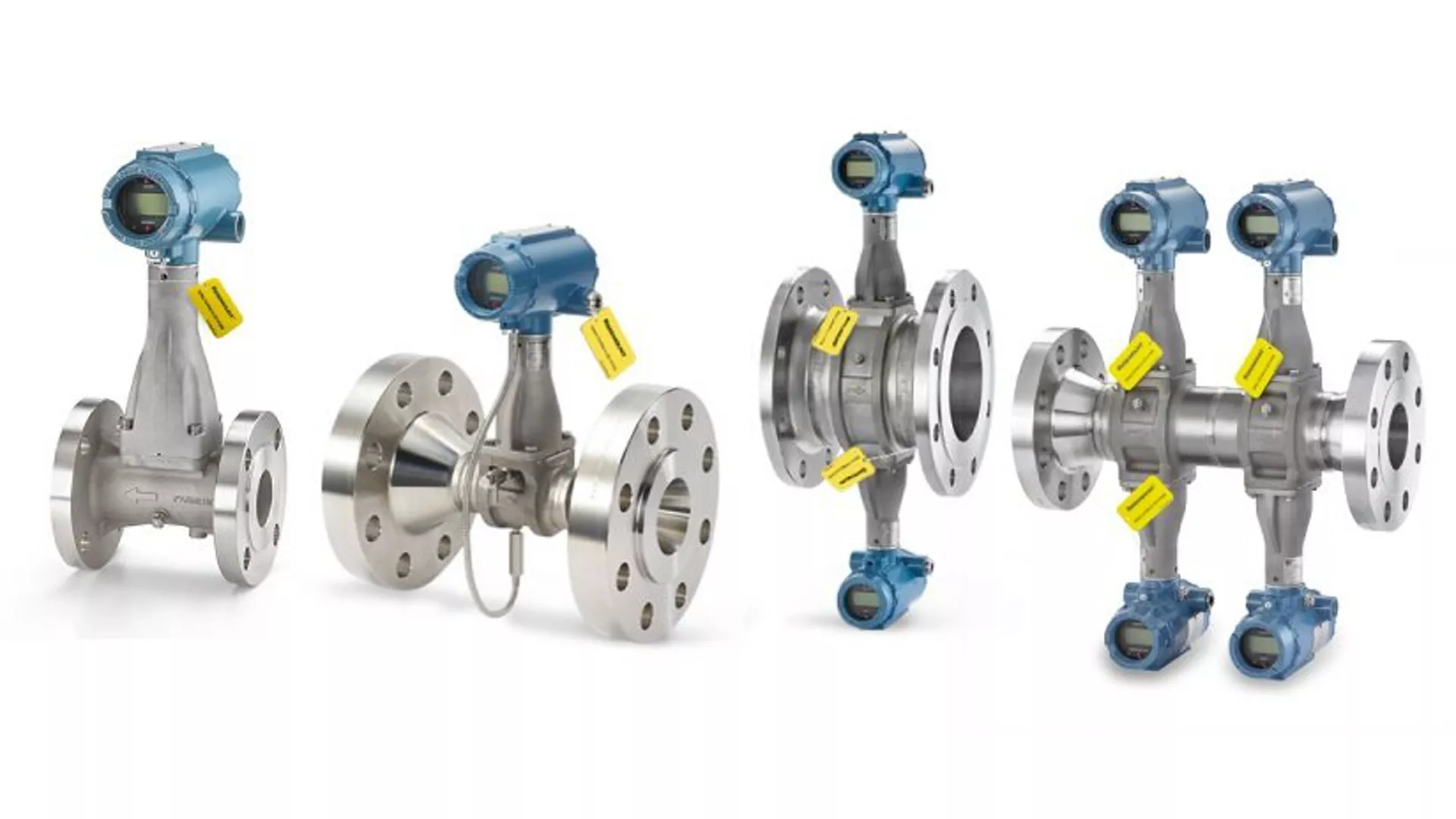

渦流量計の比較

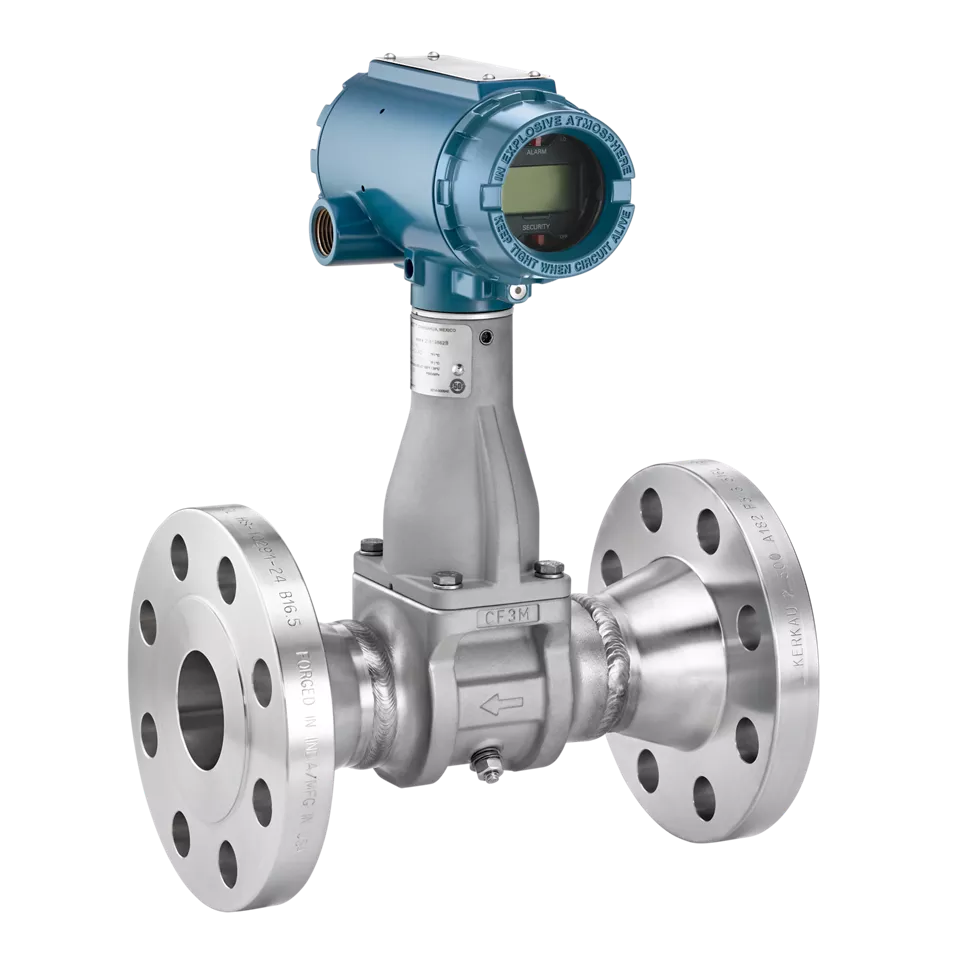

8800 フランジ付き渦流量計
ガスケットを使用しない非閉塞構造のメータ本体により、世界トップクラスの信頼性を実現。潜在的な漏れ箇所を排除することで、プロセスの可用性を最大化し、突発的なシャットダウンを削減します。

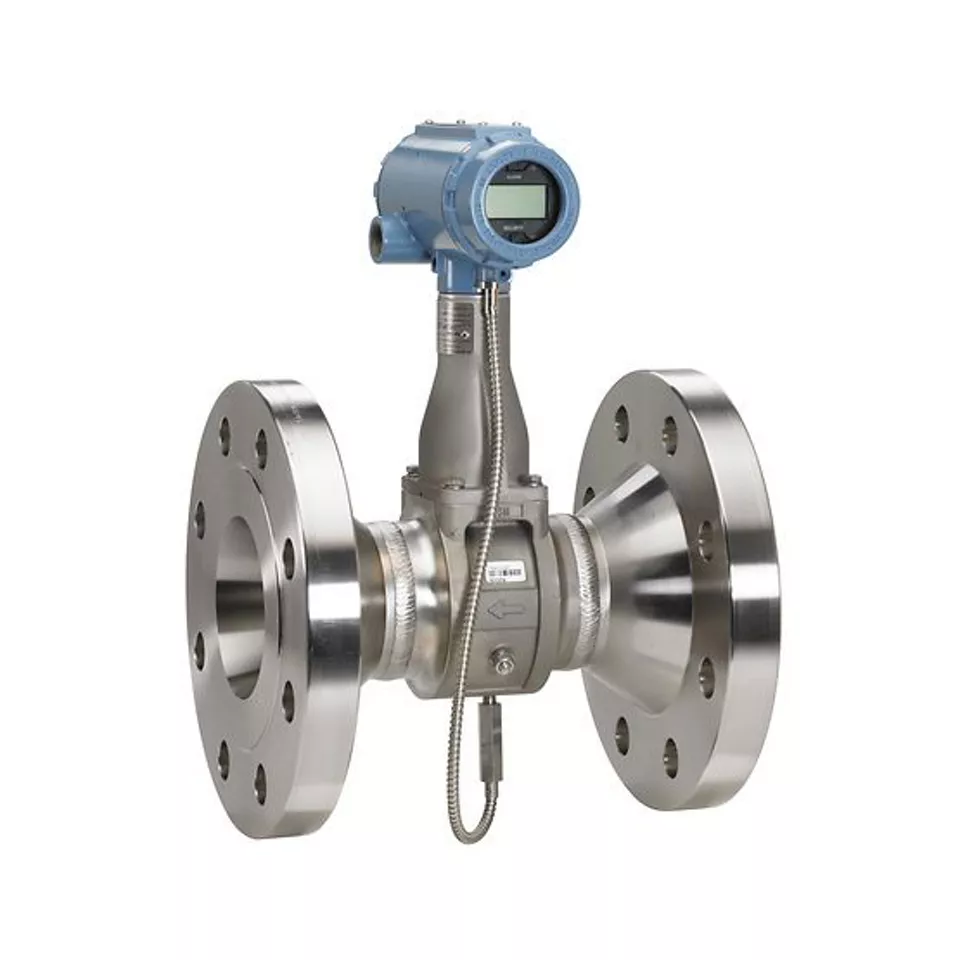

8800 MultiVariable™ 渦流量計

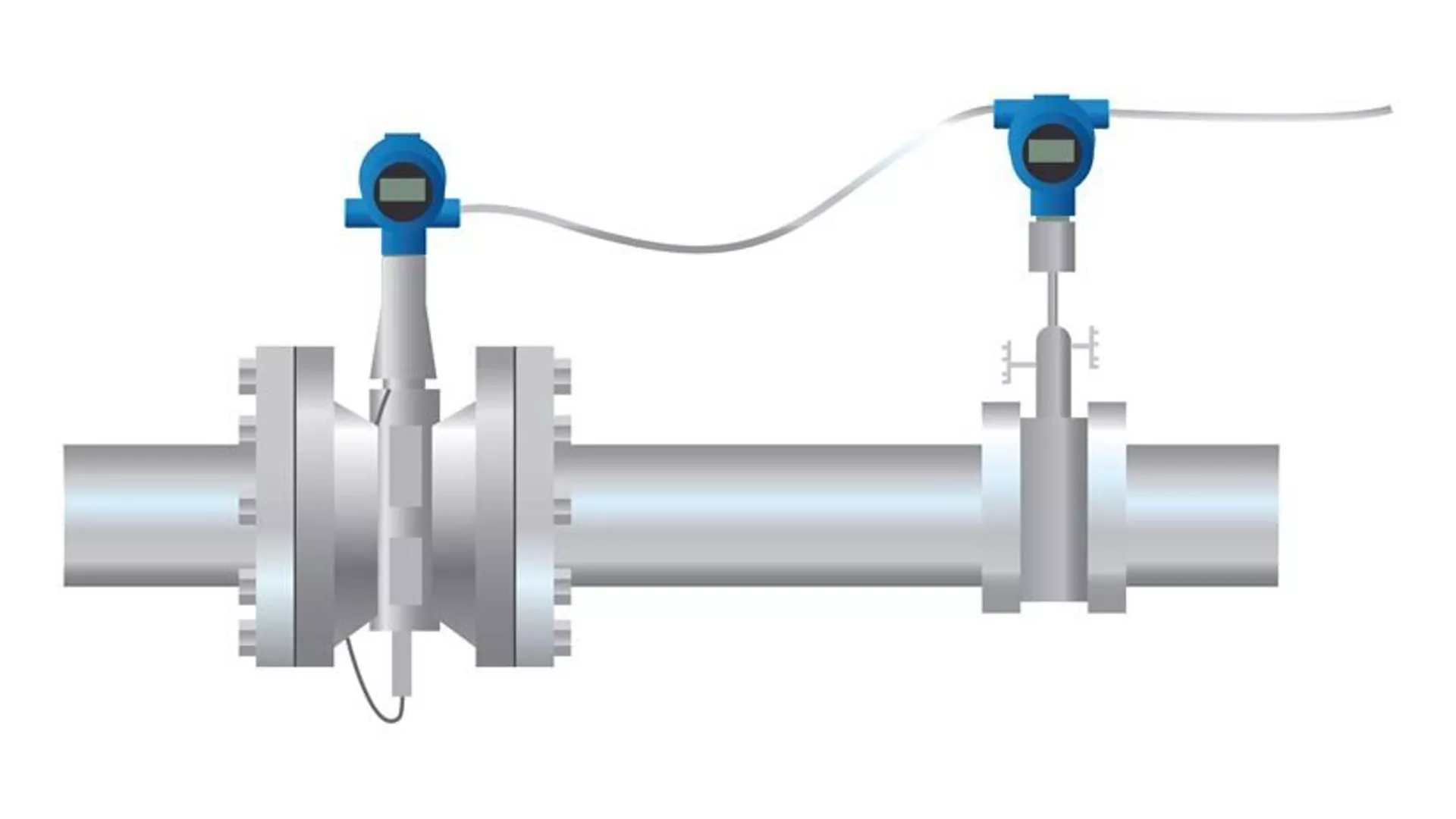

この流量計は、温度計と流量計を 1 台の高精度な計測機器に統合し、複数台を個別に設置するコストを削減します。 一体型の温度測定機能はプロセスから隔離されており、渦流量センサとは独立しています。

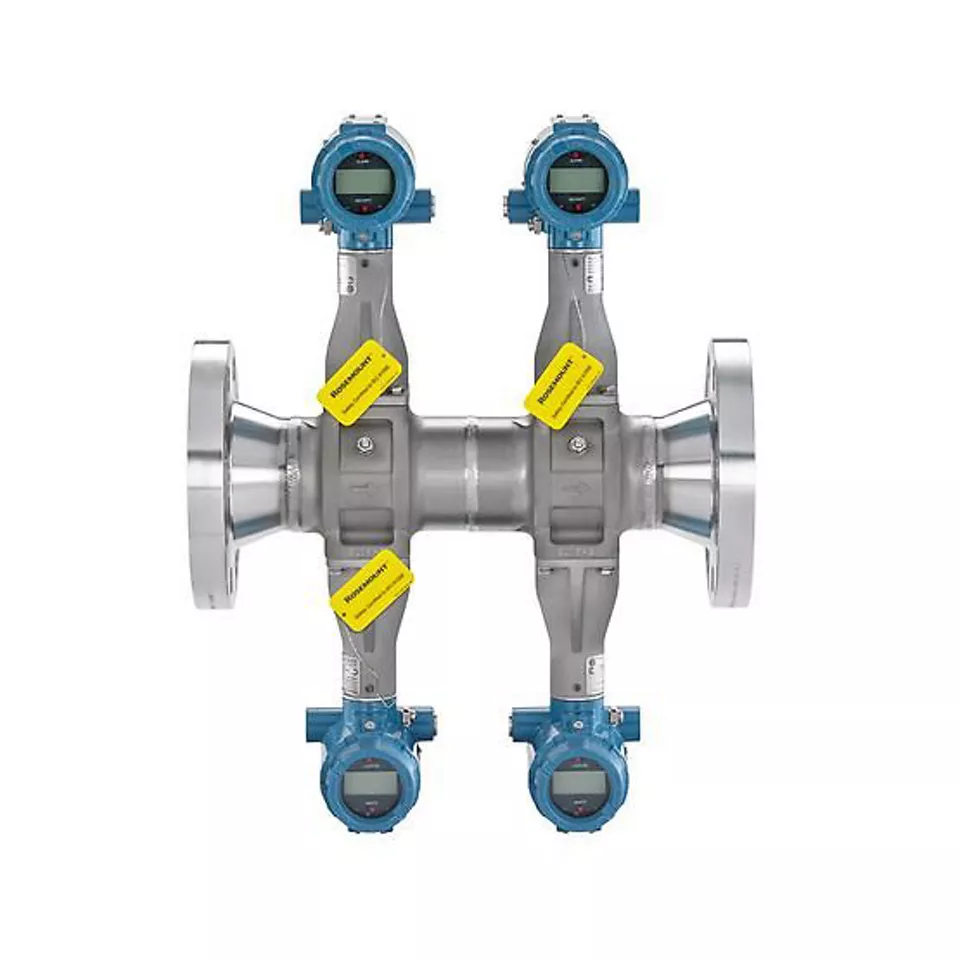

8800 クアッド渦流量計
Rosemount 8800 クアッド渦流量計は、「3 選 2 決」方式を採用して誤作動によるトリップを防止する、究極の冗長流量測定ソリューションであり、プロセス制御用に 4 台目の伝送器を統合しています。

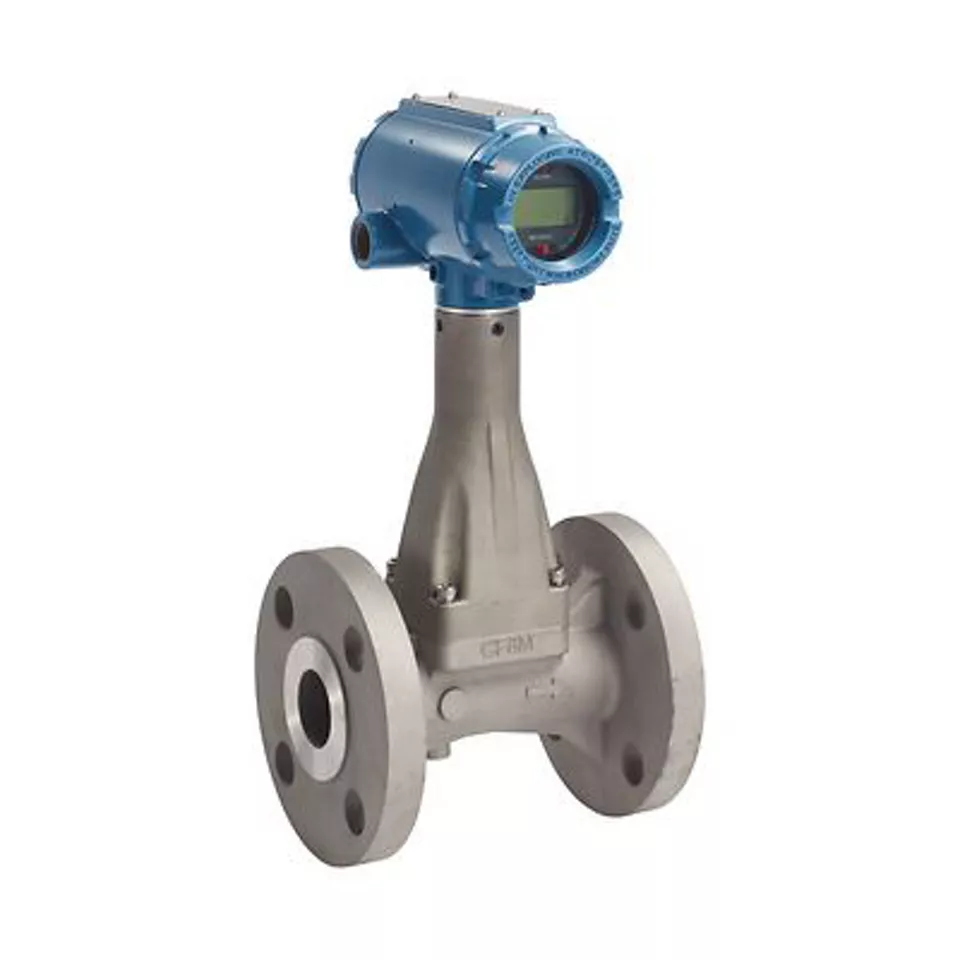

8600 渦流量計
クリーンな流体や蒸気を含む一般用途およびユーティリティ向けの流量計として最適化されており、振動に強く、可動部品がないため摩耗やダウンタイムを低減します。 導圧管やゼロ調整が不要で、設置が容易です。電子機器およびセンサの内部検証により、プロセスの把握性がさらに向上します。
リソース
ケーススタディ: Cannon 社、渦流量計の導入によりプロセス安全性を向上
ケーススタディ: 電力会社が飽和蒸気においてコストを削減し、性能と信頼性を向上
化学会社、Rosemount 8800 マルチ変数渦流量計により蒸気使用を最適化
よくある質問
渦流量計技術およびソリューションに関する一般的な質問への回答をご覧ください。 また、Emerson の渦流技術が信頼性、診断機能、安全性、ライフサイクルサポートの面で提供する価値の概要については、当社の パンフレットをご覧ください。
渦流量計は、ブラフボディによって発生する渦を検出し、フォン・カルマン効果の原理に基づいて液体・気体・蒸気の流量を測定する高性能な流量計です。 流体がブラフボディの周囲を流れると、交互に渦が発生し、その渦の発生頻度は流量に比例します。
渦流量計は、可動部品を持たないためメンテナンスが不要で、高精度かつ液体・気体・蒸気など幅広い用途に対応します。 8800 モデルは、独自の一体鋳造構造のメータ本体を採用し、潜在的な漏れ箇所を完全に排除しています。
渦流量計は、化学プロセス、エネルギー管理、HVAC システム、水処理プラントなど、さまざまな業界で広く使用されています。 液体、気体、蒸気の流量測定に最適で、さまざまな運用環境で柔軟に使用できます。
精度は、不適切な設置や直管長の不足、流体特性、外部振動などの要因によって影響を受ける可能性があります。 適切な設置、流れの整流、そして用途に合った流量計の選定によって、最適な精度を確保できます。
渦流量計は体積流量を測定しますが、一体型または外部の圧力・温度補正機能を利用することで、質量流量の補正測定が可能です。 これは、運転条件によって密度が変化する蒸気やガスの用途において、特に重要です。
