ウォーターカット計測器

ウォーターカット計測器は、流体混合物の物理的または電気的特性を測定し、含まれる水分の割合を判定します。

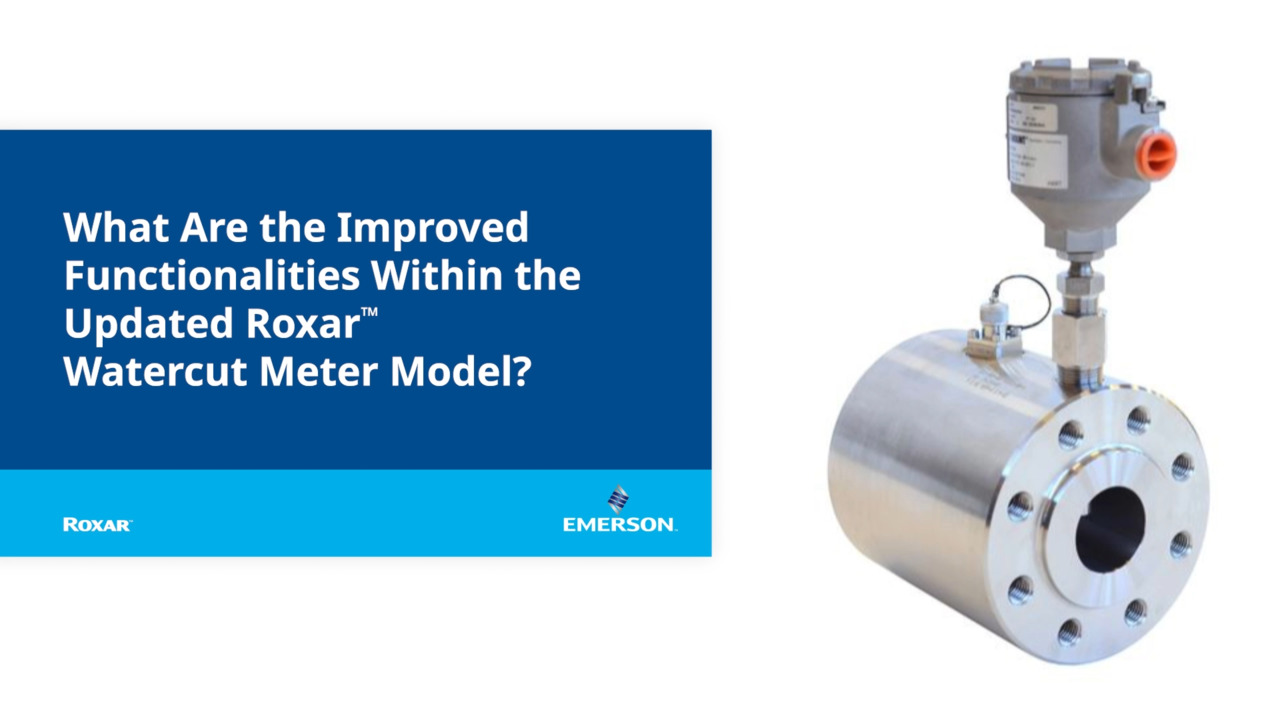

Emerson の Roxar™ ウォーターカット計測器は、フルボア型マイクロ波共振技術を使用して、この測定をインラインで行います。 マイクロ波信号は流れる混合物と相互作用し、その応答は水と炭化水素の誘電特性の影響を受けます。これにより、計測器はパイプ断面全体のウォーターカットを定量化できます。 このアプローチにより、分離や部分サンプリングを必要とせず、さまざまな流動状態において代表性のある測定が可能になります。 継続的かつ信頼性の高いウォーターカット測定が求められるパイプライン、セパレータ出口、配分システムなどで広く使用されています。

正確なウォーターカット計測は、信頼性の高い生産配分、プロセスの最適化、貯留層管理に不可欠です。

Emerson の Roxar™ ウォーターカット計測器は、これらの目標をサポートする高精度なリアルタイム測定を実現します。 正確なウォーターカットデータは、油と水の体積計算に直接影響し、収益配分、セパレータ制御、流量保証に関する判断にも影響を与えます。また、多大な運用コストとなる生産水の処理・廃棄を効率的に管理することも可能にします。 不正確な測定は、配分ミス、非効率的な処理、化学薬品やエネルギーの過剰使用、貯留層の誤った解釈につながる可能性があります。 これは、精度が財務面および運用面の結果に直接影響するパイプライン、カストディトランスファー地点、マルチウェル生産システムにおいて特に重要です。

フルボア型マイクロ波共振技術は、プローブ式、サンプリング式、その他のインライン計測技術と比較して、実際の現場条件において、最も安定した代表性の高いウォーターカット計測を実現します。

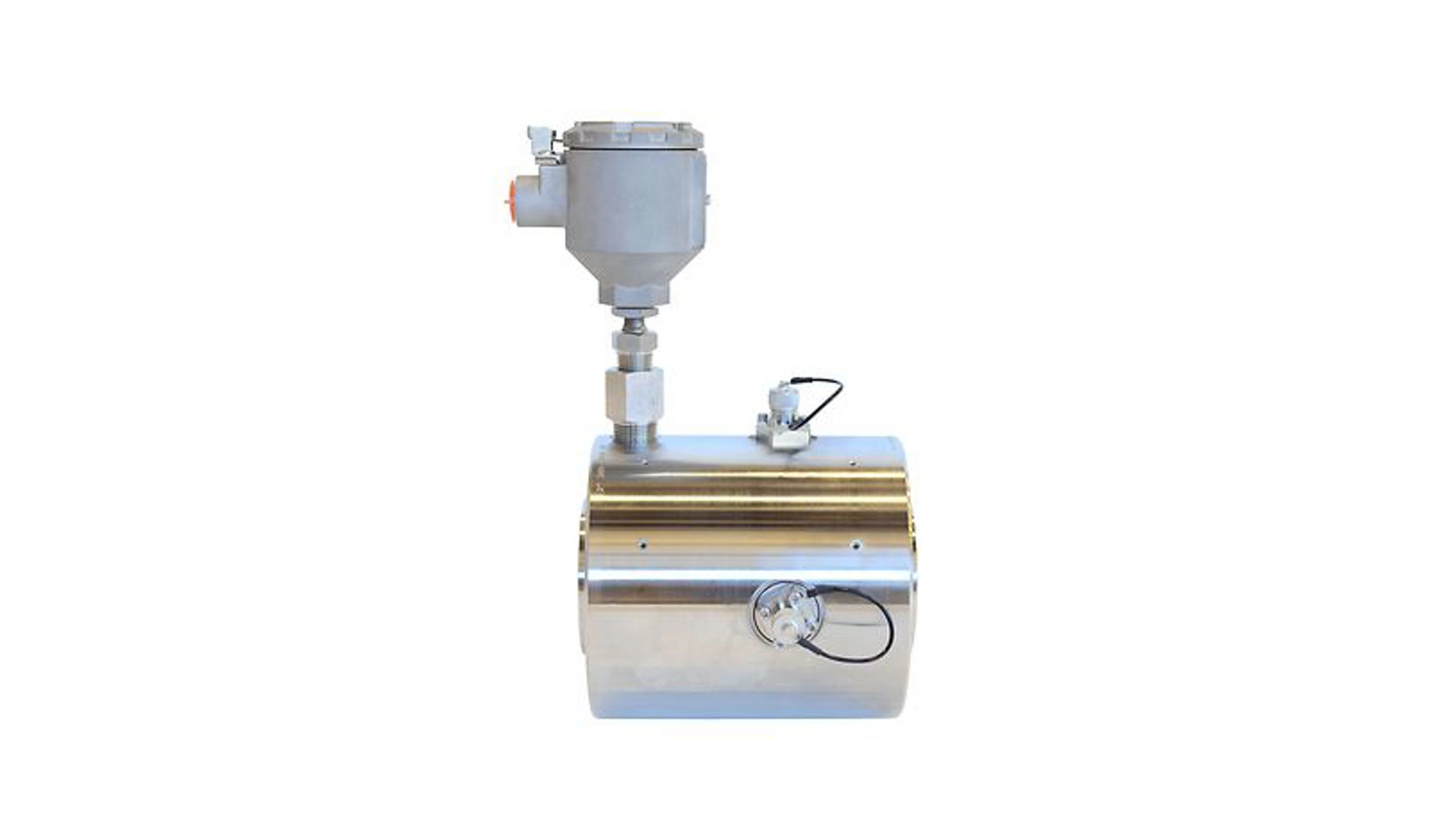

Emerson の Roxar™ ウォーターカット計測器は、フルボア型マイクロ波共振技術を使用して、連続的なリアルタイムウォーターカット計測を実現します。 挿入型プローブやサンプリングシステムとは異なり、フルボア測定ではパイプ断面全体を測定するため、相分離、成層化、相間のスリップによって生じる誤差を排除できます。 また、マイクロ波共振は、塩分濃度、エマルション、流動状態の変化に対して本質的に堅牢です。一方、他の技術は、流体特性の変動、付着物、または限られたサンプリング形状の影響を受けやすく、動的な条件下ではドリフトや精度低下につながる可能性があります。 これにより、流動プロファイルが不均一かつ継続的に変化するパイプライン、セパレータ出口、配分またはカストディトランスファー用途において、一貫性のある高精度な測定を実現できます。

フルボア型インラインマイクロ波計測は、流体が十分に混合されている場合、セパレータ出口とパイプラインの両方に適しています。

Emerson の Roxar™ ウォーターカット計測器は、これらのさまざまな設置ポイントに柔軟に導入できるように設計されています。 セパレータ出口では、計測器が油質を継続的に監視します。一方、パイプラインでは、代表性のあるフルフロー計測を実現することで、生産配分および会計用計測をサポートします。 この技術はサンプルポイントではなく流体全体を測定するため、適切な混合条件が維持されていれば、どちらの用途でも安定した計測が可能です。 これにより、上流生産および中流輸送システムに適用できます。

ウォーターカット計測器に関する単一のグローバル規格はありませんが、計測には、精度とトレーサビリティに関して認められた業界慣行を満たすことが求められます。

Emerson の Roxar™ ウォーターカット計測器は、会計用計測に求められる品質の計測性能が必要な用途で使用されています。 オペレーターは通常、カストディトランスファーおよび生産配分に関して API、ISO、および各社固有のガイドラインを参照するため、検証済みの測定方法と文書化された不確かさが必要となります。 連続インライン計測システムは、適切に検証され、サンプリング手順によって裏付けられている場合、受け入れられることがよくあります。 これは、パイプラインでのカストディトランスファー、輸出計測、製油所の受入システムに適用されます。 これらのワークフローでは、API MPMS や ISO の計測ガイドラインなどの規格が一般的に参照されます。

ウォーターカットは、水の流量と液体全体の流量の比率として計算され、パーセントで表されます。

Emerson の Roxar™ ウォーターカット計測器は、マイクロ波共振技術を使用してウォーターカットをインラインで直接計測します。 この測定値は、流体混合物の誘電特性から導き出されます。水と炭化水素は異なる電磁応答を示すため、これらの特性を定量化することで各相の割合を決定できます。 これにより、分離や手動サンプリングに依存せず、ウォーターカットを継続的かつリアルタイムに計算できます。 継続的な液相計測が必要なパイプライン、セパレータ出口、配分システムなどで広く使用されています。

ウォーターカット計測器は、オイルストリーム内の含水量を継続的かつ正確に測定することが求められる場合に使用されます。

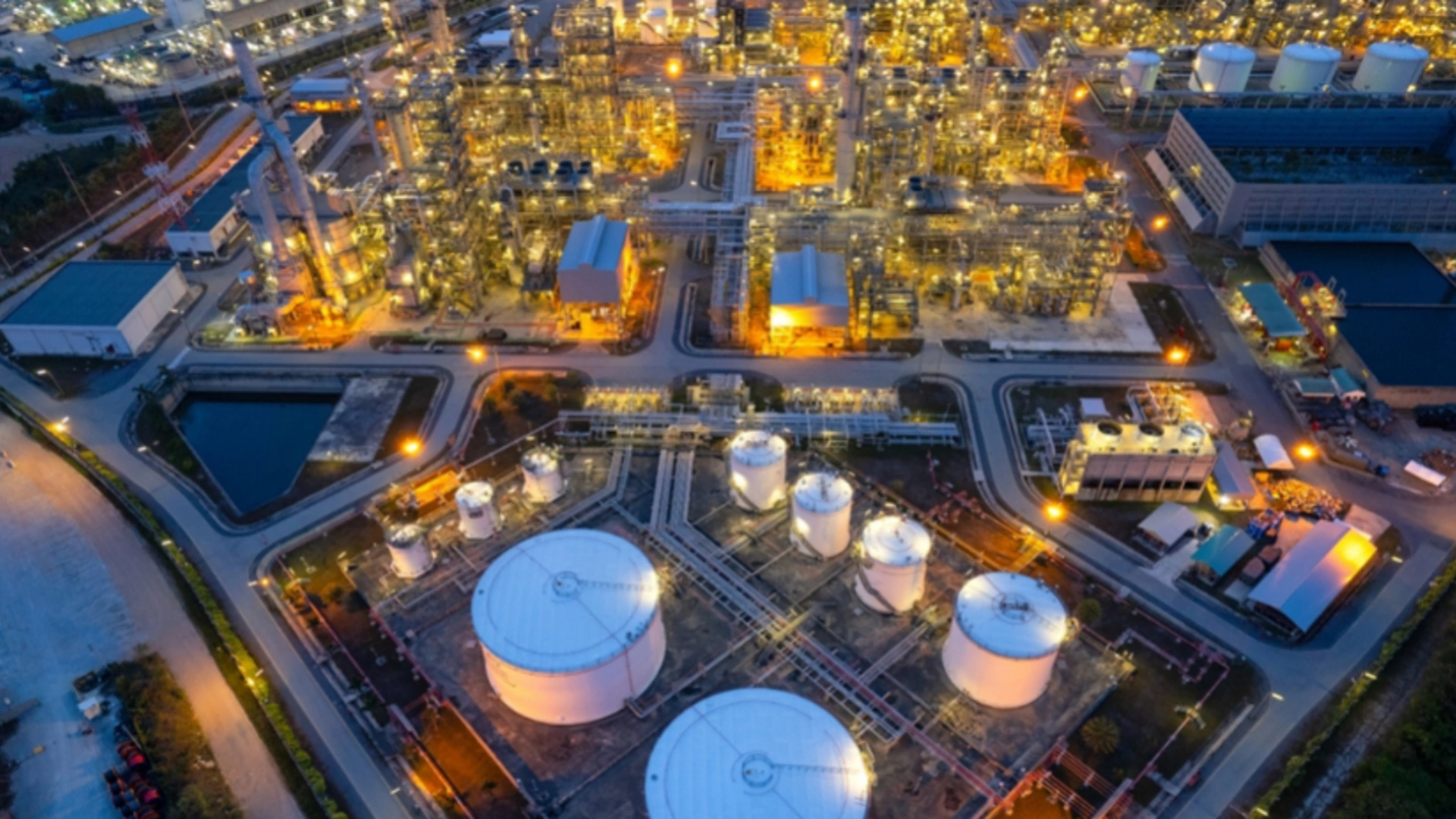

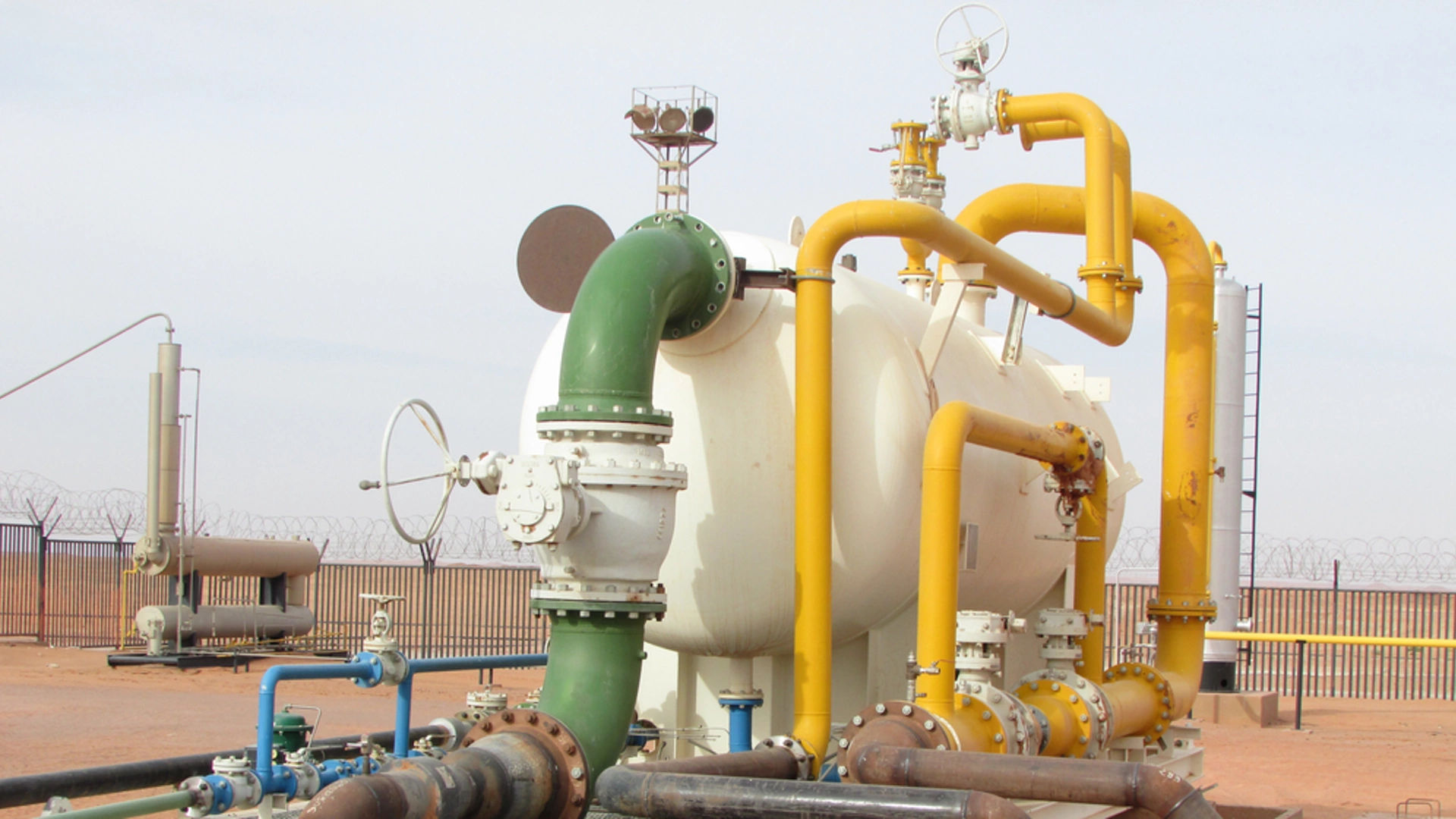

Emerson の Roxar™ ウォーターカット計測器は、インライン計測ソリューションとして、上流、中流、下流の各工程で使用されます。 上流工程では、セパレータ出口を監視して分離を最適化し、生産品質を追跡します。中流工程では、製品仕様への適合を確保することで、カストディトランスファーおよび輸送計測をサポートします。下流工程では、製油所やパイプラインの品質管理に使用され、正確な含水量の測定が処理効率と製品価値に直接影響します。 一般的な設置箇所には、三相セパレータのオイルレグ、パイプラインの計測ポイント、製油所の入口ストリームなどがあります。 これらの用途では、運用上および会計上の意思決定をサポートするため、安定した継続的な計測が求められることがよくあります。

最も重要なステップは、校正サンプルが実際の流動条件を十分に代表していることを確認することです。

Emerson の Roxar™ ウォーターカット計測器を使用すると、できるだけ測定点の近くで採取したサンプルでインライン校正を行うことができます。 正確な結果を得るには、サンプルが計測器で測定される流体と同じ組成および流動条件を代表している必要があります。理想的には、安定した運転状態で適切なサンプリング箇所からサンプルを採取します。 これにより、誘電測定値をラボの基準データと直接比較できるため、校正精度の向上と測定の信頼性の維持に役立ちます。 これらの手法は、カストディトランスファー、生産配分、その他の高精度な監視用途において特に重要です。

測定値のドリフトは、通常、流体特性の変化、付着物の蓄積、または不適切な校正によって引き起こされます。

Emerson の Roxar™ ウォーターカット計測器は、マイクロ波共振技術を使用して、本質的にドリフトのない計測を実現するように設計されています。 プローブ式の技術とは異なり、測定原理は時間の経過によって変化しませんが、ワックスの堆積やサンプリングのばらつきなどの外部要因によってドリフトが発生する可能性があります。 代表性のあるサンプルを用いた定期的な検証と傾向の監視により、問題を早期に検出して修正できます。 これは、生産配分やカストディトランスファーなど、価値の高い用途において特に重要です。

通常、インラインウォーターカット計測は、作業負担の軽減とデータ品質の向上により、手動サンプリングと比較してライフサイクルコストを低減できます。

Emerson の Roxar™ ウォーターカット計測器を使用すると、頻繁なサンプリングやラボでの分析が不要になります。 継続的な計測によりリアルタイムデータが得られるため、運用上の遅延や人的エラーを削減できます。また、メンテナンスの手間を抑えた設計により、長期的な介入コストを最小限に抑えることができます。 これにより、初期の設備投資が必要であるにもかかわらず、プロセス制御を改善し、総所有コストを削減できます。 これは、オフショア生産、リモート設置、高頻度の監視が必要な用途において特に重要です。

ウォーターカットは液体全体の流れに占める水の割合を表し、BS&W（塩基性沈殿物と水）には、分離後に測定した水と固体の両方が含まれます。

Emerson の Roxar™ ウォーターカット計測器 は、分離せずに流動中の流体からウォーターカットを直接計測します。 関連していますが、ウォーターカットは液相に含まれる水の割合を指すのに対し、BS&W はカストディトランスファーおよびタンク会計で使用される用語で、セパレータを用いたサンプリングまたはラボ分析によって得られる、水、不純物、固形物の合計を表します。 そのため、BS&W の値は分離効率やサンプリング条件に左右されます。一方、ウォーターカットは、下流での処理に左右されることなく、継続的かつリアルタイムでプロセスの状態を把握できます。 この違いは、エマルション、固形分濃度、運転条件が変化する可能性のある生産および配分システムにおいて特に重要です。 BS&W の計測方法は、一般に API MPMS などの業界規格に準拠しています。

ウォーターカットは、インライン計器、サンプリングシステム、またはテストセパレータを使用して現場で測定されます。

Emerson の Roxar™ ウォーターカット計測器は、フルボア型マイクロ波共振技術を使用して連続インライン計測を提供します。 グラブサンプリングやセパレータテストとは異なり、インライン計測器は流動中の流体の含水率を直接測定するため、相分離、サンプリングバイアス、過渡的な流動条件によって生じる誤差を排除できます。 静電容量プローブ、光学式技術、部分流量センサーなどの他の技術では、流体の一部しかサンプリングできない場合があるため、不均一な条件下では測定の代表性が低下する可能性があります。 このため、パイプライン、坑井試験システム、および生産割り当て環境でインラインのフルボア測定が特に重要になります。

通常、貯留層が成熟し、炭化水素に比べて水の生産量が増加するにつれて、ウォーターカットは時間とともに増加します。

Emerson の Roxar™ ウォーターカット計測器を使用すると、オペレーターはこれらの変化をリアルタイムで継続的に監視できます。 貯留層の圧力が低下したり、水圧入によって生産が支えられたりすると、水のブレークスルーが発生し、水油比が上昇することで、生産流体の組成が変化します。 この進行は、コーニング、チャネリング、ウォーターフロントの進行などの貯留層の動態を反映しており、生産効率に直接影響します。 この傾向は、成熟油田、水攻法による操業、増進回収プロセスで一般的に見られます。
