計測機器

ガスクロマトグラフ​

気体または液体の流れを監視しなければならない広範囲のプロセス用途で、成分の拡張分析を行います。​

Products

仕組み

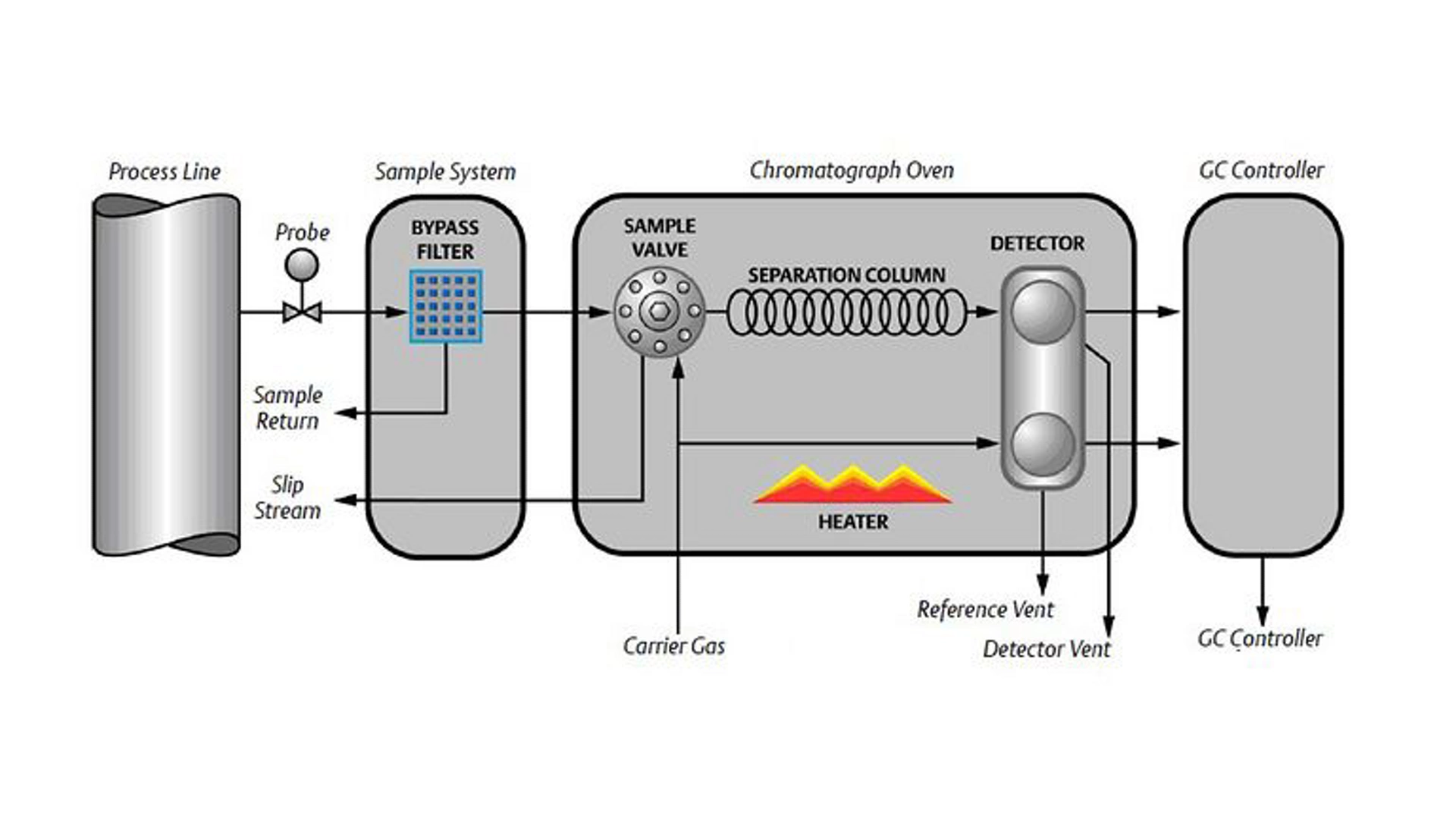

Gas Analysis GC Fundamentals​

ガスクロマトグラフィの基本​

Emerson の Rosemount™ 天然ガスクロマトグラフは、重要なガス測定用途向けに設計されています。 管理輸送用の C6+ BTU/CV、炭化水素の露点計算による複雑な C9+ 分析、配管の健全性のための追跡汚染物質の監視 (H2S 付きの C6+ を含む)、および LNG または NGL の製品品質を処理します。​

Gas Chromatographs Mon2020 Software

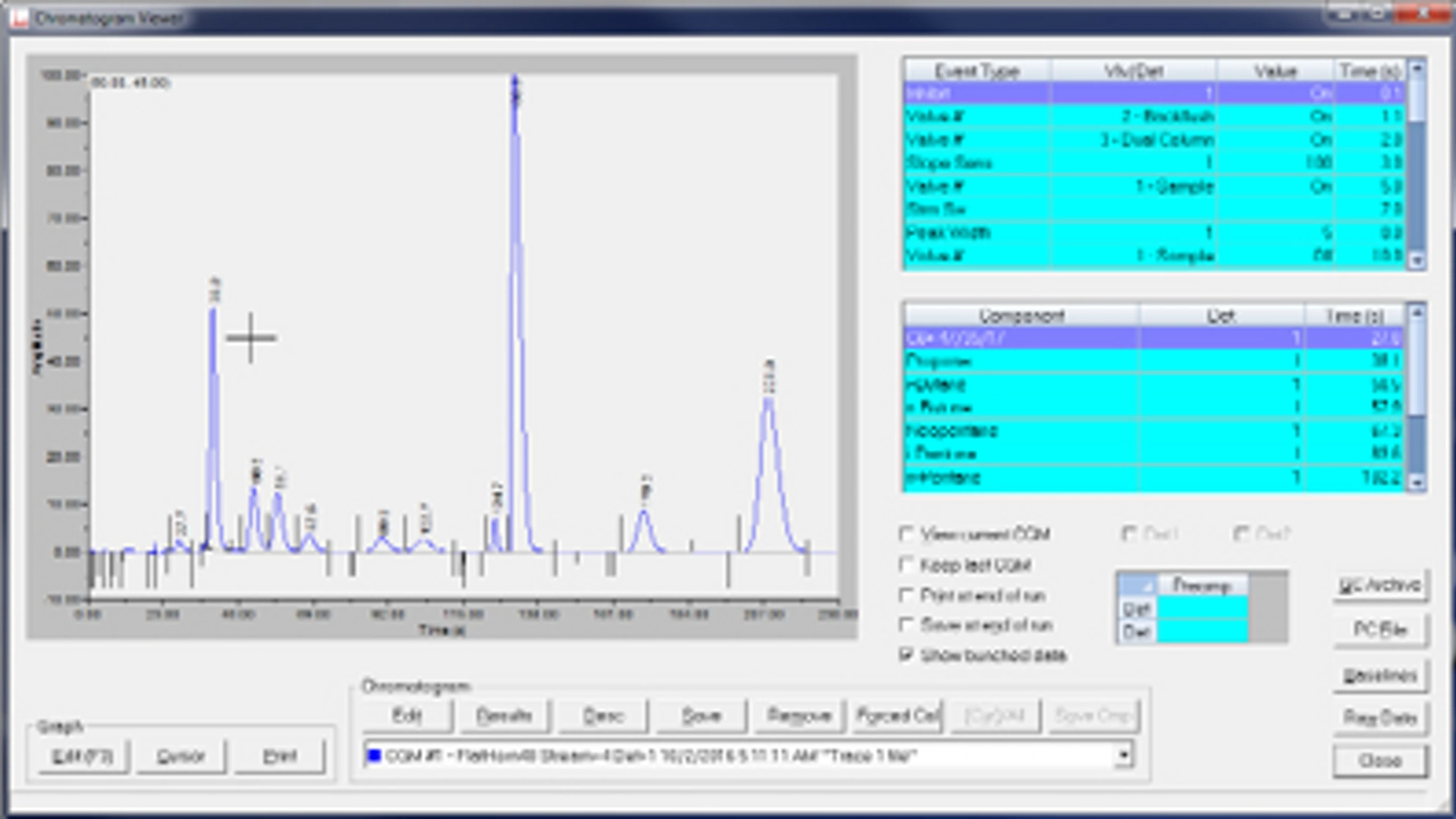

Mon2020 ソフトウェア

EmersonのRosemount™ GCは使いやすいMONソフトウェアを備えており、オペレーターがローカルまたはリモートで分析器を設定、操作、管理し、GC性能の分析と洞察を提供することを可能にします。 MONソフトウェアは、企業ネットワーク上で通信し、重要なデータを安全に保存し、クロマトグラム、ｱﾗｰﾑ履歴、メンテナンスログなどの詳細レポートを生成することができます。

Gas Analysis GC Sample Handling Systems

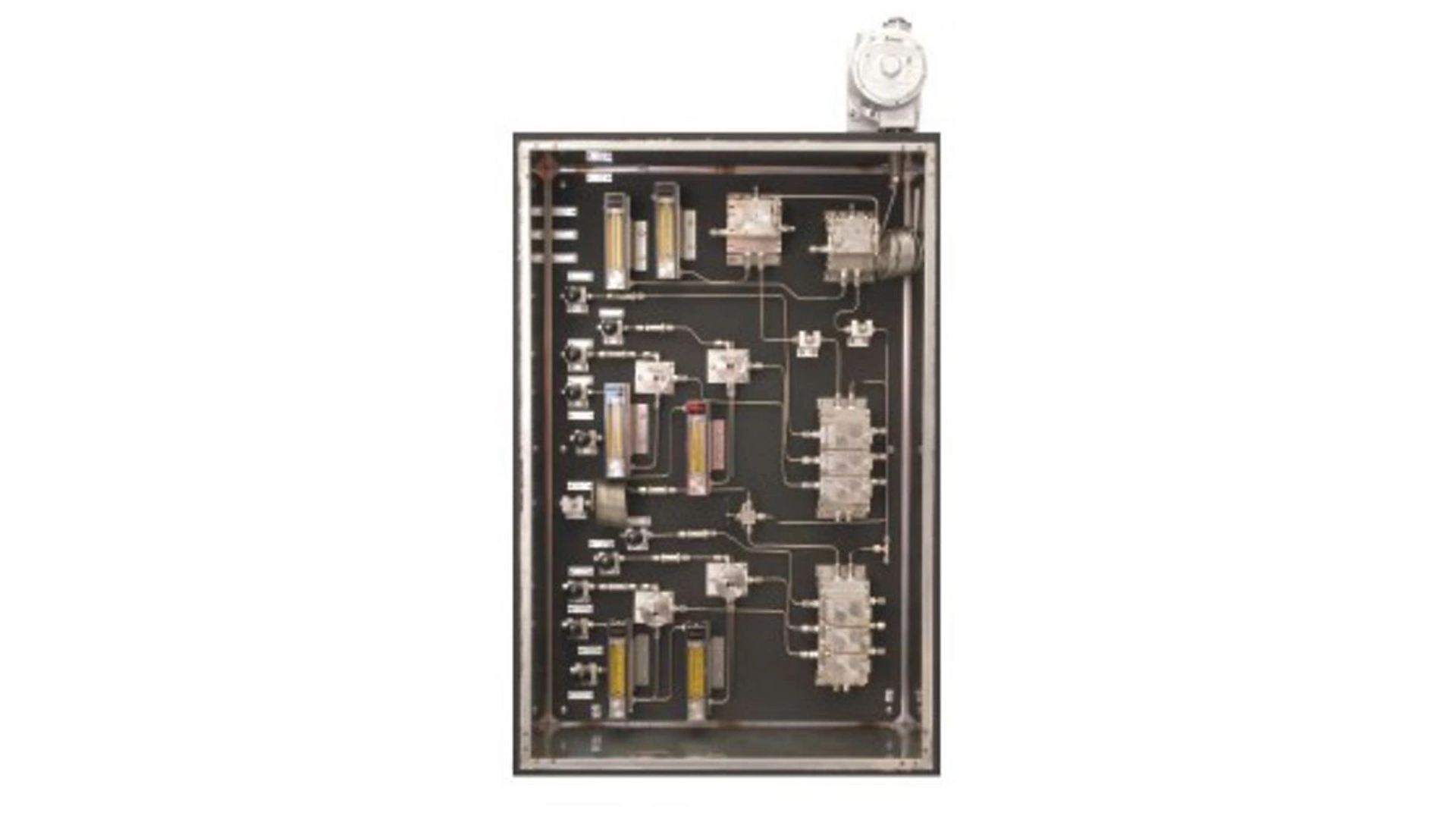

サンプル処理システム​

GC は測定するサンプル品質に等しいので、Emerson のガスクロマトグラフは特定の用途向けにカスタム設計されています。 加熱/オープンパネル設計、地域分類定格コンポーネント、自動校正/検証、および信頼性が高く安定したサンプル抽出のためのさまざまなサンプルプローブが特徴です。

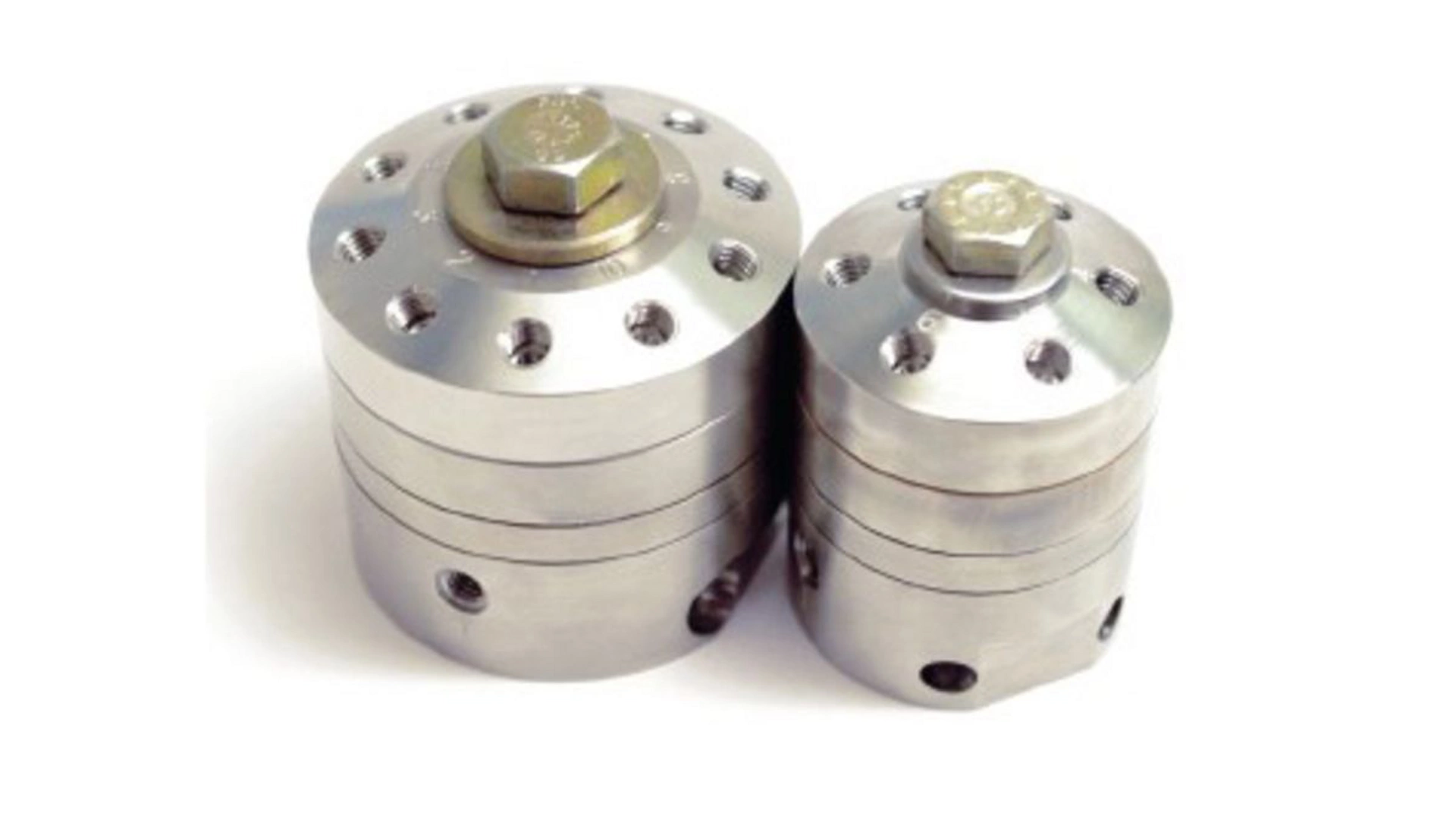

Gas Analysis GC Columns and Valve

カラムとバルブ

Emerson の Rosemount™ GasChromatographs は、両面ダイアフラム作動を備えた 6 または 10 ポートバルブを使用し、スプリング、O リング、潤滑油を排除し、耐久性と低メンテナンスを実現します。 内部の動きを最小限に抑え、迅速な作動を実現し、マイクロパックド/キャピラリーカラムに最適です。 機能には、アクセスが容易で、邪魔にならないサンプルフロー、回転液体噴射バルブ、および一生の保証が含まれます。​

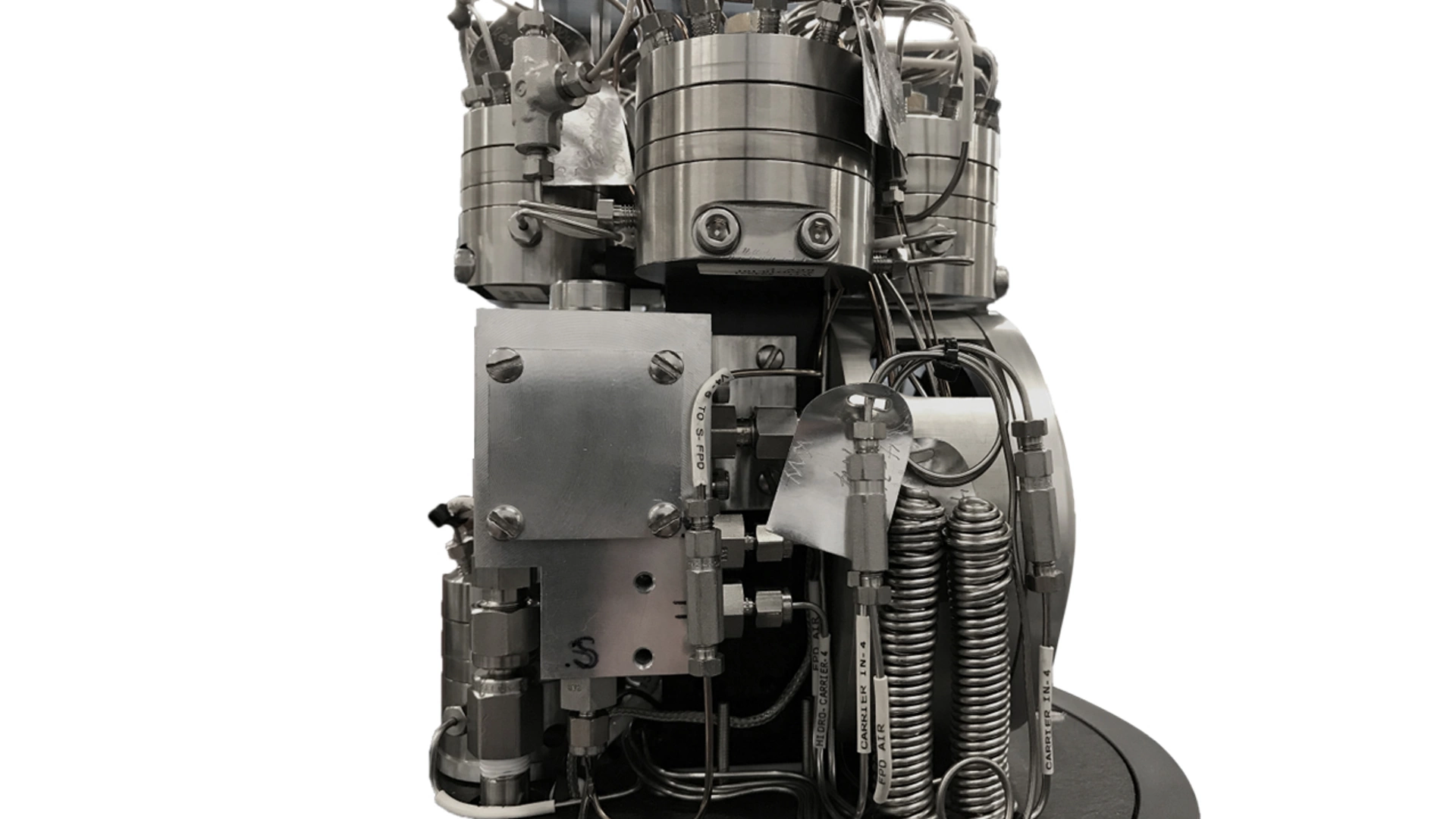

Gas Analysis GC Detectors

検出装置

Rosemount™ GC は、プロセスアプリケーションのさまざまなニーズに対して、複数の検出器タイプを使用できます。 これには、超低ppm までの測定用熱伝導度検出器 (TCD)、ppb レベルの炎イオン化検出器 (FID)、微量の硫黄化合物を検出する炎光光度検出器 (FPD) が含まれており、割合のレベルから低いppmまでのコンポーネントの正確で信頼できる測定が可能です。

Gas Analysis GC Communications

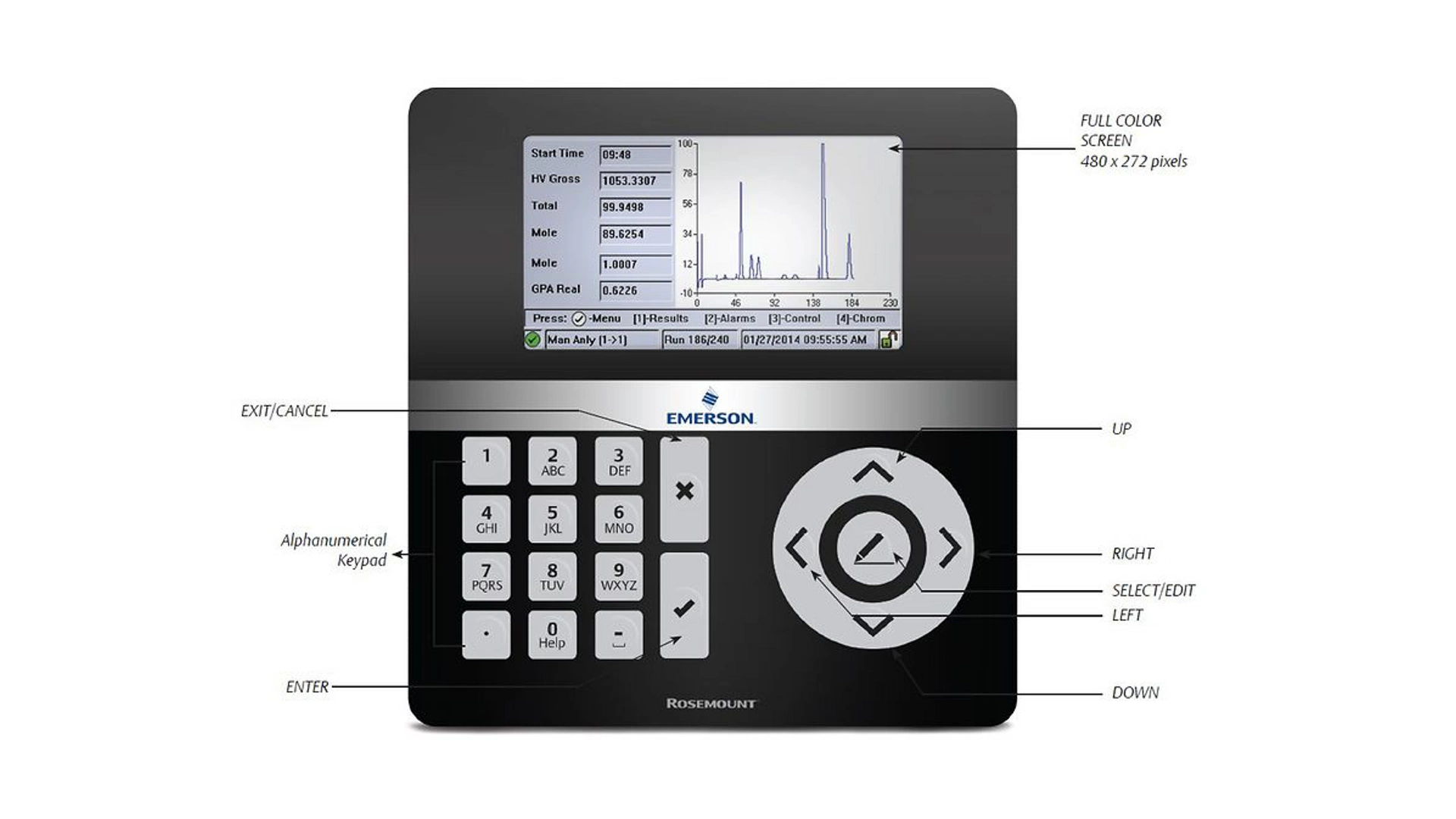

通信

プラント全体に複数のﾌﾟﾛｾｽガスクロマトグラフをネットワーク化する必要がある場合も、ASINGLE アナライザを DCS 制御システムにリンクする必要がある場合でも、Emerson の Rosemount™ Gas Chromatographs は、ほぼすべての通信シナリオを処理するように構成できます。イーサネット、Modbus シリアル、または 4～20mA アナログ出力の選択と、Modbusなどの業界標準プロトコルを使用したプラント制御システムへの接続 を含みます 。​

ガスクロマトグラフ製品ポートフォリオ

幅広いﾌﾟﾛｾｽおよび天然ガス用途向けに正確で信頼性の高い分析を提供するよう設計された当社のガスクロマトグラフの包括的なポートフォリオをご覧ください 。

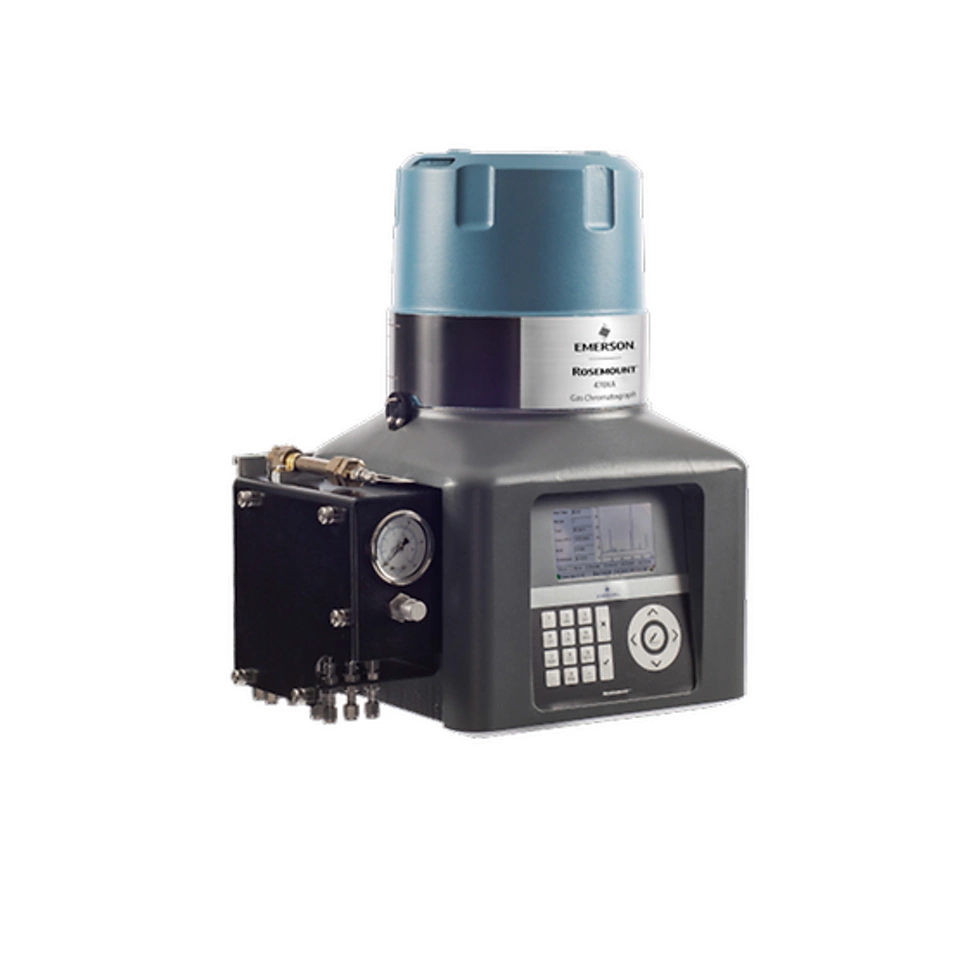

Rosemount™ 470XA ガスクロマトグラフ​

Rosemount 470XA ガスクロマトグラフは、会計および管理輸送用に天然ガス分析を簡素化するように設計された、コンパクトで経済的、かつ信頼性の高いソリューションです。 国際基準に完全にトレーサブルで正確な C6+ BTU/CV 測定が可能で、ほとんどの環境でシェルターを必要とせず、総所有コストを削減します。 業界で実績のある Rosemount 770XA ガスクロマトグラフをベースにしたオーブン設計により、再生可能天然ガス/バイオメタンおよび水素市場での用途に適した柔軟なガスパス構成を提供します。

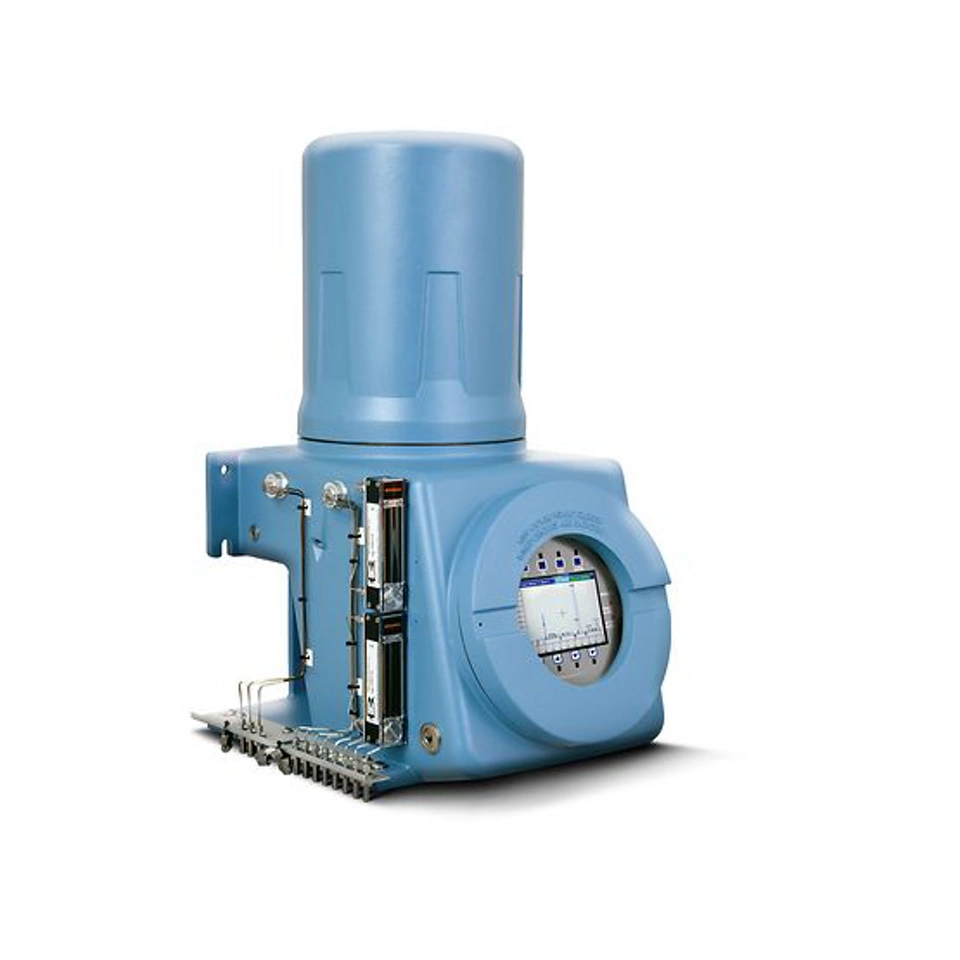

Rosemount™ 700XA ガスクロマトグラフ

最適な信頼性と柔軟性を実現するために設計された Rosemount 700XA プロセス GC は、現場で取り付け可能な防爆設計によるリモートの操作機能を備え、より優れたガス構成分析を行うことができます。 これにより、精巧な分析装置シェルターや温度管理要件の必要性が減ります。 Rosemount 700XAは、発熱量の測定、汚染物質の追跡監視、製品の品質とﾌﾟﾛｾｽ制御のいずれであっても、測定を単一のトランスミッタ式GCに組み合わせて柔軟に組み合わせ、設置面積と総所有コストを削減します。​


Rosemount™ 770XA 天然ガスクロマトグラフ

Rosemount 770XA 天然ガスクロマトグラフは、現場設置型ガスクロマトグラフ (GC) で利用可能な天然ガスの最も正確な分析結果を提供します。 700XAは分析能力を高め、使いやすさを最大限まで高め、周囲温度定格 -20 °C~ 60 °C/ -4 °F ~ 140 °F での GC の分析ｵﾌﾟｼｮﾝの範囲を拡張した設計となっています。これらの機能により、700XAは天然ガスの管理輸送に理想的で、C9+ (炭化水素の露点およびクリコンデンサーム計算) や硫化水素 (H2S) でのC6+などのｱﾄﾞﾊﾞﾝｽﾄな分析が必要です。

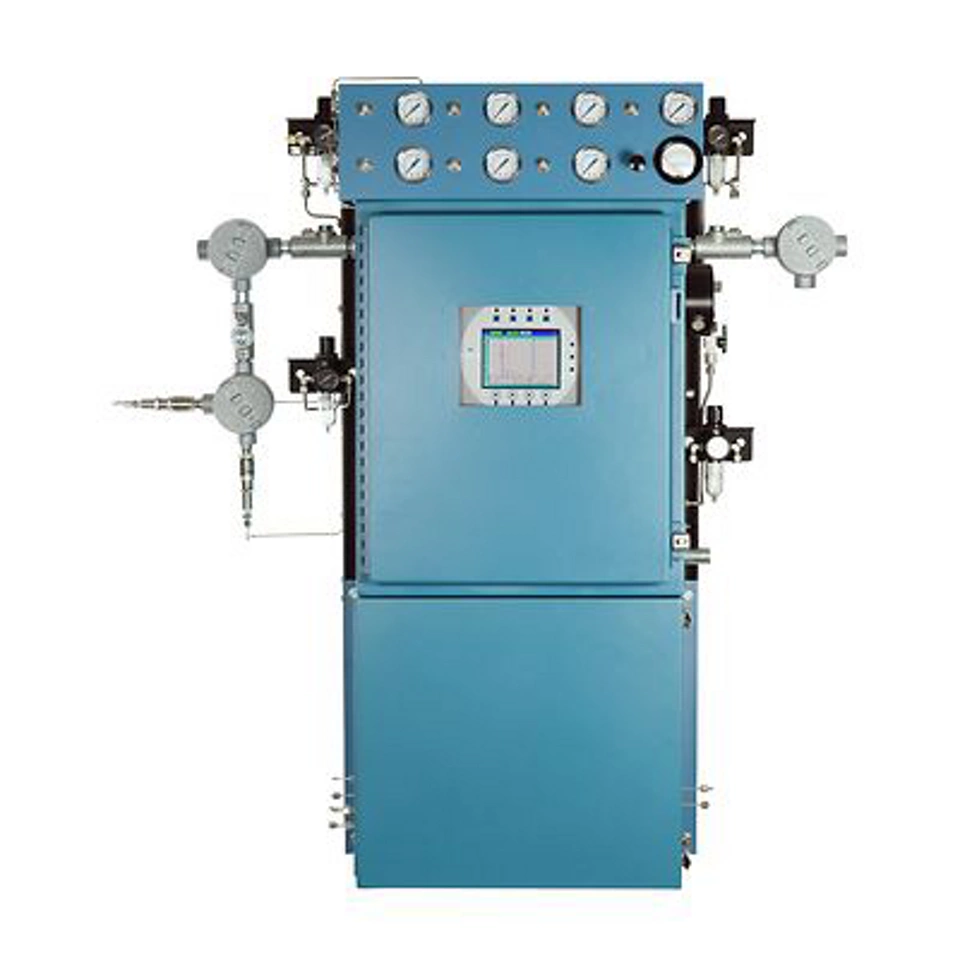

Rosemount™ 1500XA ガスクロマトグラフ

1500XA プロセスガス・クロマトグラフは、現場取り付けガスクロマトグラフの性能実証済みの分析コンポーネントと従来型の空気浴式オーブン設計の大型オーブンの機能が組み合わされています。 モジュール式で拡張可能な分析装置は、単一の分析装置としては比類のない柔軟性と信頼性を提供し、さまざまなプロセスガスアプリケーション用に構成することができます。

主要な用途​

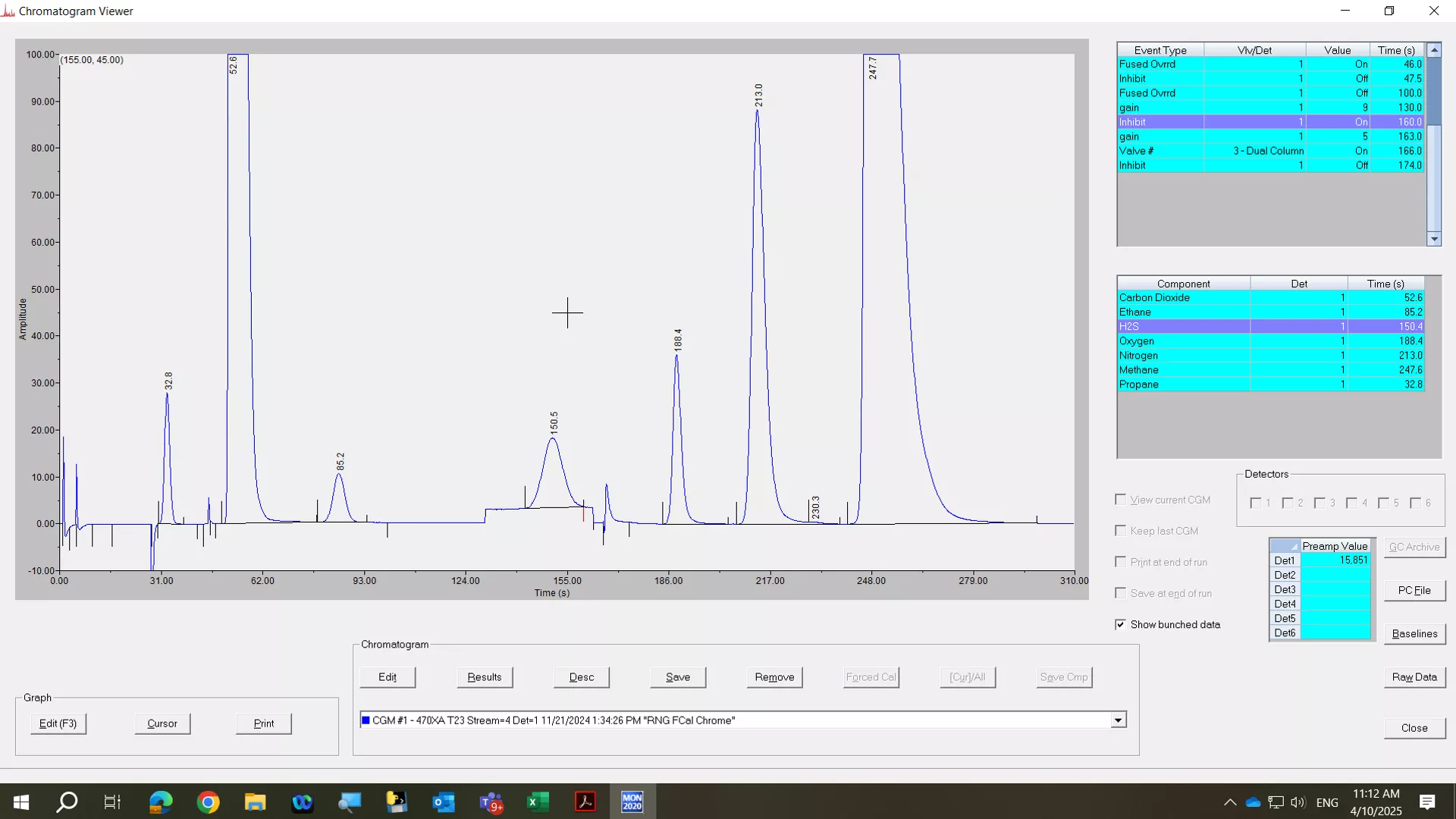

Gas Chromatographs​ - RNG

Rosemount™ 470XA GCを用いたRNG生ガス分析

470XAガスクロマトグラフは、RNG生産の生ガスの正確な分析に欠かせません。最終的なバイオメタン出力が品質と環境基準を満たしていることを確認します。

Gas Chromatographs​ - Biomethane Analysis

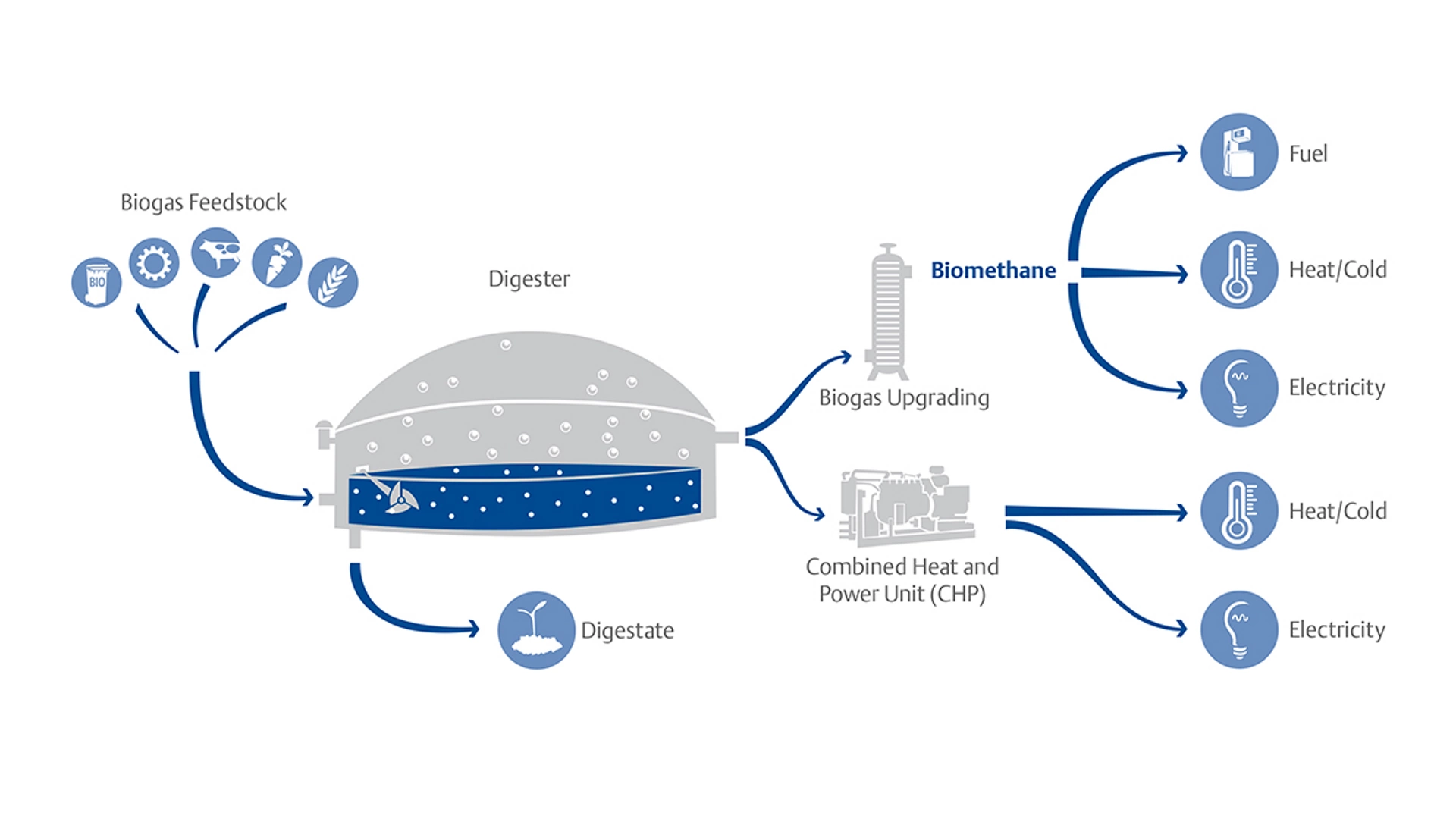

ガスクロマトグラフを使用したバイオメタン分析

ガスクロマトグラフは信頼性の高い方法です バイオメタンのコンポジション分析を特定 その品質、発熱量、 ウォッベ指数を確認しています。

Gas Chromatographs​ - BTU Analysis

ガスクロマトグラフを使用して正確な BTU 分析を実現

天然ガスは、エネルギー減少量に基づいて購入および販売され、Rosemount™ ガスクロマトグラフを使用すると、エネルギー量を正確な精度と再現性で計算することができます。

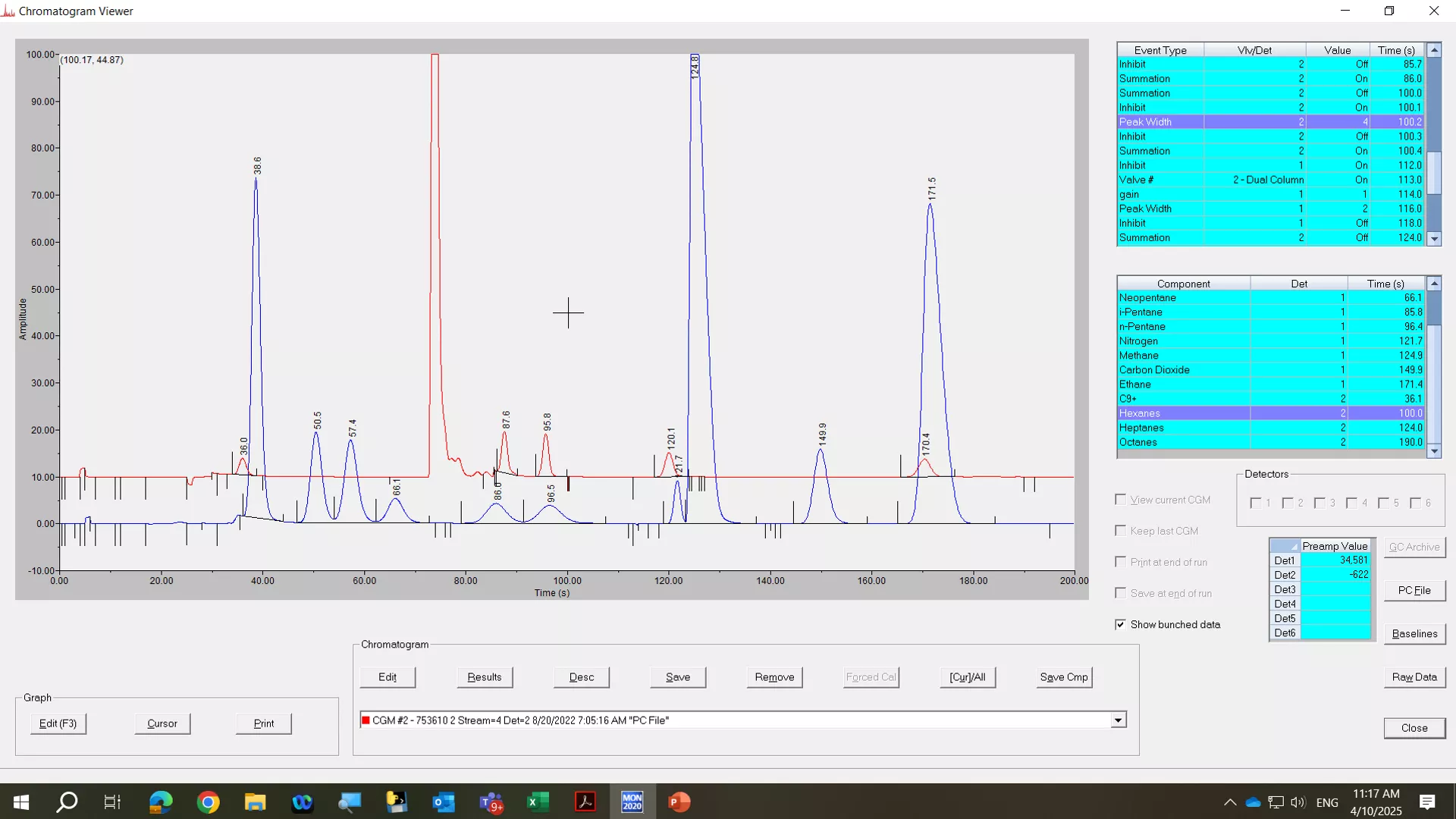

Gas Chromatographs​ - Hydrocarbon Dew Point

炭化水素の露点計測

炭化水素露点を決定することは<x id="nbsp1/-0" {http://www.wordbee-translator.com/Xliff}name="nbsp1/" {http://www.wordbee-translator.com/Xliff}description="nbsp"></x>天然ガス業界にとって、相互接続パイプラインの急速な拡大と<x id="nbsp4/-0" {http://www.wordbee-translator.com/Xliff}name="nbsp4/" {http://www.wordbee-translator.com/Xliff}description="nbsp"></x>非伝統的な発生源<x id="nbsp5/-0" {http://www.wordbee-translator.com/Xliff}name="nbsp5/" {http://www.wordbee-translator.com/Xliff}description="nbsp"></x>の天然ガスの急激な拡大のために<x id="nbsp6/-0" {http://www.wordbee-translator.com/Xliff}name="nbsp6/" {http://www.wordbee-translator.com/Xliff}description="nbsp"></x>重要です。

Gas Chromatographs​ - Sulfur Analysis

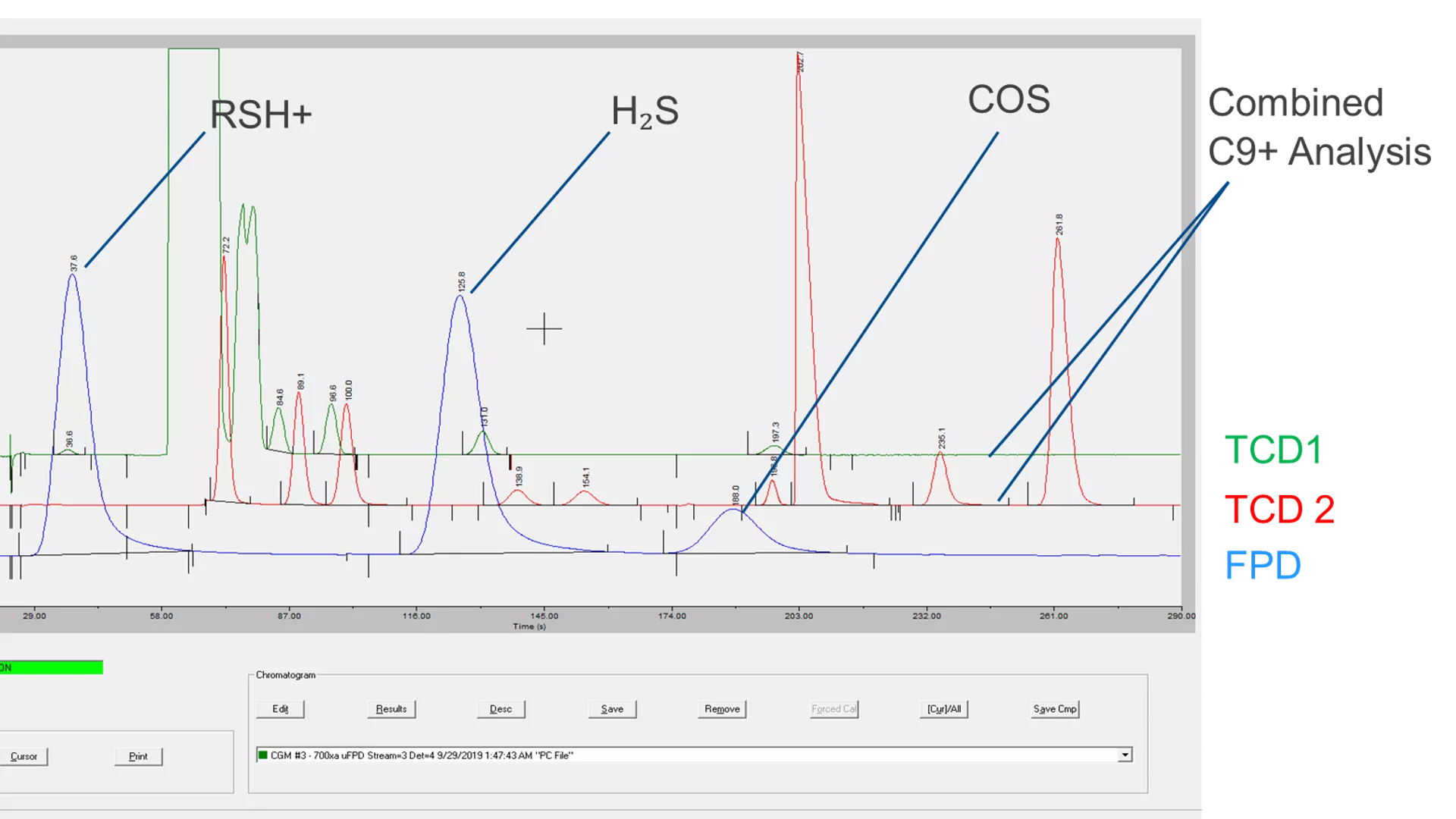

ガスクロマトグラフを使用した天然ガスの硫黄分析

H2S、硫化カルボニル(COS)、メルカプタン、硫化物の ppb から ppm の範囲でガスクロマトグラフがどのように測定を行っているかをご覧ください。​

Gas Chromatographs​ - CCUS

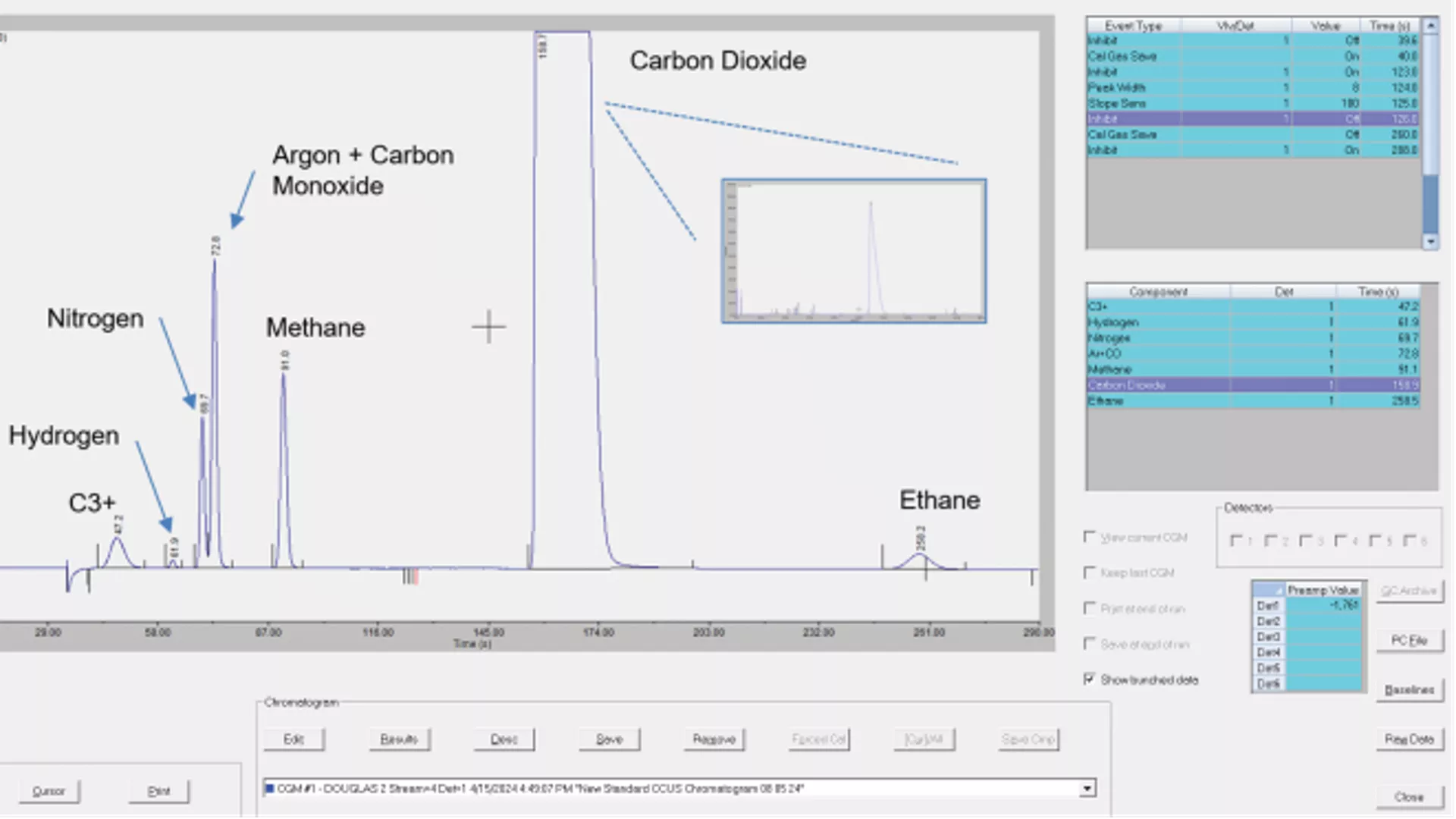

CO2の分離回収、利用および貯留

カーボンフットプリントの削減に重点を置いたグローバルな取り組みにより、ガスクロマトグラフアプリケーションが天然ガス分析を超えて、CO2の分離回収、利用、保管のビジネスをサポートする役割を果たす役割についてご紹介します。​

よくある質問​

当社のガスクロマトグラフは、サンプル内の成分を分離・検出することで機能します。 分析オーブン内で、カラムがさまざまなコンポーネントを分離し、バルブがサンプルを注入して異なるフローパスを通して指示します。 最後に、分離したサンプル成分を識別し定量化するための検出器を採用します。 ガスクロマトグラフィーは、天然ガスとﾌﾟﾛｾｽガスの包括的な成分分析を提供する、実証済みの広範な技術です。​

当社の Rosemount™ GC は、上流の生産から、ミッドストリームのガス処理、送電、流通から、精製、石油化学製品製造、発電、さまざまな産業や住宅用途などの下流用途まで、石油およびガスバリューチェーン全体で広く利用されています。​

典型的なアプリケーションには、天然ガス管理 t m/emerson/en/measurement-instrumentation-msol/marketing/products/gas-analysis/documents/dl-rmt-00801-0300-0470.pdf ransfer、水素混合と再生可能天然ガス(RNG)などの再生可能エネルギーイニシアチブ、CO2の分離回収と利用(CCU)、ガス処理、天然ガス液(NGL)、液化天然ガス(LNG)が含まれます。 また、GC は、ﾌﾟﾛｾｽ監視や制御における多くの種類のﾌﾟﾛｾｽガス測定や環境モニタリングにも使用されています。

当社の Rosemount ™ GC には、以下のようないくつかの利点があります。 ​

  • 頑丈で現場で実績ある設計で低コストでの設置が可能​
  • 柔軟なアプリケーション機能​
  • 簡単な操作とメンテナンスのための設計​
  • 使いやすく強力なソフトウェア​
  • 業界をリードする測定性能

はい、当社の GC は Modbus、イーサネット、シリアル接続などの業界標準の通信プロトコルを使用して、既存の PLC、SCADA、DCS システムとシームレスに統合するように設計されています。 これにより、リアルタイムのデータ伝送、リモートモニタリング、産業用オペレーションのﾌﾟﾛｾｽモニターと制御の向上が可能になります。
