アコースティック伝送器​

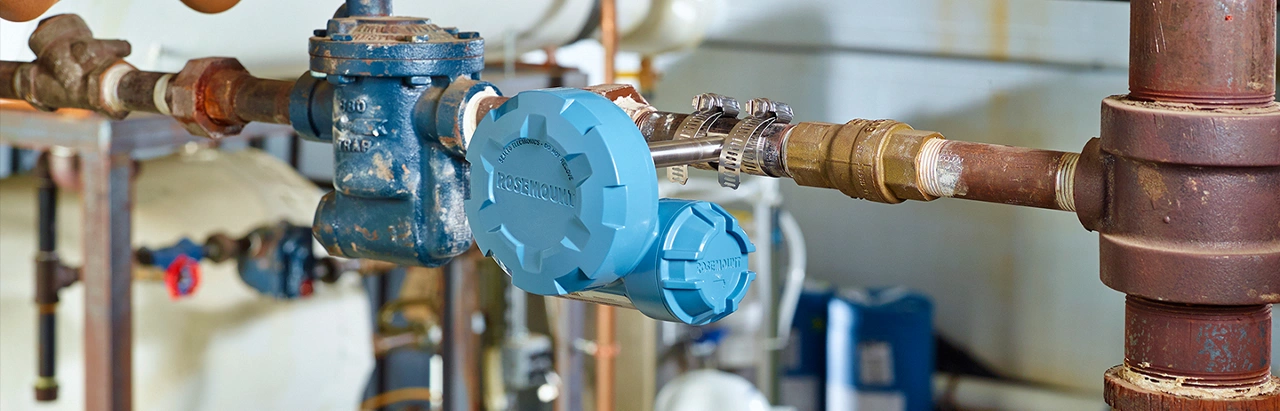

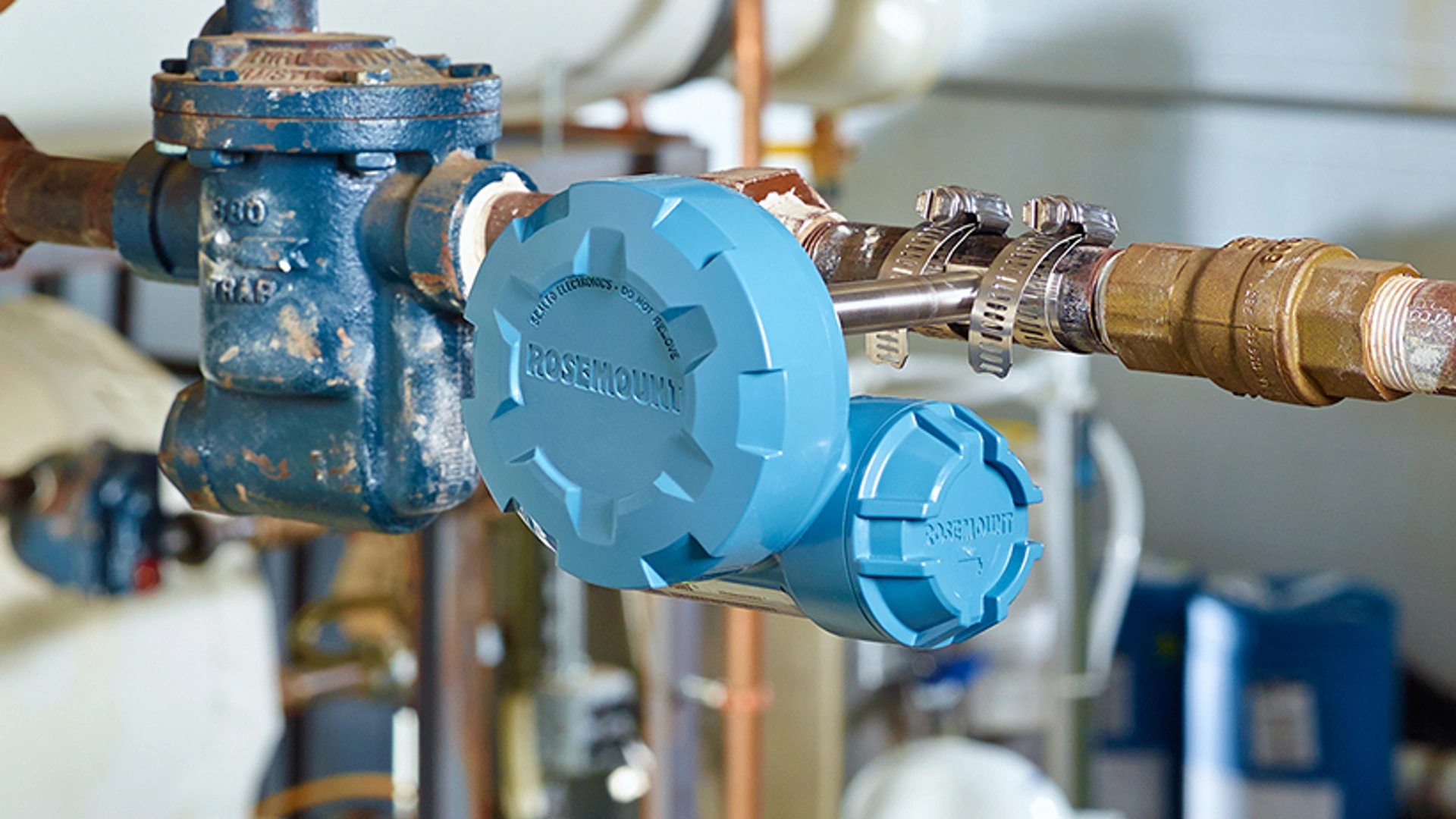

ワイヤレスアコースティック伝送器は、外部取付けの非侵入型超音波センサと接触型温度プローブを組み合わせて使用し、プロセスに影響を与えることなくパイプまたは容器の内部で発生している事象を検知します。 この装置は、蒸気、ガス、または液体の流量における固有の音響特性と温度プロファイルを分析することで、故障したスチームトラップ、圧力リリーフバルブのリリース、およびその他の音響に関するイベントを識別できます。 Rosemount™ 708 ワイヤレスアコースティック伝送器は、プロセスの停止、パイプの変更、火気使用許可証なしで、設備に直接クランプされます。 データは、継続的な監視と分析のために WirelessHART® を介してホストシステムに送信されます。

非侵入型設置により、アクセスが困難な設備の監視における最大の障壁が排除されます。 Rosemount™ 708 のメリット:

• 設置や交換のためのプロセス停止は不要


• 配管の穴あけ、溶接、火気使用許可は不要


• 流体に接触することがないため、プロセス汚染のリスクなし


• ブラウンフィールドに最適 — 数分で既存設備に組み付け可能


• 危険場所での使用に対する FM、CSA、ATEX、IECEx 認定

上記のメリットから、本製品は別のアプローチで監視できないアクセスが困難なスチームトラップ、PRV、プロセス設備などへの後付けに最適と言えます。

一般的な産業プラントでは、トラップの故障により総蒸気発生の 3〜5 % が失われます。そして、ほとんどのプラントは、どのトラップが故障しているかを年次調査まで把握していません。 Rosemount™ 708 と Plantweb™ Insight スチーム・トラップ・アプリケーションを組み合わせて使用すると、次の処理が自動化されます。

• フェールオープンとフェールクローズのトラップをリアルタイムで識別
• トラップ 1 つにつき、1 日あたりの蒸気損失をドル単位で数値化
• チームが最もコストのかかる故障を最初に修正できるようにする、財務的な影響に応じた修理の優先順位付け
• 修理状況の追跡

本製品をご利用のお客様は、12 か月以内の投資回収を報告しています（ポテトチップメーカー、北米のタイヤメーカー、バーキング発電施設のケーススタディを参照）。

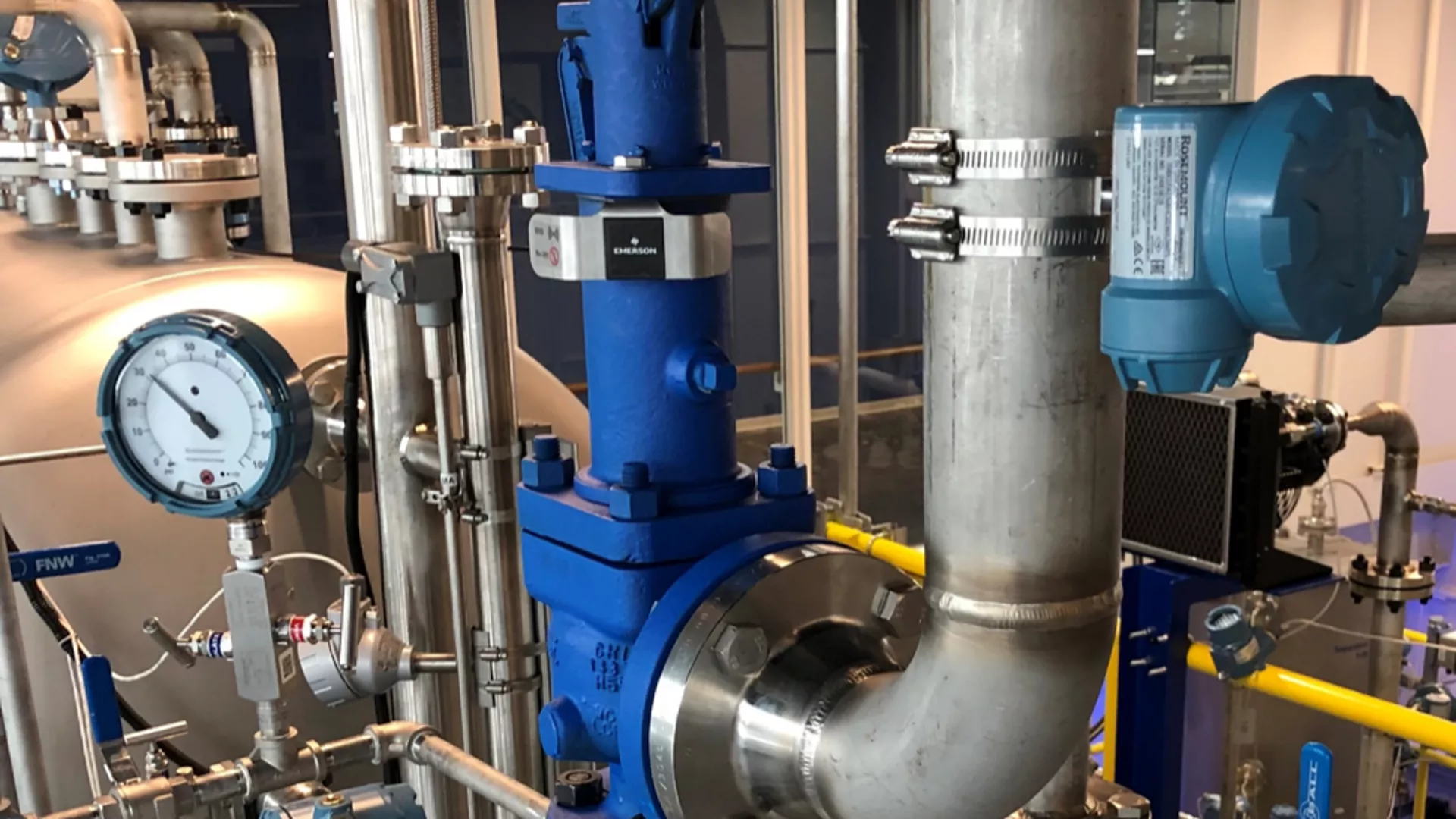

環境・EHS チームの場合、Rosemount™ 708 と Plantweb™ Insight 圧力リリーフバルブ・アプリケーションを組み合わせると、すべての PRV を継続的に監視し、規制報告用にリリースイベントを自動で記録できます。 以下は、コンプライアンスに関する主なユースケースになります。

• EPA Method 21 および Subpart W による排出ガス報告
• 包括的なイベント記録による対策報告
• LDAR（漏洩検知・修復）プログラムのサポート
• フレアおよびベントに関する定量化データを使用したサステナビリティレポート

これにより、手作業の巡回が不要になり、コンプライアンスチームはプラント全体にわたるすべての PRV イベントの監査対応記録を取得できます。

はい。Rosemount™ 708 は、スチームトラップと PRV のみならず、結合型サイクル発電所の熱回収蒸気発生器（HRSG）チューブの漏洩検知についても現場実証されており、早期識別によって数百万件もの損害や計画外の停止を防ぐことができます。 こちらと同じアコースティック監視アプローチで以下も検知します。

• 蒸気、ガス、高圧ユーティリティヘッダーにおけるプロセスライン漏洩
• 分離バルブおよびバイパスバルブにおけるバルブ通過
• エネルギー効率化プログラムのためのプラント・ユーティリティ・システムにおける空気漏洩

電力業界の報告事例については、Sasol HRSG チューブ漏洩のケーススタディをご確認ください。

Rosemount™ 708 は、HART-IP、OPC UA、Modbus®、または EtherNet/IP™ を使用して、Emerson™ ワイヤレス 1410S ゲートウェイ経由で DCS、PLC、または SCADA と接続し、Emerson プロセス伝送器と同じ WirelessHART® ネットワークを介して通信します。 未処理のアコースティックデータと温度データは、Plantweb™ Insight スチームトラップ、圧力リリーフバルブ、Asset View アプリケーションに直接フィードされ、測定値を優先される保守作業順序、ドル単位の損失、コンプライアンス対応のイベントログ、集中管理された設備健全性ダッシュボードに変換します。 Plantweb Insight アプリケーションの詳細をご確認ください。

Rosemount™ 708 は、以下を特長としています。

SmartPower™ モジュールのバッテリ寿命は最大 10 年（更新レートによる）

危険場所でプロセスを中断することなくホットスワップ交換が可能

回収した蒸気損失に基づき、ほとんどのスチームトラップ導入において 12 か月以内に投資を回収

PRV 監視と組み合わせ、排出ガスに関する罰則と報告の手間を回避することで投資回収期間を短縮

お客様により、成果として年間数十万ドルの蒸気損失回収と、年間数千トンの二酸化炭素に相当する排出ガス量の削減が報告されています。
