ワイヤレスディスクリート伝送器

ワイヤレスディスクリート伝送器により配線の必要性が減り、より柔軟で簡単な設置が可能になります。​

Products

製品の用途​

Feature Discrete Transmitter Remote Monitoring Applications

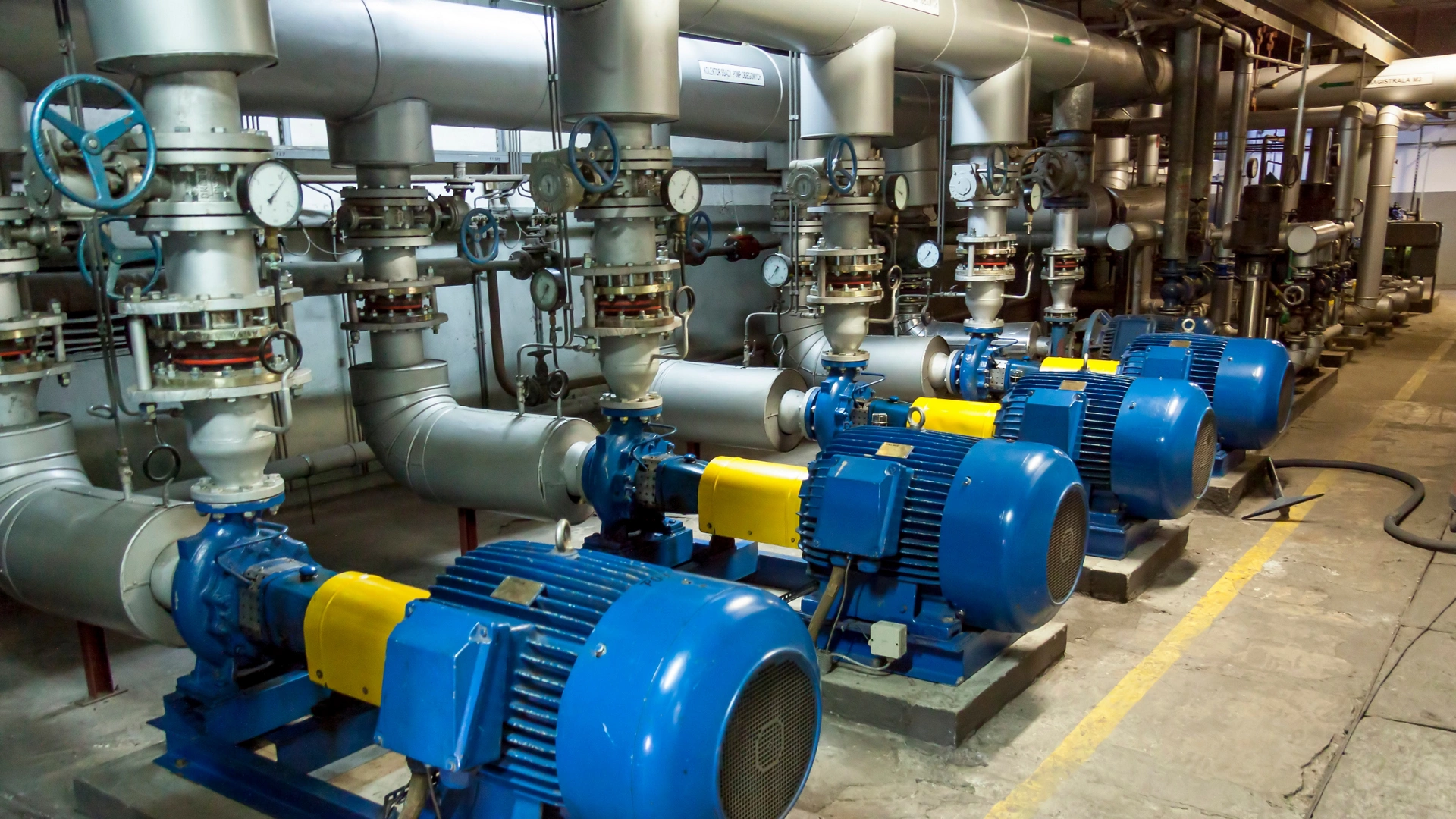

遠隔監視用途​

多くの資産は、デバイス自体を作動または駆動するために電力にアクセスできますが、これらのポイントに有線制御インフラストラクチャを提供するにはコストがかかりすぎます。 ワイヤレスデバイスは柔軟なインストールを実現します。 遠隔監視が必要な一般的な資産:​

  • モーター式バルブ制御と位置監視​

  • 手動開閉またはオン/オフバルブの監視と制御​

  • ポンプステーションの監視と制御​

製品比較

さまざまな用途の要件に合わせて、複数の個別の伝送器オプションが用意されています。

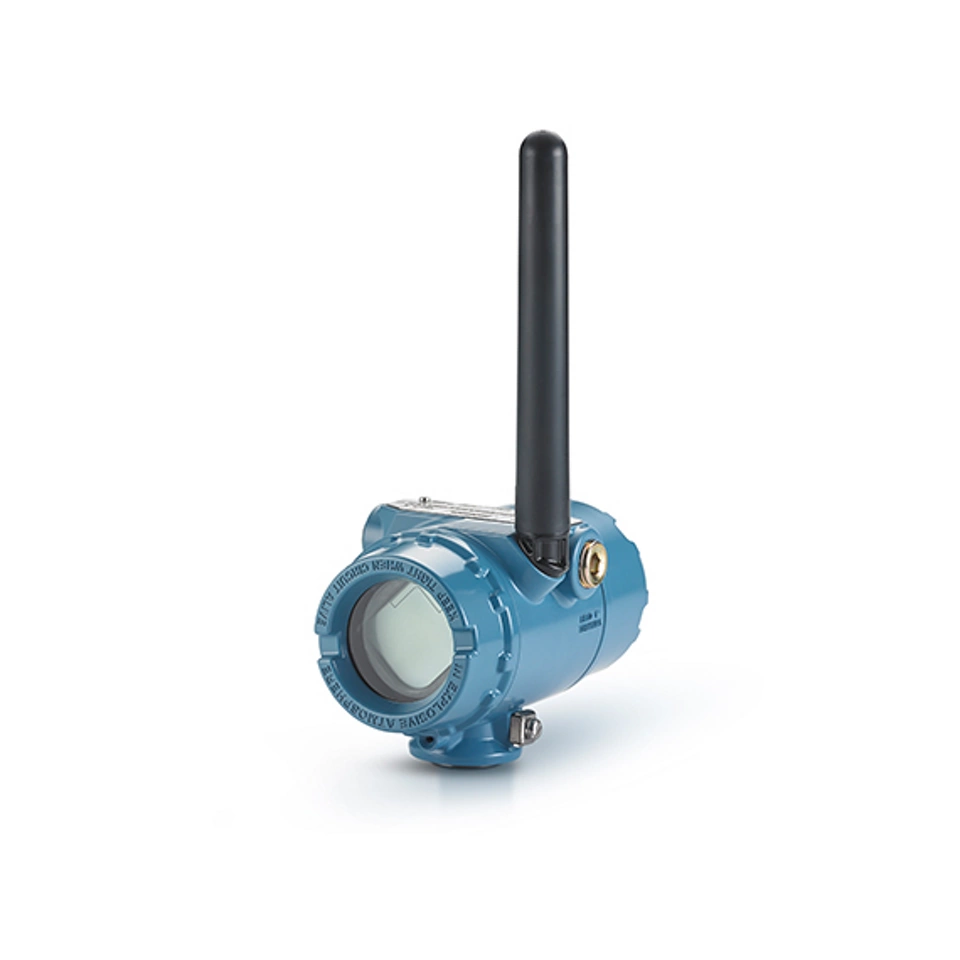

Rosemount™ 702 ワイヤレスディスクリート伝送器​

  • 2 つのディスクリートチャンネル、ユーザーが入力または出力（I/O）に設定可能​

  • 一体型 LCD ディスプレイは、送信機のプライマリスイッチ入力と診断を便利に表示します。​

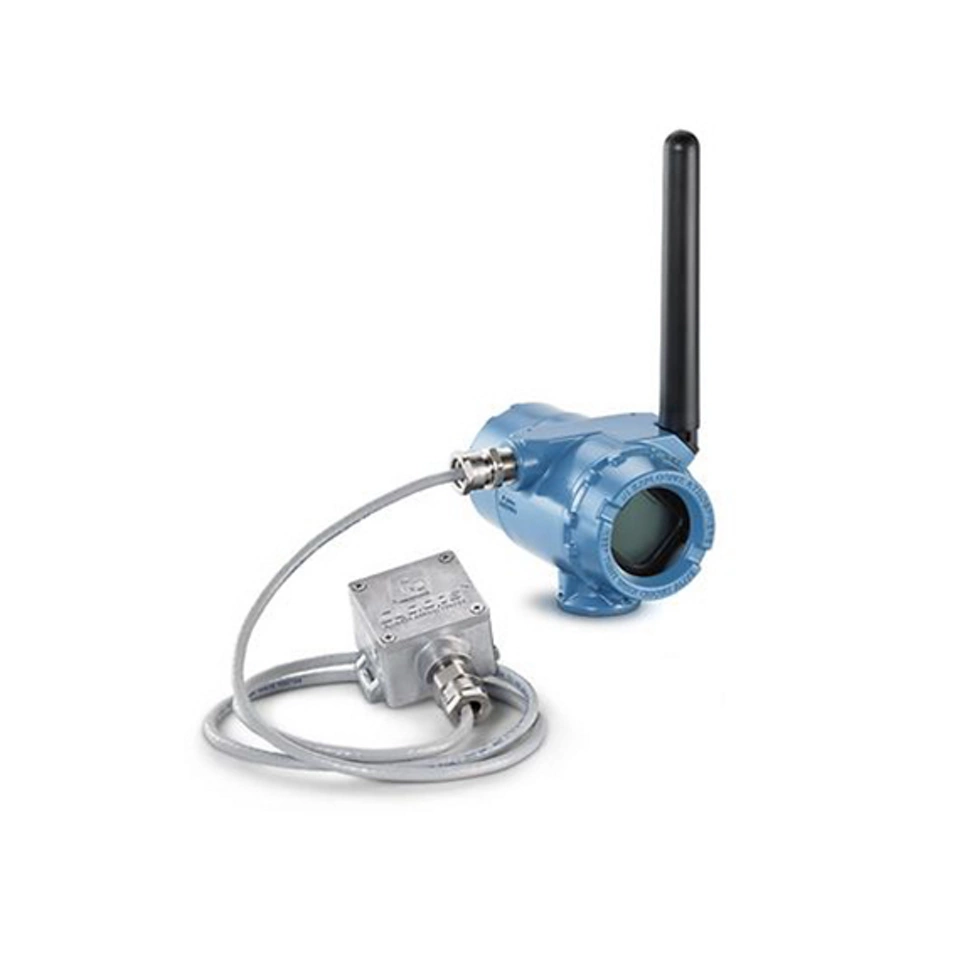

プランジャー到着検出用 Rosemount™ 702​

  • プランジャーを使用して坑井効率を高める天然ガス井戸パッドで使用するために特別に設計されています ​

  • ETC サイクロプスプランジャー到着（ET-11000 モデル）との互換性を目的として設計​

  • 設定可能な期間にわたってプランジャー到着イベントをラッチする機能​

  • オプションの LCD には、ラッチプランジャーセンサの状態、電力出力の状態、および伝送器の診断が表示されます。

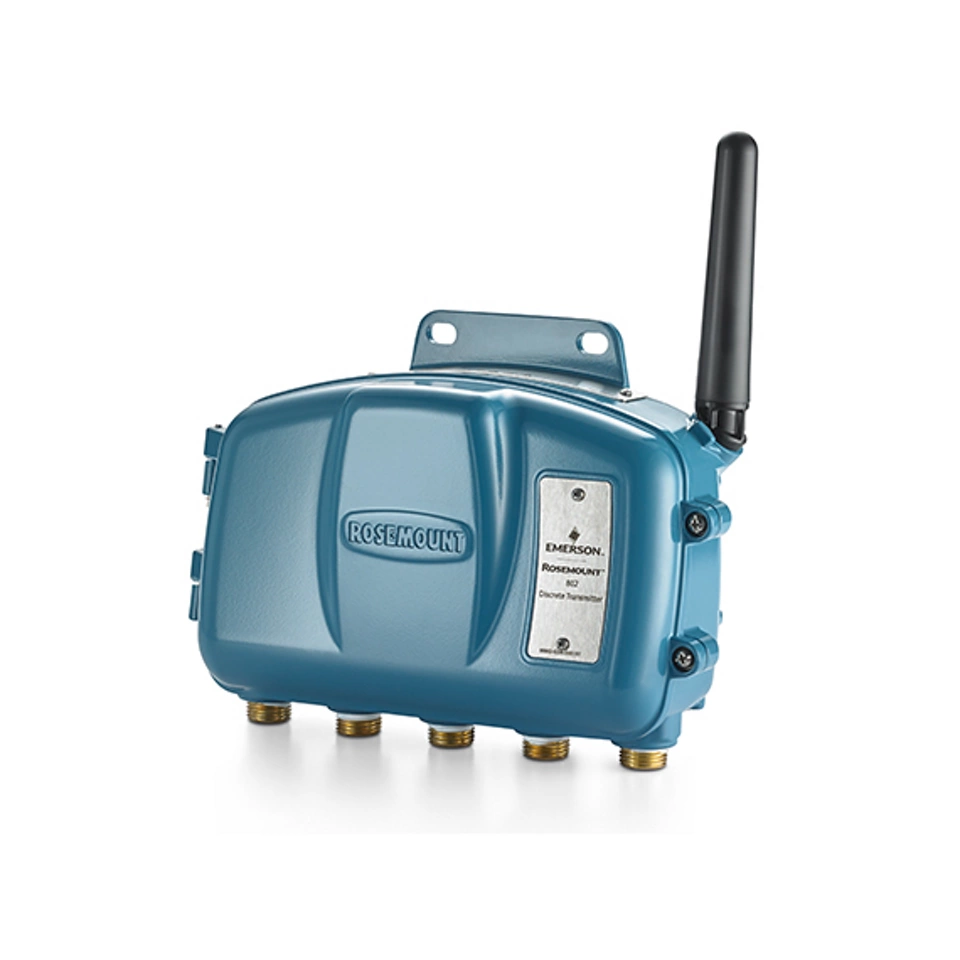

Rosemount™ 802 ワイヤレスディスクリート伝送器​

  • 8 つのディスクリートチャンネル、ユーザーが入力または出力（I/O）に設定可能​

  • 高密度ディスクリート I/O 用途に最適な選択肢​

  • 危険物評価、環境保護​

  • 701P SmartPower モジュール（ブラック）または 10～30 VDC 外部電源を含む多様な電源オプション​

リソース

よくある質問

ディスクリートワイヤレスの基本

ワイヤレスディスクリート伝送器は、スイッチ、センサ、リレーからのオン/オフ信号をデジタル化し、セキュアな WirelessHART® ネットワーク経由でそれらのステータスをリレーおよび通信してシステムを制御・監視します。 本製品は、バルブ位置、ポンプの状態、安全シャワーの作動、坑井パッド設備などのリモート設備を可視化するために使用されるのが一般的です。 Emerson のワイヤレスディスクリート伝送器は、ディスクリート出力信号も提供でき、単一のワイヤレスポイントからのリモート監視と基本制御の両方が可能です。

適切なトランスミッタの選択

シングル/デュアルディスクリートの監視または制御では、Rosemount 702 が最も費用対効果の高いソリューションです。 Rosemount 802 は、高密度のディスクリート監視・制御用途に最適です。 どちらのトランスミッタも 701PBKKF スマート電源モジュールから給電できますが、更新レート条件が厳しい用途の場合、Rosemount 802 は 10-30 VDC 外部電源から給電することもできます。 さらに、702 には石油・ガスのプランジャーリフト検知用に設計された専用モデルがあります。 こちらの用途には、プランジャー到着検知専用の 702 が最適なソリューションになります。

通常、プロセスオートメーションは 3051S ワイヤレス圧力伝送器などのデバイスを使用することで、圧力、温度、流量、レベルなどのワイヤレス測定を行います。 これらの測定値は、 ワイヤード監視ポイントの代替としてプロセスの監視・制御に使用され、プロセスパラメータを可視化すると同時に WirelessHART ゲートウェイ経由で通信することで信号配線と I/O コストを削減します。 ディスクリートオートメーションは、スイッチの状態、バルブの位置、ポンプの運転状態、アラーム信号、プランジャー到着表示、その他の機器の状態など、ディスクリートのステータスおよびイベントに対する監視・制御に重点を置いています。 Rosemount 702 および 802 ワイヤレスディスクリート伝送器は、これらの用途向けに専用設計されており、リモートによるデジタル入力・出力の監視と制御が可能になります。 プロセスオートメーションとディスクリートオートメーションは、どちらも同じ WirelessHART ネットワーク上で動作し、同じゲートウェイ経由で通信するため、単一のワイヤレスインフラでプロセスオートメーションとディスクリートオートメーション両方の用途に対応できます。

用途 & 安全性

ワイヤレスディスクリート伝送器を使用すると、これまで手動処理されていた、または監視されていなかった以下の安全状況データを自動処理できます。

  • 安全シャワーおよび洗眼ステーション: 安全シャワーまたは洗眼ステーションが作動すると作業員に警告を発し、緊急対応時間が短縮されます。 Rosemount 702 または 802 は、ラッチ機構を備えた TopWorx GO スイッチと組み合わせることができます。 ラッチ機構により、インシデントが物理的に検証され、作業員が検証結果に応じてイベントに対応できるようになります。
  • 機器状態の監視: Rosemount 702 および 802 を使用すると、バルブ、ポンプ、ラプチャーディスク、およびその他のフィールド機器の位置をリモートで監視できます。 これにより、作業員が危険な場所や遠隔地に定期的に訪問する必要性を低減できます。
  • 回転機器のカバーおよびガード: Rosemount 702 および 802 を TopWorx GO スイッチと組み合わせると、機器のガードまたはカバーが取り外されたタイミングを監視できます。 ガードが取り外されると作業員に警告が発せられ、保守中の機器の起動を防止できます。
  • アクセス監視: Rosemount 702 および 802 を使用して、安全ガードまたは密閉空間ドアが開閉されたタイミングを監視できます。 これにより、アクセスポイントが開かれると通知が送信され、入場イベントの電子記録が作成されます。

すべての Rosemount™ 702 および 802 伝送器は、FM、CSA、ATEX、IECEx 評価など、危険場所での使用に関する本質安全防爆認定を受けています。

主な用途として以下があります。

  • 設備のリモート監視 — 極めて多くの配線コストがかかる坑井パッド、タンクファーム、ポンプ施設、およびその他のアクセスが困難な設備
  • 作業員の安全監視 - 安全シャワー、洗眼ステーション、安全ゲート、機器ガード、イベント通知やログ記録が必要なアクセスポイント

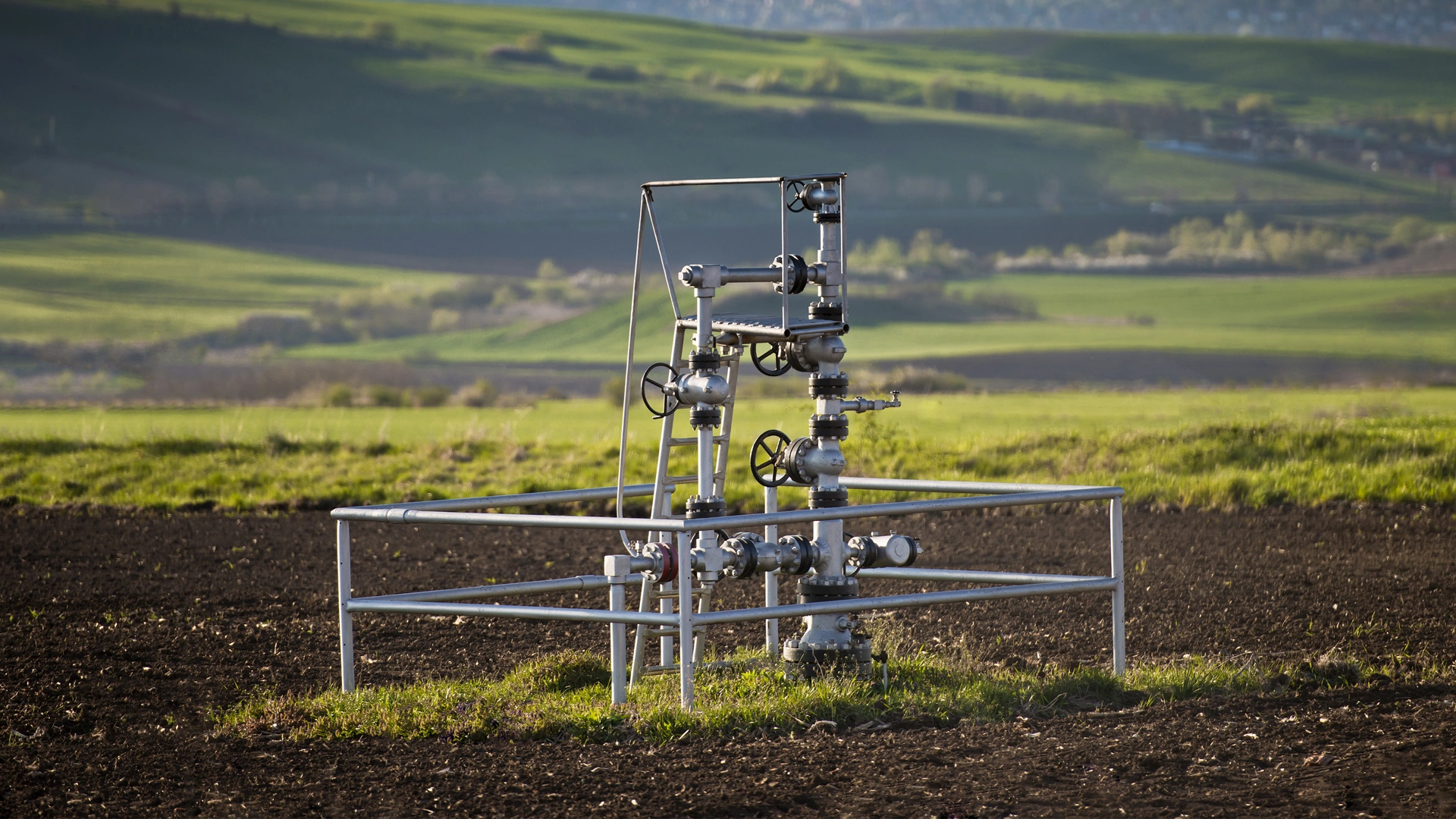

  • 坑口における自動化 — プランジャー到着の検知、バルブ位置の表示、リモートシャットダウンの検証、機器ステータスの監視
  • プロセススイッチの監視 - 可視性を求められるが極めて多くの配線コストがかかるレベル、圧力、温度、流量のスイッチ監視

統合 & ライフサイクル

Rosemount™ 702 および 802 は、HART-IP、OPC UA、Modbus®、または EtherNet/IP™ を使用して、Emerson™ ワイヤレス 1410S ゲートウェイ経由で DCS、PLC、または SCADA と接続し、Emerson プロセス伝送器と同じ WirelessHART® ネットワークを介して通信します。 バッテリ寿命は、更新レート 1 分の場合、Rosemount 702 は最大 10 年、Rosemount 802 は最大 7 年です。 バッテリ寿命は、デバイスの更新レート（1 秒～60 分の範囲から選択可能）、ネットワークの位置、および動作条件によって異なります。 Rosemount 702 は、危険場所で交換できる本質安全防爆認定を受けた SmartPower™ モジュールから給電されます。 Rosemount 802 は、本質安全防爆認定を受けた SmartPower モジュールまたは 10-30VDC 外部電源から給電できます。 また、機器はメッシュリピーターとしても機能し、WirelessHART 機器が追加されるとメッシュネットワークが強化されます。 Emerson SmartPower モジュールの詳細をご確認ください。
