レベル測定技術の概要
エンジニアや産業分野の専門家にとって、 レベル測定 を理解することは、プロセス最適化と安全コンプライアンスの確保に不可欠です。 このページでは、さまざまなレベル測定技術について説明し、最適な選択と使用に関するインサイトを提供します。

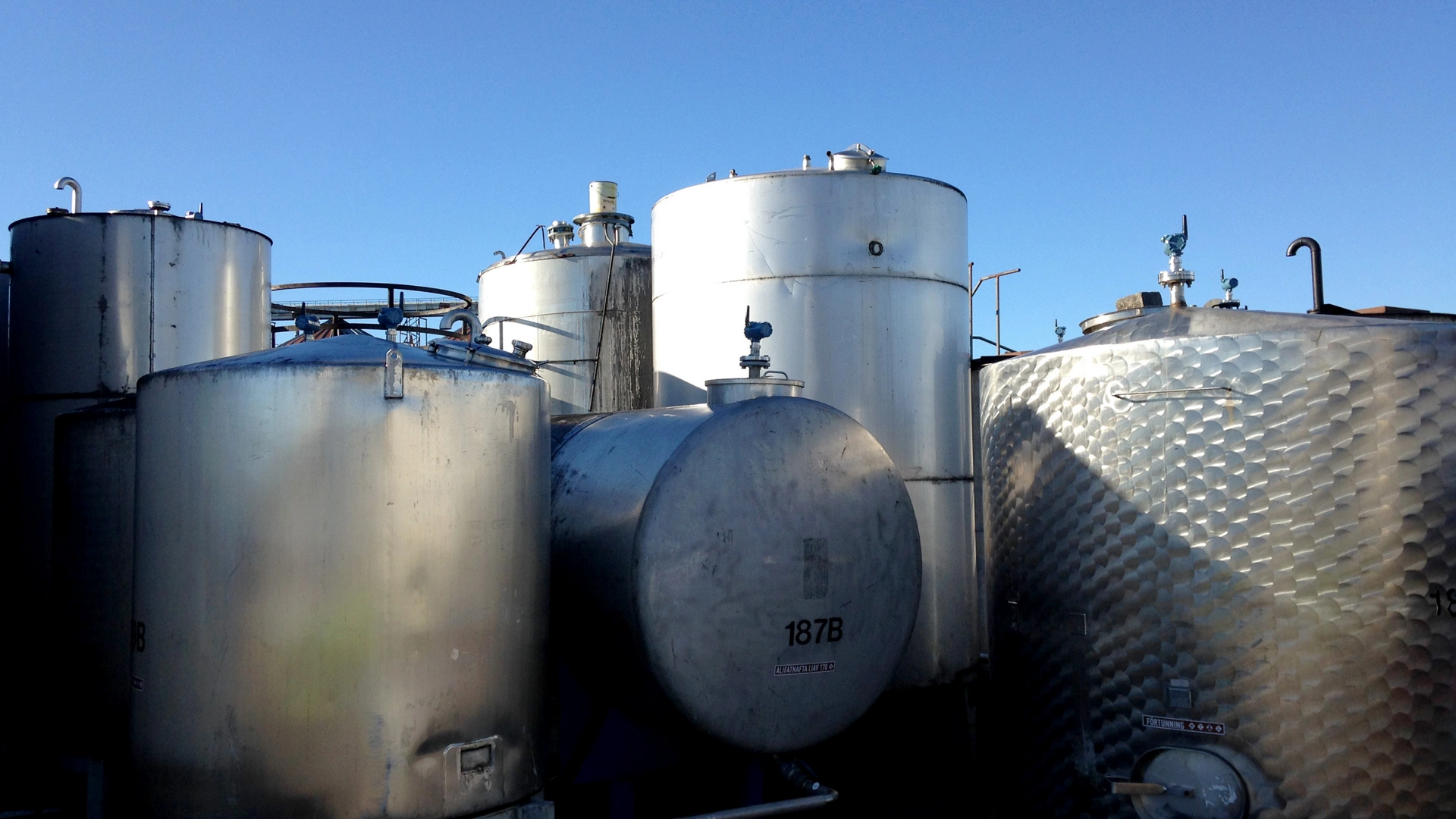

レベルプローブという用語は、レベル測定の文脈においてレベルセンサまたはレベル検出器とも呼ばれ、タンク、反応器、その他の容器内の表面位置を監視するデバイスを指します。 これらのプローブにより、基準点（一般的には容器の底部）と液体の表面、固形物の上部、または 2 つの液体の界面にわたる距離が決まります。 タンクレベルプローブは、物質レベルを正確に制御することで、さまざまな工業プロセスおよび用途において効率的な管理を実現します。
動画
レベル測定の機器と技術の詳細についてご確認ください。
Rosemount™ Non-Contacting Radar Level Measurement Portfolio
Rosemount™ Non-Contacting Radar Level Measurement Portfolio
Rosemount™ Magnetic Level Instrumentation
Learn why users trust the Rosemount 5300 Level Transmitter
Rosemount® Tank Gauging System Overview
よくある質問
一般的に、レーダーレベルセンサが最も正確かつ費用対効果の高い水位センサと見なされています。 これらの機器は、さまざまな環境条件に高い適応性を持ち、メンテナンスを必要とせず、プロセスや環境変動の影響を受けません。 また、一部のモデルは完全に水没させても使用可能です。
導電率レベルプローブは電気伝導率の原理に基づいて動作します。 導電性の液体（水など）がプローブに接触すると、電気回路が形成されるか抵抗が変化し、液体の有無を通知します。 このﾒｿｯﾄﾞは、基本的な液面検出、特に水系用途でよく使用されます。

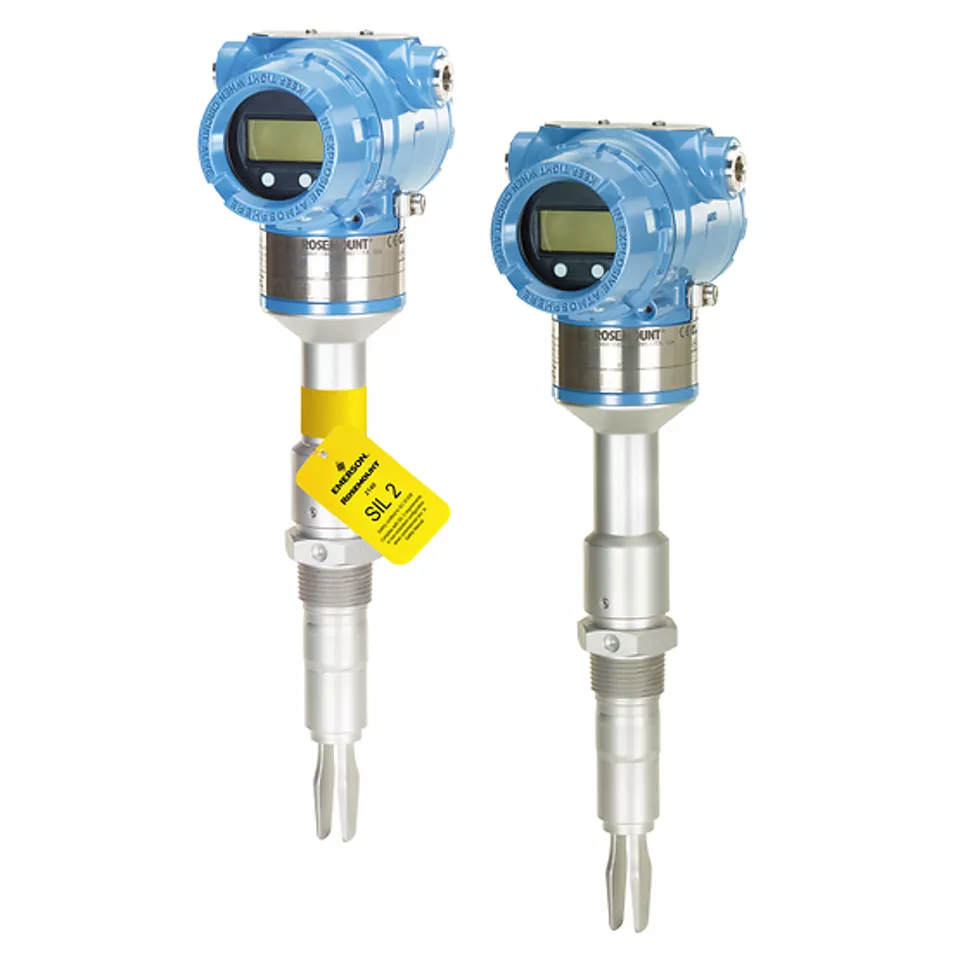

導電率プローブは液体の電気的特性に依存しているため、その性能は導電率、汚染、またはコーティングの変化によって異なる場合があります。 より高い信頼性や幅広い流体適合性が必要な用途では、さまざまなプロセス条件にわたってより一貫したポイントレベル検出を実現するために、振動フォークや静電容量レベルスイッチなどの代替レベルスイッチがしばしば選択されます。
レベルセンサは、指定容器内の液体または固体の量を検出して測定し、プロセス制御を可能にする最適レベルの維持や、アラームのトリガーに必要なデータを提供します。
レベル測定技術は、過去数十年にわたって大幅な進化を遂げてきました。 新しい技術が登場する一方で、産業要件の変化や世界的な需要の高まりを背景に、他の技術は陳腐化しています。
Emerson は、以下を通じて一貫してレベル測定イノベーションの最前線に立ってきました。
- 技術の進歩への適応
- 変化し続ける業界ニーズに対応
- グローバルな安全性、生産性、サステナビリティ目標をサポート
現在、Emerson の Rosemount ポートフォリオは、以下を含む包括的なｱﾄﾞﾊﾞﾝｽﾄレベル測定ソリューションを提供しています：
- レベル伝送器
- レベルスイッチ
- レベル測定システム一式
Rosemount ポートフォリオは、実証済みのｱﾄﾞﾊﾞﾝｽﾄレベル測定技術を活用しています：
レーダーレベル計測

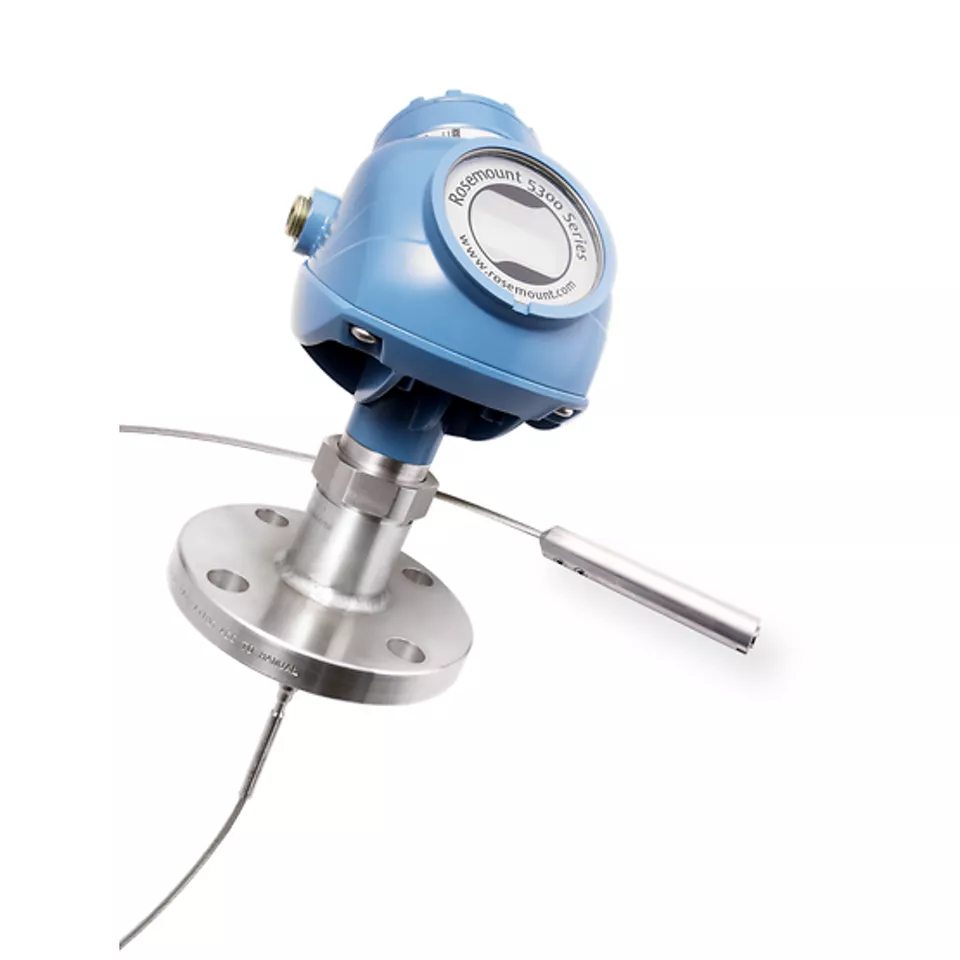

- ガイド・ウェーブ・レーダー伝送器

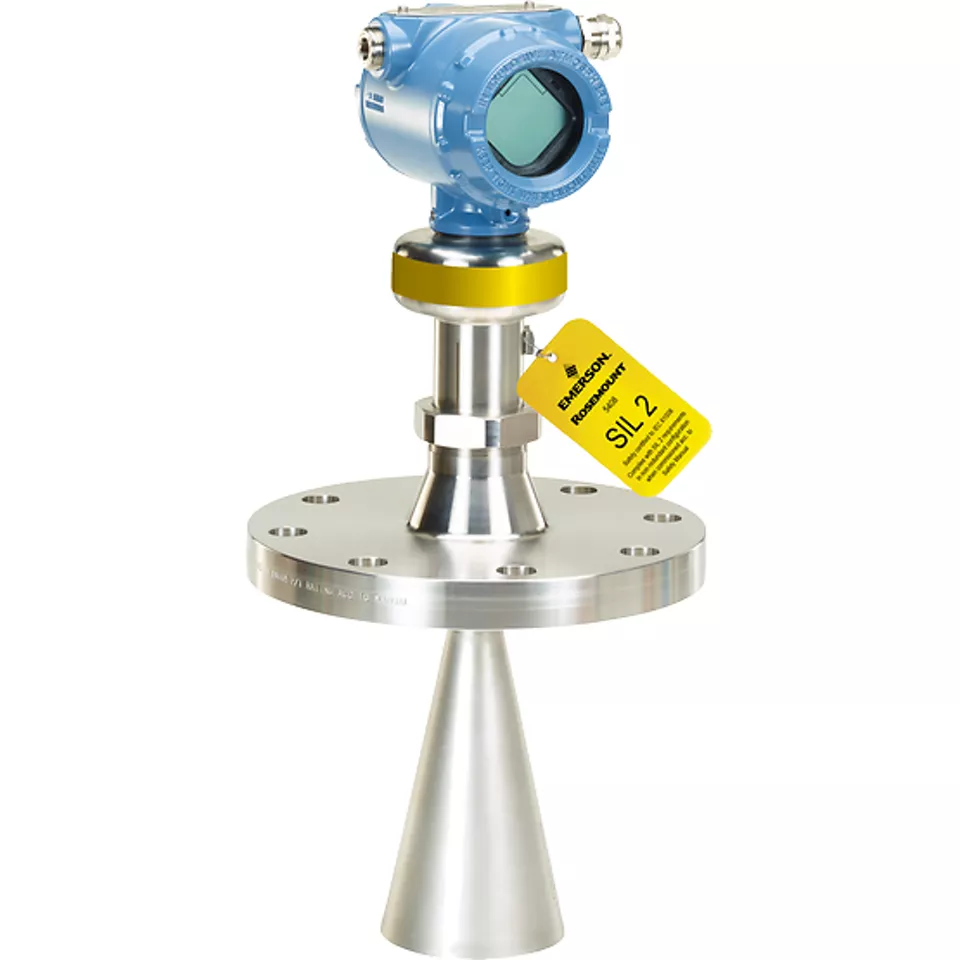

- 非接触型レーダー伝送器
差圧（DP）レベル計測

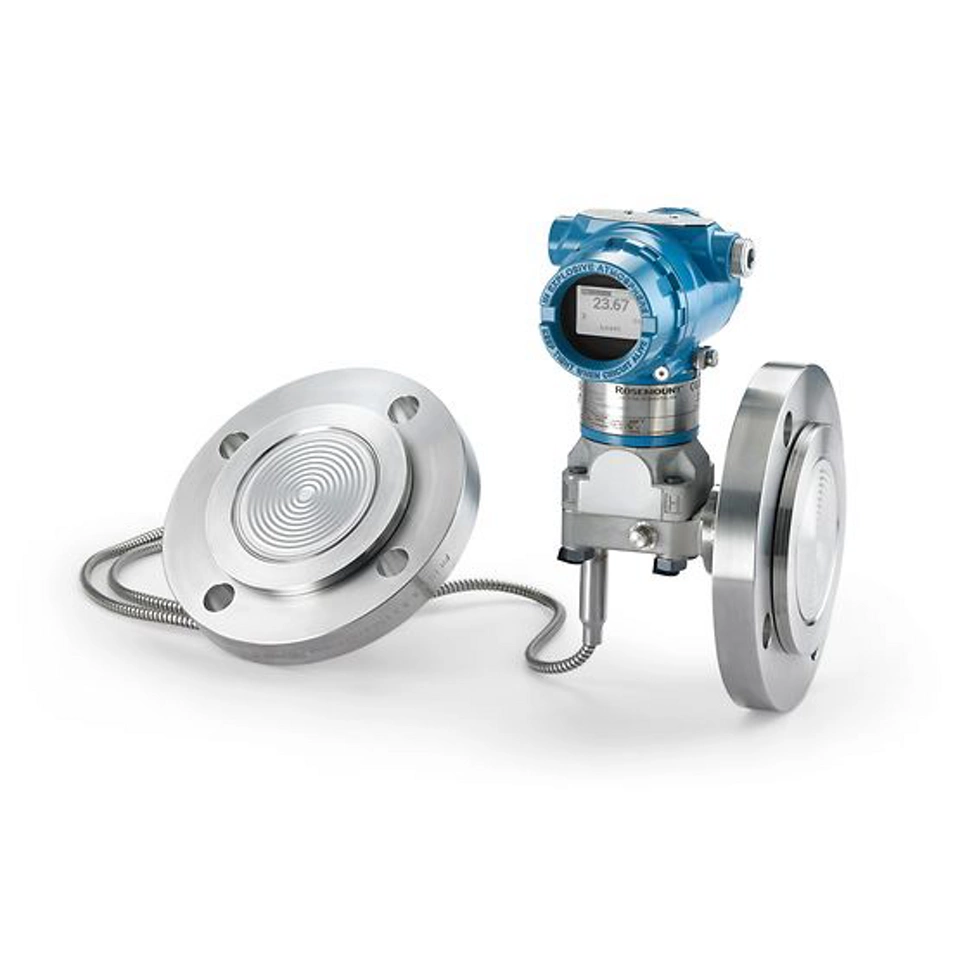

- 専用差圧レベル伝送器
磁気および磁歪レベル測定
- 磁気レベルインジケータ
- 磁気チャンバー
- 磁歪技術を使用したレベル伝送器
専用のポイントレベルスイッチを使用したポイントレベル測定：
- 液体
- 固体
工業用途におけるメリット- これらのレベル測定ソリューションは、以下を目的として設計されています：
- 多様な業界の進化する需要に応え
- 運用上の安全性を強化
- 生産性とプロセス効率を改善
- サステナビリティと環境目標のサポート
Emerson のインタラクティブなレベル技術アドバイザーツールを使用することで、ユーザーは特定の用途に最適なレベル測定機器を3ステップで見つけることができます。
特定の用途に最適なレベル測定技術を選定するには？
レベル測定において、レベルセンサとレベル伝送器という用語が同じ意味で使われることがよくあります。 実際には、これらは別々のデバイスタイプではなく、同じレベル測定機器の異なる部分を指します。
レベルセンサとは？
レベルセンサとは、計器の検知素子、つまりﾌﾟﾛｾｽと直接相互作用する部分を指します。技術によっては、以下が含まれる場合があります：
- アンテナ（非接触式レーダー用）
- プローブまたは導波管（ガイドウェーブレーダー用）
- ダイアフラムまたはセンシング素子（差圧用途）
- フロートまたは磁気素子（磁気レベル測定用）
レベルセンサは、以下のような物質のレベルを検出する役割を果たします：
- 液体
- スラリー
- 粒状材料
- 粉末
レベル伝送器とは？
レベル伝送器とは、以下を含む測定機器一式を指します：
- レベルセンサ（アンテナ、プローブ、または検知素子）
- ハウジング
- 信号をﾌﾟﾛｾｽし、制御または監視システム用の出力に変換する電子機器
レベル伝送器は連続レベル測定を行い、標準の工業用信号を使用してレベルデータを送信します。
一般的なレベル伝送器の技術
レベル伝送器は、以下のような測定原理によって分類できます：
- 非接触式レーダーレベル伝送器
- ガイド・ウェーブ・レーダーレベル伝送器
- 差圧（DP）レベル伝送器
- 磁気レベル伝送器
なぜこの区別が重要なのか？
「センサ」と「伝送器」は日常用語として同義語のように使われることが多いです：
- センサはﾌﾟﾛｾｽ側の検知素子を重視
- 伝送器は機器全体と信号出力を重視
どちらの用語も、タンクや容器の適正なレベルを維持するための、同じ全体的なソリューションを指します：
- 過充填および製品ロスを防止
- 無駄を削減
- プロセス効率と信頼性の改善
レベル検出器は、通常、特定のポイントにおける液体の有無を識別するために使用されます。 レベルスイッチなどのレベル検出器は、液体用途における過充填保護、ドライラン防止、ｱﾗｰﾑ信号などの機能をサポートします。
レベルスイッチは、上限または下限の識別など、ポイントレベル検出が必要な場合に使用します。 レベル伝送器は、連続レベル測定が必要な場合に使用します。 多くの用途では、レベルスイッチが伝送器と組み合わされ、安全保護と在庫の可視性の両方を実現します。
はい。レベルスイッチと連続レベル測定技術は一般的に一緒に使用されます。 連続測定は在庫監視をサポートし、レベルスイッチは高レベルまたは低レベルの保護を提供して、ﾌﾟﾛｾｽの安全性と機器の信頼性の向上に貢献します。

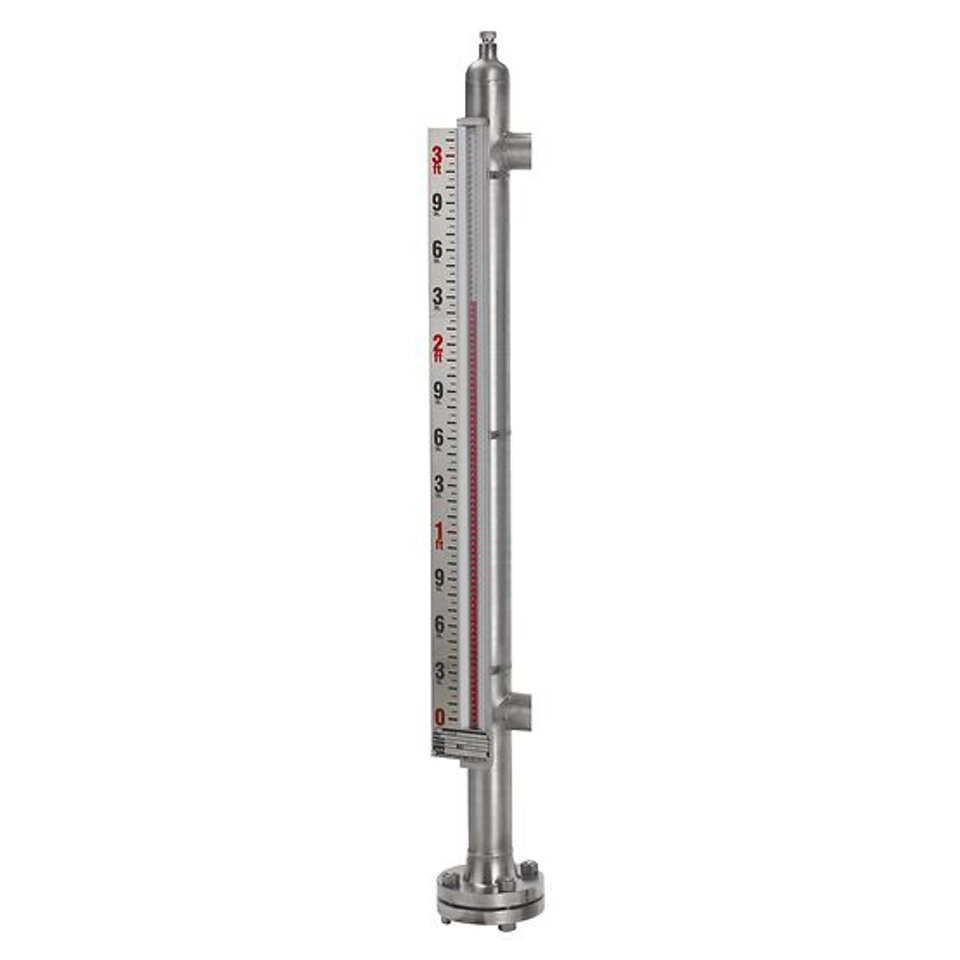

磁気レベル計測器は、タンクや容器における液体レベルのプロセス分離型直接指示に使用されます。 これらは、明確で目に見えるレベル基準を提供し、従来のサイトグラスの信頼できる代替品として一般的に使用されています。 磁気レベル計測器には以下が含まれます：
- ローカル視覚表示用の磁気レベルインジケータ
- ﾌﾟﾛｾｽを表示システムから分離するレベル・バイパス・チャンバー
- 連続的で読み取りやすいレベル表示用の磁気レベルゲージ
これらの計測器は、ガイドウェーブレーダーなどの連続レベル測定技術と組み合わせることで、重要な用途において冗長なレベル表示と信頼性の向上を実現することもできます。
